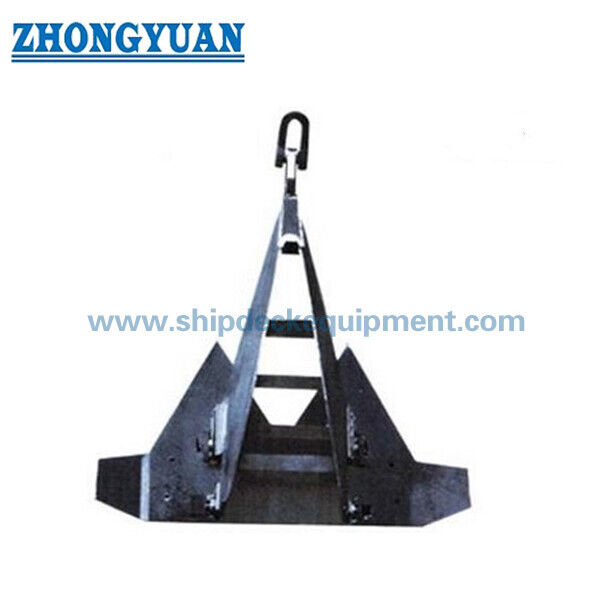

海上ステヴシャーク MK5 牽引アンカー 固い海底アンカー

海上ステヴシャーク MK5 牽引アンカー 固い海底アンカー

製品概要

The offshore Stevshark MK5 drag embedment anchor is a fixed-shank anchor configuration intended for mooring projects where the seabed contains hard or difficult-to-penetrate materials such as limestone硬い土壌の構成は,強化された重要な領域,鋭いフルクエッジ,尖端,慣習的な牽引アンカーが浅い埋め込みしか達成できないときに,アンカーが侵入を開始するのを助ける歯のような侵入機能.

このアンカーは,Zhongyuanが自社で製造された製品として提示するのではなく,資格のあるアンカ製造パートナーを通じて供給しています.アンカの重量だけでは十分な選択基準ではありません.最終型,名目重量,フルク配置,材料の種類,コーティング,アンテナ接続,設置手順,試料負荷要件プロジェクト・アンローリング・アナリストから 証明書の範囲が決定されるべきです地域特有の地質技術データ,承認された図と分類協会の要件

速やかな仕様

• 製品タイプ:固定シェンク型オフショア・ドラグ・インベッティング・アンカー → 制御された浸透とドラグ・イン・インストールの土壌抵抗により保持能力を高めます.
• 海底の焦点:硬い粘土,非常に密度の高い砂,カルカリナイト,石灰岩,サンゴ,その他の適格な層 → 初期浸透力と流出先強度が主要な懸念事項であるプロジェクトのために設計されています.
• 名指重量範囲: 300〜30,000 kg 付属した寸法表 →最終的な商業用サイズと承認された図面の可用性は,オート前に確認する必要があります.
• 穿透特性:強化構造,鋭いフルクエッジと尖端,サメの歯/歯歯の特徴 → 初期噛み合いをサポートし,浅い穿透条件で集中した負荷に抵抗する.
• 製造: 軽鋼および/または高張力鋼部品を使用した溶接鋼板組 →正確なグレード,WPS,NDTおよび追跡範囲はプロジェクト特異です.
• 負荷方向の基礎: 主に水平またはほぼ水平の阻力組み込み負荷のために選択された → 専用の固定分析と承認がない限り,垂直負荷アンカーとして扱われてはならない.
• 表面保護:黒色ビツムネスコーティング,防腐塗料,またはプロジェクトコーティングシステム → 輸送,貯蔵,オフショアサービスとのコーティング互換性を指定する必要があります.
• 供給と認証: 注文に並べた検査文書のパートナー製造の供給 → クラス証明書の入手可能性は,承認されたメーカー範囲とプロジェクト要件に係ります.

主な技術パラメータ

停泊場所の選択と調査ガイド

ステップ1: 水深,土壌プロファイル,CPT/掘削孔データ,硬層の種類と厚さ,予想される破片や岩石露出を含む,場所特有の海底情報提供提案されたアンカー位置.

ステップ2: 固定装置の設計負荷とアンカーでの負荷方向を確認する.無傷,損傷,一時的なケース,水平および垂直構成要素,線連鎖を含む.必要な設計/証明要素.

ステップ3: 地質技術分析と固定分析によってアンカータイプと名乗重量を確認します. 要求されるフルク配置,フルク/シェンク角度,標的の浸透,許容された牽引距離を指定します.必要な設置や試料の負荷.

ステップ4: 固定線インターフェースを提示する: チェーンまたはワイヤ先駆者,チェーンサイズとグレード,コネクタまたは鎖の配置,回転要求,チャスターの配置,そして任意の流動弾筋の要件.

ステップ 5: 固定および復旧の制約を確認し,アンカーハンドリング容量,後ろロールの幾何学,デッキスペース,引き上げおよび固定配置,牽引状態を含む.配備手順採取方法について

ステップ6:材料のグレード,溶接およびNDT要件,コーティングシステム,次元検査,重量許容量,クラス社会,ドキュメントの範囲,量,配送目的地を確認する必要な配達時間.

アンカー構造

Anchor shackle | Fixed shank | Reinforced welded fluke | Sharp fluke edges and tips | Shark-tooth / serrated penetration features | Stabilizing members according to approved design | Optional hollow-fluke ballast provision when specified

固い 海底 の 設計 と 工学 の 利点

• 重要な流出点と流出点辺の領域は強化される. 硬い海底は浅い浸透しか許さないため,施された負荷の大部分は尖端の近くに集中する.
• 鋭い突入縁と歯のような特徴は,一般用途の滑らかな縁の牽引アンカー配置と比較して,最初の噛み合いを優れた海底層に改善します.
• 正確な向きと安定した阻力経路を支えるように設計されていますが 実際の動作は線形,土壌層,設置負荷と海底変動.
• 特殊な配備の配置で初期方向化と浸透を助けるため,空洞のフルク内のオプションの弾筋を考慮することができます.前駆機型と配備手順は一緒に設計されなければならない..
• 溶接された鋼板の構造は,広い名目重量範囲を可能にしますが,制御された材料の追跡性,合格の溶接手順,寸法検査,NDTと高負荷の移行の保護.
• 保持能力は,プロジェクト特有の地質技術評価と設置検証によって決定されなければならない.それは,名指アンカー重量の固定倍数としてのみ示されるべきではない.

カスタム属性

• 製品カテゴリー:オフショア・ドラグ・エンベッドメント・アンカー → 独立した船舶アンカー部品ではなく,完全なアンカーシステムの一部として選択された.
• 固定配置:Stevshark/MK5硬土タイプ →最終ブランド,承認されたメーカーと図の状態は,各注文で確認する必要があります.
• 定数重量: 300~30,000 kg 供給された表 →重量は,唯一の保持容量格付けではなく,識別および処理パラメータです.
• 海底の適性: 能力のある海底または侵入が難しい海底 → 場所特有の地質技術検証は依然として必須である.
• 材料:鋼板,軽鋼,高強度鋼 → 正確なグレードと熱処理状態は,承認された設計で確認しなければならない.
• 負荷方向: 主に横軸の牽引組み込みサービス → 垂直の負荷能力は,専用の分析なしに宣言されません.
• 表面処理:ビツムネス塗料,防腐塗料,またはオーバーショアシステム → 乾膜厚さと調製グレードを指定する.
• 検査範囲: 材料,溶接,NDT,寸法,重量,試料/設置の検証 → 生産前に合意された範囲
• 供給状況:アンカー製造パートナーを通じて供給 → 製造者の身元,クラス承認,証明書経路はオートステージで確認されます.

働き方

Anchor is landed and correctly oriented on the seabed → Mooring line applies a controlled horizontal pull → Sharp fluke tips initiate penetration → Anchor drags and embeds while soil resistance develops in front of the fluke → Installation / proof load confirms the set → Anchor remains operated within the approved mooring-load envelope

申請

Permanent offshore moorings | Semi-permanent mooring spreads | Mobile offshore units when selected by mooring analysis | Dredging reaction anchors | Marine construction projects | Offshore energy and floating-structure moorings | Hard-seabed anchor locations

検査,認証,供給の利点

検査と認証は,承認された製造源,プロジェクト仕様,材料の追跡計画,溶接およびNDTの範囲に応じて取り決めることができます.負荷試験または設置検証の要件タイプ承認またはクラス認証は,選択されたメーカー,アンカーサイズおよび注文範囲について特に確認されない限り仮定してはならない.

認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

図解と写真

よくある質問

Q1:正しいStevshark MK5アンカー重量をどのように選ぶか?

A1:名目重量は最初の尺寸参照のみです.選択には,場所特有の土壌データ,必要な着陸負荷,海底の負荷方向,流域および角度が組み合わせられなければなりません.固定線の幾何学, 許容される阻力距離, 目標設置負荷, プロジェクトの承認基準.

Q2:なぜこのアンカーは一般的な牽引アンカーの代わりに硬い海底に使用されるのですか?

A2:硬土の配置では,強化された重要な領域,鋭いフルークエッジと尖端,歯のような突入機能を使用します.これらの特徴は,適正な土壌における浅い浸透と集中したフラークティップ負荷に対処するしかし,その成功は,海底のプロフィールと設置方法によって決まる.

Q3: この牽引組み込みアンカーは垂直着陸負荷に耐えるか?

A3: 従来の阻力組み込みアンカーは,主に水平またはほぼ水平の負荷に適しています.すべての重要な垂直構成要素は,着陸と地質技術設計チームによって確認する必要があります.垂直負荷アンカーまたは別の基礎型は,引き上げが制御負荷ケースである場合,より適切である可能性があります.
