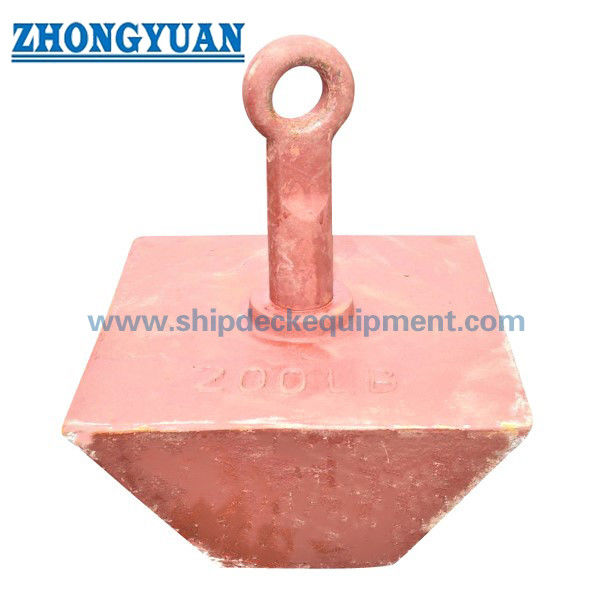

硬い岩石の底に固定する固定アンカー

鋳鋼係留アンカー | 硬質・岩盤底用永久係留アンカー

製品概要

鋳鋼係留アンカーは、係留ブイ、小型船舶係留、作業船係留ポイント、浮桟橋システム、沿岸海洋施設、その他のアンカー・チェーン配置に使用されるコンパクトな永久係留アンカーです。海底条件、アンカー重量、チェーンサイズ、腐食保護、検査範囲を総合的に確認する必要があります。この形状は、係留索の荷重が適切な方向に作用した際に、アンカーが硬質、岩盤、砂質、または混合底に食い込むのを助けるために、初期接触力を下端と角に集中させます。

このページは、プロジェクト要件に応じて、鋳鋼、鋳鉄、または鋳造ステンレス鋼で供給される形状アンカー用に作成されています。短いシャンクと大きな接続アイは重要な購入ポイントです。なぜなら、浅瀬や潮汐のある地域でのチェーンの絡まりを軽減し、アンカーを適切なシャックルとチェーンに合わせることができるからです。保持能力、アンカー重量、アイサイズ、耐圧試験、および証明書の範囲は、供給データによって固定されておらず、見積もり前に確認する必要があります。

クイックスペック

• 製品タイプ：係留アンカー → アンカー・チェーン係留配置用のコンパクトな永久係留アンカー。典型的な底質条件：硬質／岩盤／砂質／混合底 → 最終的な適合性は、海底調査、アンカー重量、チェーン範囲、係留荷重に依存します。
• 材質オプション：鋳鋼、鋳鉄、または鋳造ステンレス鋼 → 重量要件、腐食環境、証明書範囲に応じて選択します。
• 構造的特徴：短いシャンクとトップアイを備えた本体 → チェーン接続をサポートし、浅瀬や潮汐のある水域でのチェーンの絡まりを軽減します。
• 表面処理：溶融亜鉛めっき、黒色ビットゥメン塗料、防錆塗料、またはカスタマイズ仕上げ → 海洋暴露および耐用年数要件に応じて選択します。
• 接続ポイント：大径アイ（確認要） → シャックルサイズ、チェーン径、摩耗代は製造前に確認する必要があります。
• 供給に関する注意：アンカーは、指定された場合は単独で、またはチェーン／シャックルと組み合わせて供給できます → 完全な係留システムのインターフェースを確認する必要があります。
• 荷重および試験データ：確認要 → プロジェクト計算または試験要件なしに、SWL、保持力、耐圧荷重、または試験荷重を宣言しないでください。

主な技術パラメータ

選定・問い合わせガイド

ステップ1：アンカータイプを確認する：鋳鋼／鋳鉄／鋳造ステンレス鋼係留アンカー。

ステップ2：海底条件を確認する：硬質岩盤、混合岩盤と砂質、砂質、泥質、砂利、潮汐域、またはサイト調査からのその他の底質条件。

ステップ3：必要なアンカー重量、全体寸法、アイ径、チェーン径、シャックルサイズ、およびアンカーが完全な係留システムの一部であるかどうかを確認する。

ステップ4：係留配置を確認する：ブイ／浮桟橋／小型船舶／作業船／沿岸施設、水深、流速、風、波、および利用可能な場合はチェーン範囲。

ステップ5：材質グレード、表面処理、腐食代、亜鉛めっきまたは塗装システム、および予想される使用環境を確認する。

ステップ6：検査および証明書の要件を確認する：材質証明書、メーカー証明書、耐圧試験、クラス立会、またはその他のプロジェクト固有の文書。

ステップ7：数量、納入先、必要な納期、図面または写真（利用可能な場合）、および現地の設置または回収要件を提供する。

構造

鋳造ボディ | コンパクトな下端と角 | 短いシャンク／トップネック | 大きなチェーン接続アイ | 滑らかな仕上げのアイエリア | 鋳鋼／鋳鉄／ステンレス鋼材質オプション | 溶融亜鉛めっき、ビットゥメン塗装、防錆塗装、または指定仕上げ

係留保持・エンジニアリング上の利点

• この形状は、海底に対して集中した掘削エッジを提示し、係留荷重が正しい方向に作用したときにアンカーが設定を開始するのを助けます。
• アンカーが適切な海底材料に沈むにつれて、広い表面積は土壌抵抗と吸引効果を高めることができます。実際の保持性能は、底質条件、アンカー重量、チェーン範囲、および荷重方向によって異なります。
• 密度の高い鋳造金属ボディは、コンクリートブロックや単純な死荷重よりも同じデッキハンドリング量で効率が低い場合がある永久係留用途に、効果的な水中重量とコンパクトな形状を提供します。
• 短いシャンクは、長いシャンクのアンカー形状と比較してチェーンの絡まりを軽減するのに役立ち、浅瀬、潮汐の変動、またはアンカー周りのチェーンの動きを制限する必要がある地域に役立ちます。
• 大きなアイは、適切なサイズのシャックルとチェーンとの組み合わせを可能にします。アイの直径、エッジ半径、摩耗代、および腐食保護は、製造前に確認する必要があります。
• 鋳鋼、鋳鉄、または鋳造ステンレス鋼の材質は、プロジェクト要件に応じて選択できます。材質グレードと証明書のレベルは、注文確認なしに想定しないでください。
• 溶融亜鉛めっき、黒色ビットゥメン塗料、防錆塗料、またはカスタマイズされたコーティングは、腐食環境、設置方法、および予想されるメンテナンス計画に応じて選択できます。

カスタム属性

• 製品名：係留アンカー → 永久係留およびアンカー・チェーン配置に使用され、認定された吊り上げ製品としては使用されません。
• 材質：鋳鋼／鋳鉄／鋳造ステンレス鋼 → 最終的な材質グレード、鋳造ルート、および証明書の範囲は、見積もり前に確認する必要があります。
• 海底条件：硬質／岩盤／砂質／混合底 → 実際の適合性は、現地の底質調査および係留設計で確認する必要があります。
• 接続：大きなトップアイ → チェーン、シャックル、摩耗代、および設置慣行に適合する必要があります。
• 表面処理：溶融亜鉛めっき／黒色ビットゥメン塗料／防錆塗料／カスタマイズ → 腐食暴露および耐用年数目標によって選択します。
• 保持性能：未定 → 乾燥したアンカー重量のみを保証された保持力として使用しないでください。
• 試験：未定 → 耐圧試験、引張試験、保持試験、または目視／寸法検査は、注文前に合意する必要があります。
• 証明書要件：注文範囲に応じて利用可能 → クラス証明書、材質証明書、メーカー証明書、または立会報告書は、製造前に確認する必要があります。

仕組み

アンカーはチェーンとシャックルで降ろされる → ピラミッドエッジが海底に接触する → 係留荷重によりアンカーが食い込み沈み込む → 広がった鋳造ボディと海底抵抗が係留システムを保持するのに役立つ → チェーン、シャックル、アイの摩耗、コーティング、海底条件はメンテナンス計画に従って検査される

用途

永久係留ブイ | 作業船係留ポイント | 小型船舶係留システム | 浮桟橋およびマリーナ係留 | 沿岸海洋施設 | 硬質／岩盤／砂質底係留場所 | アンカー・チェーン供給プロジェクト

認証と利点

証明書は、プロジェクト要件、材質トレーサビリティ、検査範囲、試験要件、および船級協会の承認手続きに従って手配できます。

認証：CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカー試験証明書。

図面と写真

よくある質問

Q1：係留アンカーは硬質または岩盤底に適していますか？

A1：アンカー重量、チェーン配置、水深、現地の流速、係留荷重を確認した場合、硬質、岩盤、砂質、または混合底に適していると見なすことができます。最終的な選定は、現場条件に応じて係留設計者またはプロジェクトエンジニアによって確認されるべきです。

Q2：保持力はアンカー重量だけで計算できますか？

A2：いいえ。アンカー重量は重要ですが、保持性能は海底の種類、埋設または設定条件、チェーン範囲、荷重方向、流速、波、設置品質にも依存します。計算または試験基準が確認されない限り、保証された保持力を公表しないでください。

Q3：見積もり前にどのような情報が必要ですか？

A3：アンカー重量、全体寸法、アイ径、材質グレード、表面処理、チェーンとシャックルサイズ、数量、海底条件、証明書要件、納入先、および耐圧試験またはクラス立会検査が必要かどうかを確認してください。
