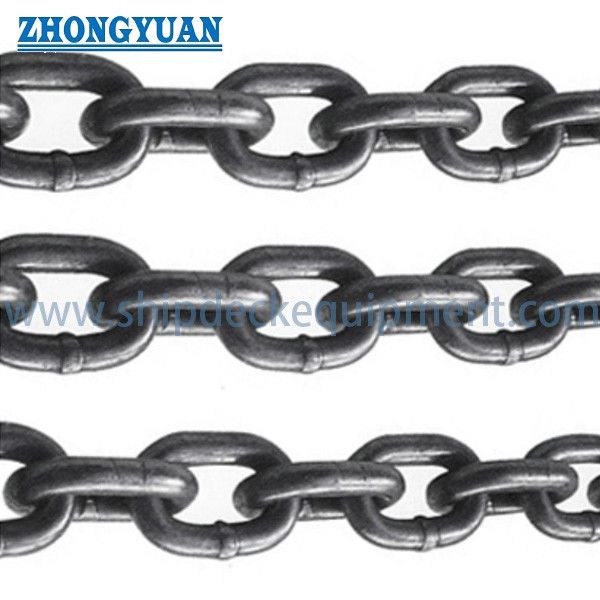

DIN 764 丸い鉄筋コンベアチェーン
製品概要
DIN 764 丸い鉄筋鎖は,主に連続連鎖輸送機の牽引要素として使用される溶接された,校正された鎖です.その制御されたピッチ,リンク幅,チェーンがチェーンホイールと関わらなければならない場合,多リンクのゲージ長が重要です.,ポケットホイール,ガイド,またはローラーシステムは,登り,拘束,または不均等な負荷転送なし.
現在のDIN 764シリーズは,グレード3のDIN 764-1とグレード5のDIN 764-2に分かれています.どちらも名目ピッチ t = 3.5 x dです. The supplied 4-26 mm table represents a legacy or commercial DIN 764 dimensional series and should not be presented as the complete current DIN 764-1 / DIN 764-2 size and mechanical-property table without checking the purchased standard edition.
現在のDIN 764標準位置
DIN 764-1:2010-10 と DIN 764-2:2010-10 は,チェンコンベアヤーで使用される試験された,細い容量のある丸い鉄筋鎖の現在のドイツ規格である.第1部はグレード3をカバーし,第2部はグレード5をカバーする.元DIN 764-1グレード2のコンベアヤーまたはバケツエレベーターのアプリケーションは,関連する場合DIN 5696-1を含む適用される現在の標準と比較する必要があります.
DIN 764 の鎖は,リフティングチェーン,リフティングチェーン,リフティングチェーン,リフティングチェーンではない.断片負荷および試験負荷値は,リフティングSWLまたは作業負荷制限に変換してはならない.
速やかな仕様
- 製品タイプ: 固定型溶接型丸い鋼筋連鎖 →連続コンベアシステムにおける牽引要素として使用される.
- 現在のDINグレード:DIN 764-1のグレード3とDIN 764-2のグレード5 →正確なグレードはコンベヤー設計と購入標準から選択する必要があります.
- 古いサイズ範囲: 4~26mmのバー直径 → 交換および商業用サイズ参照に有用ですが,自動的に現在のDIN範囲を完全に満たしていません.
- 名義幾何学:中音階の丸いリンク形,一般的には t = 3.5 x d → 現在の標準ではチェーンサイズは直径,音階,幅,計長で一致する必要があります.
- 容許の選択: チェーンホイールとローラー用には,指定された容許クラス → 製造前に確認するクラスと測定基準に応じて,異なる計長制御が必要です.
- 製造方法: カリブレーションと試験の際の形状とフラッシュ・ブットで溶接されたリンク → 溶接プロファイルと次元重複性は駆動関わりに影響を与える.
- 供給された断裂負荷範囲: 7〜320 kN →供給されたテーブルから破壊的な限界,許容されない動作力または持ち上げ能力.
- 表面仕上げ:自己彩色,黒塗装,亜鉛塗装,熱浸し加熱,またはプロジェクトコーティング → 仕上げの適性はグレード,熱処理,着用,フィット,およびサービス環境に依存します.
主な技術パラメータ
| サイズ (d) | 内部長さ (t) | 内側幅 (b1) | 外側の幅 (b2) | 11 リンクあたりの長さ | 100M 分の重量 | 負荷 を 破る | 試験負荷 | |||
| mm | ± mm | mm | ± mm | mm | mm | mm | ± mm | 体重 | kn | 体重 |
| 4 | 0.20 | 16 | 0.30 | 5 | 14 | 176 | 1.60 | 31.3 | 7 | 400 |
| 0.20 | 0.90 | |||||||||
| 5 | 0.20 | 18 | 0.40 | 7 | 18.2 | 198 | 1.80 | 51.4 | 11.8 | 680 |
| 0.20 | 1.00 | |||||||||
| 6 | 0.20 | 21 | 0.50 | 8 | 21.5 | 231 | 2.00 | 74.0 | 16.5 | 850 |
| 0.20 | 1.10 | |||||||||
| 8 | 0.20 | 28 | 0.50 | 11 | 29 | 308 | 2.20 | 131.5 | 32 | 1680 |
| 0.30 | 1.20 | |||||||||
| 10 | 0.30 | 35 | 0.60 | 14 | 36 | 385 | 2.70 | 200 | 50 | 2630 |
| 0.30 | 1.50 | |||||||||
| 12 | 0.30 | 42 | 0.60 | 16 | 41 | 462 | 3.20 | 298 | 70 | 3680 |
| 0.30 | 1.80 | |||||||||
| 13 | 0.40 | 45 | 0.70 | 18 | 47 | 495 | 3.50 | 350 | 80 | 4200 |
| 0.40 | 2.00 | |||||||||
| 14 | 0.45 | 49 | 0.75 | 20 | 48 | 539 | 3.80 | 406 | 92 | 4830 |
| 0.45 | 2.00 | |||||||||
| 16 | 0.50 | 56 | 0.90 | 22 | 58 | 616 | 4.30 | 520 | 125 | 6700 |
| 0.50 | 2.80 | |||||||||
| 18 | 0.80 | 63 | 1.00 | 24 | 65 | 693 | 4.70 | 650 | 160 | 8400 |
| 0.50 | 2.80 | |||||||||
| 20 | 1.00 | 70 | 1.10 | 27 | 72 | 770 | 5.40 | 820 | 200 | 10000 |
| 0.60 | 3.20 | |||||||||
| 23 | 1.20 | 80 | 1.30 | 31 | 83 | 880 | 6.20 | 1100 | 250 | 13000 |
| 0.70 | 3.50 | |||||||||
| 26 | 1.30 | 91 | 1.50 | 35 | 94 | 1001 | 7.00 | 1400 | 320 | 16000 |
| 0.80 | 4.00 | |||||||||
チェーン幾何学とドライブマッチング
- 棒直径 d は名目鎖の大きさを定義し,ピッチ t は連続したリンク間の接触距離を制御する.
- 内側幅b1は,固定装置,ガイド,スクラパー接続,または配合部品の要求されたクリアスペースを提供しなければならない.
- 外側の幅b2は,チェーンのホイールポケット,ガイドレール,ロール,ハウス,および周囲のコンベヤー構造をクリアしなければならない.
- 計測された長さは11リンク以上で蓄積されたピッチエラーを制御する.過剰な計測長偏差はチェーンホイールクライミング,衝撃負荷,不均等な磨き,負荷の不均衡を引き起こす可能性があります.
- 平行鎖の鎖線については,偏差や不均等な負荷分布を減らすために,一致した長さ,等しいリンク数,共通の校正ベース,および識別されたペアリングを指定すべきである.
- 既存のチェーンホイールは,交換チェーンを注文する前に,ポケットの磨き,ピッチの拡大,不整合,歯やポケットの損傷を検査する必要があります.
製造・校正・試験
- 丸い鋼棒は切断され,加熱され,または必要に応じて形成され,リンク形に曲がり,承認されたフラッシュボットまたは同等の溶接プロセスで閉じます.
- 溶接の混乱とリンクプロフィールが制御され,接頭が隣接するリンク,チェーンホイール,ガイド,または固定装置を妨害しないようにする必要があります.
- カリブレーションは,溶接と必要な熱処理後のピッチとマルチリンク計長を制御する.
- 機械性能は選択されたDINグレード,鋼の化学成分,熱処理,リンクサイズ,適用される標準版に依存する.
- 試験および検査には,次元検証,製造証明試験,代表的な断裂試験,曲線または長さの検査,溶接検査,材料の追跡可能性,合意された標準と注文範囲に従ってマーク.
- DIN 685-3 は,試験された丸い鉄筋鎖の試験のための現在のドイツ基準を提供し,DIN 685-4 は,マークと試験証明書をカバーします.購入仕様で適用性が確認されるべきです.
表面仕上げと使用条件
• 厚い保護コーティングよりも 尺寸の適合と着用接触が重要であれば,通常,自己色または黒色コーティングのチェーンが選択されます.
• 電気亜鉛塗装は,貯蔵と大気の腐食耐性を向上させることができるが,磨きコンベアコンタクトでの塗装耐久性は限られている.
• ホットディップガルバン化により厚いコーティングが加えられ,尺寸の許容量,リンク関節,チェン・ホイルのフィット,鋼級の適性,およびポストトリートメントの検査を評価する必要があります.
• 粉末塗装や彩色塗料は識別や腐食防止を助けますが,ベアリングや接触面の塗装は急速に磨き合います.
• 高温,化学的に攻撃的,鉱山,海洋,または石油サービス環境では,温度,腐食,磨損,汚染燃焼リスクの要件は別々に指定しなければならない.DIN 764 の準拠だけでは,熱や化学的耐性を確立することはできません.
選択と調査ガイド
ステップ1:必要な標準版とグレードを確認する:DIN 764-1グレード3,DIN 764-2グレード5,または既存のチェーンサンプルまたは図に基づいて古い交換.
ステップ2 チェーンサイズ d,ピッチ t,内幅 b1,外幅 b2,11リンクの計長,許容量クラス,総長,リンク数
ステップ3:コンベヤー型,チェーンホイールまたはロールの配置,ホイールポケットの寸法,並列糸の数,動作速度,方向,固定詳細を記載します.
ステップ4: 最大動作連鎖力,起動および詰め込み負荷,作業サイクル,温度,磨損,腐食,輸送される材料,および必要な設計因子を確認する.
ステップ 5: 鋼のグレード,熱処理,硬さまたはケース硬化要件,溶接プロセス,防腐試験,破裂試験サンプル,寸法検査,マークおよび証明書の範囲を確認する.
ステップ 6:表面処理,マッチングペアの要求,切断長またはロール/ドラムの梱包,量,目的地,必要な配達時間チェンやチェンホイールのオリジナル図を提示してください..
構造
Round steel open links | Medium-pitch geometry | Flash-butt welded joint | Calibrated pitch | Controlled inside and outside width | Measured 11-link gauge length | Straight or matched chain strands | Optional project-specific attachments
働き方
Drive unit rotates the chain wheel or moves the conveyor mechanism → Calibrated links engage the wheel pockets or travel over rollers → Tensile force is transferred through alternating round links → Guides and attachments control the conveyed load → Matched geometry maintains repeatable engagement and limits pitch-related impact
申請
Chain conveyors | Scraper conveyors | Trough conveyors | Selected bucket-elevator arrangements subject to the correct standard | Steel and bulk-material plants | Mining and mineral-handling equipment | Process-industry conveyors | Marine and shipboard conveyor systems subject to project approval
認証とドキュメント
材料証明書,寸法検査報告,製造証明試験記録,代表的な破裂試験報告,熱処理記録,溶接検査,コーティング記録選択されたDIN部分と合意された注文範囲に従って,マークドキュメントを配置することができます.
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
図解と写真
よくある質問
Q1: DIN 764 のチェーン は,引き上げ,上げ,またはチェーンスリングに適していますか?
A1: DIN 764 番号のコンベヤーチェーンは,チェーンコンベアーの牽引要素として使用される.それは,リフティングチェン,リフティングチェン,リフティングスリング,リフティングアクセサリー,または負荷固定チェンとして使用してはならない.
Q2: 現在のDIN 764グレード3とグレード5の鎖の違いは何ですか?
A2: DIN 764-1 はグレード3とDIN 764-2 はグレード5をカバーする.コンベア設計と購入標準から適用される部品を選択する.既存の基準または代替基準が確認されていない場合,現在のDIN 764のグレード2を販売しないでください..
Q3: 4~26mmの商用DIN 764テーブルを現在の標準テーブルとして使用できますか?
A3: ありません. 既成品または商業用参照としてのみ使用し,DIN 764-1 / DIN 764-2と承認されたコンベア図の尺寸,グレード,防弾力,破裂力,および許容量を確認します.
