Stud-Link Marine Anchor Chain | U1 U2 U3 フラッシュバット溶接による船舶係留用

スタッドリンク式船舶用係船鎖 | U1 U2 U3 フラッシュバット溶接、船舶係留用

製品概要

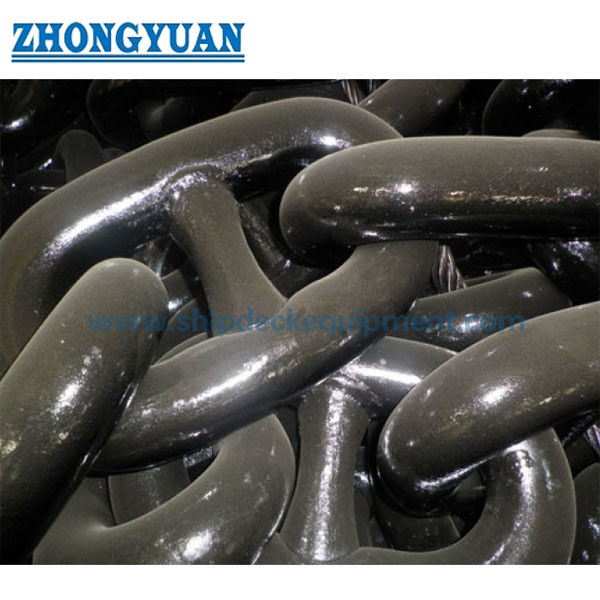

スタッドリンク式船舶用係船鎖は、船舶係留システム用に供給されるフラッシュバット溶接されたチェーンケーブルです。各共通リンクには、リンクの形状を支持し、過度の変形やねじれを制限し、ウィンドラスのケーブルリフターとの安定した係合を提供する中央に配置されたスタッドが含まれています。このチェーンは、アンカー、ウィンドラス、チェーンストッパー、ホーズパイプ、チェーンロッカー、接続アクセサリーを含む、完全な係留装置の一部として選択されます。

供給範囲は、U1、U2、U3グレードで12.5～70 mm、通常25.0 mから27.5 mの範囲で注文されるショット長です。ISO 1704:2022はスタッドリンク式係船鎖の公認された寸法基準を提供し、適用される分類規則およびIACS UR W18は、承認された製造、材料、熱処理、引張試験、破断荷重試験、マーキング、認証に関する要件を提供します。このページは船舶用係船鎖に関するものであり、R3、R3S、R4以上のオフショア永久係留鎖グレードは別製品であり、異なる仕様が必要です。

クイックスペック

• 製品タイプ：スタッドリンク式船舶用係船鎖 → 船舶のアンカーとウィンドラス/チェーンロッカー係留装置の間で使用されます。

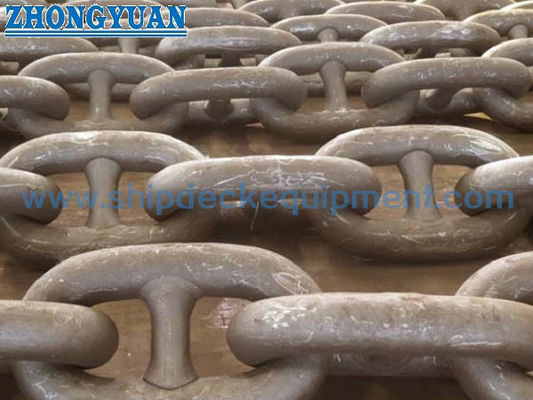

• 構造：フラッシュバット溶接された圧延鋼リンクにスタッドを装着 → リンク形状と安定したケーブルリフター係合をサポートします。
• グレードオプション：U1 / U2 / U3 → 最終グレードは、船舶設備計算、船級規則、承認されたチェーン製造範囲に従います。
• 公称直径：12.5～70 mm → 詳細な承認寸法と質量は、製造業者の船級図面で確認する必要があります。

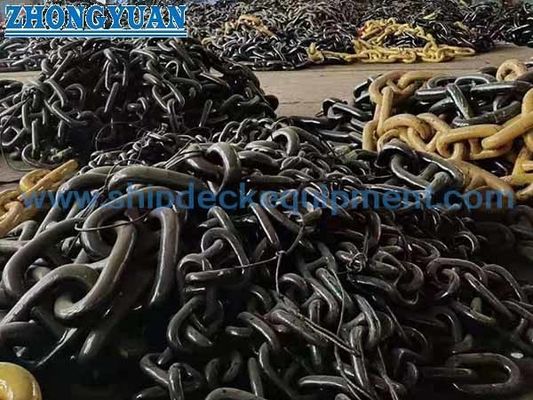

• ショット長：注文に応じて25.0～27.5 m → 27.5 mは、IACS UR W18における船級引張試験の基準となる標準的なチェーン長です。
• 試験基準：寸法検査、引張試験、破断荷重試験、グレード依存の機械的試験 → 検査範囲は製造前に確認されます。
• 表面状態：黒塗装、グリットブラスト、またはプロジェクトおよび船級の承認を得たホットディップ亜鉛めっき → コーティングは、必要な検査および試験後に適用されます。
• 供給状況：船級承認済みのチェーン製造業者から調達 → 購入範囲に応じて、船級証明書、製造業者書類、材料トレーサビリティが手配されます。

主な技術パラメータ

選択・問い合わせガイド

ステップ1：船舶用スタッドリンク式係船鎖の要件であることを確認し、船種、船級協会、設備番号または係留装置のデータを提示してください。

ステップ2：船級承認済みの設備計算、アンカー仕様、ウィンドラスケーブルリフターの寸法から、公称直径とグレードU1、U2、またはU3を確認してください。

ステップ3：総チェーン長、ショットごとの長さ、必要に応じた奇数リンク配置、および必要なエンドリンク、拡大リンク、ケンター連結シャックル、スイベルまたはアンカーシャックルを確認してください。

ステップ4：熱処理条件、表面仕上げ、マーキング、および交換用チェーンが現存するチェーン、ワイルドキャットポケット、船上アクセサリーセットと一致する必要があるか確認してください。

ステップ5：検査および証明書の範囲を確認してください：指名された船級協会、検査立会い、材料トレーサビリティ、引張/破断試験、機械的試験、およびその他のNDT要件。

ステップ6：数量、納入先、必要な納期、梱包要件、および既存のチェーン証明書、図面、または明確な寸法写真（入手可能な場合）を提示してください。

構造

フラッシュバット溶接された共通リンク | 中央に装着された鋼製スタッド | リンククラウンと溶接部 | チェーンショット | エンドリンクと拡大リンク | ケンター連結シャックル | 係留装置に応じたスイベル/アンカーシャックル

製造、試験、トレーサビリティの利点

• チェーンは、注文されたグレード、直径、製造ルート、熱処理条件に対して、指名された船級協会によって承認された工場から供給されます。
• 圧延棒の識別と熱番号管理により、入荷したチェーン鋼からリンク成形、フラッシュバット溶接、熱処理、試験、最終認証までのトレーサビリティが維持されます。
• リンク直径、5リンク長、スタッド位置、スタッドの適合性、寸法公差は、ISO 1704または船級承認設計に対して管理されます。
• フラッシュバット溶接パラメータとフラッシュ除去は、生産上の重要なポイントです。溶接部はコーティング前に目視検査され、追加の検査は指定された場合にのみ手配されます。
• スタッド溶接（使用される場合）は、承認された手順に従い、最終熱処理前に完了します。スタッドの位置と適合性は、許容できないオフセットや緩い座面を避けるためにチェックされます。
• 各27.5 mのチェーン長は、適用される船級手順に従って引張試験が行われます。破断荷重サンプルとグレード依存の機械的試験は、承認された検査計画に従って採取されます。
• 完成したチェーン長には、グレード、証明書番号、船級スタンプが刻印され、納入されたショットが試験および材料文書にリンクできるようになります。

カスタム属性

• 規格：ISO 1704:2022 / 適用船級規則 → 購入仕様に記載されている寸法規格と船級版を確認してください。
• グレード：U1 / U2 / U3 → グレードは、材料特性、熱処理、および認定された引張/破断荷重を決定します。
• 直径：12.5～70 mm → 最終的なサイズは、チェーンの重量だけでなく、船舶の係留設備の要件によって選択されます。
• ショット長：25.0～27.5 m → 特別な長さとエンドリンク構成は、チェーン工場と船級の確認の対象となります。
• 表面仕上げ：黒塗装 / グリットブラスト / ホットディップ亜鉛めっき → コーティングは、必要な検査シーケンスとプロジェクト仕様と互換性がある必要があります。
• アクセサリー：連結シャックル / エンドリンク / 拡大リンク / スイベル / アンカーシャックル → 必要に応じて、グレードと直径が一致するシステムとして供給されます。
• 認証：指名された船級および承認された工場範囲による → 認証の利用可能性は、注文前に確認され、すべての在庫チェーンに対して想定されるものではありません。

仕組み

アンカーが展開される → スタッドリンク式チェーンがホーズパイプとウィンドラスケーブルリフターを通過する → スタッドがリンク形状と安定したポケット係合をサポートする → チェーンの張力はウィンドラスブレーキとチェーンストッパーによって制御される → アンカーが回収され、チェーンが洗浄されてチェーンロッカーに格納される

用途

貨物船 | バルクキャリア | タンカー | コンテナ船 | 一般貨物船 | ワークボート | 新造船係留システム | 交換用係船鎖ショット | スペアチェーン長および認定アクセサリー

認証と利点

船級認証は、注文されたグレード、直径、熱処理、試験範囲、および検査計画に従って、承認されたチェーン製造業者を通じて手配できます。IACSは統一技術要件を確立します。個々の船級協会が検査を実施または承認し、適用される製品証明書を発行します。

認証：CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、製造業者試験証明書。

図面と写真

よくある質問

Q1：U1、U2、またはU3係船鎖グレードはどのように選択すべきですか？

A1：船舶の船級承認済みの係留設備計算、チェーン直径、アンカー仕様、ウィンドラスケーブルリフターの設計を使用してください。完全なチェーン、アクセサリー、ウィンドラス、および船級承認が互換性を保つ必要があるため、より高いグレードを自動的に置き換えるべきではありません。

Q2：UTおよびMTはすべての係船鎖ショットで実行されますか？

A2：普遍的なデフォルトではありません。標準的な船級範囲には、寸法検査、引張試験、破断荷重試験、フラッシュバット溶接の目視検査、およびグレード依存の機械的試験が含まれます。UT、MT、またはその他のNDTは、問い合わせで指定し、製造業者および船級協会と合意する必要があります。

Q3：このU1 / U2 / U3チェーンはオフショア永久係留鎖として使用できますか？

A3：別途承認された仕様なしでは使用できません。R3、R3S、R4、R4S以上のオフショア係留グレードは、異なる材料、靭性、疲労、製造、および認証要件を持ち、別製品として見積もる必要があります。

クラス承認図面 U1 U2 U3 フラッシュバット溶接スタッドリンク式船舶用係船鎖
