海上アンカリング・オフショア・アンカリング・システムのための鋳造・鋳造鋼アンカーチェーンのアクセサリー
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 材料: | 鍛造、鋳造、圧延棒 | 直径: | 12.5mm～162mm |
|---|---|---|---|
| 仕上げる: | 黒塗装または溶融亜鉛メッキ | 学年: | U2、U3、RQ3/NVR3、RQ3S/NVR3S、RQ4/NVR4 |
| 海洋の証明書: | CCS、ABS、LR、NK、RS、DNV-GL、KR、BV、RINA | ||
| ハイライト: | ブイの手錠のアンカー鎖の付属品,ISO9001アンカー鎖の付属品,CCSのアンカーおよびアンカー鎖 |
||
製品の説明
船舶係留およびオフショア係留システム用の鍛造および鋳造鋼製アンカーチェーンアクセサリー
製品概要
この製品群は、船舶の係留およびオフショア係留システムにおけるチェーンアセンブリの接続、終端処理、スイベル、拡大、または適合に使用される鋼製アンカーチェーンアクセサリーを対象としています。利用可能なアイテムには、ケンターシャックル、ジョイントシャックル、エンドシャックル、スイベル、スイベルシャックル、ブイシャックル、スイベルグループ、プレート、共通リンク、拡大リンク、エンドリンク、およびプロジェクト固有の接続コンポーネントが含まれます。
アクセサリーは、社内製造製品として提示するのではなく、認定されたアンカーチェーン製造パートナーを通じて供給されます。選択は、公称チェーン直径、チェーングレード、対応するリンク形状、耐荷重および破断荷重要件、ピン配置、材料経路、熱処理、検査範囲、および分類文書に基づいています。在庫状況は緊急の船舶修理または交換の問い合わせに対応できる場合がありますが、実際のアイテム、グレード、寸法、マーキング、および証明書バッチは見積もり前に確認する必要があります。

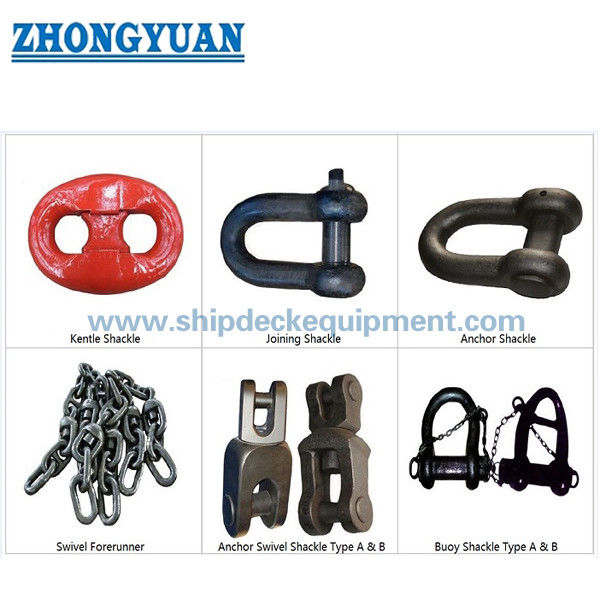

利用可能なアクセサリータイプ
ケンターシャックル | ジョイントシャックル | エンドシャックル | スイベル | スイベルシャックル | C型接続シャックル | スリムケンターシャックル | フォアロックシャックル | 洋梨型シャックル | ブイシャックル | スイベルグループ | 三角プレート | 丸リンク | 共通リンク | エンドリンク | 拡大リンク | スタッドレスリンク | 特殊形状接続リンク
クイックスペック
- 製品カテゴリ: アンカーチェーンおよび係留チェーンアクセサリー → チェーンアセンブリの完成または交換に使用され、一般的なリフティングハードウェアとしては使用されません。
- 公称直径範囲: 12.5–162 mm (供給範囲) → 最終的な入手可能性は、アクセサリータイプ、グレード、メーカー承認、および在庫状況によって異なります。
- 材料経路: 鍛造鋼、鋳造鋼、または圧延棒構造 → 許可されるプロセスは、アクセサリーの設計および適用されるクラス規則によって異なります。
- 船舶係留チェーングレード: U2 / U3 (供給情報に記載) → 各アイテムについて、正確なクラス指定および証明書の範囲を確認する必要があります。
- オフショア係留グレード: R3 / R3S / R4 (利用可能) → オフショアグレードには、個別の承認された製造、熱処理、試験、およびトレーサビリティが必要です。
- 表面保護: 黒塗装または溶融亜鉛めっき → コーティングの選択は、チェーンの使用状況、寸法適合性、検査順序、およびプロジェクト仕様を考慮する必要があります。
- 詳細ブイシャックル範囲: 公称チェーン直径 38–90 mm → 供給参照テーブルには、グレードM2 / M3の試験荷重およびタイプA / タイプBの重量が含まれています。
- 供給および文書: 在庫またはプロジェクト注文 → メーカー、材料、試験、NDE、およびクラス文書は、確認された注文範囲に従ってのみ利用可能です。
主な技術パラメータ
|
公称チェーン 直径 (mm) |
d | L | L1 | B | B2 | D |
グレードM2 試験荷重 KN (T) |
グレードM3 試験荷重 KN (T) |
タイプA 重量 (kg) |
タイプB 重量 (kg) |
| 38 | 56 | 395 | 375 | 150 | 372 | 113 | 580.6(59.2) | 812.0(82.8) | 27.8 | 26.0 |
| 40 | 58 | 406 | 384 | 375 | 118 | 640.4(65.3) | 896.3(91.4) | 31.2 | 29.9 | |
| 42 | 59 | 416 | 394 | 379 | 125 | 703.1(71.7) | 980.7(100) | 35.2 | 34.0 | |
| 44 | 62 | 427 | 404 | 396 | 130 | 768.8(78.4) | 1079(110) | 40.6 | 39.3 | |
| 46 | 64 | 438 | 410 | 401 | 136 | 836.5(58.3) | 1167(119) | 45.9 | 44.5 | |
| 48 | 67 | 458 | 429 | 160 | 421 | 141 | 908.l (92.6) | 1275(130) | 52.4 | 50.6 |
| 50 | 70 | 470 | 440 | 430 | 148 | 980.7(100) | 1373(140) | 59.4 | 56.9 | |
| 52 | 73 | 490 | 460 | 170 | 450 | 153 | 1059(108) | 1481(151) | 66.9 | 64.2 |
| 54 | 76 | 504 | 472 | 457 | 161 | 1138(116) | 1589(162) | 74.3 | 71.5 | |
| 56 | 78 | 524 | 491 | 477 | 165 | 1216(124) | 1706(174) | 83.0 | 80.0 | |
| 58 | 81 | 538 | 503 | 492 | 172 | 1294(132) | 1814(185) | 92.5 | 89.3 | |
| 60 | 84 | 549 | 513 | 180 | 500 | 177 | 1383(141) | 1942(198) | 102 | 98.7 |
| 62 | 87 | 561 | 525 | 508 | 184 | 1471(150) | 2059(210) | 113 | 109 | |
| 64 | 90 | 594 | 556 | 537 | 189 | 1559(159) | 2187(223) | 123 | 119 | |
| 66 | 92 | 606 | 566 | 545 | 195 | 1657(169) | 2314(236) | 136 | 131 | |
| 68 | 95 | 617 | 576 | 552 | 200 | 1746(178) | 2452(250) | 148 | 143 | |
| 70 | 98 | 628 | 586 | 570 | 207 | 1844(188) | 2579(263) | 161 | 154 | |
| 73 | 103 | 645 | 601 | 582 | 215 | 1991(203) | 2795(285) | 182 | 175 | |
| 76 | 106 | 663 | 615 | 200 | 594 | 223 | 2148(219) | 3011(307) | 205 | 197 |
| 78 | 109 | 675 | 625 | 606 | 230 | 2256(230) | 3158(322) | 222 | 213 | |
| 81 | 112 | 697 | 641 | 624 | 242 | 2412(246) | 3383(345) | 250 | 239 | |
| 84 | 115 | 716 | 655 | 639 | 251 | 2579(263) | 3609(368) | 279 | 268 | |
| 87 | 118 | 735 | 670 | 648 | 259 | 2746(280) | 3854(393) | 311 | 298 | |
| 90 | 122 | 753 | 684 | 660 | 267 | 2922(298) | 4089(417) | 345 | 332 |
選択と問い合わせガイド
ステップ1: 正確なアクセサリーを特定する: ケンターシャックル、エンドシャックル、スイベル、スイベルグループ、ブイシャックル、拡大リンク、またはその他の接続アイテム。
ステップ2: 公称チェーン直径、チェーン構造、グレード、適用される規格またはクラス規則、および隣接するチェーンリンクの対応する寸法を確認する。
ステップ3: 要求される耐荷重、破断荷重、または認証された試験基準を提供する。SWL、耐荷重、またはMBLを相互に置き換えないでください。
ステップ4: 鍛造、鋳造、または圧延棒構造を確認する。熱処理条件。ピンおよびロック機構。溶接修理に関する制限。
ステップ5: 見積もり前に、表面仕上げ、マーキング、NDE、寸法レポート、材料トレーサビリティ、メーカー証明書、およびクラス立会を確認する。
ステップ6: 数量、必要な納期、目的地、在庫交換の緊急性、船舶またはオフショアユニットのタイプ、および既存の部品の図面または鮮明な写真を提供する。
構造
鍛造または鋳造鋼ボディ | 該当する場合はピン/ボルトおよびロック機構 | チェーン互換ベアリング面 | 熱処理された荷重経路 | 永久的な識別およびトレーサビリティマーキング | 黒塗装または指定された亜鉛めっき仕上げ
材料、製造、および検査の利点
- 公称直径だけではシャックル、スイベル、エンドリンク、拡大リンク、および隣接するチェーンケーブル間の適合性を確認できないため、アクセサリーの形状は接続チェーンに適合しています。
- 承認された設計と材料経路が鍛造を指定する場合、鍛造アクセサリーは鍛造された荷重経路を提供します。鋳造または圧延棒の代替品は、適用される設計と承認によって許可される場合にのみ供給されます。
- 熱処理は、グレードと製造経路によって選択され、指定された耐荷重、破断荷重、機械的、および検査段階の前に完了します。
- クラス供給の場合、材料識別、熱番号、グレードマーキング、および試験文書は、承認された材料から完成したアクセサリーまでトレーサブルである必要があります。
- オフショアR3 / R3S / R4アクセサリーは、従来のU2 / U3船舶アンカーチェーンアクセサリーとは別の承認および資格範囲として扱われます。
- 寸法検査には、ピン直径、対応する開口部、ベアリング面、ロッククリアランス、および既存のチェーンアセンブリに接続するために必要な寸法を含める必要があります。
- 選択された在庫品目は、物理的な検査、寸法確認、グレード検証、および証明書バッチの入手可能性に応じて、修理リードタイムを短縮できます。
カスタム属性
- 供給ステータス: 調達供給製品 → 認定されたアンカーチェーン製造パートナーを通じて供給されます。承認されたメーカーは、見積もりとともに確認されます。
- 製品範囲: 標準および特殊チェーンアクセサリー → 接続、終端処理、スイベル、拡大、およびブイまたは係留インターフェースをカバーする選択肢。
- 公称直径: 12.5–162 mm供給範囲 → 承認されたサイズ範囲は、アクセサリータイプ、グレード、およびメーカーによって異なります。
- 船舶グレード: U2 / U3 → 指定された船舶アンカーチェーングレードと証明書が確認された場合にのみ使用してください。
- オフショアグレード: R3 / R3S / R4 → オフショア係留チェーンの承認、管理された材料、熱処理、試験、およびトレーサビリティが必要です。
- 材料経路: 鍛造/鋳造/圧延鋼 → 最終的な経路は、アクセサリーの設計、クラス要件、および承認された製造プロセスに従います。
- 表面仕上げ: 黒塗装/溶融亜鉛めっき → 最終的な仕上げは、サービス環境とプロジェクト仕様に従います。
- 証明書範囲: 注文要件による → クラス証明書、材料記録、試験、NDE、およびマーキングは標準的な含まれるものとはみなされません。
仕組み
必要なチェーン接続が特定される → アクセサリータイプ、公称直径、グレード、および対応する形状が一致する → ピン、シャックル、スイベル、または接続リンクがチェーンシステムに組み立てられる → 引張荷重が承認された荷重経路を介して伝達される → マーキング、検査、試験、および文書は注文範囲に従って完了する
用途
船舶アンカーチェーンケーブルアセンブリ | チェーンロッカーおよびビットエンド接続 | アンカーからチェーンへの接続グループ | ブイおよび係留接続 | オフショア位置決め係留システム | SPMおよびターミナルチェーンアセンブリ | 新造船供給 | 船舶修理および交換用スペア
認証と利点
選択されたアクセサリー、グレード、承認されたメーカー、材料トレーサビリティ、試験範囲、および分類社会の要件に従って、証明書および検査立会を手配できます。入手可能性はプロジェクトレビューの対象となり、注文前に確認する必要があります。
認証: CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカー試験証明書。

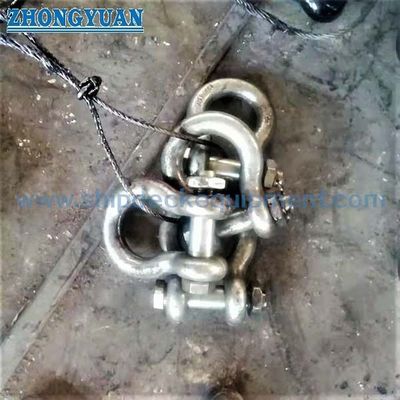

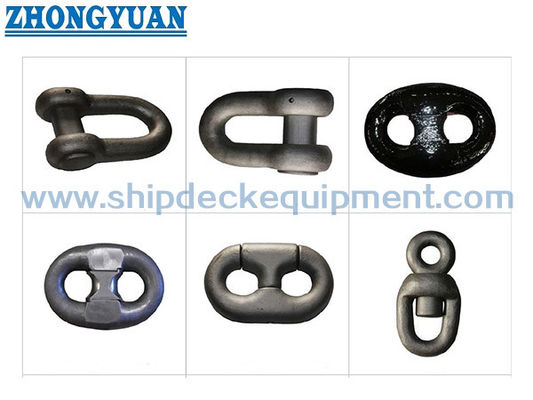

図面と写真
よくある質問
Q1: アンカーチェーンアクセサリーを注文するには、公称チェーン直径だけで十分ですか？
A1: いいえ。アクセサリータイプ、チェーングレード、隣接リンクの寸法、ピン配置、耐荷重または破断荷重基準、規格または承認図面、および証明書要件も確認する必要があります。
Q2: U2またはU3船舶アンカーチェーンアクセサリーをR3またはR4オフショア係留アクセサリーの代わりに使用できますか？
A2: 自動的にはできません。従来の船舶アンカーチェーングレードとオフショア係留グレードは、材料、承認、熱処理、試験、疲労、トレーサビリティ、および文書要件が異なります。代替には設計およびクラスの承認が必要です。
Q3: クラス注文にはどのような書類を指定する必要がありますか？
A3: 注文に応じて、承認されたメーカーと製品範囲、材料証明書、熱処理記録、寸法レポート、耐荷重および破断荷重記録、機械的試験、NDEレポート、識別リスト、およびクラス証明書または検査承認を要求してください。
鍛造鋼アンカーチェーンアクセサリー、アンカーおよびアンカーチェーンの図面
