DIN 763 長リンク丸鋼チェーン | 試験済み 非校正 一般用途チェーン
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 標準：: | DIN763; | 学年：: | グレード 40、U2、U1 など |
|---|---|---|---|
| チェーン直径:: | 13mmから32mm | 1ショットあたりの長さ:: | カスタマイズされた |
| 工事：: | フラッシュバット溶接、 | タイプ：: | オープンリンク、スタッドレスリンク。 |
| テスト:: | 耐荷重試験、破断荷重試験、材料特性試験、 | 表面処理:: | 溶融亜鉛メッキ、電気亜鉛メッキ、防食塗装; |
| 分類証明書:: | TUV、ABS、DNV、LR、RINA、BV、その他の第三者の検査証明書および工場証明書。 | 物質的な等級:: | SUS304、SUS316、CM490、20Mn2、Q235、Q195、 |
| ハイライト: | 喧騒763のstudlessリンク・チェーン,ドイツ標準的なstudlessリンク・チェーン,32mmのステンレス鋼の係留の鎖 |
||
製品の説明

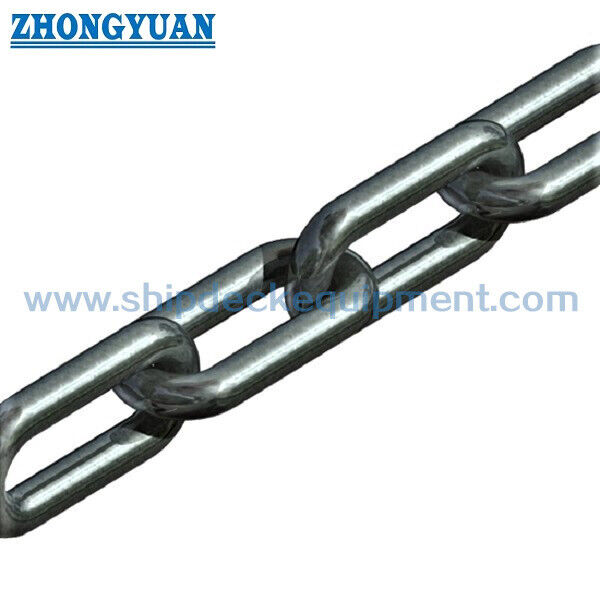

DIN 763 ロング・リンク・ラウンド・スチール・チェーン
製品概要
DIN 763 長連鎖の丸い鉄鎖は,より大きなクリア連鎖開口と1メートルあたりより少ない連鎖数が有用である一般的な技術用で,溶接され,試験され,校正されていない連鎖である.長いピッチは,実用的なコネクタクリアランスと柔軟なルーティングを提供します校正されていない幾何学は,ポケットホイール,校正されたチェーンドライブ,またはマッチしたピッチと認定されたリフティングチェーングレードを必要とするハイスティングシステムには選ばないことを意味します.
船舶の供給では,このチェーンを一般的固定,安全障壁,機器保持,および他の非持ち上げ義務のために考慮することができます.材料,腐食防護,テストベース,プロジェクト承認適用される製品規格,設計負荷,試験,試験,試験,試験,試験,試験,試験,試験,試験,試験,試験,試験,試験,試験,試験承認範囲は別々に確認される..
速やかな仕様
- 標準基準:DIN 763:1990-12 → 試験された,校正されていない,長連結の丸い鉄鎖の公式名称.
- 配置: オープンで,ストッドなしで,溶接された丸いリンクチェーン → 長い内部ピッチは,コネクタのクリアランスを確保し,メートルあたりリンクの数を減らす.
- 公開されたDIN名目範囲: 1990年版では416mm → この範囲外の供給されたサイズは,適合が確認されるまで,DIN 763パターン/カスタムサイズとして扱われるべきである.
- 選択する主な寸法:名目直径 d,内側ピッチ t,外側幅 b2,メートルあたりの質量 → 接続器のサイズ,クリアランス,および必要な鎖長をチェックする.
- 製造方法:フラッシュ・ブットで溶接したリンク構造 → 溶接の一貫性,リンクの幾何学,証明試験は,品質管理の重要なポイントです.
- 材料の選択肢:炭素マンガネス鋼または不oxidable steel → Q195,Q235,CM490,20Mn2,SUS 304,SUS 316は,提供されたデータに記載されています.正確な等級同等性は確認が必要です..
- 表面処理:自己色,塗装,電熱加熱または熱浸し加熱 → 耐腐蝕性および尺寸要求に応じて選択する.
- 負荷用語:作業負荷,試験負荷,断裂負荷は別々の供給値である → 承認された基準なしでは,持ち上げWLLまたはアンカーチェーングレードに変換してはならない.
主な技術パラメータ
| チェーンサイズ | 内部長さ | 外側の幅 | 作業負荷 | 試験負荷 | 負荷 を 破る | メートルあたり重量 | |||
| mm | 土mm | mm | 土 mm | mm | 土mm | 体重 | N | N | 体重 |
| 2 | 0.5 | 22 | 1 | 8 | 0.4 | 25 | 800 | 1250 | 0.06 |
| 2.5 | 24 | 1.1 | 10 | 0.5 | 40 | 800 | 2000 | 0.1 | |
| 3 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15 | |
| 3.5 | 28 | 1.3 | 14 | 0.7 | 80 | 1540 | 3850 | 0.2 | |
| 4 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27 | |
| 4.5 | 34 | 1.7 | 18 | 0.9 | 128 | 2500 | 6300 | 0.35 | |
| 5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43 | |
| 5.5 | 38.5 | 1.8 | 22 | 1.1 | 195 | 3800 | 9500 | 0.52 | |
| 6 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63 | |
| 7 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86 | |
| 8 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1 | |
| 8.5 | 56 | 2.8 | 34 | 1.7 | 460 | 9000 | 22500 | 1.25 | |
| 9 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41 | |
| 10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75 |
| 11 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11 | |
| 12 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55 | |
| 13 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95 | |
| 16 | 100 | 5 | 64 | 32 | 1600 | 33000 | 100000 | 4.45 | |
| 18 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65 | |
| 19 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25 | |
| 20 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7 | |
| 22 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55 | |
| 25 | 140 | 6.6 | 85 | 4.2 | 4090 | 81700 | 245000 | 10.9 | |
| 28 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9 | |
| 32 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2 | |
選択と調査ガイド
ステップ1:実際の義務を確認し,DIN 763通用チェーンが受け入れられるかどうかを確認します.鎖が船舶の固定,障壁,拘束,静的吊りのためにあるかどうかを明確に述べます.または,他の持ち上げない機能.
ステップ2:名目直径 d,内部ピッチ t,外側の幅 b2,ショットあたりの総長さまたは長さ,端リンクの配置,コネクタのサイズ,および必要な寸法容量を確認する.
ステップ3:材料のグレード,必要な機械特性,熱処理状態,各注文サイズがDIN 763に準拠するか,DIN 763のパターン/カスタムサイズとして提供されるかどうかを確認する.
ステップ4: 表面の状態と露出を確認する:自己色,防腐塗料,電熱加熱,熱加熱加熱,またはステンレス鋼, eventual coating thickness requirementを含む.
ステップ5: 査定の範囲と文書の提供前に確認します: 材料証明書,製造者の試験証明書,試料負荷試験,断片負荷試験,第三者の証人,クラスに関する承認は合意による.
ステップ 6: 量,包装形式,配送目的地,必要な配送時間,申請図,チェーン末端の詳細,利用可能な場合は参照写真を提供してください.
構造
丸い鋼筋リンク 長い内側ピッチ ストーンレスリンクを開け フラッシュバックで溶接された関節 校正されていない幾何学 指定された表面仕上げ 切断長またはカスタマイズされたショット長
溶接,試験,品質の利点
- 長いリンクの幾何学は,コンネクタフィット検証の対象として,比較可能なショートリンクチェーンよりも,鎖,フック,コネクタ,ルーティングのためのより大きな開口を提供します.
- フラッシュバット溶接は連続した溶接リンクを形成し,生産制御は溶接の混乱,熱の影響を受けたゾーンの状態,リンクの形状,有害な鋭い縁の除去に焦点を当てなければならない.
- d,t,b2の寸法検査は,接続器の互換性と1メートルあたりの一貫した質量をサポートし,DIN 763は校正されていないチェーン規格であることを認識している.
- 試料負荷と断片負荷の試験は,合意された試験計画に従って調整することができる.試験頻度,サンプルベース,受理基準,目撃者範囲は,購入注文に記載されるべきである.
- 材料の選択と熱処理は,要求される機械的特性に合わせなければならない.軽度の鋼,より強いC-Mn鋼,確認されていない負荷表を共有してはならない..
- ガルバニズムやコーティングにより耐腐蝕性が向上しますが,コーティング方法と厚さは,次元空白,表面状態,および使用環境を考慮して選択する必要があります.
- バッチ識別,材料の追跡可能性,試験記録は,標準的な配達として想定されるのではなく,合意されたドキュメントの範囲に従って含まれます.
カスタム属性
- 標準:DIN 763:1990-12 → 試験済み,校正されていない,一般的技術用途の長いリンクの丸い鉄鎖.
- 標準の状態:DIN Media → DIN 763:2026-03によって最新として記載されている1990版は草案であり,最終的な公開標準として引用されるべきではない.
- タイプ: オープン,ストップレス,長いリンクチェーン → リンク内にはストップが装着されていない.
- 定数直径: 公開された1990年の標準範囲内で416mm → 232mmのサプライヤの範囲は,サイズごとに確認が必要です.
- 材料: Q195 / Q235 / CM490 / 20Mn2 / SUS 304 / SUS 316 提供されたデータに記載されている → 正確な同等の仕様と機械的性質は確認される.
- 熱処理: 材料と標的の性質に応じて → 熱処理サイクルと高強度グレードの受容値を記載する必要があります.
- 表面処理: 塗装/電熱加熱/熱浸し加熱/不酸化仕上げ → 露出とコーティング仕様に応じて選択する.
- 試験: 材料試験/試料負荷試験/断裂負荷試験 合意された範囲 → 試験基準と採取頻度は確認される.
- 使用制限: 一般用途の非リフティングチェーン → 別々の承認がない限り,リフティングチェーン,認証されたアンカーチェーン,またはクラス承認の固定チェーンとして宣伝してはならない.
働き方
Retaining or connecting force enters through the end fitting → Rounded links articulate and transmit tensile force through the welded chain → Long pitch provides connector and routing clearance → Agreed testing verifies the supplied batch → Surface protection is selected for the operating environment
申請
General marine securing | Deck safety chains and barriers | Equipment restraint | Industrial and agricultural general-purpose chain | Non-lifting static chain assemblies | Customized chain lengths for approved project duties
認定 と 利点
検査とドキュメントは,プロジェクトの要件,材料の追跡可能性,合意された試験計画,承認手順に従って整理することができます.クラスまたは第三者の証明書は,オートメントと購入注文に含まれない限り,想定されるべきではありません..
認証/検査のオプションは,事前確認の条件で:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS,TÜV,第三者検査,製造者の試験証明書.

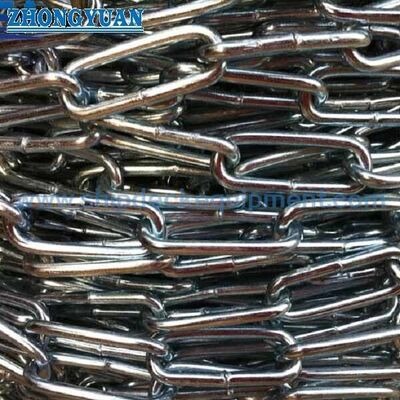

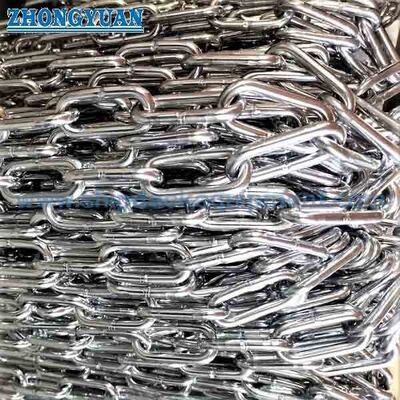

図解と写真
よくある質問
Q1: DIN 763 の長鎖は持ち上げに適していますか?
A1: 作業,試験,断裂負荷が示されているからだけに,上頭リフティングチェーンとして選択されるべきではありません.リフティング使用には,適用されるリフティングチェーン標準,グレード,設計要素が必要です.,マークリング,テスト,認証
Q2: 2mm から 32mm のすべてのサイズを DIN 763 と記述できますか?
A2: 公開されたDIN 763:1990-12の範囲は,一般的に4mmから16mmの名直径で識別されます.この範囲外にあるサイズは,適用される図面と試験文書によって尺寸および機械的な適合が確認されるまで,DIN 763パターンまたはカスタムロングリンクチェーンとして記述すべきである..
Q3: 信頼性の高いオートにはどのような情報が必要ですか?
A3: 適用確認,名直径,リンクの寸法,総長またはショット長,エンドリンクの配置,材料,熱処理,表面仕上げ,必要な作業/試験/断裂負荷ベース検査範囲量,梱包,目的地,配送時間
