製品概要

溶接 Flipperデルタ高保持力アンカーは,海上アンコール,掘削,アンコールボイ,水面構造のプロジェクトに供給されています. 海底の浸透,保持効率,アンカーチェーン接続オープン・ファブリケーション・ジオメトリは,広いフルク組成,シェンク,適した海底土壌に制御された設定と浸透をサポートするための安定構造.

このページは,提供されたカタログデータからA 〜 Fの寸法を使用して,名乗アンカー重量300kgから27,500kgをカバーしています.名乗アンカー重量は直接保持容量格付けではありません.最終的な選択は,プロジェクト停泊分析に基づいて行うべきである.要求される保持負荷,海底または地質技術データ,固定線の角度,設置方法,アンカーチェーンと鎖のインターフェース,製造者の承認図必要なクラスや第三者による検査範囲この製品は,合格のアンカー工場パートナーを通じて供給されます.製造源と証明書の範囲は,各注文で確認されます.

速やかな仕様

• 製品タイプ: 溶接式フリパーデルタ高保持力アンカー → オープンフルーク配置,オフショアおよび掘削関連アンカーシステム
• 定数重量範囲: 300~27,500 kg → プロジェクト特有の一時的または恒久的な固定装置の幅広い選択範囲
• 製造: 溶接板製のフルクとシェンク組 → 材料の種類,溶接詳細,NDT,及び寸法の許容量は,承認された図に従ってなければならない.
• 保持原理: 埋め込まれたフルクエリアは海底の抵抗を動員する → 実際の保持能力は土壌,浸透深さ,線角,設置,および固定分析に依存する.
• アンカーチェーンのインターフェース: 接続寸法 F は付属テーブルに記載されています → 最終鎖,回転器,端リンク,チェーン互換性は図で確認する必要があります.
• 処理と輸送: 解体または分割配送が可能です → 組み立て方法とアンカーラック要件は,選択された工場設計に依存します.
• 表面処理:黒色ビツムネスコーティング,防腐塗料,またはプロジェクト指定コーティング →最終システムは,輸送損傷,浸水サービス,および検査要件を考慮する必要があります.
• 認定: クラス検査と証明書は,承認された設計と注文範囲に従って整理することができます → すべての社会証明書は自動的に提供されません.

主な技術パラメータ

海上停泊場選定と調査ガイド

ステップ1: 申請を確認する:オフショアユニット,掘削船,アンテナボイ,施工広域,浮遊構造,一時アンテナ,または永久アンテナ,水深と使用寿命.

ステップ2: 設計負荷ケース,安全要素,プレテンション,アンカーラインの種類,環境基盤を含む,プロジェクトアンカー分析から要求されるアンカー保持負荷を提示する.

ステップ3:海底や地質技術情報,土壌タイプ,層プロファイル,強度や密度データ,海底の傾き,既知の障害物を含む浸透力と保持性能が土壌に依存しているため.

ステップ4: 定数アンカー重量,承認されたアンカー幾何学,フルーク・トゥ・シャンク設定,アンカーハンドリング方法,チェーングレードと直径,末端リンク,鎖,旋回,必要な接続寸法.

ステップ5:材料のグレード,製造基準,溶接手順,NDTの範囲,寸法容量,マーク,追跡可能性,腐食防止を確認する.輸送の解体かアンカーラックが必要かどうか.

ステップ6: 定価表の前に承認と試験範囲を確認する: 承認された図面,HHPまたは他のクラス指定,証明試験,材料証明書,製造者証明書,調査者証人,そして最終的なドキュメントパッケージ.

ステップ7 量,プロジェクトまたは船舶の名前,配送目的地,必要な配送日,梱包制限,引き上げおよび取り扱いの制限,および関連するアンテナまたはGA図を記載する.

アンカー 建設 と 接続

Welded open fluke assembly | Central shank | Crown / hinge and stabilizing geometry | Chain or shackle connection point | Project-specific fluke setting | Optional transport-disassembly arrangement | Protective coating

貫通,保持,取り扱いの特性

• オープン・フルク構造により,海底の土壌が固定中にアンカの周りに流れるようになり,地形が土壌状態に合わせたときに漸進的な浸透をサポートする.
• 比較的大きな効果的流域は,埋め込み後土壌抵抗性を形成し,これは高い保持力概念の主な基礎です.
• 安定型幾何学は,制御されていないロールを減らすために設計され,設定引力中に適切な突入方向を維持するのに役立ちます.
• 実際の保持能力は,アンカー重量だけで決定されるのではなく,土壌プロフィール,浸透深さ,フローアングル,線上げ,設置負荷,アンカー幾何学によって影響されます.選択した設計安全要素.
• プロジェクト海底と承認された設計のために,フルーク・トゥ・シャンクの配置を選択または確認する必要があります.カタログアンカーは,プロジェクト検証なしに普遍的な保持値が割り当てられてはならない..
• 配備,試金設置,回収,甲板処理,輸送は,アンカー重量,船の設備,上げ点に合わせたプロジェクト特有のアンカー処理手順が必要です.接続の仕様.

製造,試験,供給管理

• 溶接式製造には,制御されたプレート切断,形作,フィットアップ,支柱とフラークの並列,および寸法検査が必要で,承認された幾何学が維持されます.
• 供給された仕様書には,軽鋼と不ржа鋼が記載されている.最終級,機械的特性,溶接可能性,強度,腐食許容量,クラス受容性を確認しなければならない.HHPアンカーは,一般的材料説明ではなく,通常,承認された高強度または高耐力材料仕様に依存する..
• WPS/PQR,溶接者の資格,予熱および熱入力制御,および重要な溶接のNDTは,承認された製造およびクラス検査計画に従うべきである.
• 試料試験,保持力検証,材料試験,測量員出席はプロジェクトとクラスに依存する.購入前に定義されるべきで,標準的なデリバリーとして想定されません..
• 鎖接続は,アンカー接続,鎖ピン,端リンク,回転式または先駆,鎖グレード,およびあらゆる次元移行を含む完全な負荷経路として確認されなければならない.
• この製品はアンカー工場パートナーを通じて供給されるため,価格表には製造源,承認された図形,証明書発行者,試験範囲,提供されたアンカーに適用される文書の追跡性.

カスタム属性

• 製品タイプ: 溶接式フリッパーデルタ HHPアンカー → 海上泊泊および掘削関連アプリケーションのための製造オープンフルクアンカー
• 供給状況: ディストリビューター / プロジェクト供給 → 製品は資格のあるアンカーメーカーから調達され,社内で製造されたと提示されません.
• 定数重量: 300~27,500 kg → 設計上の保持要件,海底状態,設置方法,承認されたアンカー設計によって選択する.
• 製造: 溶接鋼の製造 → 重要な幾何学,溶接品質,NDT,次元制御は,承認された図面と検査計画に従います.
• 材料: 軽鋼/プロジェクトで承認された高強度鋼; ステンレス鋼の確認 → 正確なグレードとクラスの受付は注文前に必要です.
• 保持容量: 固定および地質技術的検証なしに,プロジェクト特有の → 定数重量を直接保証された保持負荷に変換してはならない.
• チェーン接続:次元 F 加えて承認されたコネクタの詳細 → チェーン直径,グレード,端リンク,鎖,回転器は1つのシステムとして確認されなければならない.
• 表面処理:黒色ビツムネス塗料,防腐塗料,またはカスタマイズされたコーティング →最終コーティングと検査は,プロジェクトの露出と仕様に従って行われます.
• 証明書要求: プロジェクトの範囲に応じて入手可能 → 承認された設計,証明試験,クラス調査,文書は購入仕様書に記載する必要があります.

働き方

Anchor is deployed with the flukes oriented toward the seabed → A controlled setting pull stabilizes and rotates the anchor into the penetration direction → Open fluke geometry enters the soil → Embedded fluke area mobilizes seabed resistance → Mooring load transfers through the shank and connector into the anchor chain → Retrieval follows the approved anchor-handling procedure

申請

Offshore temporary mooring systems | Dredgers and marine construction spreads | Mooring buoys | Floating pontoons and marine structures | Offshore units subject to project design | Anchor-and-chain replacement packages

認証と供給の範囲

分類検査と認証は,承認されたタイプや設計,製造者の承認,材料の追跡可能性,証明試験の要件に従って調整できる.そして測量者の出席入手可能は注文確認とクラス承認の条件です.すべてのリストの証明書は自動的に提供されません.

認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

任意の調整された供給範囲には,アンカーチェーン,アンカーDシャックル,またはプロジェクトコネクタ,回転式/先駆機,アンカーラック,試験証明書,梱包計画,輸送の取り決めが含まれます.確認された仕様に応じて.

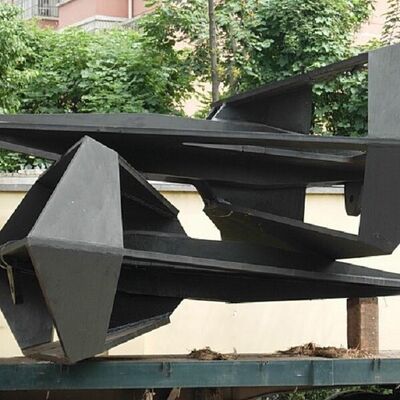

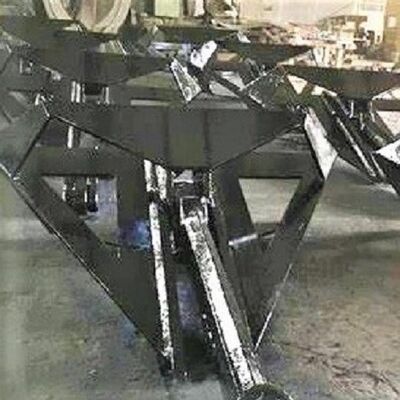

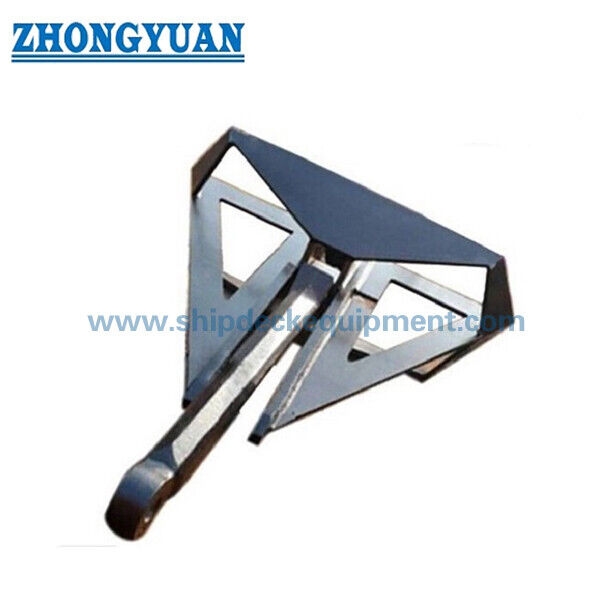

図解と写真

よくある質問

Q1: 適切なフリッパーデルタアンカー重量をどのように選ぶか?

A1: 固定分析から求められる保持負荷と海底データ,線角,設置方法,アンカー幾何学,およびプロジェクト安全要素を用いること.定数アンカー重量は,選択のインプットの一つのみであり,保証された保持容量として扱われないべきである..

Q2: HHP の記述では,普遍的な保持力値が示されているか?

A2:HHPは,すべての海底と装置に適用される単一のkN等級ではなく,アンカー設計または承認カテゴリです.提案された設計,承認された試験ベース,土壌条件,浸透度,クラス要件は,プロジェクトで確認する必要があります.

Q3:アンカーとアンカーチェーンはマッチしたパッケージとして供給できますか?

A3: はい,供給は,チェーン直径とグレード,総長,端リンク,鎖,回転,試行試験および証明書の範囲,腐食防止,梱包,配達要件が提供されています固定接続図は,最終的なオートメントの前に確認する必要があります.
