8" & 10" ダブルビットボラード（ホーンなし、バージ係留用）| ASTM A27 Grade 70-36鋳鋼

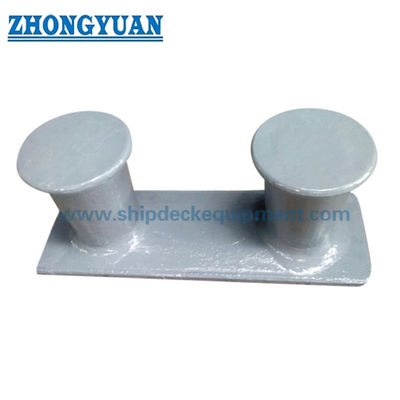

8インチ&10インチ 角のないダブルビット・ボラード

製品概要

ASTM A27-70-36鋳鋼ダブルビットは,北米の内陸船,プッシュボート,牽引ボート,作業船,小型サービス船で使用されるコンパクトな2ポストの固定装置である.それはデッキまたは適切なマウント構造に溶接され,船団の結合中に使用されるアンテナラインまたはワイヤラインのための固定されたポイントを提供しますチェック,位置付け,港湾の停泊作業

このページは8インチと10インチ鋳鋼のダブルビットに 焦点を当てています角のない配置は,容器の配置が追加の角の投影なしできれいな2ポストビットプロファイルを必要とする場合選択されます.鋳造鋼のデッキのフィッティングであるため,鋳造の安定性,熱処理,NDTの範囲,デッキの溶接の準備,およびプロジェクトの負荷の検証は,一般的な外観の主張よりも重要です.

速やかな仕様

• 製品タイプ: 角のない鋳造鋼のダブルビット → 内陸船や小型の船舶の甲板装置のための2つ柱の固定装置.
• サイズ範囲: 8インチと10インチ → ラインサイズ,デッキレイアウト,プロジェクト負荷ベースによって選択されます.
• 適用対象:北米の内陸船,プッシュボート,トローボート,ワークボート,小型サービス船 → 一般的な海上ボラードページとして配置されていません.
• 材料グレード:ASTM A27-70-36鋳鋼 → 船舶甲板ハードウェアに一般的に使用される炭素鋼鋳型グレード.
• 鋳造構造:熱処理による砂鋳造 → プロセス制御は,ポストルーツ,ベーストランジション,およびライン接触領域で重要です.
• 品質管理:RT,MT,次元検査,引力負荷試験を安排できます →最終的な検査範囲と受理基準は注文前に確認する必要があります.
• 表面処理: 鋳造式/溶接式仕上げ,Sa2.5 吹き込み + エポキシショッププライマー,電熱仕上げ,またはカスタマイズされた仕上げ → 造船所により塗料のない溶接ゾーンが要求される場合があります.
• 証明書の範囲: 工場証明書,メーカー証明書,ABS承認,またはクラス証明書は,プロジェクト要件に応じて配置することができます → 注文で確認されない限り,デフォルトで提供されません.

主な技術パラメータ

選択と調査ガイド

ステップ1:角のないダブルビットを確認し,船の配置,ラインサイズ,デッキスペースに応じて 8 インチまたは 10 インチを選択します.

ステップ2 申請を確認する:内陸船,プッシュボート,トローボート,ワークボート,または小船,弓,尾,砲,またはデッキの設置位置を含む.

ステップ3: 固定/結合/チェックの使用,ロープまたはワイヤの種類,負荷方向,およびプロジェクト負荷ベースを確認します.これらの詳細が確認された後に強度計算が準備できます.

ステップ4:材料の要件を確認する: ASTM A27-70-36 鋳鋼,鋳型不?? 鋼,製造された軽鋼,または必要に応じて他のビットの場合は不?? 鋼プレート.

ステップ 5: 鋳造と検査の範囲を確認する:熱処理,RT,MT,次元検査,引力テスト,目撃者検査,受容基準.

ステップ 6:表面処理,量,配送目的地,必要な配送時間,GA図,基礎図,実用的なデッキの設置写真が入手可能なら確認します.

構造

鉄筋ビット柱 普通の鋳造ベース 角抜き 線接面 ベースへの切り替え デッキの溶接インターフェース 選べるコーティングや溶接式仕上げ

鋳造 試験 工学 利点

• 砂鋳造鋼のボディは,2つのビットポストとベース移行を1つの鋳造として生産することを可能にし,メインポスト領域の製造溶接を削減します.
• 熱処理は,合意された仕様に従ってASTM A27-70-36鋳鋼の必要な材料状態をサポートするために適用することができます.
• 根と基の転移後は,鋳造の重要な領域である.RTまたはMTは,収縮,裂け目,または線形表示が受け入れられない重要な領域をチェックするために配置することができます.
• 強度計算またはFEAベースのレビューは,顧客がライン負荷,デッキ強化,溶接配置,および設置図を確認すると提供できます.
• 引力負荷試験は,合意された試験手順,負荷方向,固定装置の配置,および受容基準に従って調整することができます.
• ロープの磨きを軽減し,ロープを切るような傷を消すため,線接点の領域と縁を滑らかに塗り替える.
• 船舶造船所により要求される場合,米国内陸船の使用のために,溶接準備または塗らない溶接ゾーン条件が提供され得る.塗装の前にプライマーまたは最終コーティングが確認されるべきである.

カスタム属性

• 標準/市場参照: ASTM A27-70-36 鋳鋼ダブルビット → 北米のバーゲンハードウェアの一般的な参照,JISまたはCB標準ページではありません.
• サイズ: 8 インチ / 10 インチ → 船舶の配置,ラインサイズ,負荷ベース,デッキ基盤によって選択されます.
• ホーン配置:ホーンなし → 乾燥した双柱型プロフィールが必要でホーン投影が指定されていない場合に適しています.
• 適用地域:米国とアメリカ大陸の内陸水路 → 主に内陸船,プッシュボート,牽引ボート,作業ボート,小型船舶用.
• 材料:ASTM A27-70-36鋳鋼 → 材料証明書と熱処理記録は,注文範囲に応じて提供できます.
• 品質管理: RT / MT / 強度計算 / 引力負荷テスト → 検査レベル,試験負荷,方向,固定物,および受容基準が確認されたときに利用可能である.
• 表面処理: 鋳造,Sa2.5 吹き込み + エポキシショッププライマー,電熱仕上げ,またはカスタマイズされた仕上げ → 溶接面積とコーティング境界は造船所と確認する必要があります.
• 証明書要求:ABS承認,工場証明書,メーカー証明書,またはクラス証明書 → プロジェクトの要件に応じて利用可能であり,デフォルトとして想定されません.

働き方

Mooring or checking line approaches the bitt → Line is turned around the twin posts according to vessel practice → Contact load is transferred through the cast posts and base → Welded deck structure and reinforcement carry the final load → Inspection and coating are completed according to project requirement

申請

North American inland barges | River barges | Push boats | Towboats | Workboats | Small service vessels | Barge coupling stations | Bow and stern corner mooring positions | Gunnel-mounted line handling positions

認定 と 利点

証明書は,プロジェクトの要件,材料の追跡可能性,検査の目撃者,およびクラス承認手順に従って整理することができます.

認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

米国内陸船のプロジェクトでは,ABSの承認,工場の証明書,材料の証明書,熱処理記録,NDT報告書,引力試験報告書を要約の前に指定する必要があります.

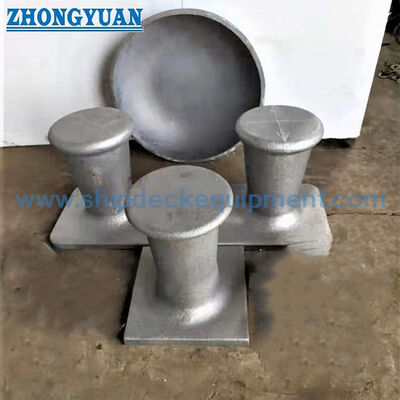

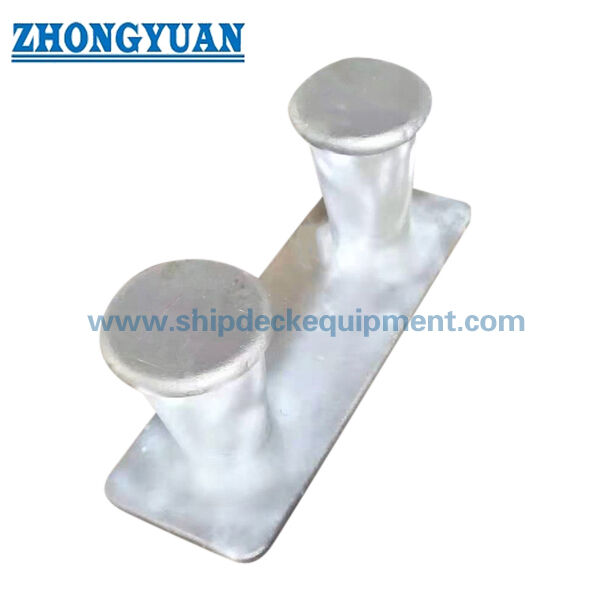

図解と写真

よくある質問

Q1: このダブルビットは海上船に適していますか?

A1: このページは,米国およびアメリカの内陸船,推力ボート,牽引ボート,作業ボート,小型サービス船のために配置されています.デッキ強化選択前に,クラスルールを,および代替ボラード基準をレビューする必要があります.

Q2: 角のないダブルビットと角のあるビットの違いは何ですか?

A2: 角のないタイプには,追加の側角突出がない2つの垂直ビット柱があります.デッキの配置やラインハンドリングの慣行により,よりクリーンな双柱型プロフィールが必要な場合,選択されます.角を持つバージョンは,指定された場合は別々に引用する必要があります.

Q3: RT,MT,強度計算,引力負荷試験は提供できますか?

A3: はい.RT,MT,強度計算,と引き寄せ負荷テストは,プロジェクトの要件に応じて取り決めることができます.顧客は負荷方向,試験負荷,試験装置,受容基準を確認する必要があります.証人の要求製造前のデッキ設置の詳細.
