6インチ、8インチ、10インチ鋳鋼ボタンチョック（バージ・作業船用）| ASTM A27 グレード 70-36

製品概要

6インチ、8インチ、10インチの鋳鋼ボタンチョックは、内陸バージ、タグボート、作業船、その他の北米スタイルの河川船用に開発された、デッキ溶接式の係留索保持金具です。従来の開口部または閉鎖チョックが索を通過させるのとは異なり、ボタンチョックは主に曳航作業の準備、移動、バージ係留作業中に、係留索またはワイヤーのアイ（輪）を受け止め、保持するために使用されます。

3つのモデルはASTM A27/A27M グレード 70-36 鋳鋼を使用し、公称サイズは6インチ、8インチ、10インチです。選択は、索またはワイヤーアイの形状、意図された荷重基準、デッキレイアウト、溶接インターフェース、および局所的なデッキ補強に基づいて行う必要があります。提供される寸法と重量は初期選択と見積もりに役立ちますが、最終的な製造図面と船体構造レビューが設置を規定します。

クイックスペック

• 製品タイプ：鋳鋼ボタンチョック → 内陸バージの曳航準備および係留中に索またはワイヤーのアイを保持するためのデッキ金具。
• 主な市場と船種：北米および南米の内陸水路 → バージ、作業船、タグボート、河川サービス船に一般的に指定されます。
• 公称サイズ範囲：6インチ、8インチ、10インチ → 約38～144ポンドの重量を持つ、3つの一般的なデッキ金具サイズ。
• 材質：ASTM A27/A27M グレード 70-36 鋳鋼 → 熱処理および機械的試験済みの炭素鋼鋳造グレード。
• 設置：デッキ構造に溶接 → 溶接手順、溶接ゾーンの準備、デッキ補強、荷重方向は船ごとに確認が必要です。
• 索のインターフェース：ボタンヘッドと凹んだスロート → ボラードやリフティングポイントとして製品を説明することなく、索またはワイヤーのアイを保持します。
• 表面状態：鋳放し/未塗装の溶接準備完了品、または指定されたブラストおよびプライマー仕上げ → コーティング順序は造船所の溶接と調整する必要があります。
• 検査オプション：材料証明書、MT、RT、および合意されたプルロードテスト → プロジェクトの範囲と受け入れ基準に従って利用可能です。

主な技術パラメータ

選択・問い合わせガイド

ステップ1：必要なボタンチョックモデル（6インチ、8インチ、または10インチ）を確認し、船またはバージのデッキ配置図を提供してください。

ステップ2：索またはワイヤーの種類、アイのサイズ、意図された曳航準備または係留用途、リード方向、およびプロジェクトの設計荷重基準を確認してください。

ステップ3：デッキ設置位置、ボタンヘッド周辺の利用可能なクリアランス、デッキプレートの厚さ、補強、および造船所の溶接詳細を確認してください。

ステップ4：ASTM A27/A27M グレード 70-36 材質、熱処理記録、材料証明書、およびクラスまたは所有者の検査要件を確認してください。

ステップ5：仕上げを確認してください：鋳放し/未塗装の溶接準備完了状態、Sa 2.5 ブラスト＋エポキシショッププライマー、亜鉛めっき仕上げ、研磨済みステンレス鋼オプション、またはプロジェクトのコーティングシステム。

ステップ6：数量、必要な証明書と試験範囲、納入先、必要な納期、および図面または参照写真（利用可能な場合）を提供してください。

構造

鋳鋼ボタン本体 | オーバーハングヘッド | 索保持スロート | 丸みを帯びた索接触面 | デッキ溶接ベース | 制御された溶接インターフェース | 鋳放しまたは指定された表面処理

鋳造、溶接、係留の利点

• ボタンの形状は索またはワイヤーのアイに適しており、曳航準備およびバージ係留作業中にアイが所定の位置に収まるのを助けます。
• 丸みを帯びた鋳造表面は、合成索、繊維ロープ、またはワイヤーロープのアイとの局所的な鋭い接触を減らすために、仕上げおよび滑らかにすることができます。
• 6インチ、8インチ、10インチの範囲は、一般的なアメリカの内陸バージデッキ金具の慣行に合致しており、交換または新造プロジェクトに実用的なサイズ展開を提供します。
• ASTM A27/A27M グレード 70-36 は、熱処理および機械的試験済みの炭素鋼鋳造グレードです。購入者と造船所は、実際の鋳造材とデッキ材に適した溶接手順を確立する必要があります。
• 鋳放しまたは未塗装の溶接ゾーン状態は、デッキ溶接を簡素化できます。ショッププライマーまたは亜鉛めっきが指定されている場合は、製造前に溶接ゾーンの準備とコーティングの修理について合意する必要があります。
• MT、RT、プルロードテストは必要に応じて手配できますが、方法、試験荷重、受け入れ基準、立会要件、および証明書の文言は注文時に合意する必要があります。
• 溶接ベースは、サービス荷重を船体構造に伝達します。局所的なデッキ補強と溶接サイズは、船または造船所の構造設計の一部となります。

カスタム属性

• 製品タイプ：鋳鋼ボタンチョック → バージ曳航準備および係留用の索アイ保持デッキ金具。
• 公称サイズ：6インチ / 8インチ / 10インチ → 索またはワイヤーアイ、デッキスペース、承認済み図面に従って選択してください。
• 材質：ASTM A27/A27M グレード 70-36 → 熱処理および機械的試験済みの炭素鋼鋳造グレード。
• 典型的な船種：内陸バージ / タグボート / 作業船 → 特にアメリカの河川およびバージデッキ金具配置に関連します。
• 設置：デッキ溶接 → 溶接手順、デッキ補強、および周囲のクリアランスは船の設計で確認する必要があります。
• 表面処理：鋳放し、Sa 2.5 ブラスト＋エポキシショッププライマー、亜鉛めっき、研磨、またはカスタマイズ → 最終的な仕上げは溶接とコーティングの順序によって異なります。
• 検査：材料証明書、MT、RT、および指定されたプルロードテスト → 注文に含まれていない限り、標準的な納入品とはみなされません。
• 荷重定格：確認が必要 → サイズ、材質グレード、製品重量からSWL、MBL、試験荷重、または許容荷重を推測することはできません。

仕組み

索またはワイヤーのアイをボタンヘッドの上に置く → アイが凹んだスロートに収まる → 丸みを帯びた接触面が、曳航準備または係留中にアイを保持および誘導する → サービス荷重が溶接ベースを介して補強されたデッキ構造に伝達される

用途

内陸バージ | タンカーバージ | ドライカーゴバージ | タグボートおよび作業船 | プッシュトウおよびトウメイクアップ配置 | 河川ターミナル | バージ修理および交換プロジェクト | 海洋デッキ係留ステーション

認証と利点

ABS承認書類、材料証明書、メーカー証明書、NDTレポート、および立会試験は、プロジェクト要件、注文範囲、および適用されるクラス承認手順に従って手配できます。証明書の入手可能性は、見積もり前に確認する必要があります。

認証：CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカー試験証明書。

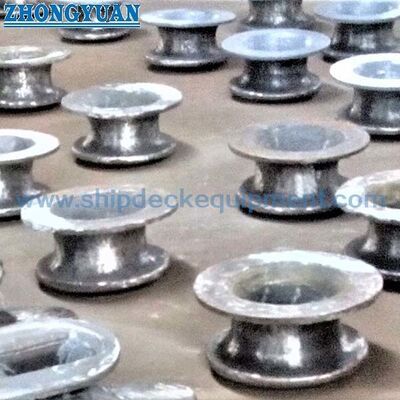

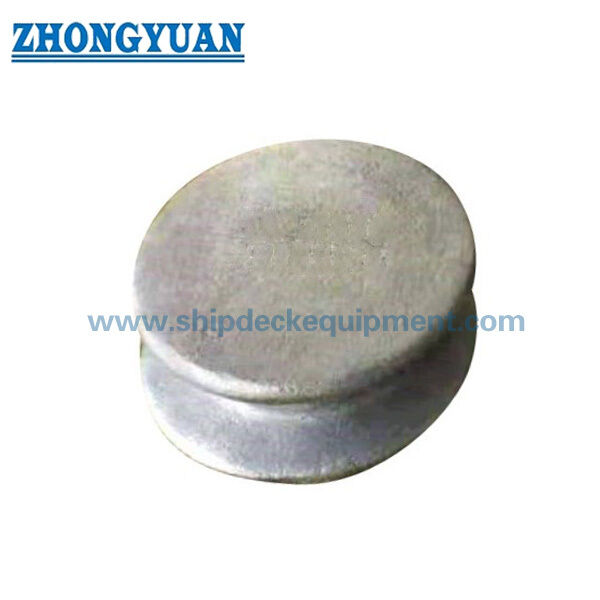

図面と写真

よくある質問

Q1：6インチ、8インチ、または10インチのボタンチョックはどのように選択すべきですか？

A1：索またはワイヤーのアイの寸法、サービス配置、デッキスペース、リード方向、プロジェクト設計荷重、および承認済みの船体図に従ってモデルを選択してください。公称サイズのみでは、完全な荷重選択基準にはなりません。

Q2：公称サイズまたは製品重量はSWLですか？

A2：いいえ。6インチ、8インチ、10インチの表記はモデルとスロートの形状を表し、記載されている重量は取り扱いと貨物輸送の参照用です。SWL、MBL、許容荷重、および試験荷重は、承認された荷重基準と構造計算なしに推測してはなりません。

Q3：デッキ溶接前にボタンチョックを塗装すべきですか？

A3：アメリカのバージ金具は、造船所の溶接をサポートするために、溶接インターフェースでは鋳放しまたは未塗装で供給されることがよくあります。ブラスト、ショッププライマー、亜鉛めっき、またはその他のコーティングを供給できますが、溶接ゾーンのマスキング、除去、およびコーティングの修理は造船所と合意する必要があります。
