20×200T シングルビットドックボラーード 鋳造鋼と柔らかい鉄 海上アンテナ設備
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| ボラード容量: | 20～200トン | ボルトの数量: | 4 から 8 |
|---|---|---|---|
| 材質の種類: | 鋳造C-Mn鋼、鋳造ステンレス鋼;鋳鉄、SG鋳鉄 | 安全率: | 3回 |
| ケーブルの面角度: | -45～+45（縦）、0～1800（横） | 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層,電化,ポーリング,個別表面処理が可能です. |
| 分類証明書: | CCS、NK、BV、ABS、DNV、LR、KR、IRS、RSなど | ||
| ハイライト: | ボルトアンカードック ボラーード,船舶停泊設備 ドックボラーード,鋳造鋼のドックボラーード |
||
製品の説明

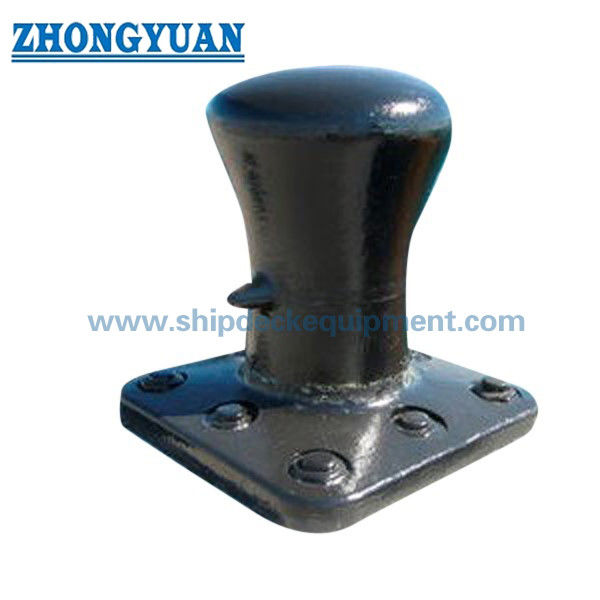

20～200T シングルビットドックボラード | 鋳鋼＆ダクタイル鋳鉄製船舶係留設備
製品概要
シングルビットドックボラードは、港湾、造船所、オフショア構造物での安全な船舶係留のために設計されたヘビーデューティーな船舶係留金具です。高品質の鋳鋼またはダクタイル鋳鉄製で、動的荷重条件下で信頼性の高い性能を発揮します。ダクタイル鋳鉄は優れた耐摩耗性を提供し、鋳鋼は高い構造強度を保証します。すべてのアンカーボルトは、耐食性を高めるために溶融亜鉛めっきが施されています。構造的完全性を検証し、荷重分布を最適化するために有限要素解析（FEA）が適用されています。
クイックスペック
容量：20～200トン → 係留荷重容量を定義
材質：鋳鋼／ダクタイル鋳鉄 → 強度対耐摩耗性の選択
安全率：3倍 → 運用信頼性を確保
ケーブル角度：垂直 -15°～+75°、水平 0～180° → 柔軟なロープ方向
アンカーボルト：溶融亜鉛めっき → 耐食性保護
表面処理：Sa2.5 + エポキシプライマー → 海洋耐久性
主な技術パラメータ
| 容量 (トン) |
タイプ | A | B | C | D | E | ボルト数 |
| 20 | SBD20 | 400 | 660 | 290 | 260 | 65 | 4 |
| 30 | SBD30 | 400 | 660 | 290 | 260 | 65 | 4 |
| 50 | SBD50 | 400 | 600 | 200 | 300 | 70 | 4 |
| 75 | SBD75 | 440 | 700 | 340 | 330 | 85 | 4 |
| 100 | SBD100 | 540 | 900 | 365 | 350 | 95 | 8 |
| 150 | SBD150 | 610 | 900 | 340 | 420 | 120 | 8 |
| 200 | SBD200 | 680 | 900 | 350 | 480 | 120 | 8 |
選定ガイド
ステップ1 – 容量の選定 → 船舶サイズと係留荷重に基づく
ステップ2 – ロープ角度の確認 → 設置条件に基づく
ステップ3 – 材質の選定 → ダクタイル鋳鉄（耐摩耗性）または鋳鋼（強度）
ステップ4 – 設置の確認 → ボルト固定式または埋め込み式
ステップ5 – 認証要件の確認
ステップ6 – 異なるベースプレート形状が利用可能
構造
ビットヘッド | ボディ | ベースプレート | アンカーボルト（溶融亜鉛めっき）
カスタム属性
デュアル材質オプション → 強度と耐摩耗性に最適化
FEA検証済み設計 → 荷重下での構造信頼性を確保
厳格な鋳造品質管理 → 安定した一貫した性能
溶融亜鉛めっきボルト → 耐食性の向上
ヘビーデューティー構造 → 海洋環境に適しています
問い合わせガイド
容量、材質の好み、設置条件、環境、認証要件をお知らせください。
仕組み
係留索をボラードに巻き付け、船舶の荷重をドック構造に伝達します。堅牢な鋳造構造と確実な固定により、安全な荷重分散が保証されます。
用途
港湾 | 造船所
認証と利点
CCS、ABS、DNV、LR、BV認証が利用可能です。FEA検証済み設計と厳格な品質管理により、信頼性の高い性能が保証されます。
図面と写真
一般配置図と製品写真はご要望に応じて入手可能です。
注文
MOQ：1ユニット | 納期：30～60日 | カスタマイズ可能
よくある質問
Q1：正しいボラード容量をどのように選択しますか？
A：船舶サイズ、係留解析、安全率に基づきます。
Q2：ダクタイル鋳鉄と鋳鋼の違いは何ですか？
A：ダクタイル鋳鉄は耐摩耗性に優れ、鋳鋼は強度が高いです。
Q3：アンカーボルトは含まれていますか？
A：はい、標準で溶融亜鉛めっきボルトが提供されます。
