詳細情報 |
|||
モデルいいえ。: | JYH31 | 作業負荷を上げる: | 31KN |
---|---|---|---|
作業負荷を下げる: | 31KN | 速度を高く上げること: | ≥48m/分 |
低速: | 48〜60m /分 | Max.最大。 Lowering length長さを下げる: | 30m |
設計条件: | リスト20°、トリム10° | 適切な満載のボートの重量: | ≤31KN |
ハイライト: | CCS IP56の転がりタイプ重力のダビット,救命の重力のダビットIP56,IP56船の救命装置 |
製品の説明

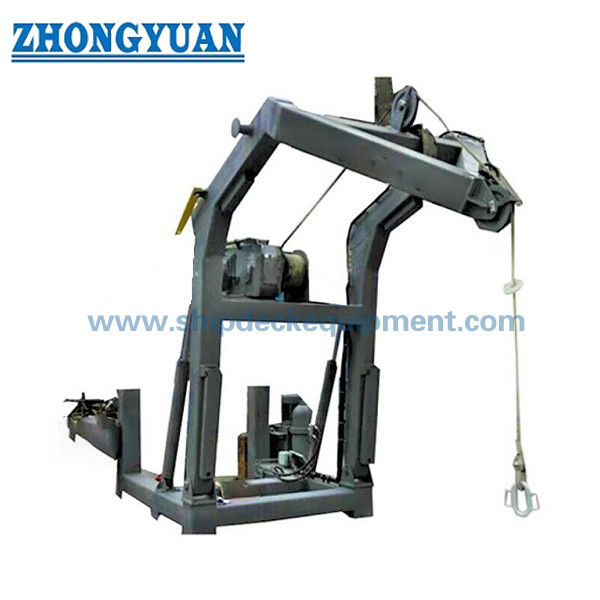

重力の転がりタイプ ダビット船の救命装置
記述
1.1ダビットは北海操作のためのSOLAS 2009年、MODUそしてクラス及び調整の権限の規則の条件に従って分類の社会の承認の下で製造され、テストされ。
1.2このボートのダビットは油圧によって運転される、より低いひっくり返しているダビットである。非常時には、蓄積装置はリモート・コントロールによって重力によって高速のボートのダビット、そしてより低い救助艇をひっくり返すことに使用するかもしれない。
1.3力の失敗の場合には、手動ポンプはボートのダビットを保障する油圧運転の供給に救助艇を下げることをなれる使用するかもしれない。
1.4このボートのダビットのための労働量は、この負荷の下に、全必要量人が付いている十分に荷を積んだボートの重量ボートのダビットなり、下がり、高く上がるかもしれないである。
1.5緩衝域構成単位はボートのダビット自体を保護できる大きい影響を与える力からのワイヤーによってがロープ、またボート起こったこの電気器具に提供され、高く上がり、低下の間にブレーキがかかっている間。
1.6この電気器具は人員の安全を保護するために間、海の波のボートの石絶えず引張りの条件のボートの落下を保障するかもしれない波の補償の単位を与えられる。
2. 主要な技術仕様
モデルいいえ:JYH31
労働量を高く上げること:31KN
労働量の低下:31KN
速度を高く上げること:≥48 m/min
低速:48 - 60m/min
最高。長さの低下:30m
設計状態:リスト20°のトリム10°
適した十分に荷を積んだボートの重量:≤ 31KN
ポンプ場 モーター:
力:55kW
保護のクラス:IP56
クラスはの絶縁する:F
力:AC400V、50Hzの3段階
自己の重量(を含むポンプ場、作動の場所およびこの単位):| 4200のkg
3. 供給の規模
電気器具の各セットはから成っている:
ボートのダビット(を含むボートのウィンチの部品) 1セット
ポンプ場1set
(を含む電動機、ポンプ、流出弁およびマニュアル ポンプ等)
制御局1のセット
1組の年のスペアーのパート1セット
付属品1セット
電気制御のパネル1のセット
4. 私達の供給から除かれる規模:
4.1. 油圧オイル必要なこの電気器具。油圧オイルのコードはYB-N46であり、容量は180Lである。
主要な技術的な変数:
最高。ダビット負荷 (KN) |
主要な次元 | ウィンチの負荷 (KN) |
|||
8 | C | D | |||
50 | 1150 | 2200 | 2800 | 4600 | 48 |
60 | 1250 | 2400 | 3000 | 4950 | 63 |
80 | 1525 | 2540 | 3500 | 5250 | 63 |
100 | 1620 | 2890 | 4110 | 6170 | 80 |
