望遠鏡式救命ボート デビット 横向き移動型

望遠鏡式救命ボート デビット 横向き移動型

商品の詳細:

起源の場所: 中国
ブランド名: Zhongyuan Marine Equipmen
証明: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
モデル番号: 標準またはカスタマイズされた

お支払配送条件:

最小注文数量: 1台
価格: Based on quotation
パッケージの詳細: 標準パレットまたはカスタマイズされた梱包を輸出します
受渡し時間: プロジェクト要件に基づく
支払条件: T/T、L/C
供給の能力: プロジェクトの要件に基づいたカスタマイズされた生産
ベストプライス 連絡先

詳細情報

モデル: ダビット-JYSG140 ウインチ: JYWS70L救命ボートウインチ
ダビットロード: 最大。 145KN ワッチの負荷: 最大。 70KN
ボートの種類: JY-QFN-10.9 ダビットの荷重を下げる: 分。 24KN、Max.140KN
低速: S=(0.4+0.02×H) (満員ボート)
ハイライト:

船の救命装置のダビット

,

横の救命ボートのダビット

,

救命ボートのダビット

製品の説明

望遠鏡式救命艇吊艇架・水平移動型

製品概要

望遠鏡式救命艇吊艇架は、救命艇を格納位置と舷外展開位置の間で移動させ、その後、対応するウインチと索具でボートを水中に降ろすための水平移動式展開装置です。重力式起伏アーム吊艇架とは異なり、その主な選択特徴は、重力駆動のアーム起伏ではなく、吊艇架装置の水平移動にあります。

記載されている構成は、格納位置にある救命艇での乗船、およびボートを展開位置に移動させた後の連続降下のために設計されています。リモートブレーキ制御により、救命艇内部から降下を制御でき、デッキ側でのブレーキ操作も可能です。回収は、油圧モーター駆動の救命艇ウインチによって行われます。



クイックスペック

  • 吊艇架タイプ:望遠鏡式/水平移動式救命艇吊艇架。
  • 記載最大吊艇架荷重:145 kN。
  • 記載降下荷重範囲:24~140 kN。
  • 対応ウインチ荷重:供給構成では最大70 kN。
  • 操作:格納位置での乗船、水平舷外移動、リモート制御降下、動力回収。
  • 回収駆動:対応救命艇ウインチの油圧モーター。
  • 表面処理:供給仕様では、ショットブラストSa2.5、亜鉛リッチエポキシプライマー、2×40μm。

主要技術パラメータ

項目 記載構成 技術注記
公開吊艇架モデル SG140 顧客向けモデル参照から公開モデル接頭辞を削除
公開対応ウインチ WS70L 油圧救命艇ウインチ
記載対応ボート QFN-10.9 ソース文書はボートタイプを特定していますが、現在の対応承認は確認中です
最大吊艇架荷重 145 kN 供給技術文書の吊艇架定格
最大ウインチ荷重 70 kN 個別のウインチ定格であり、吊艇架定格ではありません
吊艇架降下荷重 24~140 kN ソースに記載されている最小/最大範囲
降下速度 S = (0.4 + 0.02H) m/s 満載ボートの場合。H = 最軽量航海状態における吊艇架ヘッドと水面との高さ
降下制御 ボートからのリモート制御。デッキ側でのブレーキ操作も可能 供給説明におけるウインチブレーキ装置へのワイヤー接続
回収 油圧モーター駆動ウインチ 格納位置への動力回収
ウインチ安全機能 一方向ブレーキ、ディスク式アキシャル摩擦クラッチ、安全装置付き手動ホイストクランク ソース仕様に記載の通り
表面処理 Sa2.5 ショットブラスト
プライマー エポキシ亜鉛リッチ防食塗料、2×40μm ソースコーティング声明



構造とコンポーネント

ソース文書では、本製品を望遠鏡式救命艇吊艇架として特定していますが、図面のタイトルでは「水平移動式救命艇吊艇架」という表現を使用しています。そのため、フロントエンドページでは両方の用語を使用しています。なぜなら、これらは同じ機能的な選択次元を説明しているからです。つまり、ボートを格納位置から展開位置まで水平に移動させてから垂直に降下させることです。

記載されているシステムには、吊艇架構造、救命艇ウインチ、索具、リモート制御ワイヤー装置、係留装置、および格納と展開に必要なインターフェースが含まれています。正確な望遠鏡駆動方法、水平移動ストローク、ガイド/ローラー配置、および基礎構造は、現在のソースでは十分に文書化されておらず、承認済みのGAから確認する必要があります。



駆動と制御

吊艇架がボートを展開位置に移動させた後、救命艇はウインチブレーキ制御下で重力によって降下します。乗組員は、リモート制御ワイヤーを介して救命艇内部から降下ブレーキを制御できますが、デッキからもブレーキを操作できます。

回収は、ウインチに恒久的に取り付けられた油圧モーターによって行われます。ソース仕様では、ウインチ駆動には一方向ブレーキ、ディスク式アキシャル摩擦クラッチ、および安全装置付き手動ホイストクランクが含まれているとも記載されています。



仕組み

乗船:人員は、救命艇が格納位置にある間に乗船します。舷外展開:望遠鏡式/水平移動式装置が、吊り下げられたボートを展開位置に移動させます。降下:ボートは、ボートまたはデッキからリモート制御されるウインチブレーキによって、重力下で降下します。回収:油圧ウインチがボートを巻き上げ、吊艇架がボートを格納位置に戻します。



設置とメンテナンス

水平移動ジオメトリにより、デッキエンベロープ、 overhead clearance、移動ストローク、フック間隔、サポート/基礎の整合性が重要な設置入力となります。新造またはレトロフィット作業の場合、造船所は既存のデッキ/基礎配置、ボートの主要寸法と積載重量、格納位置、必要な移動/リーチ、および降下高さを提供する必要があります。

供給された技術ページには、検査と試験はIMO決議MSC.81(70)に従う必要があると記載されています。現在のプロジェクト文書には、適用されるLSAコード/SOLAS要件、承認されたマニュアル、試験記録、および船舶の旗と分類会社によって要求される認証ルートも特定する必要があります。



選択と問い合わせガイド

1. 救命艇モデル、満載展開重量、フック間隔、格納位置のGAを提供してください。

2. 必要な水平移動/リーチ、展開側、および利用可能なデッキ/overhead envelope を確認してください。

3. 新造または交換作業に必要な降下高さと現在のウインチ/索具配置を提供してください。

4. 油圧/電気インターフェース、基礎配置、および必要な回収条件を確認してください。

5. 供給を最終決定する前に、現在のクラス、旗、MEDまたはその他の法定認証要件を確認してください。



用途

完全密閉型救命艇 | 降下前にボートの水平移動が必要な船体レイアウト | 新造救命設備 | 既存船の望遠鏡式/水平吊艇架交換プロジェクト



図面と写真

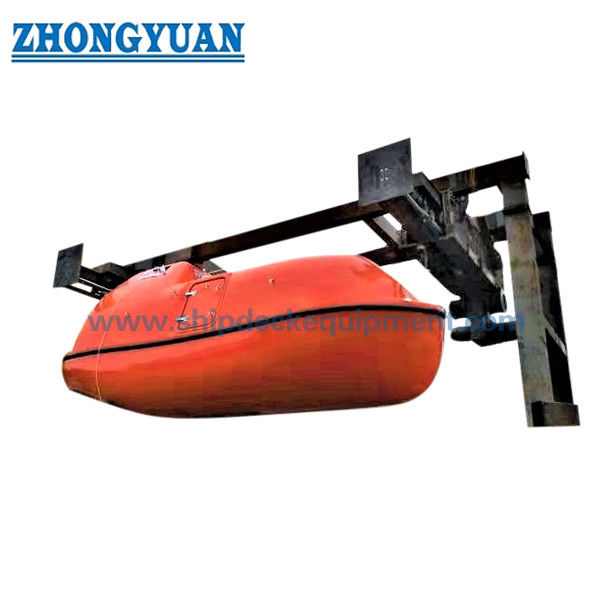

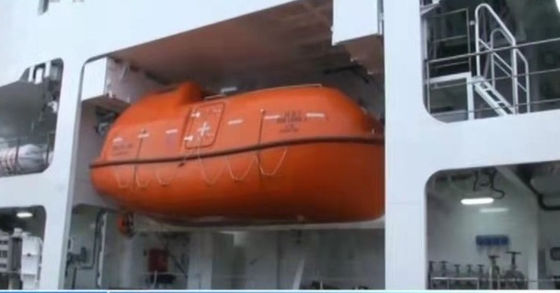

望遠鏡式救命ボート デビット 横向き移動型

望遠鏡式救命ボート デビット 横向き移動型

望遠鏡式救命ボート デビット 横向き移動型

よくある質問

Q1. 望遠鏡式救命艇吊艇架と重力式起伏吊艇架の違いは何ですか? 望遠鏡式/水平移動式吊艇架は、ボートを格納位置と展開位置の間で水平に移動させますが、重力式起伏吊艇架は、ボートを舷外にスイングさせる起伏アームを使用します。

Q2. 70 kNのウインチ荷重は、吊艇架の最大荷重145 kNと同じですか? いいえ。これらは別個に記載された定格であり、同じ値として提示されるべきではありません。

Q3. 既存の望遠鏡式吊艇架は、古いモデル番号からのみ交換できますか? いいえ。ボート荷重、フック間隔、移動/リーチ、降下高さ、ウインチ/索具、およびデッキ基礎を確認する必要があります。
