SWLの確認付きの海上ローラーフェアリード (SVL)
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 技術基準: | GB/T 10105-88 | タイプ: | オープンタイプ |
|---|---|---|---|
| ローラー直径: | 150～450mm | ローラーいいえ。: | 2/3 ローラー |
| ローラー重量: | 24.8~310kg | 材料: | 軟鋼、C-Mn鋼、ステンレス鋼、鋳鋼、ダクタイル鋳鉄 |
| 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層,電化,ポーリング,個別表面処理が可能です. | 分類証明書: | CCS、NK、BV、ABS、DNV-GL、LR、KR、IRS、RSなど |
| ハイライト: | 鋳造鋼の船用ローラーボタン |
||
製品の説明
SWLの確認付きの海上ローラーフェアリード (SVL)
製品概要
この船用ローラーフェアリードは,着陸システム用の負荷を負担するガイド装置として設計されています.
この装置は,従来のフェアリードとは異なり,検証された安全作業負荷 (SWL) と安全因数で設計されており,実際の固定力下で信頼性の高いパフォーマンスを保証します.
高品質 の 鋳型 鉄 ロール,精密 な 機械 加工,最適 化 さ れ た 潤滑 システム は,円滑 な 回転 と ロープ の 磨き を 減らす こと を 保証 し ます.
要求の高い海洋環境で鋼鉄ロープと合成ロープの両方に適しています
速やかな仕様
- ローラー直径:150~450mm →ロープ処理能力を定義する
- SWL: 254~1766 kN → 許容される作業負荷を定義する
- 安全系数: 1.35 〜 2.09 → 構造の安全率を示します
- ローラータイプ: 2 / 3 ローラー → 誘導能力を決定する
- 材料: 鋳造鋼のローラー + 鋼のベース → 耐久性
- 軸:高強度鋼 → 負荷伝送
- ローヤリング:銅のブッシュ →耐磨性
- 潤滑: オイルチャネル → 滑らかな回転
- 表面:Sa2.5 +プライマー →腐食防止
- 標準:海事GB10105-88
主な技術パラメータ
| ローラー・ディア | 適正なワイヤロープ直径 | サイズ | 体重 | |||||||||
| PPロープ | ナイロン |
鋼鉄のワイヤロープ (155kgf / mm2) |
||||||||||
| 6 × 24 | 6 × 37 | D1 | d0 | d7 | H | s | t | K | 体重 | |||
| 150 | 32 | 45 | 17 | 15. 0 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.5 | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28. 0 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.5 | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41.0 | 39. 0 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | - | 44.5 | 43 | 630 | 210 | 179 | 316 | 7 | 20 | 14 | 310 |
| ローラー・ディア | A について | L について | 適したワイヤロープダイア | |||||
| PPロープ | マリラロープ | 鋼鉄のワイヤロープ (G B 11 02) 張力強度 (f/mm2 の 155 kg) |
SWL KN (tf) |
安全性要因 | ||||
| 6 × 24 | 6 × 37 | |||||||
| 150 | 420 | 740 | 32 | 45 | 17.0 | 15 | 254 (((26) について | 2.00 |
| 200 | 530 | 930 | 40.00 | 55 | 22.5 | 19.5 | 412 (((42) | 1.92 |
| 250 | 640 | 1100 | 45 | 65 | 24 | 24 | 550 (((56) | 2.09 |
| 300 | 750 | 1270 | 50 | 70 | 30 | 28 | 824(84) | 1.53 |
| 350 | 860 | 1440 | 55 | 75 | 37.5 | 34.5 | 1196 (((122) | 1.48 |
| 400 | 970 | 1610 | 65 | 80 | 41.0 | 39.0 | 1452 (((148) | 1.35 |
| 450 | 1080 | 1800 | 80 | - | 44.5 | 43 | 1766 (((180) | 1.58 |
選択ガイド
ステップ 1 ロール直径を選択 →ロープサイズに基づいて
ステップ2 ロープタイプ → 鉄鋼線または合成ロープの確認
ステップ3 確認 SWL → 最大固定荷重を超えなければならない
ステップ4 動的条件の安全因子 → より高い値をチェック
ステップ 5 ロールの量を選択する → 鉛の角度に基づいて
ステップ6 潤滑の確認 → 長期的信頼性
構造
鋳造鋼のローラー 鋼のベース 軸 銅のブッシュ 潤滑管
カスタム属性
- SWL: 254~1766 kN → 負荷容量
- 安全因子: 1.35 〜 2.09 → 構造の安全性
- 材料: 鋳鋼 → 強度
- 軸:高強度 → 負荷移転
- ローヤリング: 銅の茂み → 耐久性
- 潤滑: オイルチャネル → 滑らかな回転
- 認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
調査ガイド
ロープ直径,SWL要件,ロープタイプ,ロール番号,認証要件を記載する.
働き方
ロープは,摩擦を軽減し負荷を分散させる回転ローラーを通過します.SWLは,定義された負荷下で安全な操作を保証します.
申請
船の固定システム 荷重の下でのロープガイド 鋼鉄ワイヤロープハンドリング
認定 と 利点
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS;SWLを検証し,ロープの磨きが減少し,スムーズな回転,高い構造的信頼性
図解と写真

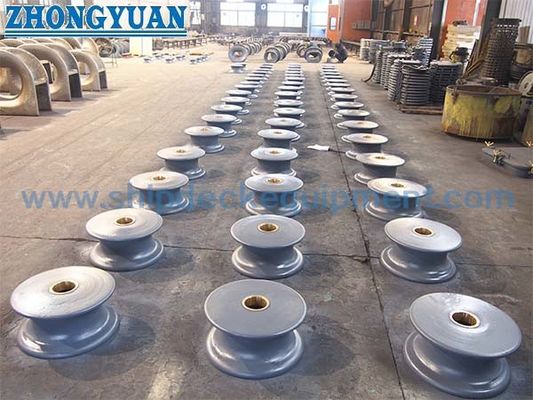

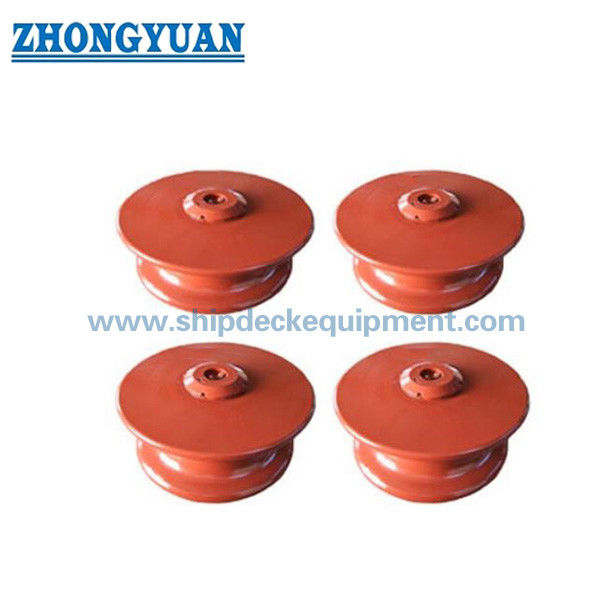

商品の写真です
注文
MOQ: 1 納期: 30~60日
よくある質問
Q1: SWLをどのように選ぶか?
A: SWLは最大着陸負荷より高くなければならない.
Q2: なぜ安全性は重要なのか?
A: 動的負荷下で信頼性を保証します.
Q3:なぜローラーフェアリードを使うのか?
A: ロープの磨きを減らし,使用寿命を向上させる.
