150×450mm 船舶のアンローイングのための確認されたSWLと安全性要因を持つ海洋ローラーフェアリード
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipment |
| 証明: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| モデル番号: | 標準的で、カスタマイズされる |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | As per quotation |
| パッケージの詳細: | パレットまたはカスタマイズされる |
| 受渡し時間: | 提供によって |
| 支払条件: | TT、L/C |
| 供給の能力: | 顧客の必要性を満たしなさい |
|
詳細情報 |
|||
| 技術基準: | GB/T 10105-88 | タイプ: | オープンタイプ |
|---|---|---|---|
| ローラー直径: | 150～450mm | ローラーいいえ。: | 2/3 ローラー |
| ローラー重量: | 24.8~310kg | 材料: | 軟鋼、C-Mn鋼、ステンレス鋼、鋳鋼、ダクタイル鋳鉄 |
| 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層,電化,ポーリング,個別表面処理が可能です. | 分類証明書: | CCS、NK、BV、ABS、DNV-GL、LR、KR、IRS、RSなど |
| ハイライト: | 鋳造鋼の船用ローラーボタン |
||
製品の説明
150～450mm マリンローラーフェアリード (検証済みSWL & 安全率付き) 船舶係留用
製品概要
このマリンローラーフェアリードは、係留システム用の荷重支持ガイド装置として設計されています。
従来のフェアリードとは異なり、このユニットは検証済みの安全作業荷重（SWL）と安全率を備えており、実際の係留力下での信頼性の高い性能を保証します。
高品質の鋳鋼ローラー、精密機械加工、最適化された潤滑システムにより、スムーズな回転とロープの摩耗低減を実現します。
過酷な海洋環境での鋼線ロープと合成ロープの両方に適しています。
クイックスペック
- ローラー径: 150～450 mm → ロープ取り扱い能力を定義
- SWL: 254～1766 kN → 許容作業荷重を定義
- 安全率: 1.35～2.09 → 構造上の安全マージンを示す
- ローラータイプ: 2 / 3ローラー → ガイド能力を決定
- 材質: 鋳鋼ローラー + スチールベース → 強度と耐久性
- シャフト: 高強度鋼 → 荷重伝達
- ベアリング: カッパーブッシュ → 耐摩耗性
- 潤滑: オイルチャンネル → スムーズな回転
- 表面: Sa2.5 + プライマー → 防食
- 規格: 海事 GB10105-88
主な技術パラメータ
| ローラー径 | 適合ワイヤーロープ径 | 寸法 | 重量 | |||||||||
| PPロープ | ナイロン |
鋼線ロープ (155kgf / mm2) |
||||||||||
| 6 X 24 | 6 X 37 | D1 | d0 | d7 | H | s | t | K | kg | |||
| 150 | 32 | 45 | 17 | 15. 0 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.5 | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28. 0 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.5 | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41.0 | 39. 0 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | - | 44.5 | 43 | 630 | 210 | 179 | 316 | 7 | 20 | 14 | 310 |
| ローラー径 | A | L | 適合ワイヤーロープ径 | |||||
| PPロープ | マニラロープ | 鋼線ロープ ( G B 11 02 ) 引張強度 ( 155 kg f/mm2 ) |
SWL KN(tf) |
安全率 | ||||
| 6 X 24 | 6 X 37 | |||||||
| 150 | 420 | 740 | 32 | 45 | 17.0 | 15 | 254(26) | 2.00 |
| 200 | 530 | 930 | 40.00 | 55 | 22.5 | 19.5 | 412(42) | 1.92 |
| 250 | 640 | 1100 | 45 | 65 | 24 | 24 | 550(56) | 2.09 |
| 300 | 750 | 1270 | 50 | 70 | 30 | 28 | 824(84) | 1.53 |
| 350 | 860 | 1440 | 55 | 75 | 37.5 | 34.5 | 1196(122) | 1.48 |
| 400 | 970 | 1610 | 65 | 80 | 41.0 | 39.0 | 1452(148) | 1.35 |
| 450 | 1080 | 1800 | 80 | - | 44.5 | 43 | 1766(180) | 1.58 |
選定ガイド
ステップ1 – ローラー径の選定 → ロープサイズに基づく
ステップ2 – ロープタイプの確認 → 鋼線または合成ロープ
ステップ3 – SWLの確認 → 最大係留荷重を超える必要がある
ステップ4 – 安全率の確認 → 動的条件では高くする
ステップ5 – ローラー数の選定 → リード角に基づく
ステップ6 – 潤滑の確認 → 長期的な信頼性のために
構造
鋳鋼ローラー | スチールベース | シャフト | カッパーブッシュ | 潤滑チャンネル
カスタム属性
- SWL: 254～1766 kN → 荷重容量
- 安全率: 1.35～2.09 → 構造上の安全性
- 材質: 鋳鋼 → 強度
- シャフト: 高強度 → 荷重伝達
- ベアリング: カッパーブッシュ → 耐久性
- 潤滑: オイルチャンネル → スムーズな回転
- 認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, メーカー試験証明書
問い合わせガイド
ロープ径、SWL要件、ロープタイプ、ローラー数、認証要件を提供してください。
仕組み
ロープは回転ローラーの上を通過し、摩擦を減らし荷重を分散します。SWLは規定荷重下での安全な操作を保証します。
用途
船舶係留システム | 荷重下でのロープガイド | 鋼線ロープ取り扱い
認証と利点
認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; 検証済みSWL、ロープ摩耗低減、スムーズな回転、高い構造信頼性。
図面と写真

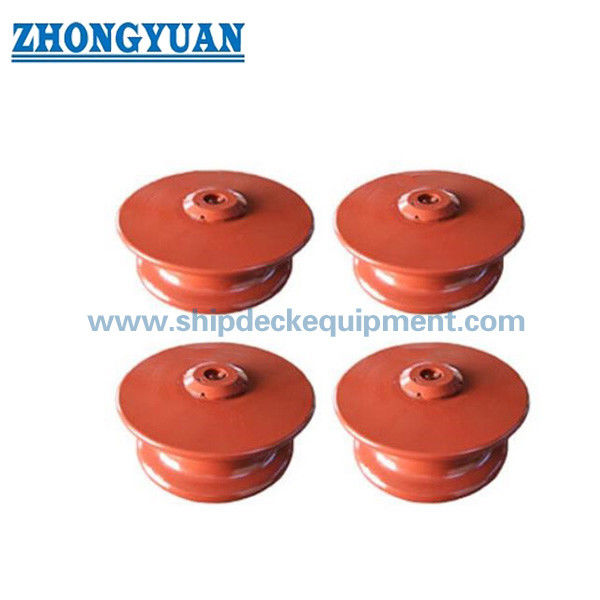

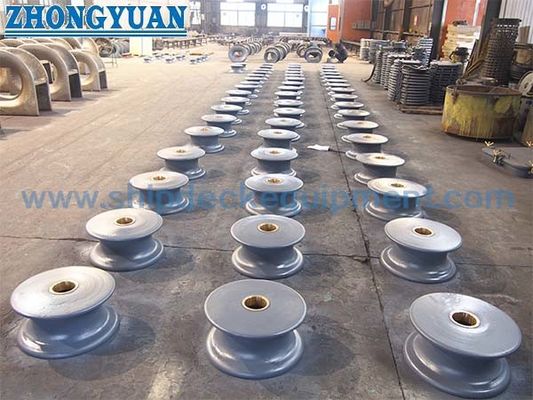

概略図 | 製品写真
注文
MOQ: 1 | 納期: 30～60日
よくある質問
Q1: SWLの選び方は？
A: SWLは最大係留荷重よりも高くする必要があります。
Q2: 安全率が重要なのはなぜですか？
A: 動的荷重下での信頼性を保証します。
Q3: ローラーフェアリードを使用する理由は？
A: ロープの摩耗を減らし、耐用年数を延ばします。
