150-450mm オープンタイプ 3連ローラー船側フェアリード | JIS F2014 船舶係留用ロープガイド
製品概要
オープンタイプの3連ローラー船側フェアリードは、柔軟なロープの導入と多方向のロープ制御が必要な船側、船首または船尾デッキエリアに沿って係留ロープを案内するために設計されています。
このページでは、JIS F 2014に準拠したオープンタイプ3連ローラー配置に焦点を当てています。規格には、オープンダブルローラー、オープン3連ローラー、クローズドダブルローラー、クローズド3連ローラーの形式が含まれており、この製品はそのオープンタイプ3連ローラーバージョンです。
クローズドタイプのフェアリードと比較して、オープン構造は上部カバープレートがなく、外部デッキからのロープの導入が容易です。ロープの方向が操作中に変化する可能性のある船側係留位置に適しています。
ローラーは、鋼板製ローラーまたは鋳鋼製ローラーとして供給可能です。古い規格の参照には鋳鉄製ローラーが含まれる場合がありますが、当社の供給範囲では、強度と耐久性の向上を目的として通常鋳鋼を使用しています。
滑らかなローラー表面と適切なローラー配置により、摩擦が軽減され、ロープ表面の保護に役立ち、係留作業中のロープ案内の改善に貢献します。
クイックスペック
• ローラー径: 150-450 mm -> 一般的な船側係留ロープガイドサイズをカバー
• タイプ: オープンタイプ 3連ローラー -> 多方向ガイダンスによる柔軟なロープ導入
• 規格: JIS F 2014 -> 日本の船側フェアリード基準規格
• ローラー材質オプション: 鋼板製ローラー / 鋳鋼製ローラー -> プロジェクト要件に応じて選択
• 現在の供給優先: 鋳鋼製ローラー -> 旧鋳鉄製ローラーよりも強度と耐久性が高い
• 構造: 上部カバープレートなしのオープンフレーム -> ロープの挿入と点検が容易
• 機能: ロープ案内と摩擦低減 -> 作業中の係留ロープを保護
• 表面処理: Sa2.5ブラスト + エポキシコーティング / 亜鉛メッキ / ポリッシュ / カスタム -> 海洋腐食保護
• カスタマイズ: ローラー材質、コーティング、寸法、認証はプロジェクト図面で確認可能
• 認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, メーカー試験証明書
JIS F 2014 形式説明
• オープンタイプダブルローラー -> 2つのローラー、オープン構造、容易なロープ導入
• オープンタイプ3連ローラー -> 3つのローラー、オープン構造、改善されたロープ方向制御
• クローズドタイプダブルローラー -> 上部カバー付き2つのローラー、制御されたロープ経路
• クローズドタイプ3連ローラー -> 上部カバー付き3つのローラー、制御されたロープ経路とより強力なロープ保持
この製品ページは、オープンタイプ3連ローラー船側フェアリード用です。オープンタイプは柔軟性を重視して設計されており、クローズドタイプは制御されたロープ経路を重視して設計されています。
主要技術パラメータ
| 公称径 (mm) | D (mm) | L (mm) | I (mm) | I1 (mm) | I2 (mm) |
| 150 | 150 | 1160 | 420 | 160 | - |
| 200 | 200 | 1460 | 530 | 200 | - |
| 250 | 250 | 1740 | 640 | 230 | - |
| 300 | 300 | 2020 | 750 | 260 | - |
| 350 | 350 | 2300 | 860 | 290 | - |
| 400 | 400 | 2580 | 970 | 320 | - |
| 450 | 450 | 2880 | 1080 | 360 | - |
オープンタイプ鋼板製ローラーフェアリード
| 公称径 mm |
ローラー D mm |
外径 D1 mm |
ローラー参照 D2 mm |
コア参照 D3 mm |
主高さ H mm |
ベース参照 b x h mm |
シート径 d mm |
概算質量 |
| 150 | 150 | 240 | 220 | 140 | 150 | 190 x 75 | 80 | 21.2 kg |
| 200 | 200 | 310 | 280 | 190 | 185 | 230 x 85 | 95 | 37.8 kg |
| 250 | 250 | 380 | 340 | 250 | 220 | 265 x 100 | 110 | 57.9 kg |
| 300 | 300 | 440 | 400 | 300 | 240 | 320 x 100 | 120 | 88.5 kg |
| 350 | 350 | 500 | 455 | 350 | 260 | 350 x 100 | 135 | 131 kg |
| 400 | 400 | 560 | 520 | 410 | 280 | 380 x 100 | 150 | 178 kg |
| 450 | 450 | 620 | 580 | 450 | 292 | 410 x 100 | 185 | 230 kg |
オープンタイプ鋳鉄製ローラーフェアリード
| 公称径 mm |
ローラー D mm |
外径 D1 mm |
ローラー参照 D2 mm |
内径 D5 mm |
主高さ H mm |
ベース参照 b x h mm |
シート径 d mm |
概算質量 |
| 150 | 150 | 240 | 220 | 90 | 150 | 190 x 75 | 80 | 32.1 kg |
| 200 | 200 | 310 | 280 | 130 | 185 | 230 x 85 | 95 | 64.6 kg |
| 250 | 250 | 380 | 340 | 170 | 220 | 265 x 100 | 110 | 108 kg |
| 300 | 300 | 440 | 400 | 210 | 240 | 320 x 100 | 120 | 159 kg |
| 350 | 350 | 500 | 455 | 250 | 260 | 350 x 100 | 135 | 235 kg |
| 400 | 400 | 560 | 520 | 290 | 280 | 380 x 100 | 150 | 336 kg |
注: 上記の表は、オープンタイプ3連ローラー船側フェアリードの主要寸法に従っています。'-' は提供されたデータに値が表示されていないことを示します。
選定ガイド
ステップ1 - フェアリード形式の確認 -> 柔軟なロープ導入と多方向ガイダンスが必要な場合は、オープンタイプ3連ローラー形式を選択
ステップ2 - 公称直径の選択 -> ロープサイズとデッキ配置に基づいて150-450 mmを選択
ステップ3 - ローラー材質の確認 -> プロジェクト仕様に応じて鋼板製ローラーまたは鋳鋼製ローラーを選択
ステップ4 - オープンタイプまたはクローズドタイプの要件の確認 -> オープンタイプは柔軟性のため、クローズドタイプは制御されたロープ経路のため
ステップ5 - 取付位置の確認 -> 船側、船首デッキ、船尾デッキまたはその他の係留ロープ導入エリア
ステップ6 - コーティングと認証の確認 -> プロジェクト要件に応じて海洋コーティング、亜鉛メッキまたはクラス証明書を選択
構造
オープンフレーム | 3連ローラー | サイドサポート構造 | ローラーシャフト | ベース構造 | 船側取付配置
設計と品質の利点
• オープンタイプ構造 -> ロープの導入と目視検査が容易
• 3連ローラー配置 -> ダブルローラー配置よりも優れたロープ方向制御
• 鋳鋼製ローラーオプション -> 旧鋳鉄製と比較して高い強度と耐久性向上
• 鋼板製ローラーオプション -> 特定のプロジェクト要件に対応する柔軟な製作選択肢
• 滑らかなローラー表面 -> 摩擦を軽減し、係留ロープを保護
• 大型サイズ範囲 -> 150-450 mmの公称ローラー径をカバー
• カスタムコーティング -> 海洋腐食環境に適しています
カスタム属性
- 製品タイプ: オープンタイプ3連ローラー船側フェアリード -> 船側またはデッキ端での係留ロープ案内に使用
- 規格: JIS F 2014 -> 日本の船側フェアリード基準規格
- 公称直径: 150-450 mm -> 一般的な船舶係留ロープガイドサイズをカバー
- ローラー配置: 3連ローラー -> ロープ方向制御と荷重分散を改善
- 構造タイプ: オープンタイプ -> ロープの挿入と点検が容易
- ローラー材質: 鋼板製 / 鋳鋼製 -> プロジェクト要件に応じて選択
- 供給優先: 鋳鋼製 -> 海洋係留用途でより強度と耐久性が高い
- 表面処理: Sa2.5ブラスト + エポキシ / 亜鉛メッキ / ポリッシュ / カスタム -> 海洋腐食保護
- 用途: 船側係留ロープ案内 -> 船首、船尾、船側デッキ位置に適しています
- 認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, メーカー試験証明書 -> プロジェクト文書および検査要件をサポート
問い合わせガイド
• 必要とされるフェアリード形式: オープンタイプ3連ローラー
• 公称ローラー直径: 150, 200, 250, 300, 350, 400 または 450 mm
• ローラー材質の優先順位: 鋼板製ローラーまたは鋳鋼製ローラー
• ロープの種類とロープ径
• 取付位置とデッキ配置
• 表面処理の要件
• 認証と検査の要件
• 正確なローラー構造寸法が必要な場合の図面またはGA図の要件
仕組み
ロープがオープンフェアリード構造に入る -> ロープがローラーに接触する -> ローラーがロープの方向をガイドし、摩擦を低減する -> オープンフレームにより、柔軟なロープ導入と検査が可能になる -> 係留ロープが船側またはデッキ端に沿って安全に案内される。
用途
船側係留 | 船首デッキロープ案内 | 船尾デッキロープ案内 | 貨物船 | バージ | 作業船 | 一般船舶係留設備
認証と利点
認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, メーカー試験証明書。利点には、オープンなロープ導入、3連ローラーガイダンス、鋳鋼製ローラーオプション、滑らかなロープ接触面、カスタマイズ可能なコーティング/材質が含まれます。
図面と写真

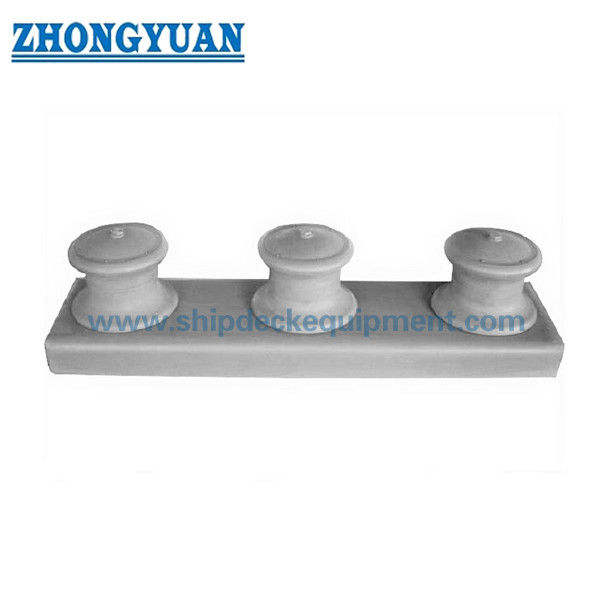

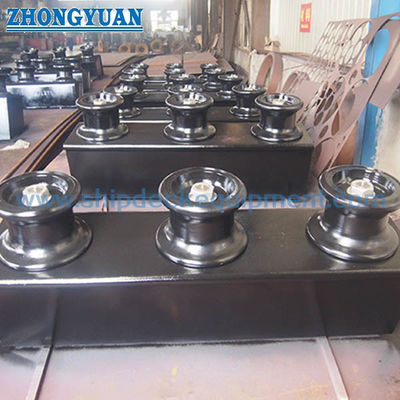

一般配置図と製品写真
