150～450mm 閉鎖型二連ローラー船側フェアリード（船舶係留設備用）
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 技術基準: | JIS F 2014-1987 | タイプ: | BF&BS クローズドタイプ |
|---|---|---|---|
| ローラー直径: | 150～450mm | ローラーいいえ。: | 2つのローラー |
| ローラー重量: | 21.2～230kg | 材料: | 軟鋼、C-Mn鋼、ステンレス鋼、鋳鋼、ダクタイル鋳鉄 |
| 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層,電化,ポーリング,個別表面処理が可能です. | 分類証明書: | CCS、NK、BV、ABS、DNV、LR、KR、IRS、RSなど |
| ハイライト: | 船舶用フェアリードロール,船舶の固定装置のローラー,密閉型船舶用フェアリードロール |
||
製品の説明
150～450 mm クローズドタイプ二連ローラー船側フェアリード（船舶係留設備用）
製品概要
JIS F 2014 型BF BS クローズドタイプ船側フェアリードは、船側および甲板上の係留索の方向を変更・案内するために設計されています。クローズドフレームは索路を制御し、係留作業中のロープの飛び出しリスクを低減します。また、二連ローラーはスムーズなロープ案内を提供し、ワイヤーロープ、マニラロープ、ナイロンロープの摩耗を軽減します。
このページでは、クローズドタイプ二連ローラー構成に焦点を当てています。オープンタイプフェアリードや三連ローラークローズドタイプフェアリードとは異なり、構造がよりコンパクトで、索路の制御性が高くなっています。製品はJIS F 2014-1987に準拠して供給可能で、ローラー直径は150mmから450mmまで、材質や表面処理はプロジェクト要件に応じてカスタマイズ可能です。
クイックスペック
- 技術規格：JIS F 2014-1987 → この日本規格船側フェアリードの製造および寸法基準として使用されます。
- タイプ：BF & BS クローズドタイプ → 係留索の案内を制御するためのクローズドフレーム設計。
- ローラー直径：150～450 mm → ロープサイズ、索路、船舶係留配置に応じて選択されます。
- ローラー数量：2連ローラー → コンパクトなクローズドタイプの索路変更および案内に適しています。
- ローラー重量範囲：21.2～230 kg → この製品シリーズの参考重量範囲。
- 適用ロープ：ワイヤーロープ、マニラロープ、ナイロンロープ → 船舶係留方法およびロープ仕様に応じて選択されます。
- 材質：軟鋼、C-Mn鋼、ステンレス鋼、鋳鋼またはダクタイル鋳鉄 → 強度、腐食性、プロジェクト要件に応じて選択されます。
- 表面処理：ブラスト処理 Sa2.5 + エポキシショッププライマー1層、亜鉛めっき、研磨またはカスタマイズ処理 → 海洋腐食保護要件に応じて選択されます。
- カスタマイズ：可能 → 図面および船級要件に応じて、材質、コーティング、プロジェクト固有の詳細を確認できます。
主要技術パラメータ
以下の表は、JIS F 2014 型BF BS クローズドタイプ二連ローラー船側フェアリードの寸法データを使用しています。提供されていない荷重またはサイズデータは追加されていません。
| 呼び径 (mm) | D (mm) | L (mm) | I (mm) | I2 (mm) |  |
| 150 | 150 | 1020 | 420 | 300 | |
| 200 | 200 | 1190 | 530 | 330 | |
| 250 | 250 | 1430 | 640 | 395 | |
| 300 | 300 | 1610 | 750 | 430 | |
| 350 | 350 | 1890 | 860 | 515 | |
| 400 | 400 | 2100 | 970 | 565 | |
| 450 | 450 | 2360 | 1080 | 640 |
1. クローズドタイプ鋳鉄ローラーフェアリード - メインウェブサイト寸法
| 呼び 径 |
D | D1 | D2 | D3 | D4 (ブッシュ) |
H | h | B | L | L1 | L2 | L3 | D7 | D8 | ローラー 質量 kg |
支持 BF kg |
支持 DF kg |
| 150 | 150 | 240 | 220 | 100 | 61 | 160 | 58 | 220 | 200 | 75 | 50 | 75 | 100 | 62 | 28.5 | 43.6 | 53.8 |
| 200 | 200 | 310 | 280 | 120 | 76 | 190 | 67 | 280 | 230 | 75 | 50 | 75 | 120 | 77 | 56.9 | 74.4 | 103 |
| 250 | 250 | 380 | 340 | 140 | 87 | 220 | 77 | 340 | 270 | 100 | 75 | 100 | 140 | 87 | 97.9 | 89.9 | 132 |
| 300 | 300 | 440 | 400 | 180 | 102 | 240 | 86 | 400 | 300 | 100 | 75 | 100 | 180 | 102 | 142 | 168 | 236 |
| 350 | 350 | 500 | 455 | 220 | 117 | 260 | 95 | 460 | 350 | 110 | 90 | 125 | 220 | 117 | 211 | 217 | 306 |
| 400 | 400 | 560 | 520 | 260 | 128 | 280 | 105 | 520 | 400 | 110 | 90 | 125 | 260 | 128 | 284 | 294 | 415 |
クローズドタイプ鋼板製ローラーフェアリード - メインウェブサイト寸法
| 呼び 径 |
D | D1 | D2 | D3 (ブッシュ) |
H | h | B | L | L1 | L2 | L3 | D7 | D8 | ローラー 質量 kg |
支持 BS kg |
支持 DS kg |
| 150 | 150 | 240 | 220 | 61 | 160 | 58 | 220 | 200 | 75 | 50 | 75 | 100 | 62 | 21.2 | 43.6 | 53.8 |
| 200 | 200 | 310 | 280 | 76 | 190 | 67 | 280 | 230 | 75 | 50 | 75 | 120 | 77 | 35.0 | 74.4 | 103 |
| 250 | 250 | 380 | 340 | 87 | 220 | 72 | 340 | 270 | 100 | 75 | 100 | 140 | 87 | 52.1 | 89.9 | 132 |
| 300 | 300 | 440 | 400 | 102 | 240 | 86 | 400 | 300 | 100 | 75 | 100 | 180 | 102 | — | — | — |
| 350 | 350 | 500 | 455 | 117 | 260 | 95 | 460 | 350 | 110 | 90 | 125 | 220 | 117 | — | — | — |
| 400 | 400 | 560 | 520 | 128 | 280 | 105 | 520 | 400 | 110 | 90 | 125 | 260 | 128 | — | — | — |
| 450 | 450 | 620 | 580 | 141 | 290 | 105 | 580 | 450 | 125 | 100 | 150 | 280 | 141 | — | — |
— |
選定ガイド
ステップ1：フェアリードタイプを確認 = BF & BS クローズドタイプ → オープンローラーガイドではなく、係留索に制御されたクローズド索路が必要な場合にこの製品を選択します。
ステップ2：ローラー直径を確認 = 150～450 mm → 呼び径をロープサイズ、索路、船側係留配置に合わせます。
ステップ3：ローラー数量を確認 = 2連ローラー → 三連ローラー配置が不要な、コンパクトな方向変更およびロープ案内に適しています。
ステップ4：ロープタイプを確認 = ワイヤーロープ、マニラロープ、またはナイロンロープ → ロープの材質によっては、異なる表面仕上げやローラー接触品質が必要になる場合があります。
ステップ5：材質を確認 = 軟鋼、C-Mn鋼、ステンレス鋼、鋳鋼、またはダクタイル鋳鉄 → プロジェクト仕様、腐食環境、船級要件に応じて選択します。
ステップ6：コーティングを確認 = Sa2.5 + エポキシショッププライマー、亜鉛めっき、研磨、またはカスタマイズ → 造船所の塗装システムおよび海洋腐食保護の必要性に応じて表面処理を選択します。
ステップ7：認証要件を確認 = プロジェクト船級証書またはメーカー試験証書 → 見積もりおよび製造前に必要な船級協会の確認を推奨します。
構造
クローズドフレーム | 二連ガイドローラー | ローラーシャフト | サイドサポート構造 | ベース/マウンティング構造 | ロープ接触面 | 保護表面処理
設計および品質上の利点
- クローズドタイプの構造は、作業中に係留索をガイドパス内に保持するのに役立ちます。
- 二連ローラー構成は、コンパクトな配置でスムーズなロープ方向変更を提供します。
- スムーズなローラーとフレームの接触面は、係留作業中のロープの摩耗を軽減するのに役立ちます。
- 材質オプションは、軟鋼、C-Mn鋼、ステンレス鋼、鋳鋼、ダクタイル鋳鉄など、さまざまなプロジェクト要件をサポートします。
- 表面処理オプションは、造船所のコーティング要件および海洋腐食保護のニーズに合わせることができます。
- 製造は、JIS F 2014-1987およびプロジェクト図面要件に従って手配できます。
カスタム属性
- 技術規格：JIS F 2014-1987 → 製造および寸法基準規格を確認します。
- 製品タイプ：BF & BS クローズドタイプ → 制御されたロープ案内のためのクローズドフレーム構成を特定します。
- ローラー直径：150～450 mm → ロープ経路と係留配置に合わせるための主要な選択パラメータ。
- ローラー数量：2連ローラー → ロープガイドレイアウトを定義し、このモデルを三連ローラータイプと区別します。
- 材質：軟鋼 / C-Mn鋼 / ステンレス鋼 / 鋳鋼 / ダクタイル鋳鉄 → プロジェクト仕様および腐食要件に応じて選択されます。
- 表面処理：Sa2.5 + エポキシショッププライマー / 亜鉛めっき / 研磨 / カスタマイズ → 海洋環境およびコーティングシステムに応じて選択されます。
- 適用ロープ：ワイヤーロープ / マニラロープ / ナイロンロープ → 見積もり前にロープの互換性を確認します。
- 認証：CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカー試験証書 → 注文前に必要な証明書を確認します。
問い合わせガイド
- 必要な呼び径またはローラー直径（例：150 mm、200 mm、250 mm、300 mm、350 mm、400 mm、450 mm）。
- 必要なタイプ確認：JIS F 2014 型BF BS クローズドタイプ、2連ローラー。
- ロープタイプとロープサイズ（例：ワイヤーロープ、マニラロープ、ナイロンロープ）。
- 材質要件（例：軟鋼、C-Mn鋼、ステンレス鋼、鋳鋼、ダクタイル鋳鉄）。
- 表面処理要件（例：Sa2.5 + エポキシショッププライマー、亜鉛めっき、研磨仕上げ）。
- 必要な船級証書またはメーカー試験証書。
- 設置図面、甲板配置図、または既存フェアリードの交換寸法（入手可能な場合）。
- 注文数量、納入港、および必要な納期。
仕組み
係留索がクローズドフェアリードの開口部に入る → ロープがガイドローラーに接触する → ローラーが回転し、ロープの方向を案内する → クローズドフレームが索路を制御する → ロープがボラード、ウィンチ、キャプスタン、または岸壁係留ポイントに安全に導かれる。
用途
船側係留エリア | 甲板係留配置 | 係留索方向変更 | ワイヤーロープ案内 | マニラロープ案内 | ナイロンロープ案内 | 日本規格クローズドタイプフェアリードの交換
認証と利点
認証：CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカー試験証書
製品は、契約および船級要件に従って、プロジェクト文書、検査記録、および証明書オプションとともに供給できます。正確な証明書の範囲は、見積もりおよび製造前に確認する必要があります。
図面と写真

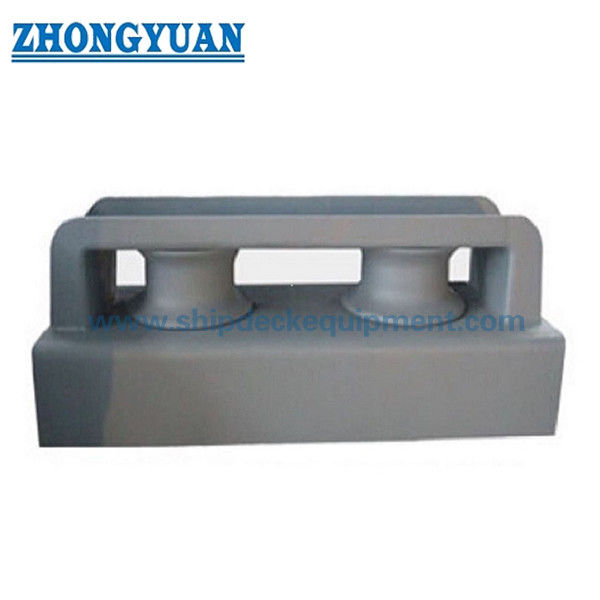

一般配置図および製品写真
注文
- 製品名を確認：JIS F 2014 型BF BS クローズドタイプ二連ローラー船側フェアリード。
- 技術パラメータ表から呼び径と主要寸法を確認します。
- 見積もり前に材質、表面処理、証明書要件を確認します。
- ロープタイプ、ロープサイズ、および船側係留配置（入手可能な場合）を提供します。
- 数量、納期、納入港、および必要な納期スケジュールを確認します。
- 交換プロジェクトの場合は、既存フェアリードの写真と設置寸法を提供し、不一致のリスクを軽減します。
よくある質問
Q1：クローズドタイプとオープンタイプの船側フェアリードの主な違いは何ですか？
A1：クローズドタイプフェアリードは、索路を制御し、ロープの飛び出しの可能性を減らすフレームを備えています。オープンタイプフェアリードは、さまざまな方向からの柔軟なロープ挿入に便利です。このページはクローズドタイプ二連ローラー構成用です。
Q2：このフェアリードはワイヤーロープ、マニラロープ、ナイロンロープに使用できますか？
A2：はい。提供されている製品説明によると、このフェアリードはワイヤーロープ、マニラロープ、ナイロンロープに対応できます。最終的な選択では、ロープサイズ、索路、表面仕上げの要件を確認する必要があります。
Q3：どのローラー直径を選択すべきですか？
A3：利用可能なローラー直径範囲は150～450 mmです。選択は、船舶係留配置、ロープタイプ、ロープサイズ、および設置スペースに基づいて行う必要があります。プロジェクトが交換の場合は、既存のフェアリード寸法を表と比較して確認する必要があります。
Q4：材質と表面処理はカスタマイズできますか？
A4：はい。材質オプションには、軟鋼、C-Mn鋼、ステンレス鋼、鋳鋼、ダクタイル鋳鉄が含まれます。表面処理は、プロジェクト要件に応じて、Sa2.5 + エポキシショッププライマー、亜鉛めっき、研磨、またはカスタマイズが可能です。
Q5：見積もりに必要な証明書は何ですか？
A5：プロジェクトに船級協会証明書、メーカー試験証書、またはその他のプロジェクト文書が必要かどうかを確認してください。証明書の範囲は、検査、コスト、納期に影響するため、見積もり前に確認する必要があります。
