150～450mm 閉鎖型二連ローラー船側フェアリード | JIS F 2014-1987 型式BF/BS 船舶係留用
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 技術基準: | JIS F 2014-1987 | タイプ: | BF&BS クローズドタイプ |
|---|---|---|---|
| ローラー直径: | 150～450mm | ローラーいいえ。: | 2つのローラー |
| ローラー重量: | 21.2～230kg | 材料: | 軟鋼、C-Mn鋼、ステンレス鋼、鋳鋼、ダクタイル鋳鉄 |
| 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層,電化,ポーリング,個別表面処理が可能です. | 分類証明書: | CCS、NK、BV、ABS、DNV、LR、KR、IRS、RSなど |
| ハイライト: | 船舶用フェアリードロール,船舶の固定装置のローラー,密閉型船舶用フェアリードロール |
||
製品の説明
150～450 mm クローズドタイプ 2連ローラー船側フェアリード | JIS F 2014-1987 タイプ BF/BS 係船用
製品概要
JIS F 2014 型 BF BS クローズドタイプ船側フェアリードは、船側および甲板上の係船エリアで係船ロープの方向を変更・案内するために設計されています。クローズドフレームはロープ経路を制御し、係船作業中のロープの飛び出しリスクを低減します。また、2つのローラーはスムーズなロープ案内を提供し、ワイヤーロープ、マニラロープ、ナイロンロープの摩耗を軽減します。
このページでは、クローズドタイプ 2連ローラー構成に焦点を当てています。オープンタイプフェアリードや3連ローラークローズドタイプフェアリードとは異なり、構造がよりコンパクトで、ロープ経路の制御性が高くなっています。製品はJIS F 2014-1987に準拠して供給可能で、ローラー径は150 mmから450 mmまで、プロジェクト要件に応じてカスタマイズされた材質や表面処理オプションも利用できます。
クイックスペック
- 技術規格: JIS F 2014-1987 → この日本規格船側フェアリードの製造および寸法基準として使用。
- タイプ: BF & BS クローズドタイプ → 係船ロープの制御された案内にためのクローズドフレーム設計。
- ローラー径: 150～450 mm → ロープサイズ、ロープ経路、船の係船配置に応じて選択。
- ローラー数量: 2連ローラー → コンパクトなクローズドタイプのロープ方向変更および案内に適しています。
- ローラー重量範囲: 21.2～230 kg → この製品シリーズの参考重量範囲。
- 適用ロープ: ワイヤーロープ、マニラロープ、ナイロンロープ → 船舶の係船方法およびロープ仕様に応じて選択。
- 材質: 一般鋼、C-Mn鋼、ステンレス鋼、鋳鋼、ダクタイル鋳鉄 → 強度、腐食性、プロジェクト要件に応じて選択。
- 表面処理: ショットブラスト Sa2.5 + エポキシショッププライマー1層、亜鉛めっき、研磨、またはカスタマイズ処理 → 海洋腐食保護要件に応じて選択。
- カスタマイズ: 可能 → 図面および船級要件に応じて、材質、コーティング、プロジェクト固有の詳細を確認可能。
主な技術パラメータ
以下の表は、JIS F 2014 型 BF BS クローズドタイプ 2連ローラー船側フェアリードの寸法データに基づいています。提供されていない荷重またはサイズデータは追加されていません。
| 呼び径 (mm) | D (mm) | L (mm) | I (mm) | I2 (mm) |  |
| 280 | 280 | 1020 | 420 | 100 | |
| 310 | 310 | 1190 | 530 | 330 | |
| 380 | 380 | 1430 | 640 | 395 | |
| 100 | 100 | 1610 | 750 | 430 | |
| 110 | 110 | 1890 | 860 | 515 | |
| 110 | 110 | 2100 | 970 | 565 | |
| 125 | 125 | 2360 | 1080 | 640 |
1. クローズドタイプ鋳鉄ローラーフェアリード - メインウェブサイト寸法
| 径 D |
D1 | D2 | D3 | (ブッシュ) | (ブッシュ) H |
h | B | L | L1 | L2 | L3 | D7 | D8 | ローラー | 質量 kg 支持 |
DS kg 支持 |
DS kg 150 |
| 280 | 280 | 86 | 117 | 150 | 160 | 58 | 220 | 117 | 310 | 100 | 75 | 100 | 150 | 21.2 | 43.6 | 53.8 | 200 |
| 310 | 310 | 280 | 141 | 77 | 190 | 67 | 280 | 141 | 75 | 100 | 75 | 100 | 77 | 35.0 | 74.4 | 103 | 250 |
| 380 | 380 | 340 | 270 | 87 | 52.1 | 117 | 35.0 | 270 | 100 | 150 | 100 | 150 | 87 | 52.1 | 89.9 | 132 | 300 |
| 100 | 100 | 400 | 110 | 102 | — | 86 | 400 | 110 | 100 | 150 | 100 | 150 | 102 | — | 168 | 236 | 350 |
| 110 | 110 | 455 | 117 | 117 | — | 128 | 460 | 350 | 110 | 90 | 125 | 100 | 117 | — | 217 | 306 | 400 |
| 110 | 110 | 520 | 400 | 128 | — | 141 | 580 | 400 | 110 | 90 | 125 | 100 | 128 | — | 294 | 415 | クローズドタイプ鋼板製ローラーフェアリード - メインウェブサイト寸法 |
呼び
| 径 D |
D1 | D2 | D3 | (ブッシュ) H |
h | B | L | L1 | L2 | L3 | D7 | D8 | ローラー | 質量 kg 支持 |
DS kg 支持 |
DS kg 150 |
| 280 | 280 | 86 | 117 | 160 | 58 | 220 | 117 | 310 | 100 | 75 | 100 | 150 | 21.2 | 43.6 | 53.8 | 200 |
| 310 | 310 | 280 | 141 | 190 | 67 | 280 | 141 | 75 | 100 | 75 | 100 | 77 | 35.0 | 74.4 | 103 | 250 |
| 380 | 380 | 340 | 270 | 52.1 | 117 | 340 | 270 | 100 | 150 | 100 | 150 | 87 | 52.1 | 89.9 | 132 | 300 |
| 100 | 100 | 400 | 110 | — | 86 | 400 | 110 | 100 | 150 | 100 | 150 | 102 | — | 選定ガイド | 選定ガイド | 選定ガイド |
| 110 | 110 | 455 | 117 | — | 128 | 460 | 350 | 110 | 90 | 125 | 100 | 117 | — | 選定ガイド | 選定ガイド | 選定ガイド |
| 110 | 110 | 520 | 400 | — | 141 | 580 | 400 | 110 | 90 | 125 | 100 | 128 | — | 選定ガイド | 選定ガイド | 選定ガイド |
| 125 | 125 | 580 | 450 | — | 105 | 580 | 450 | 125 | 100 | 150 | 280 | 141 | — | 選定ガイド | 選定ガイド |
選定ガイド |
ステップ1：フェアリードタイプを確認 = BF & BS クローズドタイプ → オープンローラーガイドではなく、係船ロープに制御されたクローズドロープ経路が必要な場合にこの製品を選択。
ステップ2：ローラー径を確認 = 150～450 mm → 呼び径をロープサイズ、ロープの屈曲経路、船側係船配置に合わせる。
ステップ3：ローラー数量を確認 = 2連ローラー → 3連ローラー配置が不要な、コンパクトな方向変更およびロープ案内に適しています。
ステップ4：ロープタイプを確認 = ワイヤーロープ、マニラロープ、ナイロンロープ → ロープの材質によって、表面仕上げやローラー接触品質が異なる場合があります。
ステップ5：材質を確認 = 一般鋼、C-Mn鋼、ステンレス鋼、鋳鋼、ダクタイル鋳鉄 → プロジェクト仕様、腐食環境、船級要件に応じて選択。
ステップ6：コーティングを確認 = Sa2.5 + エポキシショッププライマー、亜鉛めっき、研磨、またはカスタマイズ → 造船所の塗装システムおよび海洋腐食保護要件に応じて表面処理を選択。
ステップ7：認証要件を確認 = プロジェクト船級証明書またはメーカー試験証明書 → 見積もりおよび製造前に必要な船級協会を確認。
構造
クローズドフレーム | 2連ガイドローラー | ローラーシャフト | サイドサポート構造 | ベース/マウンティング構造 | ロープ接触面 | 保護表面処理
設計および品質上の利点
クローズドタイプの構造により、作業中に係船ロープがガイド経路内に保持されます。
- 2連ローラー構成により、コンパクトな配置でスムーズなロープ方向変更が可能です。
- ローラーとフレームの滑らかな接触面により、係船作業中のロープの摩耗が軽減されます。
- 材質オプションは、一般鋼、C-Mn鋼、ステンレス鋼、鋳鋼、ダクタイル鋳鉄など、さまざまなプロジェクト要件に対応します。
- 表面処理オプションは、造船所のコーティング要件および海洋腐食保護のニーズに合わせることができます。
- JIS F 2014-1987 およびプロジェクト図面の要件に従って製造可能です。
- カスタム属性
技術規格: JIS F 2014-1987 → 製造および寸法基準を確認。
- 製品タイプ: BF & BS クローズドタイプ → 制御されたロープ案内のためのクローズドフレーム構成を特定。
- ローラー径: 150～450 mm → ロープ経路と係船配置に合わせるための主要な選択パラメータ。
- ローラー数量: 2連ローラー → ロープガイドレイアウトを定義し、3連ローラータイプと区別します。
- 材質: 一般鋼 / C-Mn鋼 / ステンレス鋼 / 鋳鋼 / ダクタイル鋳鉄 → プロジェクト仕様および腐食要件に応じて選択。
- 表面処理: Sa2.5 + エポキシショッププライマー / 亜鉛めっき / 研磨 / カスタマイズ → 海洋環境およびコーティングシステムに応じて選択。
- 適用ロープ: ワイヤーロープ / マニラロープ / ナイロンロープ → 見積もり前にロープの互換性を確認。
- 認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, メーカー試験証明書 → 注文前に必要な証明書を確認。
- 問い合わせガイド
必要な呼び径またはローラー径（例：150 mm、200 mm、250 mm、300 mm、350 mm、400 mm、450 mm）。
- 必要なタイプ確認：JIS F 2014 型 BF BS クローズドタイプ、2連ローラー。
- ロープタイプとロープサイズ（例：ワイヤーロープ、マニラロープ、ナイロンロープ）。
- 材質要件（例：一般鋼、C-Mn鋼、ステンレス鋼、鋳鋼、ダクタイル鋳鉄）。
- 表面処理要件（例：Sa2.5 + エポキシショッププライマー、亜鉛めっき、研磨仕上げ）。
- 必要な船級証明書またはメーカー試験証明書。
- 設置図面、甲板配置図、または既存フェアリードの交換寸法（入手可能な場合）。
- 注文数量、納入港、および必要な納期。
- 仕組み
係船ロープがクローズドフェアリードの開口部に入る → ロープがガイドローラーに接触 → ロープが回転し、ロープの方向を案内 → クローズドフレームがロープ経路を制御 → ロープがボラード、ウィンチ、キャプスタン、または岸壁の係船ポイントに向かって安全に導かれる。
用途
船側係船エリア | 甲板係船配置 | 係船ロープ方向変更 | ワイヤーロープ案内 | マニラロープ案内 | ナイロンロープ案内 | 日本規格クローズドタイプフェアリードの交換
認証と利点
認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, メーカー試験証明書
契約および船級要件に従って、プロジェクト文書、検査記録、および証明書オプションを付けて供給可能です。正確な証明書の範囲は、見積もりおよび製造前に確認する必要があります。

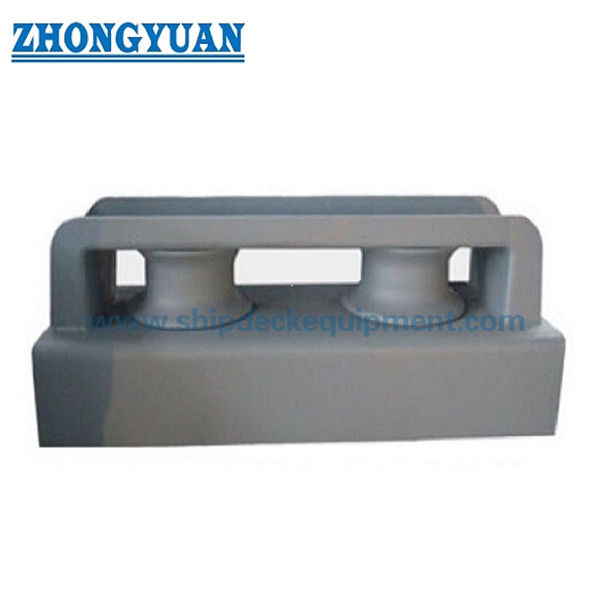

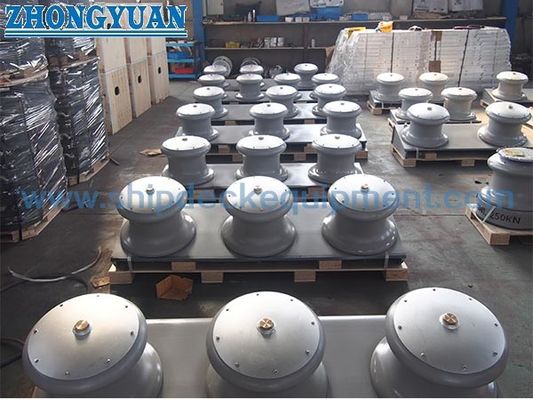

図面と写真
一般配置図および製品写真
注文
製品名を確認：JIS F 2014 型 BF BS クローズドタイプ 2連ローラー船側フェアリード。
- 技術パラメータ表から呼び径と主要寸法を確認。
- 見積もり前に材質、表面処理、および証明書の要件を確認。
- 入手可能な場合は、ロープタイプ、ロープサイズ、および船の係船配置を提供。
- 数量、納期条件、仕向港、および必要な納期スケジュールを確認。
- 交換プロジェクトの場合は、既存フェアリードの写真と設置寸法を提供し、不一致のリスクを低減。
- よくある質問
Q1: クローズドタイプとオープンタイプの船側フェアリードの主な違いは何ですか？
A1: クローズドタイプフェアリードは、ロープ経路を制御し、ロープが飛び出す可能性を低減するフレームを備えています。オープンタイプフェアリードは、さまざまな方向からの柔軟なロープ挿入に便利です。このページはクローズドタイプ 2連ローラー構成用です。
Q2: このフェアリードはワイヤーロープ、マニラロープ、ナイロンロープに使用できますか？
A2: はい。提供されている製品説明によると、このフェアリードはワイヤーロープ、マニラロープ、ナイロンロープに対応できます。最終的な選択は、ロープサイズ、ロープ経路、および表面仕上げの要件を確認する必要があります。
Q3: どのローラー径を選択すべきですか？
A3: 利用可能なローラー径範囲は150～450 mmです。選択は、船舶の係船配置、ロープタイプ、ロープサイズ、および設置スペースに基づいている必要があります。プロジェクトが交換の場合は、既存のフェアリード寸法を表と比較して確認する必要があります。
Q4: 材質と表面処理はカスタマイズできますか？
A4: はい。材質オプションには、一般鋼、C-Mn鋼、ステンレス鋼、鋳鋼、ダクタイル鋳鉄が含まれます。表面処理は、プロジェクト要件に応じて、Sa2.5 + エポキシショッププライマー、亜鉛めっき、研磨、またはカスタマイズが可能です。
Q5: 見積もりにはどの証明書を要求すべきですか？
A5: プロジェクトに船級協会証明書、メーカー試験証明書、またはその他のプロジェクト文書が必要かどうかを確認してください。証明書の範囲は、検査、コスト、および納期に影響するため、見積もり前に確認する必要があります。
