100～450mm 開放型鋳鋼ローラーフェアリード（基礎付き、船舶係留用）
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 技術基準: | CB*58-83 標準 | タイプ: | オープンタイプ |
|---|---|---|---|
| ローラー直径: | 160～560mm | ローラーいいえ。: | 2/3 ローラー |
| ローラー重量: | 9.4～462kg | 材料: | 軟鋼、C-Mn鋼、ステンレス鋼、鋳鋼、ダクタイル鋳鉄 |
| 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層,電化,ポーリング,個別表面処理が可能です. | 分類証明書: | CCS、NK、BV、ABS、DNV、LR、KR、IRS、RSなど |
| ハイライト: | 基礎 鋳造 鋼ロール ボタン フェアリード,オープン・船舶・アンテナ・設備 |
||
製品の説明

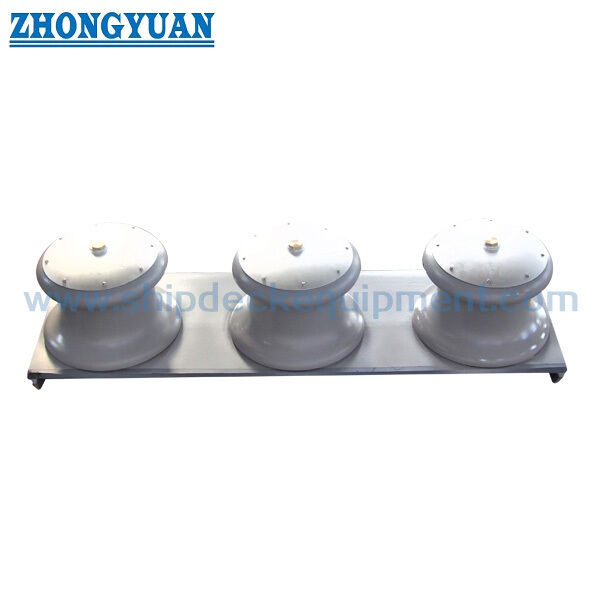

船舶の固定用の基礎付き100×450mmオープンタイプ鋳造鋼ロールフェアリード
製品概要
オープン型鋳造鋼ロールフェアリードは,柔軟なロープ入りで甲板端の固定ロープを導くために設計されています.
構造は,上板のないベースに複数のローラーを搭載し,横の固定と複雑なロープリードアングルに適しています.
このモデルは構造強度,負荷移転信頼性,長期耐久性に焦点を当てており,SWL認定のエンジニアリングフェアリード選択モデルとは異なります.
速やかな仕様
- ローラー直径: 100×450 mm → ロープの互換性を決定する
- SWL 範囲: 108?? 1767 kN → 負荷基準
- 安全因子: 1.41 ̇1.56 → 構造の信頼性
- ピンシャフト材料:炭素鋼 (25級) → 拉伸強度 ≥460 MPa
- ローヤリングタイプ: ブッシュ → 負荷移転と耐磨性
- 表面:地面 → ロープを保護する
- 構造: オープンタイプ → 柔軟なロープ入り
- 認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
主な技術パラメータ
| ローラー直径 | 適用可能な最大ケーブル直径 | ベースサイズ | 境界寸法 |
体重 体重 |
||||||||||||||
| 鋼鉄のワイヤロープ | 自然のロープ |
合成品 繊維ロープ |
a は | b | c | c1 | d | R | K | K1 | D1 | H | S | 鋳鉄 | 鋳鋼 | |||
| 6×24 | 6×30 | 6×37 | ||||||||||||||||
| 100 | 11 | 11 | 11 | 40 | 28 | 60 | 125 | 8 | 6 | 48 | 30 | 5 | 5 | 160 | 128 | 3 | 9.4 | 9.9 |
| 150 | 17 | 17.5 | 15 | 45 | 32 | 75 | 190 | 12 | 8 | 71 | 40 | 9 | 7 | 240 | 211 | 3 | 32.1 | 33.8 |
| 200 | 22.5 | 21.5 | 19.5 | 55 | 40 | 85 | 230 | 14 | 10 | 95 | 40 | 10 | 8 | 310 | 251 | 3 | 64.6 | 68 |
| 250 | 24 | 26 | 24 | 65 | 45 | 100 | 265 | 14 | 10 | 107 | 40 | 10 | 8 | 380 | 298 | 4 | 108 | 114 |
| 300 | 30 | 32.5 | 28 | 70 | 50 | 100 | 320 | 16 | 14 | 127 | 60 | 13 | 10 | 440 | 321 | 4 | 159 | 168 |
| 350 | 37.5 | 39 | 34.5 | 75 | 55 | 100 | 350 | 18 | 14 | 144 | 60 | 13 | 10 | 500 | 346 | 4 | 235 | 248 |
| 400 | 41 | 39 | 39 | 85 | 65 | 100 | 380 | 20 | 16 | 161 | 60 | 14 | 12 | 560 | 371 | 5 | 336 | 355 |
| 450 | 44.5 | 47.5 | 43 | 80 | 100 | 410 | 20 | 16 | 180 | 60 | 14 | 12 | 620 | 394 | 5 | 413 | 462 | |
| タイプ |
ローラー直径 D |
A について | L について | 適用可能な最大ケーブル直径 |
SWL tf (KN) |
安全性要因 | ||||
| 鋼鉄のワイヤロープ | 自然のロープ | 合成繊維のロープ | ||||||||
| 6×24 | 6×30 | 6×37 | ||||||||
| 100 | 290 | 530 | 11 | 11 | 11 | 40 | 28 | 11 (((108) | 1.44 | |
| 150 | 420 | 740 | 17 | 17.5 | 15 | 45 | 32 | 26 (254) | 1.41 | |
| 200 | 530 | 930 | 22.5 | 21.5 | 19.5 | 55 | 40 | 42(412) | 1.49 | |
| 250 | 640 | 1100 | 24 | 26 | 24 | 65 | 45 | 56 (549) | 1.47 | |
| 300 | 750 | 1270 | 30 | 32.5 | 28 | 70 | 50 | 84 (824) | 1.50 | |
| 350 | 860 | 1440 | 37.5 | 39 | 34.5 | 75 | 55 | 122 (1196) | 1.48 | |
| 400 | 970 | 1610 | 41 | 39 | 39 | 85 | 65 | 148 (1450) について | 1.50 | |
| 450 | 1080 | 1800 | 44.5 | 47.5 | 43 | 80 | 180.2 (1767) | 1.56 | ||
エンジニアリングデザインの論理
計算負荷は,ロープが故障してもフェアリードの整合性を確保するために,ロープの断裂負荷の2倍として取ります.
負荷移転経路:ローラー → ブッシュ → ピンシャフト → 基礎.
ピンシャフトは,ロープの張力による曲がり瞬間にさらされる主要な負荷を負担する部品です.
構造の最適化
ピンシャフトは,よりよい負荷移転と強さのために基礎に拡張されます.
シャフト直径の拡大により,D/d比を増加させることで強度とロープ寿命が向上します.
シャフトとブッシュの間の最適化されたクリアランスは,潤滑とスムーズな回転を保証します.
構造
1つの反沈螺栓 2つのローラーカバー 3つの洗濯機 4つのブッシュ 5つのピンシャフト 6つのローラーボディ 7つのセットスクリュー 8つのナッツ 9つのセットスクリュー 10つのグリースカップ 11つのスレッドスリーブ 12つのプラグ
品質管理
鋳造部品は,裂け目,収縮,挿入などの欠陥がないこと.
ロープの接触面は滑らかな地面でなければならない.
回転部品は柔軟に動作しなければなりません
選択ガイド
ステップ 1 ロール直径を選択 →ロープサイズに基づいて
ステップ2 ロープタイプ →ワイヤー/ファイバーを確認
ステップ3 負荷要求を確認 → SWL参照
ステップ4 設置位置を確認
ステップ 5 認証要件の確認
カスタム属性
- オープン構造 → 柔軟なロープ入り
- 重用型ピンシャフト → 高強度
- ブッシュベアリング → スムーズな回転
- 地面 → ロープ を 保護 する
- 鋳鋼 → 耐久性のある構造
調査ガイド
ロープの直径,ロープの種類,必要な負荷,設置位置,認証要件を教えてください.
働き方
ロープはローラーによって導かれ,重荷はブッシュとピンシャフトを通って基礎に転送され,安全な操作が保証されます.
申請
船の泊まり 甲板の縁の案内 横の泊まり
認定 と 利点
認証: CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS,メーカー試験証明書 →主要な分類協会の遵守を保証する
図解と写真
一般的な配列図と製品写真
注文
MOQ: 1台 配達: 30~60日 パーソナライズ可能
よくある質問
Q1: オープンタイプフェアリードとは?
A: オープン 型 フェアリード は,ローラー の 上 に 上 の プレート が ない 構造 を 示す. 基礎 の ベース に 2 つ,三 つ,または 四 つ の ローラー が 設置 さ れ,上 の 側 は 柔軟 な ロープ の 入力 に 開放 さ れ て い ます..
閉ざされたタイプのフェアリードには,ロープの動きを制限する上部プレート (例えばJIS F2014タイプBとD) が含まれる.
Q2:なぜオープンタイプデザインなのか?
A: 外面から柔軟なロープ入り; 多方向の固定に適しています. モジュール式ロール配置です.
Q3: 基礎の高さの機能は?
A: 基礎の高さは,ロープリードの角度を調整し,曲がるストレスを軽減し,デッキ接触を避け,ロープの磨きを最小限に抑えるために使用されます.
Q4: なぜピンシャフトが重要なのか?
A: ロープの張力による屈曲負荷を負い,構造の安全性を決定します.
Q5:なぜ2×断層負荷が使用されるのですか?
A: ロープが壊れた場合でも,フェアリードが完結しないようにします.
Q6:ロープの耐久性を改善するには?
A: D/d比率を増加させ,滑らかなロール表面を確保する.
