JIS F 3410のタイプA及びBの穏やかな鋼鉄造る鋼鉄楕円形のEyeplate船の係留装置
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 標準: | JIS F3410-1999 | 呼び径: | 0.4-50mm |
|---|---|---|---|
| タイプ: | タイプA及びB | 許容荷重: | 4～500KN |
| 材料: | 軟鋼、ステンレス鋼C-Mn鋼鍛造品 | 表面処理: | S2.5までサンドブラスト+エポキシショッププライマー1層 |
| 分類証明書: | CCS,NK,BV,ABS,DNV-GL,LR,KR,BKI,IRS,RSなど | ||
| ハイライト: | JIS F3410 500KNの海洋の目の版,500KN海洋の目の版,船の鋼鉄目の版500KN |
||
製品の説明
船舶用楕円形アイプレート JIS F 3410 タイプ A & B |鍛造または鋼板カットマリンアタッチメント
製品概要
JIS F 3410 タイプ A およびタイプ B の船舶用楕円形アイプレートは、ロープ端末、シャックル、プーリー、および関連する接続コンポーネントを船舶構造に固定するために使用される溶接された船舶用取り付け金具です。標準形式、呼び径、許容荷重、取付位置、材料ルート、溶接内容、母船構造の強度などにより選定されます。
タイプAは通常、デッキ取り付け位置などの汎用アイプレートとして使用されます。タイプ B はリフトブームガイアイプレート配置を目的としており、プロジェクト図面で確認する必要があります。このページでは、製品をスタンドアロンの吊り上げ製品としてではなく、船舶用取り付け金具として扱います。荷役、吊り上げ、またはクラス認定された使用は、荷重ケース、溶接の詳細、親構造、およびクラス認定によってチェックする必要があります。
簡単な仕様
- 製品タイプ: 船舶用楕円形アイプレート → ロープ端末、シャックル、プーリー、海洋接続コンポーネント用の溶接取り付けポイント。
- 規格とタイプ: JIS F 3410-1999 タイプ A およびタイプ B → タイプ指定、寸法、材質ベース、および注文説明の参照。
- 呼び寸法範囲: 0.4 ～ 50 → 直接のミリメートルサイズではなく、許容荷重に基づく標準的な呼び名です。
- 許容荷重範囲：4～500kN→引張荷重の選定目安。最終的な使用は船舶の構造とプロジェクトの承認に一致する必要があります。
- 材料ルート：鍛造合金鋼/C-Mn鋼または鋼板を形状に切断 → 正確な材種、熱処理、溶接性を見積前に確認してください。
- 製造上の焦点: 滑らかな断面遷移、楕円形の目の形状、亀裂/剥離の制御、機械加工または鍛造の精度、溶接部の準備。
- タイプ A の取り付け溶接基準: s min. 6～35mm、g以上4 ～ 22 mm → 予備的なレイアウトには便利ですが、最終的な溶接の詳細は造船所の図面に従います。
- 表面処理: Sa 2.5 ブラスト + 1 層エポキシ ショップ プライマーを参照 → 最終コーティング、亜鉛メッキ、またはステンレス鋼仕上げはプロジェクトの要件に従う必要があります。
主な技術パラメータ
| 公称 サイズ |
許容される 負荷 kN |
ある | b | C | d | e | f | h | 私 | r1 | r2 | の取り付け タイプA 溶接 s 分。 |
Aタイプの取り付け 溶接 g 分。 |
| 0.4 | 4 | 22 | 15 | 42 | 10 | 15 | 8 | 32.5 | 65 | 17.5 | 3 | 6 | 4 |
| 0.6 | 6,3 | 28 | 19 | 52 | 12 | 19 | 8 | 40.5 | 0 | 21.5 | 4 | 6 | 4 |
| 1 | 10 | 35 | 22 | 67 | 16 | 25 | 8 | 52 | 95 | 27 | 5 | 6 | 4 |
| 1.6 | 16 | 42 | 24 | 82 | 20 | 33 | 8 | 65 | 120 | 32 | 5 | 7 | 4 |
| 2 | 20 | 50 | 27 | 100 | 25 | 35 | 12 | 73.5 | 132 | 38.5 | 5 | 9 | 6 |
| 2,5 | 25 | 55 | 29 | 105 | 25 | 39 | 12 | 78.5 | 140 | 39.5 | 6 | 9 | 6 |
| 3 | 31.5 | 66 | 33 | 126 | 30 | 42 | 12 | 88.5 | 180 | 46.5 | 7 | 10 | 6 |
| 4 | 40 | 77 | 36 | 147 | 35 | 48 | 15 | 101 | 210 | 53 | 7 | 12 | 7 |
| 5 | 50 | 87 | 41 | 167 | 40 | 57 | 18 | 117,5 | 225 | 60.5 | 8 | 14 | 9 |
| 6 | 63 | 91 | 45 | 171 | 40 | 66 | 18 | 128,5 | 240 | 62.5 | 8 | 14 | 9 |
| 8 | 80 | 101 | 51 | 201 | 50 | 73 | 20 | 148,5 | 270 | 75.5 | 10 | 17 | 10 |
| 10 | 100 | 117 | 56 | 217 | 50 | 80 | 22 | 158 | 300 | 78 | 10 | 17 | 11 |
| 12 | 125 | 128 | 61 | 248 | 60 | 87 | 24 | 177,5 | 335 | 90.5 | 12 | 20 | 12 |
| 16 | 160 | 145 | 67 | 265 | 60 | 95 | 26 | 188,5 | 370 | 93.5 | 12 | 20 | 13 |
| 20 | 200 | 157 | 73 | 297 | 70 | 105 | 28 | 211,5 | 420 | 106,5 | 14 | 25 | 14 |
| 25 | 250 | 170 | 80 | 331 | 80 | 120 | 32 | 240 | 470 | 120 | 16 | 30 | 16 |
| 32 | 315 | 194 | 88 | 374 | 90 | 130 | 36 | 264 | 530 | 134 | 18 | 30 | 18 |
| 40 | 400 | 220 | 98 | 420 | 100 | 145 | 40 | 294 | 570 | 149 | 20 | 35 | 20 |
| 50 | 500 | 240 | 108 | 460 | 110 | 155 | 45 | 319 | 630 | 164 | 22 | 35 | 22 |
選定・お問い合わせガイド
ステップ1：容器図面、取付用途、取付位置からJIS F 3410 タイプAまたはタイプBをご確認ください。
ステップ 2: 呼びサイズと許容荷重 0.4 ～ 50 / 4 ～ 500 kN を確認し、荷重ケースがデッキ取り付け、ロープ端末固定、シャックル接続、プーリー接続、または吊り上げブームガイの配置であるかどうかを明記します。
ステップ 3: 親構造、溶接の詳細、鉄筋、荷重の方向、およびクラスの承認、立会検査、または追加の計算が必要かどうかを確認します。
ステップ4：材質と製造ルートの確認：合金鍛造鋼、C-Mn鋼鍛造、鋼板切断＋機械加工・鍛造仕上げ、ステンレス鋼、または特殊鋼の要件。
ステップ5：表面処理、マーキング方法、NDT/検査要件、認証範囲、数量、納品先、所要納期を確認します。
ステップ 6: 特にタイプ B またはプロジェクト固有の寸法を注文する場合は、一般図、設置図、既存の製品の写真、または入手可能な場合は交換サンプルを提供します。
構造

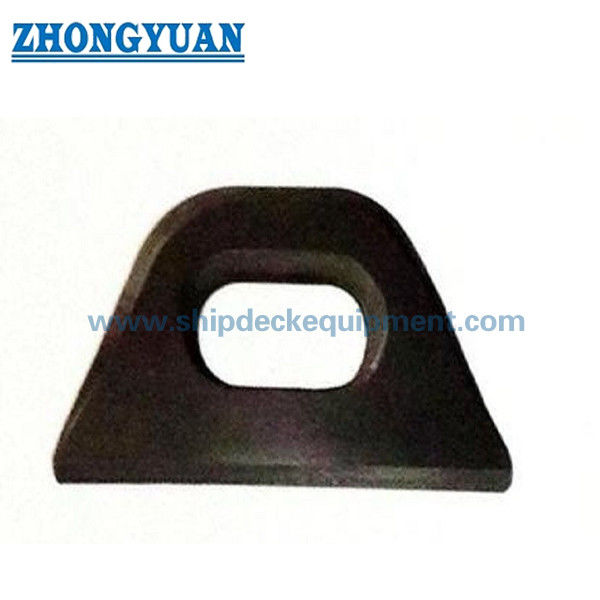

楕円形の目の開口部 | 写真 楕円形の目の開口部鍛造または鋼板削り出しボディ |滑らかな丸みのある遷移 |タイプ A 溶接取り付けエリア |タイプ B ガイアイプレート構成 |低応力マーキング領域 |ブラストおよびショッププライミングまたは指定された表面仕上げ
鍛造・鋼板切断・溶接のメリット
- 鍛造構造は、プロジェクトで制御された断面遷移と確認された機械的特性を備えたコンパクトな耐荷重アイ形状が必要な場合に適しています。
- 鋼板の切断は、材料のグレード、厚さ、エッジ処理、機械加工、最終断面形状がプロジェクトの図面と検査の要件を満たしている場合に使用できます。
- 楕円形のアイの周りのスムーズな移行により、突然の局所的接触が軽減され、シャックル、ロープ端末、またはプーリー継手のより適切な装着が実現されます。
- 完成した表面には目に見える亀裂や剥離があってはなりません。これは、アイ開口部、丸みを帯びた移行部、溶接された取り付けゾーンの周囲で特に重要です。
- 鍛造アイプレートの場合、製造ルートや規格/プロジェクトの要件に応じて、完成後に焼きならしが必要になる場合があります。
- タイプ A の溶接基準寸法 s および g は、事前の取り付けチェックに役立ちますが、造船所または設計事務所は溶接の詳細と局所的な補強を確認する必要があります。
- 許容荷重は、SWL、MBL、試験荷重、またはロープ切断荷重と混合しないでください。最終的に承認された荷重は、アイプレート、溶接、親構造、および検査範囲によって決まります。
- 確定した注文範囲に応じて、材質証明書、メーカー証明書、クラス証明書、NDT記録、立会検査などの手配が可能です。
カスタム属性
- 規格：JIS F 3410-1999 → プロジェクト仕様書で船舶用楕円アイプレートの寸法と発注指定が必要な場合に使用します。
- タイプ：Aタイプ/Bタイプ→デッキ取付など一般用のAタイプ。リフティングブームガイアイプレート配置のタイプBは図面確認が必要です。
- 呼び径：0.4 / 0.6 / 1 / 1.6 / 2 / 2.5 / 3 / 4 / 5 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 / 40 / 50 → 許容荷重および取付図より選定します。
- 許容荷重: 4 ～ 500 kN → 標準参考荷重を選択。プロジェクト固有の承認や親構造の検証に代わるものではありません。
- 材質：合金鋼鍛造、C-Mn鋼鍛造、または鋼板切断構造→最終グレード、溶接性、熱処理、認定範囲確認。
- 表面処理: Sa 2.5 ブラスト + エポキシ ショップ プライマー → 最終塗装システム、亜鉛メッキ、または容器の仕様に応じたステンレス鋼仕上げ。
- 検査: 基本要件として目視による表面チェック → プロジェクト要件に応じて NDT、証明試験、または授業立会い検査が利用可能。
- 証明書の要件: 注文範囲に応じてリクエストに応じて入手可能 → クラスの承認はプロジェクト文書のレビューと検査の手配の対象となります。
仕組み
ロープターミナル/シャックル/プーリーフィッティングが楕円形のアイに接続 → 引張力が滑らかなアイセクションを介して伝達 → 荷重が溶接された取り付け領域に伝達 → 親デッキ、ブーム、または支持構造が荷重を分散 → プロジェクト要件に従って検査、マーキング、および最終コーティングが完了
アプリケーション
船のデッキ取り付けポイント |ロープ端末固定 |シャックル接続 |プーリーまたはブロック接続 |デッキ係留アクセサリの手配 |リフティングブームガイアイプレートの配置 |新築および代替プロジェクト
認定と利点
証明書は、プロジェクト要件、検査範囲、材料トレーサビリティ、およびクラス協会の承認手順に従って手配できます。
認証: CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカーテスト証明書。
絵と写真
よくある質問
Q1: JIS F 3410 タイプAとタイプBの違いは何ですか?
A1: タイプ A は汎用構成で、デッキ取り付け位置によく使用されます。タイプ B はリフトブームガイアイプレート配置を目的としており、プロジェクト図面で確認する必要があります。タイプ B の注文の場合、プレートの長さや設置寸法などの追加の詳細が必要になる場合があります。
Q2：許容荷重はSWLや吊り上げ能力と同じですか？
A2: いいえ。この表は、標準的な接眼プレートの選択基準に対する許容荷重を示しています。 SWL、MBL、ロープ破断荷重、または耐荷重という名前に変更しないでください。吊り上げ、荷役、またはクラス認定された使用は、荷重方向、溶接の詳細、親構造、検査範囲、およびクラス認定によって確認する必要があります。
Q3：アイプレートは鍛造か鋼板切削加工か？
A3: どちらのルートでもご相談可能です。鍛造は、制御された断面遷移と機械的特性が必要な場合に適しています。鋼板の切断は、指定された鋼種、厚さ、エッジ処理、機械加工、および最終プロファイルが図面および検査の要件を満たしている場合に使用できます。お見積もり前にルートをご確認ください。
