JIS F 2025のタイプは取り外し可能なプラグのタイプ アンカー チェーン・ケーブル船の係留装置をくいしばる
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 技術基準: | JIS F2025-1992 | タイプ: | Aタイプ 着脱式 |
|---|---|---|---|
| チェーンの呼び径: | 52mm～120mm | 材料: | C-Mn鋼、ステンレス鋼 |
| 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層,電化,ポーリング,個別表面処理が可能です. | 分類証明書: | CCS、NK、BV、ABS、DNV-GL、LR、KR、IRS、RSなど |
| ハイライト: | JIS F2025のプラグのタイプ アンカー リリーサー,取り外し可能なプラグのタイプ アンカー リリーサー,装置を繋ぎ止めるJIS F2025-1992の船 |
||
製品の説明

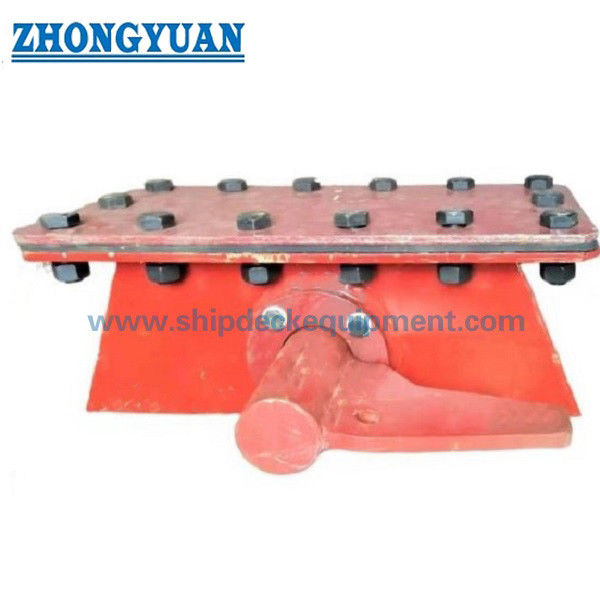

着脱式プラグタイプアンカーチェーンケーブルクレンチ | JIS F 2025 タイプA
製品概要
JIS F 2025 タイプ A 着脱式ケーブルクレンチは、アンカーチェーンのビターエンドをチェーンロッカー隔壁に固定するために使用されるチェーンロッカー継手です。取り外し可能なプラグ/カバーとピンの配置により、承認された緊急放棄手順でアンカー チェーンを外す必要がある場合に、チェーン接続を解除する制御された手段が提供されます。これは、デッキチェーンストッパー、吊り上げ金具、牽引コンポーネント、または日常的なアンカー取り扱い装置ではありません。
供給される寸法データはJIS F 2025:1992に準拠しています。 JIS F 2025:2021 は現在有効な版であるため、新造およびクラス関連の注文では、引用の前に準拠版を確認する必要があります。選択は、アンカー チェーンの公称直径、チェーンのグレードとプロジェクトの荷重基準、チェーン ロッカーのバルクヘッドの形状、リリース アクセス、溶接界面、シーリング要件、コーティング システム、および必要な検査範囲に基づいて行う必要があります。
簡単な仕様
- 製品の機能: アンカーチェーンのビターエンドをチェーンロッカーに固定 → チェーンロッカーの隔壁での明確な接続と取り外し可能なリリース構造を提供します。
- 規格とタイプ：JIS F 2025 タイプA 着脱式 → タイプAは着脱式の形状です。タイプ B は固定構成です。
- 標準版: 1992 年の寸法が提供されます。 2021年版は現在→生産前に契約書、船舶図面、クラス要件を確認してください。
- 呼びサイズ範囲: 52 ～ 120 (呼びサイズ 73 を含む) → 適用可能なアンカーチェーン直径 50 ～ 52 mm から 114 ～ 120 mm をカバーします。
- おおよその質量: 40.5 ～ 274 kg → 取り扱い、隔壁設置計画、梱包、および貨物の見積もりに関連します。
- 標準材料ベース: コンポーネント固有の鋼、真鍮、ガスケット、パッキン、および保持材料を備えた SS400 ボディ → ステンレス鋼または代替材料には、承認されたプロジェクト図面が必要です。
- 取り付け: チェーンロッカーの隔壁に溶接 → 標準により、必要に応じてボディを湾曲した取り付け面に適合させることができます。
- シーリングとテスト: ガスケットとパッキンの性能は、指定されたシーリング義務をサポートする必要があります。→ 完成したアセンブリの水密テスト圧力と合格基準は、プロジェクトによって確認される必要があります。
主な技術パラメータ
| 呼び番号 | 適合アンカーチェーン径(mm) | L1 | L3 | B2 | H1 | H2 | D1 | D2 | h1 | d1 |
重さ （kg） |
| 52 | 50-52 | 384 | 460 | 238 | 63 | 82 | 54 | 57 | 190 | 16 | 40.5 |
| 56 | 54-56 | 420 | 486 | 246 | 69 | 88 | 58 | 61 | 194 | 16 | 48.0 |
| 60 | 58-60 | 448 | 504 | 254 | 74 | 94 | 62 | 65 | 198 | 16 | 53.9 |
| 64 | 62-64 | 478 | 524 | 264 | 80 | 100 | 66 | 69 | 202 | 16 | 60.0 |
| 68 | 66-68 | 504 | 570 | 282 | 87 | 114 | 75 | 78 | 212 | 19 | 81.4 |
| 78 | 76-78 | 576 | 594 | 292 | 95 | 122 | 80 | 83 | 217 | 19 | 92.8 |
| 84 | 81-84 | 624 | 628 | 302 | 102 | 131 | 85 | 88 | 223 | 19 | 106 |
| 90 | 87-90 | 670 | 660 | 316 | 110 | 140 | 90 | 93 | 230 | 19 | 128 |
| 95 | 92-95 | 708 | 686 | 330 | 118 | 148 | 95 | 98 | 235 | 22 | 146 |
| 102 | 98-102 | 762 | 724 | 346 | 128 | 158 | 100 | 103 | 242 | 22 | 188 |
| 111 | 105-111 | 828 | 770 | 364 | 139 | 171 | 110 | 110 | 251 | 22 | 231 |
| 120 | 114-120 | 892 | 810 | 386 | 150 | 184 | 120 | 123 | 260 | 22 | 274 |
選定・お問い合わせガイド
ステップ 1: 準拠する標準版、タイプ A の着脱可能な構成、および JIS F 2025 A52 などの指定を確認します。
ステップ 2: アンカー チェーンの公称直径、チェーン グレード、チェーン証明書データ、および注文が新規構築用か既存のケーブル クレンチの交換用かを確認します。
ステップ 3: チェーン ロッカーの配置、隔壁の厚さ/曲率、溶接された取り付けインターフェイス、補強の詳細、チェーンの方向、利用可能な操作アクセスを提供します。
ステップ 4: 本体、カバー、ピン、ストッパー、ファスナー、ガスケット、パッキン、保持部品、およびステンレス鋼または特殊材料要件の材料スケジュールを確認します。
ステップ5：表面処理、シール義務、防水機能テスト、リリース/リセット手順、点検箇所、カバーハンドルの要否を確認します。
ステップ 6: 数量、証明書とクラスの範囲、配送先、所要納期、承認済みの図面、既存製品の写真、梱包要件を確認します。
構造

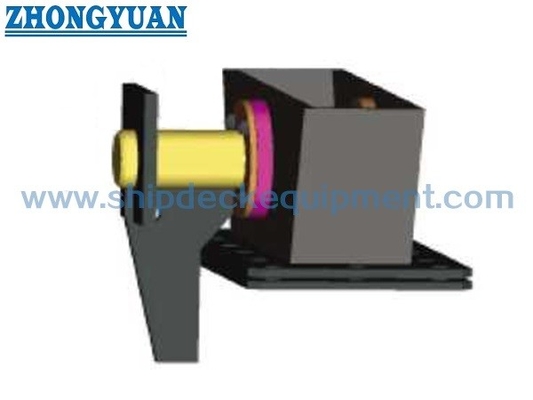

SS400ボディ |取り外し可能なカバー/プラグ |ピンとストッパーのアセンブリ |パッキングランド |ガスケットとパッキン |保持ピンとチェーンレット |スタッドボルトとナット |溶接チェーンロッカー隔壁インターフェイス |オプションのカバーハンドル
チェーンロッカーの設置と品質上の利点
- タイプ A は取り外し可能な JIS 構成で、ビターエンド接続を永久に固定したままにするのではなく、管理された容器手順の下で解放することができます。
- ボディの形状はチェーン ロッカーの隔壁に一致する必要があります。取付面が曲面の場合、本体を取付面になじませる規格です。
- リリースストロークや再組立状態が製造歪みの影響を受けないよう、ピン、ストッパー、カバー、パッキングランド、スタッドボルト、抜け止め部品の位置合わせを合わせて確認してください。
- コンポーネントベースの材料スケジュールは、構造体、取り外し可能な部品、真鍮製ファスナー、ガスケット、パッキン、および保持ワイヤー/チェーンレット項目の個別の制御をサポートします。
- ガスケットとパッキンの状態は、指定されたシール義務にとって重要です。材料の性能、交換間隔、テスト圧力、および合格基準は、承認されたプロジェクト仕様に従う必要があります。
- 溶接された隔壁インターフェイスと周囲の船舶構造は、積荷の移動、局所的な補強、アクセス、腐食保護、および検査について、造船所または設計事務所によってチェックされる必要があります。
- ケーブルクレンチは、合意された手順に従って製造および設置後に機能検査する必要があります。アンカーウィンドラスブレーキやデッキチェーンストッパーとして表現すべきではありません。
カスタム属性
- 標準ベース: JIS F 2025:1992 供給寸法 / JIS F 2025:2021 現行版 → 契約上どの版が適用されるかを確認してください。
- タイプ: タイプA 取り外し可能 → タイプB 固定構成とは異なります。
- 呼び径：52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 111 / 120 → 適用アンカーチェーン呼び径により選定します。
- 規格呼び：JIS F 2025 A＋呼び番号→例：JIS F 2025 A52。
- 標準本体材質：JIS G 3101 SS400 → その他の構成材質は標準材質表に準じます。
- オプションの材料: ステンレス鋼またはカスタマイズされた材料 → 承認された図面、腐食適合性、溶接手順、およびプロジェクトの受け入れを条件としてのみ利用可能です。
- アンカーチェーングレード：要確認→提供情報にはグレード2までとグレード2/グレード3が交互に記載されており、サポートされていないグレードの主張は行っておりません。
- 表面処理: Sa 2.5 ブラスト + エポキシ ショップ プライマー、亜鉛メッキ仕上げ、またはプロジェクト コーティング → 最終システムは材料、溶接順序、容器コーティングの仕様によって異なります。
- 証明書の要件: 注文範囲に応じて入手可能 → メーカー証明書、材料トレーサビリティ、等級検査、立会ポイントを見積前に確認する必要があります。
仕組み
アンカーチェーンのビターエンドはケーブルクレンチに接続されます → 通常の使用中、チェーンはチェーンロッカー隔壁に固定されます → 保持部品が取り外し可能なカバー/ピンの配置を所定の位置に保ちます → 承認された緊急手順に従って、保持部品と取り外し可能な部品が制御された順序で解放されます → アセンブリは検査され、リセットされ、操作後に再密閉されます
アプリケーション
チェーンロッカー |アンカーチェーンのビターエンド固定 |中型および大型商船 |貨物船 |タンカー |ばら積み貨物船 |コンテナ船 |新築プロジェクト |交換および改修プロジェクト
認定と利点
証明書と検査書類は、プロジェクト要件、材料トレーサビリティ、合意された試験範囲、船級協会の承認手順に従って手配できます。リストされている団体は、すべての注文に自動的に含まれるわけではありません。
認証: CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカーテスト証明書。
絵と写真
よくある質問
Q1: JIS F 2025 タイプAとタイプBの違いは何ですか?
A1: タイプAは着脱式、タイプBは固定式です。タイプ A は、アンカーチェーンのビターエンド接続を解放するための制御された方法が必要な血管配置の場合に選択されます。
Q2: 正しい呼び径はどのように選択すればよいですか?
A2: 該当するアンカーチェーンの直径から呼び番号を選択し、船舶の図面、チェーンのグレード、チェーンロッカーの形状、既存の設置、リリースアクセス、および承認された標準エディションと照らし合わせて確認してください。この表は寸法選択の参考資料であり、SWL や破壊荷重の宣言ではありません。
Q3: 防水試験とグレード 3 チェーンの互換性は標準で含まれていますか?
A3: 自動的には行われません。現在の規格では、シール関連のガスケットとパッキンの性能が規定されていますが、完成したアセンブリの防水試験方法と合格基準はプロジェクトによって定義される必要があります。提供されたチェーン グレードのステートメントは矛盾しているため、グレード 3 の互換性を見積書またはデータシートに記載する前に確認する必要があります。
