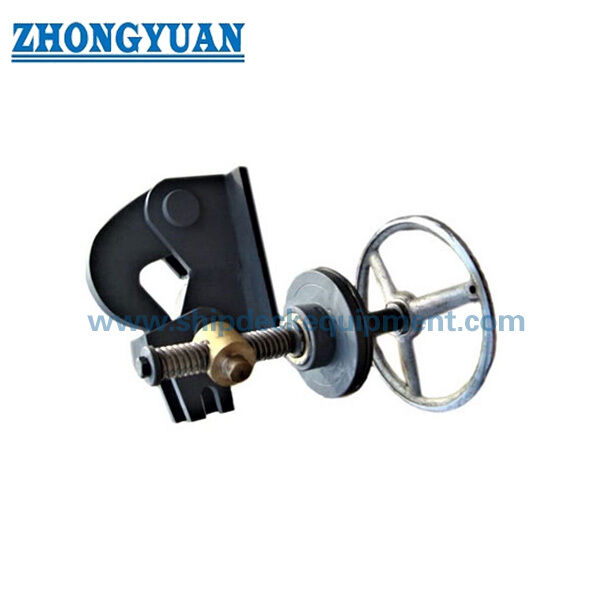

28、32、34mmチェーン用防水ねじ式アンカーチェーンリリース | CB/Z 887-2007

28,32&34mmの鎖のアンカー鎖の水不気味な解き放題器 CB/Z 887-2007

製品概要

CB/Z 887-2007 防水螺旋型アンカーチェーンリレーザーとは,機械的な鎖末固定と制御式リレーザー装置である.防水配置では,リレーザーフック,操作シャフト,トラペゾイドスクリュースライダー,ロックパーツと詰め詰めされた詰め箱の配置により,指定された密封機能を維持しながら,装置の境界を通って解き放題メカニズムが操作できます.

このページは,CB/Z 887-2007で定義された28mm,32mmおよび34mmの水密コンフィギュレーションをカバーします.選択と製造は,適用される標準図に照らして確認する必要があります.実際の鎖端接続設置インターフェース,操作方向,利用可能な許可と承認されたプロジェクトドキュメント防水配置は別々の配置であり,下記の尺寸表では表されていません..

速やかな仕様

• 製品タイプ:水不気味な螺旋型アンカーチェーンの解き放題 → 普通の状態でチェーンの端を固定し,制御された機械解き放出機能を提供します.

• 規格:CB/Z 887-2007 → このページの製造寸法,防水性,検査および品質要件は,この規格のみに基づいています.

• 適用可能なアンカーチェーン: 28 / 32 / 34 mm → 標準サイズを別にして,承認されたチェーンと設置図から正確なサイズを選択します.

• 防水配置: 操作シャフトの周りに詰め込まれた詰め箱密封 → 防水タイプに必要な密封インターフェースを提供します.

密度要求: 詰め箱の組成は,漏れなく,静的水圧0.4MPa未満に耐えられる.

操作メカニズム:トラペゾイドスクリュー + スライダー + 解き放題フック → 手動シャフト回転によりフックの制御解き放たれ

標準のスレッドサイズ: 28 mm チェーンでは Tr 24×5-7; 32 / 34 mm チェーンでは Tr 26×5-7 → キー加工と組立制御の寸法.

• 基準質量: 28 / 32 / 34 mm の水密コンフィギュレーションでは 23 / 28 / 28 kg → 設置処理と梱包に役立ちます.

主な技術パラメータ

CB/Z 887-2007 防水配置.寸法はミリです.括弧の値は参照寸法です.

選択と調査ガイド

• ステップ1:CB/Z 887-2007の水受容性のない螺栓型配置と 28 / 32 / 34 mm のアンカーチェーンサイズを確認します.

• ステップ2: 承認された図から鎖端接続,設置境界,H/h/b/L/Bインターフェースの寸法,軸の方向,利用可能な操作空白を確認します.

• ステップ3: 防水性試験の要件,顧客/クラス/第三者目撃者範囲,および必要な試験文書の確認.

• ステップ4: 部品材料のスケジュール,材料の追跡可能性,パッケージの仕様,潤滑の要件,保護コーティングを確認します.

• ステップ 5: 量,適用容器の種類,設置位置,図面または参照写真,配送目的地,必要な配送時間,承認文書の要件を記載します.

構造

主体 解き放たれるフック 大きな軸 小型の軸 固定キャッチ 圧縮ナッツ 圧縮袖 梱包 詰め物箱のボディ ブッシュ トラペソイドスクリュー スライダー

製造と技術品質要件

尺寸制御: H,h,b,L,B,t,d,lの尺寸と指定されたトラペゾイドスレッドは,CB/Z 887-2007の構成と制御された生産図に従ってなければならない.

• スレッドとスライド部品: トラペソイドスクリュー,ペアリングスレッド,スライダーとシャフトのフィットが機械加工され,移動がスムーズで結合しないように組み立てられる.傷口や有害な鋭い縁を除去しなければならない..

• 防水組成: 梱包,圧縮ハッシュ,圧縮ナッツ,詰め箱の部品は,水不浸しな構成が指定された密封要件を満たすように正しく設置されなければならない.

• 防水性試験: 詰め箱の組成物は,漏れなく,静水圧0.4MPa以下に耐えなければならない.試験の実行と観察は,承認された検査範囲に従って行う.

操作機能: 解き放題フック,シャフト,スクリュー,スライダーが固定されないまま,意図されたロックと解き放題順序で動作する.設置後,開閉方向の標識が明瞭でなければならない..

材料管理:部品材料は,CB/Z 887-2007で指定された材料スケジュールと参照された材料基準に適合しなければならない.材料の代替には,製造前にプロジェクト承認が必要です..

表面と潤滑:摩擦,糸,ベアリング接触領域は,適切な潤滑を受けなければならない.暴露された表面は,標準および承認されたプロジェクトコーティングシステムで要求される保護処理を受ける..

• 最終検査: 放出前に材料の文書,主要寸法,外見,組立状態,操作柔軟性,水密度,マークおよび配送文書を確認する.

カスタム属性

• 標準: CB/Z 887-2007 → このページの設計,製造,受容基準

配置:水不透型 → 詰め詰めされた詰め箱の配置が含まれています.水不透型は別々です.

チェーン直径: 28 / 32 / 34 mm → このページに示されている標準的な離散サイズシリーズ.

密度: ≥0.4 MPa 静水圧,漏れなし → 密封装置に適用されます.

• 糸: Tr 24×5-7 または Tr 26×5-7 → チェーンサイズと標準構成に応じて選択されます.

材料:CB/Z 887-2007 → 制御されたBOMに従って部品特有の炭素鋼,不老鋼,銅合金材料 → 最終的な部品のグレード

操作: 手動でスライダーとスクリューを離す → 操作方向,フック接続,利用可能なクリアランスは,承認された設置図と一致しなければならない.

検査: 尺寸,視覚,機能,防水性検査 → 注文要件に応じて目撃者および文書の範囲

証明書要求: プロジェクトの要求に応じて入手可能 → メーカー証明書,材料文書,クラス/第三者の検査範囲は生産前に合意する必要があります.

働き方

Anchor chain end is connected to the release hook → Locking parts and screw mechanism retain the hook → Operator turns the operating shaft in the marked release direction → Trapezoidal screw drives the slider → Release hook disengages in a controlled sequence → Assembly is inspected and reset after operation

申請

Watertight anchor-chain end release arrangements | Special-vessel anchoring systems | Drawing-controlled installations | Newbuilding projects | Repair and replacement projects specified to CB/Z 887-2007

認定 と 利点

証明書と第三者による検査は,プロジェクトの要件,合意された検査範囲,材料の追跡可能性,承認手順に応じて取り決めることができます.それらはデフォルトで含まれていません.

認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

図解と写真

よくある質問

Q1: このページの防水配置ではどのチェーンサイズがカバーされていますか?

A1: 標準サイズは28mm,32mm,34mmです.したがって,選択は,連続範囲として 28~34mm を扱うのではなく,実際のチェーンと承認された設置図に一致する必要があります..

Q2: 防水型の主要な受容要件は何ですか?

A2: 詰め箱の密封装置は,漏れなく,静的水圧0.4 MPa以下に耐えなければならない.合意された検査計画では,目撃とドキュメントの要件を定義すべきである..

Q3: 製造前に必要な情報は?

A3: チェーンサイズ,設置図,チェーン末端接続,境界寸法,シャフト方向,操作クリアランス,材料文書の要求,コーティング,防水性検査の範囲を確認します.量と配達要件., 試験圧力と目撃範囲,材料/コーティング要件,量,目的地,配送スケジュール.
