商船用水不流アンカー鎖解き放出システム

防水型螺旋型アンカーチェーンリレーザー CB 887-1977

製品概要

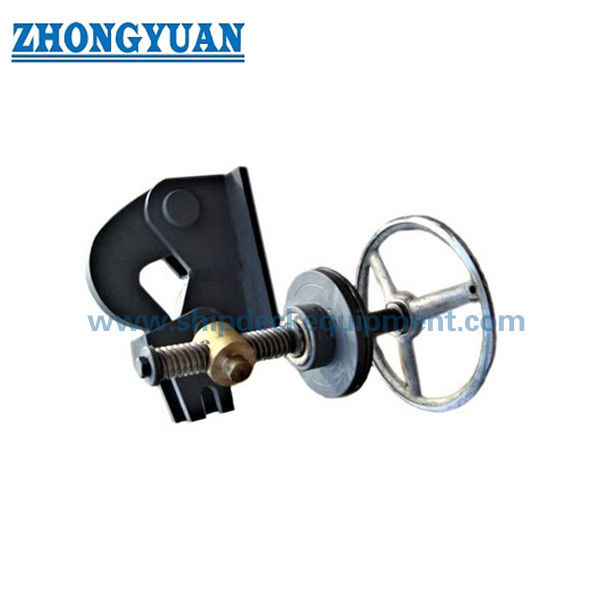

CB 887-1977 防水螺旋型アンカーチェーンの解放機は,元標準で潜水艦のアンカー装置のために意図された機械的緊急解除装置です.トラペゾイドスクリュースライダー,解き放題フック,ロックパーツ固定鎖を通常の状態で保持し,必要に応じて制御された手動操作順序で解き放つため,詰め詰めされた詰め箱構造.

古いCB 887-1977サイズシリーズは,アンカーチェーンの直径を28から57mmまでカバーします.一般的な商用船舶のアンカー解放装置ではなく,引き出力制御製品CB 887-2007は,1977年の版を代替し,チェーンサイズシリーズを修正し,不水性タイプを追加し,定量的な水性要件を導入しました.設置インターフェース, 操作方向,試験範囲,権限またはクラス要件は,出札と生産の前に確認されなければならない.

速やかな仕様

• 製品タイプ: 防水ヘリックス/螺旋型アンカーチェーンリレーザー → 機械的な保持と防水境界を越えて制御された緊急リレーザー.
• 標準ベース:CB 887-1977 古い構成 → 元の標準の適用範囲は通常の商用船ではなく潜水艦のアプリケーションに限定されています.
• 古いチェーン直径範囲: 28 / 31 / 34 / 43 / 49 / 53 / 57 mm →既存の承認された設置図とチェーン接続幾何学によって選択します.
• 現在の標準注:CB 887-2007は1977年版を代替 →新しいプロジェクトでは,現在の28 / 32 / 34mm QSまたはQF構成が必要かどうかを確認する必要があります.
• 水密度基準 (CB 887-2007): 詰め箱の漏れ試験で,静水圧が0.4 MPa未満でない → 既成の電源には,承認された試験仕様に含まれている場合にのみ適用する.
• 操作メカニズム:回転軸 + トラペゾイドスクリュー + スライダー + 解き放題フック → 手動操作は,スムーズな動きと明確な開/ロック方向のマークをチェックする必要があります.
• 材料の概念:混合鋼,ステンレス鋼,銅,ブッシュ,包装部品 → 最終的な材料グレードは,単一の一般的な材料説明ではなく,承認されたBOMに従います.
• 検査の焦点:寸法,材料,表面状態,適当な場合は溶接品質,水不透性,操作柔軟性,マーク,配送文書

主な技術パラメータ

選択と調査ガイド

ステップ1: 必要な標準の修正とサービスベースを確認します:古いCB 887-1977の交換/修理,または現在のCB 887-2007の設計.

ステップ2:アンカーチェーンの直径,元のモデルマーク,チェーンの端接続,既存の装置または容器の図の確認.現行の規格では,古い31mmのサイズが32mmに変更されていることに注意してください..

ステップ3: 防水型または防水型の配置,限界圧,試験圧,保持時間,漏れ容認,目撃者要求を確認する.

ステップ4: 設置インターフェイス,操作シャフト方向,利用可能な操作クリアランス,放出方向,周囲構造,検査および保守のためのアクセスを確認する.

ステップ5: 承認された材料リスト,包装タイプ,潤滑点,コーティングシステム,材料の追跡可能性,製造者文書,および各クラスまたは当局の検査範囲を確認します.

ステップ 6: 量,使用容器の種類,代替品の写真,元の図面または寸法,配送目的地,必要な配送時間

構造

主体 解き放たれるフック 大きな軸 小型の軸 固定キャッチ 圧縮ナッツ 圧縮袖 梱包 詰め物箱のボディ ブッシュ トラペソイドスクリュー スライダー

防水性,メカニズム,品質上の利点

• 詰め詰めされた詰め箱の配置は,水密コンフィギュレーションが指定されている場合,操作シャフトの周りに定義された密封インターフェースを提供します.
• トラペゾイドスクリューは軸の回転を制御されたスライダー運動に変換し,意図的な機械操作順序で解き放たれる.
• 鍵のキャッチと開く/ロックする方向が記されていることは,意図しない操作を減らすのに役立ちます.最終的なロックと操作の配置は,承認された図に一致する必要があります.
• 機能的材料は,部品の用途:ボディとフックの構造強度,軸の耐腐蝕性および耐磨性,ブッシュとスクリュー部品のための適正なベアリング/スレッド材料詰め箱の容積も承認されました
• 検査には材料の文書,寸法,表面の欠陥,適当な場合は溶接品質,潤滑,マーク,スムーズな回転,漏れ検査,合意された範囲に従って梱包/配送記録.
• 古い交換作業では,次元互換性と操作アクセスが一般的なカタログの互換性よりも重要であり,元の設置図は生産を制御すべきである.

カスタム属性

• 標準:CB 887-1977 → 潜水艦用水密式スクリュー型アンカーリレーザー
• サービス状態:レガシー/交換ベース → 現在の新築プロジェクトでは,CB 887-2007または他の適用基準をレビューする必要があります.
• チェーン直径: 28-57 mm レガシーシリーズ → 正確な元のサイズとチェーン端幾何学を確認します.
• 密度: 静水圧 0.4 MPa の標準基準電流 → 既成の試験範囲,保持時間,および受容は,注文に記載される.
• メカニズム: トラペゾイドスクリューとスライダー → 軸回転による制御手動解き放たれ
• 設置インターフェイス:確認 → 承認されたGA,境界詳細,操作方向,利用可能なクリアランスを提供します.
• 材料: 多材料組成 → 部品のグレードと交換は,承認されたBOMの確認が必要です.
• 表面処理:潤滑摩擦表面 + 指定された保護コーティング → 最終コーティングは承認されたプロジェクトシステムに従います.
• 証明書要求: 契約 → メーカーの証明書,材料文書,試験報告,クラス証人,または当局の承認によると,引用前に確認する必要があります.

働き方

Anchor chain is connected to the release hook → Locking parts and the screw mechanism retain the hook in the normal condition → Operator turns the shaft / handwheel in the marked release direction → The trapezoidal screw drives the slider and disengages the hook → Anchor chain is released according to the approved operating procedure → The assembly is inspected, サービスし,操作後にリセット

申請

旧型の潜水艦アンカーシステム 修理・交換プロジェクト 制御された水密アンカーチェーンの解き放題の配列を図面で描く 元のCB 887-1977の装置に合う部品組成

認定 と 利点

証明書と第三者による検査は,契約,承認された検査範囲,材料の追跡可能性要件,およびクラスまたは当局の承認手順に従って取り決めることができます.デフォルトでは含まれていません.

認証: CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS,メーカー試験証明書.要求に応じて利用可能であり,プロジェクトの要件およびクラス/当局の承認の対象となります.

図解と写真

よくある質問

Q1:CB 887-1977は卸貨船,タンカー,その他の普通の商用船に適していますか?

A1: 規格の規定された範囲ではありません.CB 887-1977は,潜水艦用のみです.商用船の計画では,船舶設計者が承認した取り決めを利用し,適切な基準を確認する必要があります.適用される場合,一部の小型および中型船舶のシンプルアンカーリレーザー (CB/T 4219-2013) や大型犬型チェーンリレーザー (CB/T 3143-2013) の場合.

Q2:CB 887-2007とCB 887-1977で何が変わったのか?

A2: 2007年版は古い標準を置き換えました 防水型を追加し 43 / 49 / 53 / 57mmのサイズを取り除きました 31mmを32mmに変更しました定量的な防水性要件と試験方法を追加正確な改訂は,引上げ前に合意する必要があります.

Q3: 代引価格表にはどんな情報が必須ですか?

A3: オリジナルモデルまたは名札,チェーン直径,承認された図面,設置および操作側写真,水不浸透の境界要求,試験圧力および目撃者範囲を提示する.材料/コーティング要件量,目的地,配送スケジュール
