アンカーチェーン径50-120mm用ドッグタイプケーブルクランプ | マリンアンカーチェーンリリースデバイス
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 技術基準: | CB/T 3143-2013 | チェーンの呼び径: | 50mm～120mm |
|---|---|---|---|
| 材料: | C-Mn鋼、ステンレス鋼 | 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層,電化,ポーリング,個別表面処理が可能です. |
| 分類証明書: | CCS、NK、BV、ABS、DNV-GL、LR、KR、IRS、RSなど | ||
| ハイライト: | 船舶の固定装置のケーブルブレス,水受容性の高い犬型ケーブルブレス |
||
製品の説明
犬型キャベルのブランチ アンカーチェーン ダイア50×120mmマリン・アンカー・チェーン・リレーズ・デバイス
製品概要
CB/T 3143 防水型犬型ケーブルクランプは,アンカーチェーンの解き放題システムにおける重要な安全部品として設計されています.
これは,直径50mmから120mmのグレード2およびグレード3のアンカーチェーンに適しています.
Oリングの密封構造を備えており,テストされた圧力条件下でチェーンロッカーの水不浸し性を保証します.
この装置は,アンカーチェーンを制御して保持し,緊急解除し,過負荷状態で船舶の安全性を保護します.
速やかな仕様
- チェーン直径: 50×120 mm → アンカーチェーンとの互換性を定義
- チェーングレード:グレード2/グレード3 →適用される強度レベル
- 防水圧: 0.03 MPa / 5分 → 鎖ロッカーの密封を確保する
- 放出メカニズム: 犬型 + ハンマー → 迅速な放出が可能
- ピン強度ロジック: 15~30%の断裂負荷 →制御された障害保護
- シール:Oリングゴム → 防水性能を確保
- 潤滑: グリースチャネルピン → スムーズな動作
- 材料:C-Mn鋼/不?? 鋼 →強度と耐久性
- 表面:Sa2.5 +プライマー →腐食防止
主な技術パラメータ
| 定額 違う 違う |
チェーンケーブル 直径 |
L について | B について | L1 | B1 | L2 | D | H1 | H2 | n | 理論的な 体重 体重 |
| 50 | 50 | 104 | 400 | 244 | 460 | 70 | 60 | 100 | 115 | 10 | 61 |
| 52 | 52 | 106 | 246 | 72 | 62 | 69 | |||||
| 54 | 51 | 112 | 435 | 252 | 486 | 74 | 64 | 120 | 72 | ||
| 56 | 56 | 116 | 256 | 78 | 67 | 105 | 76 | ||||
| 58 | 58 | 122 | 463 | 262 | 501 | 80 | 69 | 130 | 14 | 80 | |
| 60 | 60 | 125 | 265 | 83 | 71 | 110 | 82 | ||||
| 62 | 62 | 129 | 493 | 269 | 524 | 73 | 138 | 85 | |||
| 64 | 64 | 132 | 272 | 86 | 75 | 86 | |||||
| 66 | 66 | 139 | 520 | 281 | 542 | 91 | 78 | 140 | 90 | ||
| 68 | 68 | 79 | 92 | ||||||||
| 70 | 70 | 146 | 557 | 288 | 570 | 94 | 81 | 115 | 118 | 93 | |
| 73 | 73 | 149 | 97 | 84 | 94 | ||||||
| 76 | 76 | 158 | 593 | 300 | 594 | 102 | 88 | 120 | 155 | 95 | |
| 78 | 78 | 161 | 303 | 105 | 90 | 96 | |||||
| 81 | 81 | 167 | 610 | 309 | 628 | 107 | 93 | 125 | 165 | 96 | |
| 84 | 84 | 170 | 312 | 110 | 96 | 98 | |||||
| 87 | 87 | 181 | 690 | 325 | 660 | 115 | 100 | 175 | 100 | ||
| 90 | 90 | 183 | 327 | 117 | 103 | 106 | |||||
| 92 | 92 | 195 | 727 | 339 | 686 | 121 | 105 | 130 | 185 | 113 | |
| 95 | 95 | 198 | 342 | 124 | 108 | 119 | |||||
| 97 | 97 | 205 | 785 | 353 | 724 | 127 | 110 | 135 | 192 | 121 | |
| 100 | 100 | 208 | 356 | 130 | 113 | 140 | 150 | ||||
| 102 | 102 | 210 | 358 | 132 | 115 | 186 | |||||
| 105 | 105 | 221 | 853 | 37l | 770 | 137 | 118 | 18 | 214 | ||
| 107 | 107 | 225 | 374 | 140 | 120 | 257 | |||||
| 111 | 111 | 226 | 3i6 | 142 | 123 | 145 | 244 | ||||
| 114 | 114 | 246 | 917 | 398 | 810 | 150 | 127 | 225 | 289 | ||
| 117 | 117 | 248 | 152 | 130 | 327 | ||||||
| 120 | 120 | 253 | 403 | 157 | 133 | 150 | 372 |
選択ガイド
ステップ1 鎖の直径を選択 → アンカーチェーンに基づいて50~120mm
ステップ2 鎖グレード →グレード2またはグレード3を確認する
ステップ3 防水性要件を確認 → 鎖ロッカーの密封に必須
ステップ4 解放の要求を確認 → 緊急の迅速な解放が必要
ステップ 5 ピン安全ロジック → 過負荷時の制御断裂を確認
ステップ6 認定の確認 → 階級社会の要件
構造
身体 鎖の機械 ピンを解放する リングのシール 潤滑ピン ハンマーを解放するシステム
カスタム属性
- チェーン直径: 50×120 mm →互換性
- 防水シール:Oリング → 水の侵入を防止する
- 解体:ハンマー操作 → 緊急解体
- ピン強度: 15~30% BL → 安全性保護
- 潤滑: 油槽 → 滑らかな動作
- 材料:C-Mn鋼 →構造強度
- 認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
調査ガイド
鎖の直径,鎖のグレード,防水性要件,クラス認証要件を教えてください.
働き方
鎖はドッグメカニズムによってロックされます.緊急時に,ピンはハンマーで解放され,鎖が安全に走れるようにします.ピンは制御された過負荷下で壊れるように設計されています.船舶の安全を確保する.
申請
鎖鎖のロック 緊急鎖解除システム 船の安全システム
認定 と 利点
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS 防水試験,制御放出安全設計,信頼性の高いロックメカニズム
図解と写真

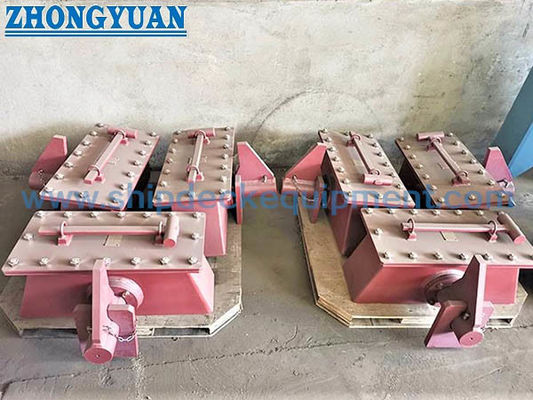

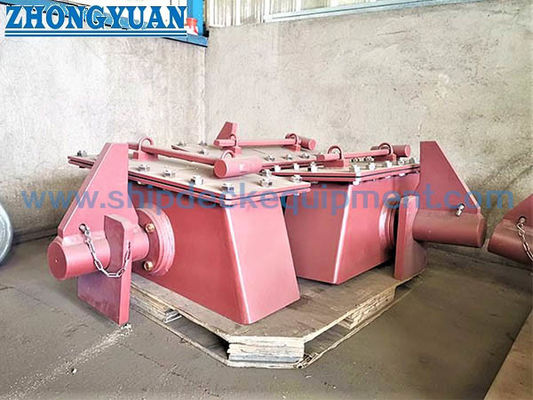

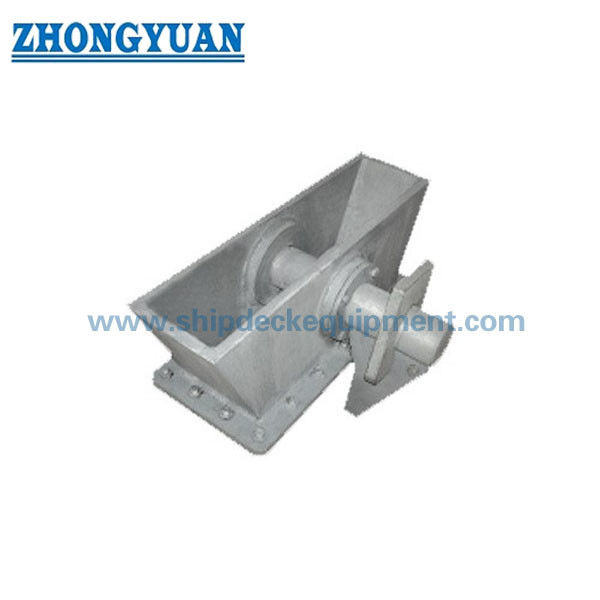

装置のレイアウト 製品写真
注文
MOQ: 1 納期: 30~60日
よくある質問
Q1: 犬型ケーブル握り具の機能は?
A: 安心してアンカーチェーンを押さえて放出します
Q2:安全ピンはどうやって動きますか?
A: 緊急解離を保証するために,鎖の解離負荷の15~30%以下で割れる.
Q3:なぜ水密設計なのか?
A: チェーンロッカーの密封を保ち 水が入らないようにする
