50～120mm 防水ドッグタイプケーブルクランプ | 船舶係留用アンカーチェーンリリース装置

50～120mm 防水ドッグ型ケーブルクランプ | 船舶係留用アンカーチェーン解放装置

製品概要

CB/T 3143 防水ドッグ型ケーブルクランプは、アンカーチェーン解放システムの重要な安全部品として設計されています。

直径50mmから120mmまでのグレード2およびグレード3のアンカーチェーンに適しています。

Oリングシール構造を備え、試験圧力条件下でチェーンロッカーの防水性を確保します。

この装置は、アンカーチェーンの制御された保持と緊急解放を可能にし、過負荷条件下での船舶の安全を保護します。

クイック仕様

• チェーン径: 50～120mm → アンカーチェーンとの互換性を定義
• チェーングレード: グレード2 / グレード3 → 適用強度レベル
• 防水圧力: 0.03 MPa / 5分 → チェーンロッカーのシーリングを保証
• 解放機構: ドッグ型 + ハンマー → クイックリリースを可能にする
• ピン強度ロジック: 破壊荷重の15～30% → 制御された破損保護
• シール: Oリングゴム → 防水性能を保証
• 潤滑: グリスチャンネルピン → スムーズな操作
• 材質: C-Mn鋼 / ステンレス鋼 → 強度と耐久性
• 表面: Sa2.5 + プライマー → 防食

主な技術パラメータ

選定ガイド

ステップ1 – チェーン径を選択 → アンカーチェーンに基づき50～120mm

ステップ2 – チェーングレードを確認 → グレード2またはグレード3

ステップ3 – 防水要件を確認 → チェーンロッカーのシーリングに必要

ステップ4 – 解放要件を確認 → 緊急クイックリリースが必要

ステップ5 – ピン安全ロジックを確認 → 過負荷時に制御された破損

ステップ6 – 認証を確認 → 船級協会の要件

構造

本体 | ドッグロック機構 | 解放ピン | Oリングシール | 潤滑ピン | ハンマー解放システム

カスタム属性

• チェーン径: 50～120mm → 互換性
• 防水シール: Oリング → 水の浸入を防ぐ
• 解放: ハンマー操作 → 緊急クイックリリース
• ピン強度: 破壊荷重の15～30% → 安全保護
• 潤滑: グリス溝 → スムーズな操作
• 材質: C-Mn鋼 → 構造強度
• 認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, メーカー試験証明書

問い合わせガイド

チェーン径、チェーングレード、防水要件、船級認証要件をお知らせください。

仕組み

チェーンはドッグ機構によってロックされます。緊急時には、ハンマーでピンを解放でき、チェーンを安全に送り出すことができます。ピンは、制御された過負荷時に破損するように設計されており、船舶の安全を確保します。

用途

アンカーチェーンロッカー | 緊急チェーン解放システム | 船舶安全システム

認証と利点

認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; 防水試験済み、制御解放安全設計、信頼性の高いロック機構。

図面と写真

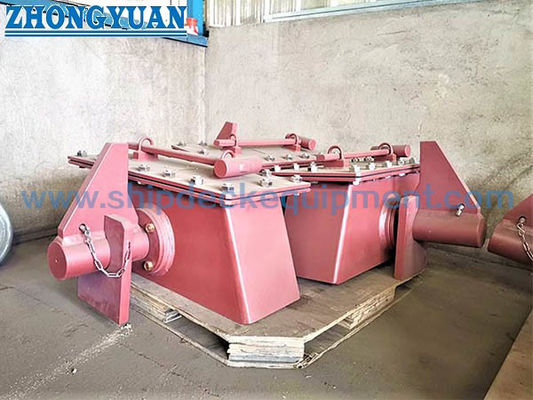

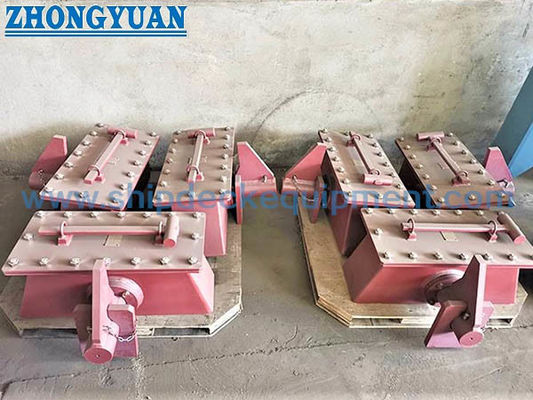

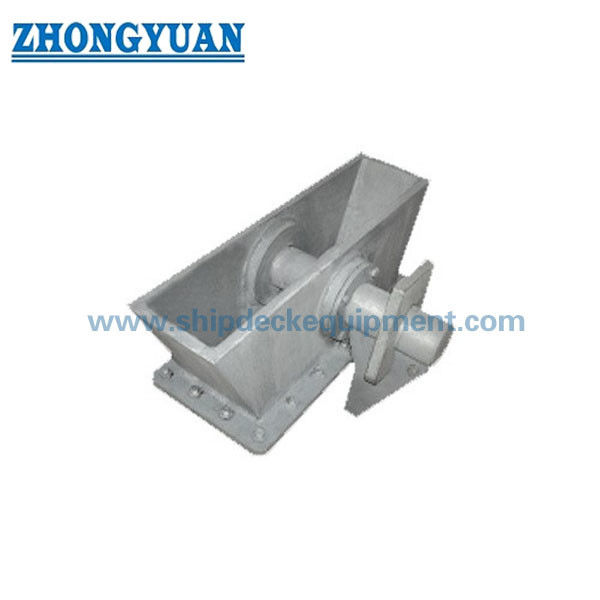

概略図 | 設置レイアウト | 製品写真

注文

MOQ: 1 | 納期: 30～60日

よくある質問

Q1: ドッグ型ケーブルクランプの機能は何ですか？

A: アンカーチェーンを安全に保持および解放します。

Q2: 安全ピンはどのように機能しますか？

A: チェーン破壊荷重の15～30%で破損し、緊急解放を保証します。

Q3: なぜ防水設計なのですか？

A: チェーンロッカーのシーリングを維持し、水の浸入を防ぐためです。
