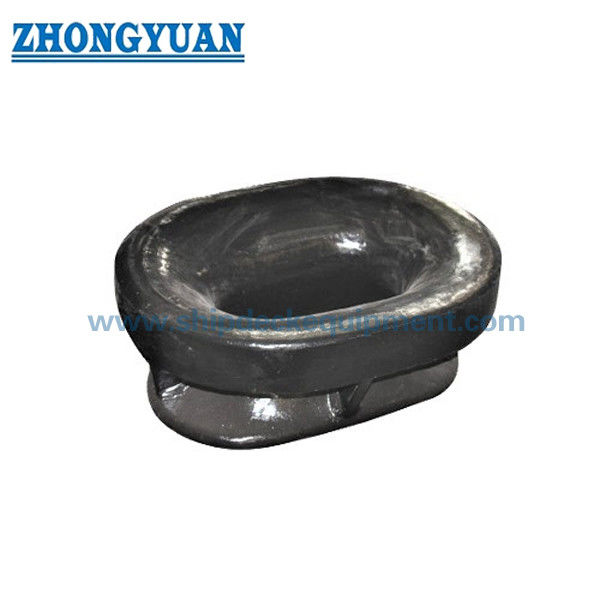

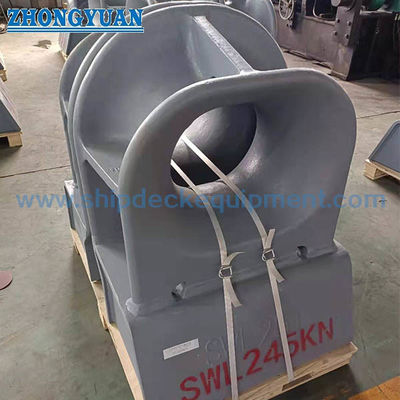

防壁に装着されたアンテナJIS F 2007型A オーバル式開口型鋳鋼ロープガイド
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| タイプ: | タイプA | 材料: | 鋳物C-Mn鋼、鋳物ステンレス鋼、砕氷船用特殊鋼も供給可能 |
|---|---|---|---|
| 技術基準: | JIS F 2007-1976 | 重さ: | 15.1～115kg |
| 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層,電化,ポーリング,個別表面処理が可能です. | 分類証明書: | CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカーテスト証明書。 |
| ハイライト: | 型A 停泊切断器,B型アンテナ,船舶の固定装置 固定チャック |
||
製品の説明
防壁に装着されたアンテナJIS F 2007型A オーバル式開口型鋳鋼ロープガイド
製品概要
JIS F 2007 Type A 防壁に固定されたアンテナは,円形の開口を持つ鋳造鋼ロープガイドです.それは船の壁に溶接され,壁の構造を通ってアンテナロープを導いて,アンテナ中に鋭い局所的な接触を減らす移動し,港に泊まる.
A型は名目サイズ150〜500をカバーする.船の配置に長い円形のロープ開口,より大きなエントリー・トレランス,および要塞の固定ステーションで明確なロープアライナメントを必要とする場合に適しています.標準名称は,固定パイプかもしれない国際的な買い手は,しばしば壁に固定されたアンテナ・チャックや,円形アンテナ・チャックを探します.
速やかな仕様
•型:JIS F 2007型 A型 円形開口 → 壁に固定された固定装置の長いロープ通路
•名目サイズ範囲: 150から500 →タイプBより広いサイズカバー
• 標準: JIS F 2007-1976 → 尺寸,型名,標準材料の基準の参照
標準材料:JIS G 5101 → C-Mn 鋳型鋼,ステンレス鋼,特殊鋼の SC42 鋳型鋼について議論することができます.
• 計算量: 15.1 から 115 kg → 手取り,梱包,設置,貨物推計に役立つ.
表面処理: Sa2.5 吹き込み + 鋳鋼のためのエポキシショッププライマー → 不同鋼接触面は必要に応じて磨くことができます.
• 製造焦点: ロープ接触表面が滑らか,鋳造品質が制御され,溶接領域の準備,次元制御.
主な技術パラメータ
JIS F 2007 型A 固定用切断器のメインページの寸法.別記がない限り,寸法はミリです.
|
定額サイズ |
L について |
L1 |
L2 |
H |
H1 |
H2 |
B について |
T |
肋骨数 |
溶接の脚 |
計算された質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 150 | 300 | 270 | 110 | 260 | 202 | 129 | 12 | 4 | 5 | 15.1 |
| 200 | 200 | 368 | 334 | 150 | 318 | 250 | 143 | 12 | 4 | 5 | 20.5 |
| 250 | 250 | 430 | 394 | 200 | 380 | 308 | 155 | 12 | 4 | 5 | 26.9 |
| 300 | 300 | 500 | 460 | 250 | 450 | 372 | 169 | 15 | 4 | 6 | 42.7 |
| 350 | 350 | 560 | 518 | 250 | 460 | 378 | 179 | 15 | 6 | 6 | 50.8 |
| 400 | 400 | 632 | 586 | 250 | 482 | 394 | 195 | 18 | 6 | 7 | 76.3 |
| 450 | 450 | 700 | 650 | 250 | 500 | 406 | 209 | 20 | 6 | 8 | 102 |
| 500 | 500 | 760 | 708 | 250 | 510 | 412 | 219 | 20 | 6 | 8 | 115 |
基準ロープ直径は,船舶の固定配置とプロジェクト仕様に比べ確認すべきである.
|
定額サイズ |
適用されるマニラロープDia (mm,参照) |
適用可能なワイヤロープ直径 (mm,参照) |
|---|---|---|
| 150 | 40 | 16 (6x12) |
| 200 | 45 | 18 (6x12) |
| 250 | 50 | 20 (6x12) |
| 300 | 60 | 22.4 (6x12) |
| 350 | 70 | 24 (6x24) |
| 400 | 80 | 26 (6x24) |
| 450 | 85 | 30 (6x24) |
| 500 | 90 | 35.5 (6x24) |
選択と調査ガイド
ステップ1: JIS F 2007 型A 円形開口とロープ直径と容器図に従って 150 から 500 の名目サイズを確認する.
ステップ2: 製造前には,壁の開口,強化,溶接長,利用可能な設置スペースを確認します.
ステップ3:材料の要件を確認する:SC42鋳鋼,C-Mn鋳鋼,ステンレス鋼,または特殊鋼.
ステップ4 表面処理を確認する: 工場プライマー,最終コーティング要件,または磨いたステンレスステール接触面.
ステップ 5: 報名前に証明書の範囲を確認します: メーカー証明書,材料証明書,クラス証明書,または目撃者検査.
ステップ 6: 量,目的地,必要な配達時間,設置図,利用可能な場合は参照写真を提示します.
構造
円形のロープ開口 鋳造鋼のボディ 壁に固定された溶接構造 滑らかなロープ接触半径 溶接された接続領域 名目サイズに応じて肋骨 店頭プリマーまたは不oxidable鋼の仕上げ
デザイン と 品質 の 利点
• 円形の開口は,丸いタイプBの配置よりも長いロープ通路を提供し,ロープの入り口は,固定線の角度が要塞に沿って変化する場合に便利です.
• ロープ の 接触 面 は 鋳造 後 に 敷き詰め られ,平ら な 状態 に なっ て 鋭い 局所 的 な 接触 を 軽減 し,マニラ ロープ や ワイヤ ロープ を 保護 する こと に 役立つ.
• 鋳造の指示は,受け入れられた船舶鋳造基準に従って制御されます. 性能,溶接品質,検査の受け入れに影響を与えない受け入れられる鋳造品質に焦点を当てます.
• 船舶構造の溶接ゾーンから50mm以内の鋳造ボディの面積は,溶接品質に影響を与える有害な兆候を減らすために特別に制御されています.
• 150〜300の名目サイズでは,造船所の溶接中に裂け込みのリスクを減らすために,より薄い壁と溶接付近のエリアに特別な注意を払います.
• FEA ベースのレビューは,プロジェクトに必要に応じて,開口縁,肋骨,および溶接移行の周りのストレスの分布をチェックするために使用できます.
カスタム属性
- 標準: JIS F 2007-1976 → プロジェクト仕様でJISの固定パイプ/固定チョークの寸法が必要とする場合
- タイプ:A型 円形開口 → 壁の開口を通る長いロープ通路に適しています.
- 名目サイズ: 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 →ロープ直径,船体配置,図面要求によって選択する.
- 材料:標準基準としてSC42鋳鋼 →代替鋳鋼または不?? 鋼について議論することができます.
- 表面処理: Sa2.5 吹き込み + エポキシショッププライマール → 最終コーティングは,設置後に容器塗装仕様に従う.
- 溶接領域制御: 溶接インターフェイスの周りに50mm → 造船所の溶接エリアの近くで有害な兆候を減らすように制御.
証明書要求:製造者証明書またはクラス証明書 → 順序 → クラス 検査の範囲は,オート前に確認する必要があります.
働き方
Bulwark opening alignment → Rope passes through oval chock → Smooth contact surface guides rope direction → Cast body transfers local contact force to welded bulwark structure → Inspection and coating after installation
申請
小規模なサービス船 トラッグボート バージュ ワークボート 貨物船 タンカー 防水堤停泊駅 港湾停泊施設 新築・改装プロジェクト
認定 と 利点
証明書は,プロジェクト要件,検査範囲,材料の追跡可能性,およびクラス社会承認手順に従って整理することができます.
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
図解と写真
よくある質問
Q1: 適切なタイプ A 固定ボックサイズをどのように選ぶか?
A1: ロープ直径,円形開口寸法,防壁配置,船設計図に従って名目サイズを選択します.参照ロープテーブルは初期選択のみです.
Q2:なぜタイプBではなくタイプAを選んだのか?
A2:A型は,より長い円形の開口を使用し,最大500サイズをカバーするので,ロープ経路がより長い入口距離を必要とし,船はより大きな防壁の固定配置がある場合,より適しています.
Q3: 鋳造鋼型A型チョックの品質基準は?
A3: 重要なポイントは,次元制御,スムーズなロープ接触仕上げ,鋳造指示制御,50mmの溶接ゾーンの準備,プロジェクト要件に応じて証明書の範囲です.
