200–300 mm デッキ溶接ダブルクロスビットボラード | GB/T 554-2008 タイプ DH 船舶係留用
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 技術基準: | GB554-2008 | 材料: | 軟鋼、C-Mn鋼、ステンレス鋼、砕氷船用特殊鋼も供給可能 |
|---|---|---|---|
| 定数直径: | 200～300mm | 重さ: | 181～576kg |
| 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層,電化,ポーリング,個別表面処理が可能です. | SWL範囲: | 72KN～185KN |
| 分類証明書: | CCS、NK、BV、ABS、DNV、LR、KR、IRS、RSなど | タイプ: | 溶接接続 |
| ハイライト: | 溶接型ボラーード,船舶の固定装置 ボールダー,GB/T 554 ボールダー |
||
製品の説明
200～300 mm デッキ溶接ダブルクロスビットボラード | GB/T 554-2008 タイプ DH 船舶係留用
製品概要
GB/T 554 タイプ DH デッキ溶接ダブルクロスビットボラードは、船舶デッキ設置用の高溶接ベースを備えた溶接鋼管係留ボラードです。修正されたサイズ分類によると、タイプ DH は DN200～DN300 のデッキ溶接構成であり、主にデッキ構造への直接溶接とデッキ補強へのより強力な荷重伝達が必要とされる大型船舶係留ステーションで使用されます。
DN200 未満のサイズ向けのタイプ DL ボルト固定ベースバージョンと比較して、タイプ DH は溶接デッキ設置、開先加工された接合部、および高ベースインターフェースに焦点を当てています。水平クロスパイプはダブルビット構造を貫通しており、強度連続性と荷重伝達をサポートします。パイプとベースの接合部およびベースとデッキの溶接は、プロジェクト図面と WPS に従う必要があります。ロープ接触溶接は、係留ロープへの損傷を軽減するために滑らかに研磨する必要があります。
クイックスペック
- 製品タイプ：デッキ溶接ダブルクロスビットボラード → 高ベース溶接設置、船舶係留デッキ用。
- 規格とタイプ：GB/T 554-2008 タイプ DH → ダブルクロスビットボラードのデッキ溶接高ベースバージョン。
- 呼び径範囲：DN200～DN300 → DN200 未満のタイプ DL ボルト固定ベース範囲から分離。
- SWL 範囲：72～185 kN → デッキ補強とロープリード方向の確認を伴う初期ボラード選択に使用。
- 構造：溶接鋼管および鋼板 → 鋼板をパイプにロールして溶接するか、指定された鋼管を使用できます。
- 溶接の焦点：主要接合部の開先加工と深溶け込み溶接 → 最終溶接詳細、WPS、および検査範囲はプロジェクト要件に従います。
- ロープ接触仕上げ：溶接部と鋭利なエッジを滑らかに仕上げ → ラップおよび荷重伝達中の係留ロープの保護に役立ちます。
- 表面処理：Sa 2.5 ブラスト + エポキシショッププライマーを参考 → 注文に応じて最終コーティング、亜鉛めっき、ステンレス研磨、または特殊仕上げ。
主な技術パラメータ
GB/T 554 タイプ DH デッキ溶接ダブルクロスビットボラードの主なウェブページ寸法。DN200～DN300 に限定されます。寸法は、特に記載がない限り mm です。
| 呼び径 | SWL (kN) | A (mm) | B(mm) | D / D1(mm) | H(mm) | L(mm) | 概算重量 (kg) |
| DN200 | 72 | 600 | 360 | 203 / 225 | 795 | 960 | 181 |
| DN250 | 105 | 750 | 450 | 245 / 280 | 855 | 1200 | 310 |
| DN300 | 185 | 900 | 540 | 299 / 330 | 1160 | 1440 | 576 |
注：デッキ溶接溝、溶接サイズ、WPS、NDT 範囲、およびデッキ補強はプロジェクト固有であり、製造前に確認する必要があります。
選定・お問い合わせガイド
ステップ 1：SWL および船舶係留レイアウトに従って、GB/T 554 タイプ DH および呼び径 DN200～DN300 を確認します。
ステップ 2：デッキ溶接設置、ベース高さ、利用可能なデッキスペース、ロープリード方向、および周囲の補強を確認します。
ステップ 3：溶接要件を確認します：溝加工、深溶け込み溶接詳細、WPS、溶接検査、および必要に応じたクラス立会検査。
ステップ 4：材料要件を確認します：軟鋼、C-Mn鋼、ステンレス鋼、または氷級プロジェクト用の特殊鋼（指定されている場合）。
ステップ 5：表面処理を確認します：ショッププライマー、最終塗装システム、亜鉛めっき、ミラー/サテン研磨ステンレス仕上げ、またはその他の指定された仕上げ。
ステップ 6：注文前に証明書範囲を確認します：製造業者証明書、材料証明書、クラス証明書、立会検査、またはプロジェクト固有の承認。
ステップ 7：数量、仕向地、必要な納期、設置図面、デッキ基礎図面、および利用可能な場合は参照写真を提供します。
構造
高溶接ベース | デッキ溶接インターフェース | 2本の垂直パイプビット | 連続水平クロスパイプ | 開先加工された溶接接合部 | 滑らかに研磨されたロープ接触部 | ショッププライマーまたは指定された仕上げ
デッキ溶接、製造、荷重伝達の利点
- 高溶接ベースは、デッキ構造への直接溶接インターフェースを提供し、恒久的な船舶係留ステーションにとって重要です。
- DN200～DN300 のサイズ範囲は、高ベース基礎とより強力なデッキ荷重伝達が必要とされる大型溶接デッキ係留ポイントにタイプ DH を位置付けます。
- 連続水平パイプは短い分離されたスタブではなく、ダブルクロスビット構造全体にわたるより連続的な力経路をサポートします。
- パイプとベースの接合部は、溶接前に開先加工できます。深溶け込み溶接は、承認されたプロジェクト図面または WPS に従う必要があります。
- ロープ接触ゾーン近くの溶接ビードは、係留作業中の局所的なロープ摩耗を軽減するために、製造後に滑らかに研磨する必要があります。
- タイプ DH は、溶接ベース、DN200～DN300 のサイズ範囲、およびデッキ溶接要件によってタイプ DL と区別されます。フラットボルト固定ベースの写真で表現されるべきではありません。
カスタム属性
- 規格：GB/T 554-2008 → タイプ DH の形状、主要寸法、SWL、および重量の参照。
- タイプ：DH → 高ベースのデッキ溶接ダブルクロスビット構成。
- 呼び径：DN200 / DN250 / DN300 → 溶接デッキボラード配置用の修正されたタイプ DH 範囲。
- SWL 範囲：72～185 kN → 係留ボラードの選択に使用。ロープ MBL またはリフティング用語と混同しないでください。
- ベース形状：高溶接ベース → 直接デッキ溶接および補強構造への荷重伝達を目的としています。
- 製造方法：溶接鋼管および鋼板 → プロジェクト要件に応じて、ロールプレートパイプまたは鋼管を選択できます。
- 溶接制御：指定された場所での開先加工と深溶け込み溶接 → 最終 WPS、NDT、および検査範囲は確認する必要があります。
- ロープ接触仕上げ：滑らかに研磨された溶接部とバリのない表面 → 接触場所でのロープの損傷を軽減します。
- 証明書要件：プロジェクト要件に応じて利用可能 → クラス承認および検査範囲は、見積もり前に確認する必要があります。
仕組み
係留ロープがボラードに導かれる → ロープがダブルクロスビット構造の周りに巻かれる → 連続クロスパイプと滑らかな接触面がロープ荷重伝達をサポート → 溶接された高ベースが局所的な力を補強されたデッキ構造に伝達 → 最終検査とコーティングがプロジェクト要件に従って完了します
用途
貨物船 | タンカー | バルクキャリア | コンテナ船 | 大型作業船 | デッキ係留ステーション | 新造溶接デッキプロジェクト | DN200～DN300 溶接ベースボラードの交換
認証と利点
証明書は、プロジェクト要件、検査範囲、材料トレーサビリティ、および船級協会承認手順に従って手配できます。
認証：CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、製造業者試験証明書。

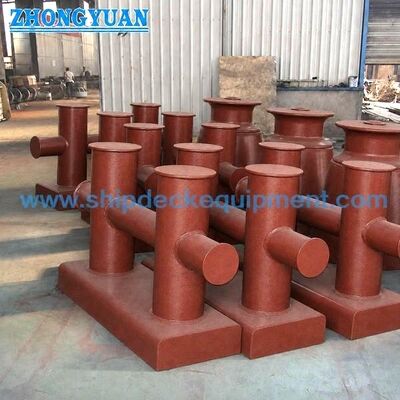

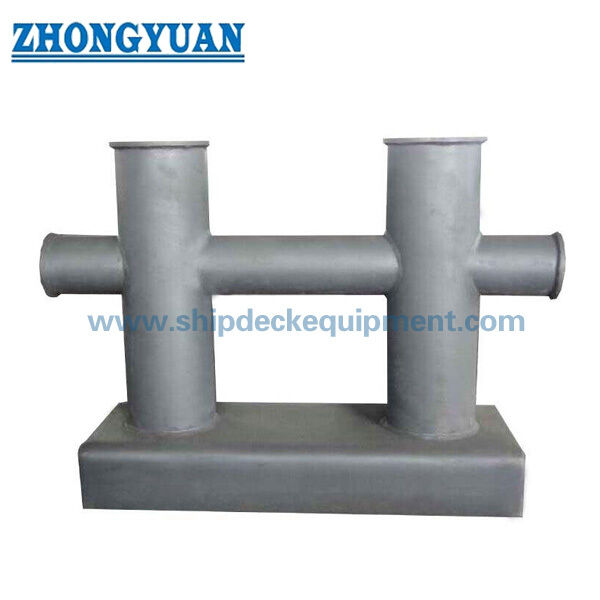

図面と写真
よくある質問
Q1：なぜタイプ DH はタイプ DL から別のウェブページを持つべきなのですか？
A1：タイプ DH は、修正された分類によると DN200～DN300 をカバーするデッキ溶接高ベースバージョンです。タイプ DL は、呼び径 DN200 未満のボルト固定フラットベースバージョンです。設置方法、サイズ範囲、写真要件、および SEO の意図は異なります。
Q2：タイプ DH にはどのような溶接情報を確認する必要がありますか？
A2：溝加工、溶接サイズ、WPS、溶接検査方法、デッキ補強、およびクラス立会検査が必要かどうかを確認してください。これらの項目は、標準表から推測するのではなく、プロジェクト図面に従う必要があります。
Q3：正しい DH の呼び径はどのように選択すべきですか？
A3：必要な SWL、船舶係留配置、ロープリード方向、デッキスペース、デッキ補強、およびクラス要件によって DN200、DN250、または DN300 を選択します。交換プロジェクトの場合は、間違ったベースタイプを選択しないように、既存のボラード図面または写真を提供してください。
