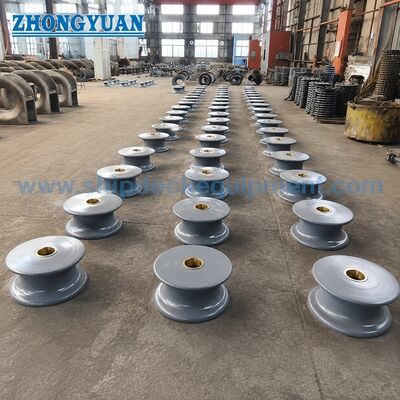

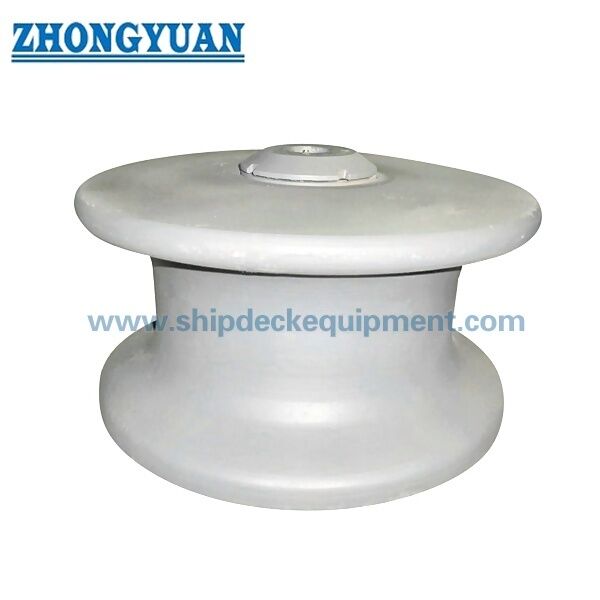

150～450mm鋳鋼製船舶用フェアリードローラー | CB/T 3861 タイプBオープンタイプ

150～450 mm鋳鋼製船舶用フェアリードローラー | CB/T 3861 タイプBオープンタイプ

製品概要

CB/T 3861 タイプB鋳鋼製船舶用フェアリードローラーは、船舶係留設備に使用されるオープンタイプのシングルローラーです。船体配置で固定された縁ではなく回転するロープ接触面が必要な係留索誘導位置に取り付けられます。ローラーは、PPロープまたは鋼線ロープを誘導し、局所的な摩擦を軽減し、接岸、移動、港湾係留作業中のよりスムーズなロープの動きをサポートします。

このページでは、供給されたパラメータ表に従って、タイプBローラーの直径150mmから450mm、SWL 127kNから617kNまでをカバーしています。供給された技術要件では、組み立てられたローラーは、永久変形、亀裂、またはその他の強度に影響を与える欠陥なしに、SWLの2倍に等しい水平荷重に耐える必要があり、ローラーアセンブリはジャミングなしで柔軟に回転する必要があります。構造はNS 2585ローラー配置に類似していると説明されています。交換が必要な場合は、図面で寸法上の互換性を確認する必要があります。

クイックスペック

● 標準とタイプ：CB/T 3861 タイプBオープンタイプ → 標準的な船舶係留ローラーボタン配置で、1つの回転ローラーを使用する場合に適しています。

● ローラー直径範囲：150～450 mm → ロープサイズ、SWL、および利用可能な係留ステーションレイアウトに応じて選択してください。

● SWL範囲：127～617 kN → 水平強度検証の製品荷重基準として使用されます。ロープ破断荷重ではありません。

● 最大ケーブル直径：PPロープ 32～80 mm / 鋼線ロープ 16～44 mm → ロープ選択の初期互換性参照。

● 鋼線ロープ参照：1770 MPa、6×37 → プロジェクトのロープ仕様を使用して最終選択を確認してください。

● アセンブリ性能：供給された要件に従って、永久変形、亀裂、または強度に影響を与える欠陥なしで、水平2×SWL荷重容量。

● 回転要件：組み立てられたローラーはジャミングなしで自由に回転する必要があります → ロープ保護とメンテナンス検査に重要です。

● ベアリング/ブッシュオプション：ステンレス鋼、銅、またはブロンズ → 腐食暴露、メンテナンス計画、およびプロジェクト要件に応じて選択されます。

主な技術パラメータ

選択と問い合わせガイド

ステップ1：CB/T 3861 タイプBオープンタイプと必要なローラー直径D（150～450 mm）を確認してください。

ステップ2：必要なSWL、ロープタイプ、および最大ロープ直径を確認してください。SWLをロープ破断荷重やロープMBLで置き換えないでください。

ステップ3：鋳鋼、ステンレス鋳鋼、またはその他のプロジェクト指定材料などの材料要件を確認してください。材料グレードは見積もり前に確認する必要があります。

ステップ4：ステンレス鋼、銅、またはブロンズなどのベアリングまたはブッシュ材料を確認し、メンテナンス計画によってグリースアクセスが必要かどうかを確認してください。

ステップ5：表面処理を確認してください：Sa 2.5ブラスト処理とエポキシショッププライマー、亜鉛メッキ、ステンレス部品の研磨、またはカスタマイズされたコーティングシステム。

ステップ6：数量、船種、設置位置、船級協会の要件、図面または参照写真、納入先、および必要な納期を提供してください。

構造

オープンタイプシングルローラー | 鋳鋼ローラーボディ | ローラーシャフト/ピン配置 | ステンレス鋼、銅またはブロンズベアリング/ブッシュオプション | グリースメンテナンスポイント | 図面に基づくベース/サポート構造 | コーティングまたはステンレス仕上げの表面

設計、荷重、メンテナンスの利点

● シングル回転ローラーは、制御されたロープ接触面を提供し、固定ロープガイドエッジと比較して滑り摩擦を低減します。

● タイプB範囲はSWL 127～617 kNをカバーしており、さまざまな係留ステーションレイアウトとロープ直径に対応する複数の標準サイズを提供します。

● 供給された性能要件は、水平2×SWL荷重条件を使用しており、造船所がローラーアセンブリを永久変形、亀裂、および強度に影響を与える欠陥に対してチェックするのに役立ちます。

● アセンブリ後の自由な回転は、重要な検査ポイントです。スムーズな回転はロープの摩耗を軽減し、運用前にメンテナンスの問題を特定しやすくします。

● ステンレス鋼、銅、またはブロンズのベアリング/ブッシュオプションは、腐食暴露、潤滑慣行、およびメンテナンスの好みに合わせて選択できます。

● グリースメンテナンスアクセスは定期的な潤滑をサポートし、ローラーが海洋サービスでスムーズに動き続けることを可能にします。

● キャスティング表面、ロープ接触半径、シャフトフィット、およびコーティング準備は、ロープ保護、回転、および検査の受け入れに直接影響するため、注意深く確認する必要があります。

カスタム属性

● 標準：CB/T 3861 → 船舶仕様または造船所図面でこの中国の船舶ローラー標準が要求される場合に使用します。

● タイプ：タイプBオープンタイプ → 係留索誘導のためのシングル露出ローラー配置。

● ローラー直径：150 / 200 / 250 / 300 / 350 / 400 / 450 mm → SWL、ロープ直径、および設置スペースで選択します。

● SWL：127～617 kN → 供給された表からの製品荷重定格参照。リフティングSWLではなく、ロープ破断荷重でもありません。

● 適用ロープ：PPロープおよび鋼線ロープ → 表中の鋼線ロープ参照は1770 MPa、6×37です。

● 材質：鋳鋼を製品ベースとする → ステンレス鋳鋼およびその他の記載されている材料オプションは、図面およびプロジェクト仕様で確認する必要があります。

● ベアリング/ブッシュ：ステンレス鋼、銅、またはブロンズ → 耐食性および潤滑要件に応じて選択されます。

● 表面処理：Sa 2.5ブラスト処理 + エポキシショッププライマー、亜鉛メッキ、研磨、またはカスタマイズ → 最終コーティングは船舶のコーティング仕様に従う必要があります。

● 証明書要件：注文に応じたメーカー証明書またはクラス証明書 → クラス検査範囲は見積もり前に確認する必要があります。

仕組み

係留索がローラーに接近 → ロープが回転ローラー表面に接触 → ロープの動きに合わせてローラーが回転 → 摩擦と局所的なロープ摩耗が軽減 → 水平荷重がローラーアセンブリを介して支持船構造に伝達されます

用途

船舶係留ステーション | デッキロープ誘導位置 | フェアリードおよびローラーガイド配置 | 新造プロジェクト | 船舶修理および交換 | 貨物船 | 曳船 | バージ | 作業船 | 港湾係留設備

認証と利点

プロジェクト要件、検査範囲、材料トレーサビリティ、荷重検証要件、および船級協会の承認手順に従って証明書を手配できます。

認証：CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカー試験証明書。

図面と写真

よくある質問

Q1：正しいCB/T 3861 タイプBローラーサイズはどのように選択すべきですか？

A1：必要なSWL、PPロープまたは鋼線ロープの直径、設置スペース、および船舶の係留配置図に従ってローラー直径を選択してください。見積もり前にSWLと最大ケーブル直径の両方を確認する必要があります。

Q2：表中のSWLはロープ破断荷重またはリフティングSWLと同じですか？

A2：いいえ。記載されているSWLは、係留ローラーボタンの製品荷重定格参照です。ロープ破断荷重、ロープMBL、またはリフティング機器のSWLとして扱われるべきではありません。

Q3：生産またはクラス検査の前に何をチェックすべきですか？

A3：標準タイプ、サイズ、材料グレード、ベアリングまたはブッシュ材料、表面処理、図面、検査範囲、および証明書要件を確認してください。クラス証明書または立会検査が必要な場合は、見積もり前に確認する必要があります。
