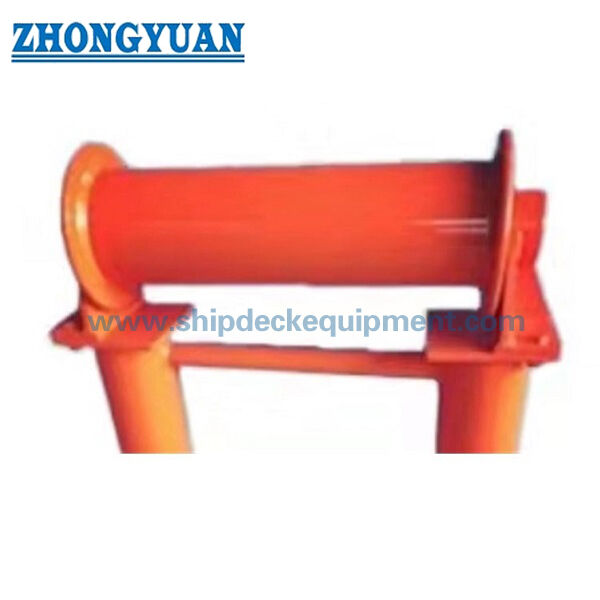

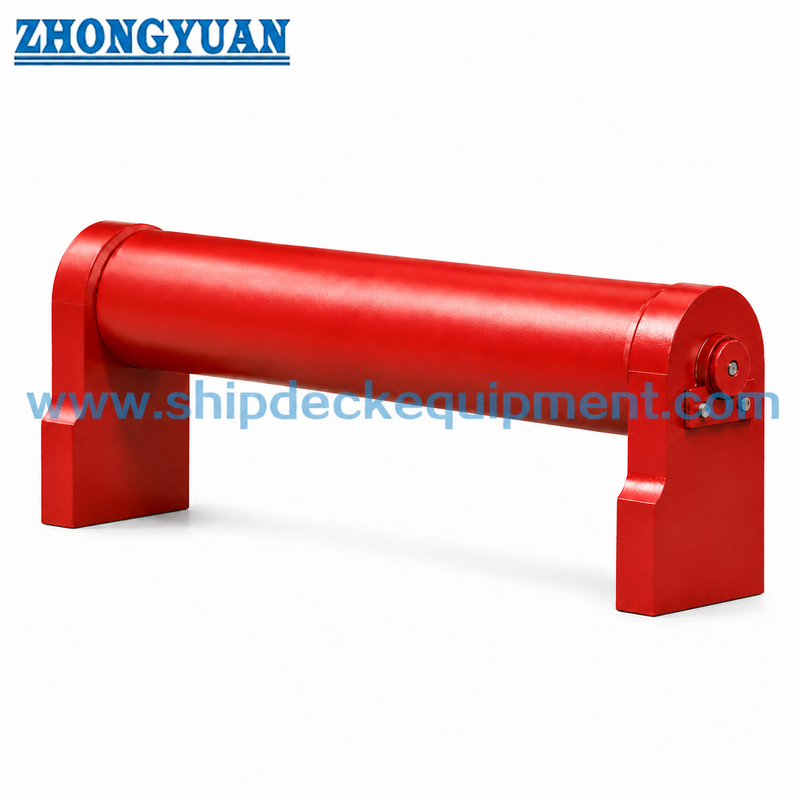

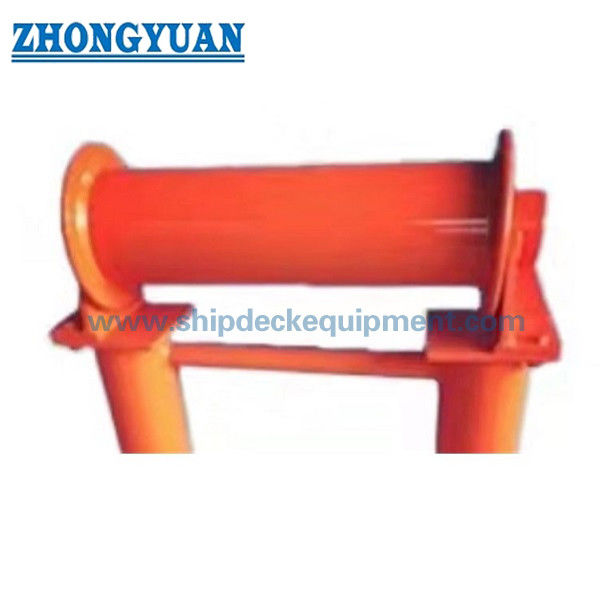

CB/T 435タイプA 船舶の固定用の横向きローラーフェアリード

CB/T 435タイプA 船舶の固定用の横向きローラーフェアリード

製品概要

CB/T 435 Type A 船舶横横ローラーフェアリードは,横ローラー位置で使用される横に設置されたロープガイドユニットです.通常は船側に設置され,船側でのダブルロールフェアリードまたはロールチョックと併用される.その機能は,固定ロープを導いて,ロープリードの角度を垂直方向に変化させるのを助ける.ロープの方向が船側と甲板の固定装置の間に変化するときに局所的な磨きを減らす.

このタイプA構成では,ローラー,ローラーシャフト,ベアリングブッシュ,スペース,ベアリングシート,ストッププレート,および潤滑槽ベアリング設計を使用します.120mmの高さの軸承座席は,ロールフェアリード構造に溶接されています.購入および交換の主要な確認ポイントはCB/T 435-2005タイプA,ロール直径,材料,表面処理,適合する船上ロールチョック配置証明書が必要とする.

速やかな仕様

• 製品タイプ: 船舶横横ローラーフェアリード → 横位置ロープガイド
• 規格とタイプ: CB/T 435-2005 タイプA → 船舶側用ロールチョック/ダブルロールフェアリード配列で使用される船舶側型.
• ローラー直径: 76 mm と 89 mm → 船舶の固定配置とロープリード経路に一致する2つの名前のオプション.
• 主長範囲: L 400 〜 580 mm, L 1 464 〜 646 mm → 船舶側近くの設置スペースをチェックするのに役立ちます.
• 約重量: 17.0 kg と 32.5 kg → ハンドリング,梱包,交換計画,貨物推計をサポートします.
• 主な部品:ローラーシャフト,ローラー,ベアリングブッシュ,スペース,ベアリングシート,ストッププレート,潤滑槽 → 導航回転と維持可能な組立のために設計されています.
• 材料の選択肢:C-Mn鋼,軽鋼,不?? 鋼,FRPロールのオプションが指定されている場合 →最終材料はプロジェクト要件に従ってください.
• 表面処理:Sa 2.5 吹き込み + エポキシショッププライマー, 磨き,電圧,またはカスタマイズされた仕上げ → 最終コーティングは容器塗装仕様に一致する必要があります.

主な技術パラメータ

選択と調査ガイド

ステップ1: CB/T 435-2005 型A 船舶横の水平ロールフェアリードを確認し,船図に応じて名直径75または89を選択します.

ステップ2 ロープリードの配置を確認する:船面の設置位置,垂直のリード角度の変化,船面の対称のダブルローラーフェアリードまたはローラーチョック

ステップ3:材料とロールの選択を確認する:C-Mn鋼,軽鋼,不?? 鋼,またはFRPロールがプロジェクトに必要である場合.

ステップ4:表面処理を確認する:Sa 2.5 吹き込み + エポキシストッププライマー,電熱塗装,磨いたステンレスステール表面,または他のコーティングシステム.

ステップ 5: 報名前に検査と証明書の範囲を確認します: 製造者証明書,材料証明書,クラス目撃者検査,またはプロジェクト要件に応じてクラス証明書.

ステップ 6: 量,船種,設置図または写真,配送目的地,必要な配送時間

構造

Roller shaft | Horizontal roller | Bearing bush | Lubrication groove | Spacer | 120 mm high bearing seat | Stop plate for shaft fixing | Welded fairlead support structure | Project-specified surface treatment

停泊 設計,回転,エンジニアリング の 利点

• 型A船側配置は,船側ガイドと甲板のアンテナ装置の間のアンテナロープの方向が変化する場合に適しています.特に,船側でのダブルロールフェアリードやロールチョックで使用する場合.
• 水平ロールは垂直方向にロープを導いて,固定鋼の縁に直接摩擦を軽減します.
• ローヤリングブッシュには,柔軟なロール回転をサポートし,使用中に保守の困難を軽減するための潤滑槽が含まれています.
• ストッププレート は ローラー シャフト を 固定 し,ローラー 組み合わさ れ た 装置 を ロープ ガイド の 正常 な 動作 の 間 に 設計 的 な 位置 に 置く こと に 役立ち ます.
• 120mmの高さの軸承座席は,ローラーフェアリード構造との統合のために定義されたサポート高度と溶接されたインターフェースを提供します.
• 材料と表面処理は,容器環境,腐食要件,保守計画,および顧客の仕様に応じて選択することができます.
• 供給されたパラメータ表にはSWLまたはロープMBLは記載されていない.必要に応じて,船の固定配置,ロープデータ,およびプロジェクト図に照らして負荷選択をチェックする必要があります.

カスタム属性

• 標準: CB/T 435-2005 → Type A 船側水平ローラーフェアリード選択とメイン寸法参照に使用される.
• タイプ:A型 船舶側型 → 船舶側で設置し,船舶側ロールチョック装置で使用する
• 定数直径: 75 / 89 mm → 設計図,ロール直径,利用可能な設置スペースに応じて選択します.
• ローラー直径: 76 / 89 mm → 主なロープ接触ローラーサイズ ウェブページの図面とオプションの確認.
• 材料:C-Mn鋼 / 軽鋼 / ステンレス鋼 / FRPロールオプション → 最終選択はプロジェクト仕様で確認する必要があります.
• ローヤリング設計:潤滑溝 → のローヤリングブッシュは,よりスムーズな回転と保守アクセスをサポートします.
• ローヤリングシート: 120 mm 高さで溶接されたローヤリングシート → 設計図は,周囲の構造と設置インターフェースを確認する必要があります.
• 証明書要求: プロジェクト要件に応じて要求に応じて提供される → クラス検査範囲は,注文前に確認する必要があります.

働き方

Mooring rope approaches the shipside guide → Rope contacts the horizontal roller → Roller rotation guides the rope and changes the vertical lead angle → Bearing bush and lubrication groove support flexible rotation → Rope continues toward the matching shipside roller chock or deck mooring equipment

申請

Ship side mooring stations | Shipside roller chock arrangements | Double roller fairlead matching use | Mooring rope vertical angle guidance | Cargo ships | Workboats | Tugboats | Newbuilding and replacement projects

認定 と 利点

証明書は,プロジェクトの要件,検査の範囲,材料の追跡可能性,分類協会の承認手順によって整理することができます.

認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

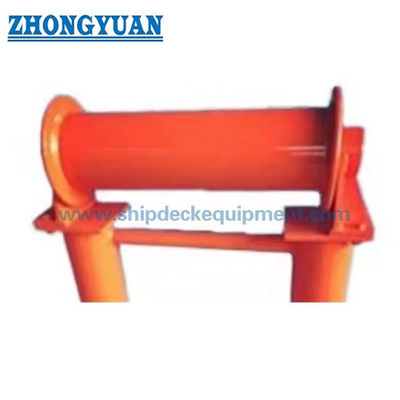

図解と写真

よくある質問

Q1: CB/T 435 Type A 船舶横横ロールフェアリードの主な機能は何ですか?

A1: ロープを垂直方向に導いてロープのリード角を変化させるために船側で使用されます.通常は,船側ロールチョックまたはダブルロールフェアリードの取り付けと一緒に使用されます..

Q2:供給されたロール直径は,製品SWLと同じですか?

A2: いいえ.ローラー直径と主要寸法は SWL ではありません.供給されたデータには,名目直径,ローラー直径,シャフト直径,長さ,重量が含まれます.船舶の泊まり場所の計算から 負荷ベースを確認するロープデータ,プロジェクト図,またはクラス要件.

Q3:タイプAの注文前に確認すべきことは何ですか?

A3: CB/T 435-2005 タイプ A 確認,名直径 75 または 89, 船舶のフェアリード/ロールチョック配列に一致する,材料,表面処理,証明書要求,量,設置図配達目的地と配達時間
