船舶係留ロープガイド用マリン 4 ローラーユニバーサルフェアリード | JIS F 2026 タイプA

製品概要

マリン 4 ローラー ユニバーサル フェアリードは、船舶の係留やデッキ ロープのガイド用途に使用される標準的なローラー フェアリードです。 2 つの垂直ローラーと 2 つの水平ローラーを使用してロープを異なる方向からガイドし、ロープとデッキ構造間の直接摩擦を軽減し、停泊および係留作業中のロープ表面の保護に役立ちます。

3 ローラー フェアリードと比較して、4 ローラー配置はより完全な水平および垂直ロープ ガイドを提供します。 5、7、または 9 ローラー フェアリードと比較して、一般的な船舶のデッキ配置、造船所の交換プロジェクト、および日常的な係留ロープの先頭位置にとって、より標準的で一般的でコスト管理されたソリューションです。このページは、水平ローラー付き 4 つのチューブ ローラー ユニバーサル フェアリード用に提供された JIS F 2026-1980 Type A のデータに基づいています。

簡単な仕様

●製品タイプ：4ローラーユニバーサルフェアリード→一般船舶係留ロープ誘導用の標準・共通ローラーフェアリード。

• 規格とタイプ: JIS F 2026-1980 タイプ A → プロジェクト図面がこの日本の標準構成を必要とする場合に適しています。

• ローラー配置: 垂直ローラー 2 個 + 水平ローラー 2 個 → 製品を複雑なマルチローラー高耐久タイプとして説明することなく、さまざまなデッキ方向からのロープガイドを提供します。

・ローラー呼び径：140～315mm→ロープ径、デッキ配置、船舶係留図に応じて選定してください。

• 参考ワイヤロープ直径: 18 ～ 42.5 mm → 最初の選択に使用され、船舶係留計画と照合する必要があります。

• テーブルからのおおよその重量: 184 ～ 1232 kg → 吊り上げ計画、梱包、貨物および造船所の取り扱いのレビューに役立ちます。

• 材料オプション: C-Mn 鋼、軟鋼、またはステンレス鋼 → 最終材料はプロジェクトの仕様とクラス要件に従う必要があります。

• 表面処理: Sa2.5 + エポキシショッププライマーへのブラスト、研磨、亜鉛メッキ、またはカスタマイズされた仕上げ → 最終コーティングは船舶の塗装システムと一致する必要があります。

主な技術パラメータ

JIS F 2026 タイプ A 4 ローラー ユニバーサル フェアリードの主要 Web ページ パラメータ。特に明記しない限り、寸法は mm 単位です。提供されたテーブルの一部の値は図面の確認が必要と思われ、バックエンド セクションでマークされています。

※呼び径に対するL1の値です。 200 および 315 は供給された状態でコピーされているため、生産で使用する前に元の JIS 図面または GA 図面と照合して確認する必要があります。

選定・お問い合わせガイド

• ステップ 1: 製品タイプが 3 ローラー、5 ローラー、または 9 ローラータイプではなく、JIS F 2026 タイプ A の 4 ローラー ユニバーサル フェアリードであることを確認します。

• ステップ 2: ワイヤ ロープの直径、ロープのリード角、ウインチの位置、デッキの開口部、および係留配置図に従って、公称ローラー直径を選択します。

• ステップ 3: 荷重基準を慎重に確認します。必要な SWL、ロープ MBL、設計安全率、およびクラス コメントをプロジェクト図面で確認する必要があります。ロープ破断荷重を製品 SWL として扱わないでください。

• ステップ 4: 構造と設置要件を確認します。これには、指定されている場合は溶接またはボルトで固定された基礎、デッキ補強、ローラー検査スペース、および潤滑アクセスが含まれます。

• ステップ 5: 材質、ローラー材質、シャフト/ブッシュ/ベアリングの要件、表面処理、コーティングシステム、腐食環境を確認します。

• ステップ 6: 数量、船舶の種類、設置位置、証明書の要件、目的地、所要納期、図面、および入手可能な場合は参考写真を提供します。

構造

溶接鉄骨フレーム | 2つの垂直ローラー | 2つの水平ローラー |ローラーシャフト |ブッシュ/ベアリングの位置 |ロープ接触ローラー表面 |基礎基礎 |船舶用塗装面

設計 / エンジニアリング / 品質の利点

• 標準の 4 ローラー配置は、基本的な 3 ローラー レイアウトよりも完全なロープ ガイドを提供し、5、7、または 9 ローラー フェアリードよりも構造をシンプルに保ちます。

• 水平および垂直ローラーは、一般的なデッキ方向からロープをガイドし、固定スチールエッジへの直接の摩擦を軽減します。

• ローラーの表面仕上げ、シャフトの位置合わせ、および自由回転は、係留操作中のロープの摩耗を軽減するための重要な制御点です。

• この構造は、標準的なユニバーサルフェアリードが必要な一般的な船舶係留ステーション、ウインチロープガイドポジション、および造船所の交換プロジェクトに適しています。

• 保守中にローラーがスムーズに回転するように、配置設計時に検査、潤滑、およびメンテナンスへのアクセスを考慮する必要があります。

• 表面処理は、指定された場合、ショッププライマー、船舶用トップコート、亜鉛メッキ仕上げ、またはステンレス鋼仕上げなど、造船所のコーティング仕様に適合させることができます。

カスタム属性

• 規格：JIS F 2026-1980 → 造船所の図面​​または仕様書で日本標準のフェアリード寸法が必要な場合に使用します。

• タイプ: タイプ A → 付属の製品説明によると、水平ローラーを備えた 4 つのチューブ ローラー ユニバーサル フェアリード。

• ローラー数量: 4 ローラー → 一般的な係留ロープガイド位置用の標準ユニバーサル構成。

• ローラー配置: 垂直ローラー 2 個 + 水平ローラー 2 個 → 異なるデッキ方向からのロープ誘導をサポートします。

・ローラー呼び径：140 / 160 / 180 / 200 / 250 / 315mm → ロープ径、設置スペース、容器図面に​​より選定します。

• SWL: プロジェクト図面で確認 → 負荷用語は見積および製作前に確認する必要があります。

• 材質: C-Mn 鋼、軟鋼、またはステンレス鋼 → 最終材料は購入仕様書と検査要件に従います。

• ベアリングのタイプ: ブッシング、ベアリング、または自動潤滑ベアリングはオプション → メンテナンスの好みやサービス条件に応じて確認する必要があります。

• 表面処理: Sa2.5 ブラスト + エポキシショッププライマー、研磨、亜鉛メッキ、またはカスタマイズされたコーティング → 最終システムは船舶の塗装仕様に従います。

• 証明書要件: プロジェクト要件に従って利用可能 → クラス証明書の範囲は、注文、検査計画、およびクラス承認手順に依存します。

仕組み

ロープがウインチまたは係留位置から離れる → ロープがリード角に応じて水平または垂直ローラーに接触 → ローラーが回転して滑り摩擦を低減 → ロープの方向がデッキ配置全体でガイドされる → 荷重が基礎とデッキ構造に伝達

アプリケーション

船舶係留システム |デッキロープガイド |接岸業務 |ウインチロープガイド |一般貨物船 |ばら積み貨物船 |コンテナ船 |タグボート |作業船 |浚渫船 |クレーン船 | 写真 クレーン船杭打ちボート | 写真 杭打ちボート造船所の修理プロジェクト

認定と利点

証明書は、プロジェクト要件、検査範囲、材料トレーサビリティ、船級協会の承認手順に従って手配できます。

認証: CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカーテスト証明書。

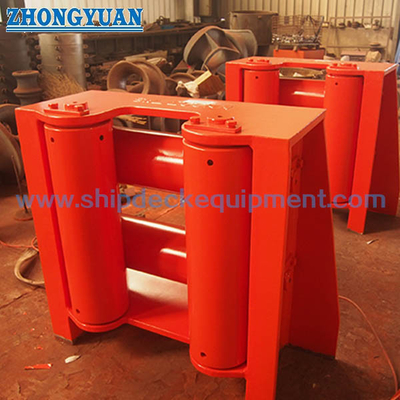

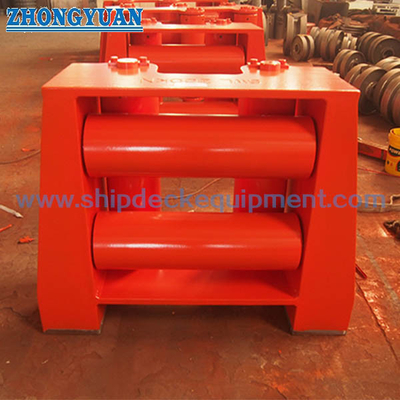

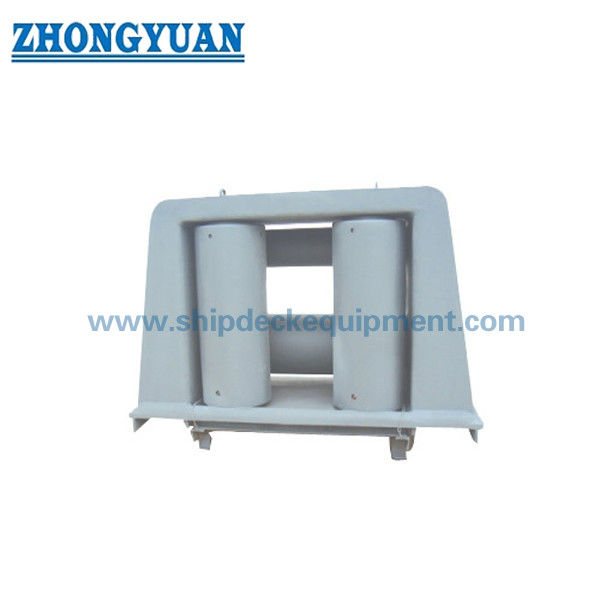

絵と写真

よくある質問

Q1: 4 ローラー フェアリードと 3 ローラー フェアリードの違いは何ですか?

A1: 4 ローラー フェアリードは通常、垂直ローラーと水平ローラーを組み合わせているため、基本的な 3 ローラー配置よりもロープがより完全なガイドを受けます。ロープがさまざまな方向から接近する可能性がある一般的なデッキ係留位置に適しています。

Q2: 5、7、または 9 ローラー フェアリードの代わりに 4 ローラー タイプを選択する必要があるのはどのような場合ですか?

A2: 船舶が日常的な係留ロープ誘導用に標準的で一般的でコスト管理されたユニバーサル フェアリードを必要とする場合は、4 ローラー タイプを選択してください。ロープの経路、リード角の範囲、または容器の配置により、より複雑なマルチローラーガイドレイアウトが必要な場合にのみ、5、7、または 9 ローラータイプを選択してください。

Q3: SWL はこの表から修正できますか?

A3: いいえ。付属の表には、寸法、基準ワイヤロープ直径、開口部のサイズ、重量が記載されています。 SWL または荷重基準は、見積または生産の前に、プロジェクト図面、ロープ MBL、安全率、およびクラス要件によって確認する必要があります。
