4ロールユニバーサルフェアリード 船舶のアンテナ JIS F 2026-1980タイプA

4ローラーユニバーサルフェアリード（船舶係留用）| JIS F 2026-1980 タイプA

製品概要

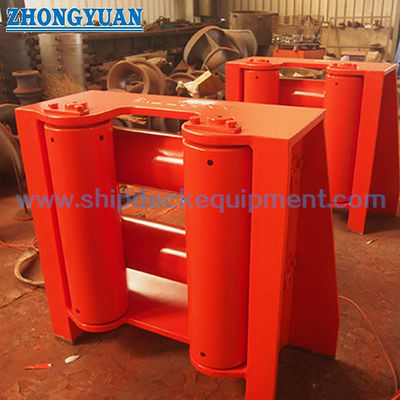

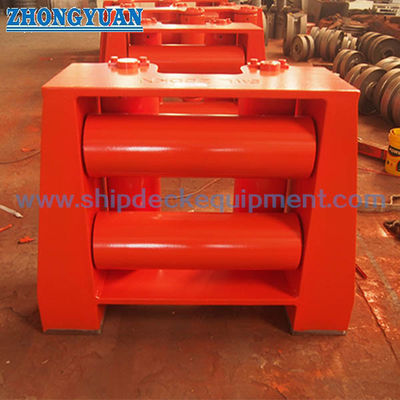

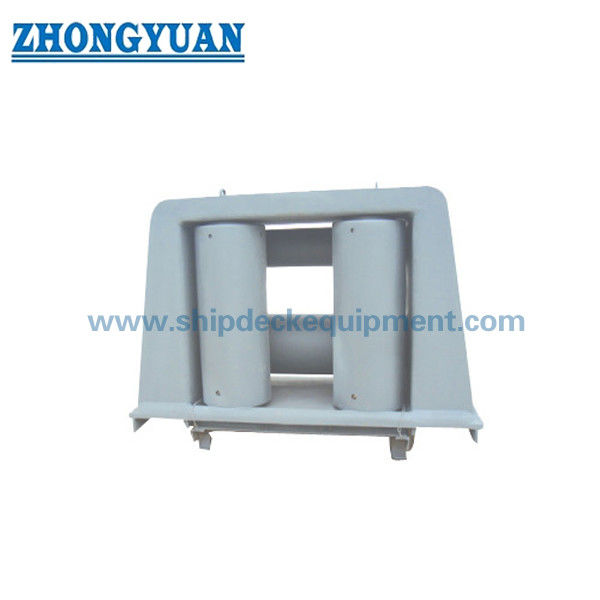

JIS F 2026-1980 タイプAフェアリードは、船舶係留設備で使用される4ローラーの水平ローラーフェアリードです。4ローラー構成は、ロープ開口部の周囲に垂直ローラーと水平ローラーを組み合わせることで、係留索が固定されたデッキ端に直接擦れることなく、リード方向を変更できるようにします。本製品は通常、船舶の係留設備、適用されるワイヤーロープ径、設置位置、および支持デッキ構造と合わせて選定されます。

JIS F 2026-1980では、タイプAは4ローラー形式であり、同じ規格には異なるローラー配置のタイプBRおよびタイプBL構成も含まれています。タイプAの場合、公称サイズ140から315は、適用されるワイヤーロープ径18mmから42.5mmに対応します。この規格では、材料仕様、外観品質、およびローラーのスムーズな回転についても規定されています。荷重定格、デッキ補強、コーティングシステム、および証明書の範囲は、プロジェクト仕様および承認された船舶図面に基づいて別途確認する必要があります。

クイックスペック

• 製品タイプ：4ローラーユニバーサルフェアリード / 水平ローラー付きフェアリード → 水平および鉛直方向のリード方向の変化を通して係留索を案内するために使用されます。

• 規格およびタイプ：JIS F 2026-1980 タイプA → 日本規格で定義された4ローラー構成。

• 公称サイズ：140 / 160 / 180 / 200 / 250 / 315 → 選定には標準的な呼称を使用してください。この範囲をローラー径として説明しないでください。

• 適用ワイヤーロープ径：18～42.5 mm → 初期サイズ選定の参照範囲。最終的なロープ適合性は船舶係留計画に従う必要があります。

• ローラー配置：垂直ローラー2基 + 水平ローラー2基 → 開口部周囲の4方向からのロープ接触ガイドを提供します。

• 参考計算質量：187～1232 kg → タイプAの参考質量。最終的な製造質量および出荷質量は、承認された製造図面で確認する必要があります。

• 標準材料基準：構造用鋼フレーム、鋼/鋼管/鋳鋼ローラー部品、炭素鋼ローラーピン、および青銅ブッシュ → レガシーJISグレードおよび最新の同等品はプロジェクトごとに確認する必要があります。

• 検査基準：外観状態およびスムーズな手動ローラー回転 → JIS F 2026-1980における明示的な品質チェックです。

主な技術パラメータ

JIS F 2026-1980 タイプAのメインウェブサイト選定データ。寸法は特に断りのない限りmm単位です。公称サイズは標準製品呼称であり、ローラー径として提示しないでください。

選定・お問い合わせガイド

ステップ1：船舶係留設備または交換図面から、JIS F 2026-1980 タイプAおよび必要な公称サイズを確認してください。

ステップ2：適用されるロープの種類と径を確認してください。標準タイプAの範囲では、参照ワイヤーロープ径は18～42.5 mmです。ロープの構造と実際のリードジオメトリも確認する必要があります。

ステップ3：プロジェクトの荷重基準を別途確認してください。必要なSWLまたは設計荷重、関連する場合はロープMBL、荷重方向、安全率基準、および分類機関のコメントを提供してください。ロープMBLまたは参照ロープサイズをフェアリードのSWLとして扱わないでください。

ステップ4：設置ジオメトリ、基礎/溶接インターフェース、デッキ厚さ、局所補強、ローラー回転およびメンテナンスアクセスのためのクリアランスを確認してください。最終的な支持構造は、船舶の構造設計の一部です。

ステップ5：材料仕様、レガシーJISグレードの許容される最新の同等品、ローラーピンおよびブッシュの要件、潤滑配置、表面処理、およびコーティングシステムを確認してください。

ステップ6：数量、船種、設置位置、分類機関の要件、検査範囲、承認図面または参照写真、納入先、および必要な納期を提供してください。

構造

溶接鋼フレーム | 垂直ローラー2基 | 水平ローラー2基 | ローラーピン | 青銅ブッシュ | グリース潤滑箇所 | ロープ開口部 | デッキ設置インターフェース

設計・エンジニアリング・品質上の利点

• 4方向ローラーガイド → 垂直および水平ローラーがロープを開口部周りでガイドし、固定鋼縁との直接的な滑り接触を低減します。

• 標準化された寸法シリーズ → 6つの公称サイズにより、フェアリードを船舶の配置図面および適用されるワイヤーロープ径に適合させることができます。

• 定義されたピン・アンド・ブッシュ配置 → JIS材料仕様では炭素鋼ローラーピンと青銅ブッシュが特定されており、保守可能な回転インターフェースをサポートします。

• スムーズなローラー操作を品質要件として → この規格では、手動検査中に回転部品がスムーズに動作することを要求しています。

• 管理された外観品質 → 完成したフェアリードは、サービスに有害な亀裂やその他の欠陥がなく、満足のいく仕上げである必要があります。

• 設置エンジニアリングは船舶固有 → ロープリード、デッキ補強、溶接詳細、および荷重伝達は、公称サイズのみから推測するのではなく、造船所または造船設計者と確認する必要があります。

カスタム属性

• 規格：JIS F 2026-1980 → 水平ローラー付きフェアリードに関する日本規格。

• タイプ：タイプA → 4ローラー構成。タイプBRおよびタイプBLは、同じ規格の下での別の構成です。

• 公称サイズ：140 / 160 / 180 / 200 / 250 / 315 → 製品選定に使用される標準呼称。

• 適用ワイヤーロープ：18 / 22.4 / 25 / 28 / 35.5 / 42.5 mm → 6つの公称サイズに関連付けられた参照値。

• 参考計算質量：187 / 277 / 387 / 510 / 900 / 1232 kg → 参考値のみ。最終的な製造質量は承認図面で確認する必要があります。

• 標準材料基準：JISレガシー材料仕様 → フレーム、ローラー、ピン、ブッシュは異なる指定材料グループを使用。同等の最新グレードは確認が必要です。

• ブッシュ/潤滑配置：グリース潤滑設備を備えた青銅ブッシュ → 点検と潤滑のためにアクセス可能であることを維持します。

• SWL/設計荷重：確認要 → 適用ロープ径または公称サイズから製品SWLを推測しないでください。

• 表面保護：プロジェクト仕様による → ブラスト、船舶用塗料、亜鉛めっき、またはその他のシステムはプロジェクト固有の供給オプションであり、自動的なJIS要件ではありません。

• 証明書：プロジェクト要件による → クラスの関与、材料トレーサビリティ、および立会範囲は、注文書および承認手順の対象となります。

仕組み

係留索がフェアリードに接近 → ロープが関連する垂直/水平ローラーに接触 → ロープの滑り接触を低減するためにローラーが回転 → 開口部を通してロープの方向が変更 → 結果として生じる荷重がフェアリードフレームを通して支持デッキ構造に伝達

用途

船舶係留ステーション | 船首/船尾ロープリード位置 | デッキ端ロープガイド | ウィンチからフェアリードへのロープ配線 | 新造船プロジェクト | 既存のJIS F 2026 タイプAフェアリードの交換 | プロジェクト指定の曳航ロープガイド

認証と利点

見積もり前に検査および認証範囲を確認する必要があります。材料証明書、製造業者検査記録、寸法検査、ローラー操作チェック、および分類機関の立会は、プロジェクト要件および注文範囲に応じて手配できます。

認証：CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカー試験証明書。

図面と写真

よくある質問

Q1: JIS F 2026-1980におけるタイプAとはどういう意味ですか？

A1: タイプAは、JIS F 2026-1980における4ローラー構成です。この規格には、タイプBRおよびタイプBL構成も含まれています。したがって、正しいタイプは、ローラー数のみで選択するのではなく、船舶の図面から取得する必要があります。

Q2: 140～315の範囲はローラー径を意味しますか？

A2: いいえ。これはJISの公称サイズ呼称です。タイプAの場合、6つの公称サイズは、18mmから42.5mmまでの適用ワイヤーロープ径と、異なるフレーム、開口部、ローラー寸法に対応します。

Q3: この寸法表からSWLを決定できますか？

A3: いいえ。寸法表と適用ロープ径を製品SWLに直接換算しないでください。必要なSWLまたは設計荷重、ロープMBL、リード方向、デッキ補強、およびクラス要件は、プロジェクト設計基準から確認する必要があります。
