JIS F 2026のタイプBR装置を繋ぎ止める上部のローラーの船が付いている5つの管のローラーの普遍的なフェアリーダー

5ロールユニバーサルフェアリード 上部ローラー付き 船舶のアンコール JIS F 2026 BRタイプ

製品概要

JIS F 2026 BR型5ロールユニバーサルフェアリードは,甲板端のロープガイド装置で,甲板側甲板または甲板端の近くに設置されている.ローラー の コンパクト の 配置 を 通し て,複数の 方向 から の 固定 ロープ を 導く ため に 用い られ ますロープが船の構造と直接接触するのを軽減し,泊まり,移動,および一般的泊泊作業中にロープがよりスムーズに通過するのを助けます.

This Type BR fairlead is positioned as a practical five-roller solution for medium to heavier rope-guiding arrangements where multi-direction rope control is required but the deck space does not justify a larger seven-roller or nine-roller fairleadタイプBLを必要とするプロジェクトでは,反対側の配置,ロープのサイズ,負荷ベース,設置基盤,およびクラスの検査範囲は,引上げ前に船の描画に対して確認されるべきです.

速やかな仕様

• 製品タイプ: 五輪通用フェアリードと上部ロール → 船舶のアンテナステーションのためのコンパクトな多方向ロープガイド.

標準: JIS F 2026-1980 → BR型/BL型指定,寸法,溶接脚,重量範囲の参照

•名目ロール直径範囲:140〜315mm → 異なるデッキ配置とロープ経路要件に対応します.

• 重量範囲: 235 から 2050 kg → 持ち上げ計画,ワークショップ処理,梱包,貨物,甲板基礎の審査に役立ちます.

構造概念:水平と垂直のロールの組み合わせ → ロープを異なるアプローチ角度から導いて,ロープの局所的な磨きが少なくなります.

材料の選択:C-Mn鋼,軽鋼,またはステンレス鋼 →最終材料は,プロジェクト仕様と図面の要求に従ってください.

表面処理:Sa2.5/S2.5 +エポキシショッププライマーに吹き込み,磨き,ガルバン化,またはカスタマイズされたコーティング →腐食環境と容器塗料システムに応じて選択されます.

● 証明書の範囲: プロジェクトの要件に応じて提供されます → クラス参加,材料の追跡可能性,検査の目撃は,注文前に確認する必要があります.

主な技術パラメータ

JIS F 2026型BRの5ロールユニバーサルフェアリードのメインページの寸法.別記がない限り,寸法はミリです.下の表は,ウェブページの読み取りのために最も有用な選択とレイアウトパラメータを維持; 完全な標準寸法表はバックエンド参照に配置されます.

選択と調査ガイド

ステップ1:規格,タイプ,手配の確認 → JIS F 2026-1980 BR型またはBL型は,船舶の固定配置図と一致する.

ステップ2:名目直径とロープ経路を確認 →ロープサイズ,フェアリード位置,ロープ接近角度に応じて140,160,180,200,250または315を選択します.

ステップ3: 負荷ベースとロープデータを確認 →ロープタイプ,ロープ直径,ロープMBL (利用可能な場合),アンテナ配置,および必要な設計負荷またはクラスノートを提供します.設計基準が確認されない限り,ロープ断裂負荷をフェアリードSWLとして扱わない.

ステップ4: 設置詳細 → デッキの位置,船上側の配置,基礎空間,溶接状態,周囲の補強物,および関連するウィンチまたはボラード位置を確認します.

ステップ5:材料と表面処理を確認 → C-Mn鋼,軽鋼,不?? 鋼,ブレーシング+プライマー,ガルバン化,磨き,またはカスタマイズされたコーティングシステム.

ステップ 6: 購入情報 → 量,証明書要求,検査範囲,配送目的地,必要な配送時間,図面または参照写真の確認

構造

Five-roller arrangement | Upper roller | Side rollers | Horizontal and vertical rope-guiding rollers | Welded steel frame | Deck-end foundation interface | Rope-contact rolling surfaces | Weld legs according to size | Marine coating or customized finishing

停泊 の 設計 と 工学 の 利点

• The five-roller layout provides more stable rope guidance than simpler three-roller or four-roller arrangements while keeping a more compact structure than large seven-roller or nine-roller fairleads.

• 水平と垂直のロールの組み合わせは,いくつかの接近方向からロープの動きを制御するのに役立ちます.これは甲板の縁のアンテナステーションやエンジニアリング船のアンテナ配置に役立ちます..

• ローリングコンタクトは,ロープと船構造の間の直接滑り接触を軽減し,ロープの繰り返し移動中にローリング表面の局所的な磨きを軽減するのに役立ちます.

• コンパクトな多ロールフレームは,デッキの配置がロープ制御を改善する必要があるが,利用可能な設置スペースが限られている場合に適しています.

標準サイズ範囲は名目140から315で,造船所は様々な船舶のサイズ,甲板の配置,ロープガイドの要件に対応する実用的な選択範囲を提供します.

• 基礎の計画,ワークショップの取り扱い,梱包,設置の調整のために,重量と溶接脚のデータが提供されています.

• 表面処理は,容器のコーティング仕様,腐食環境,および所有者の要求に応じて選択できます.

カスタム属性

• 標準: JIS F 2026-1980 → 造船所または船主の仕様により,日本標準のデッキ端ロールフェアリードの寸法が必要な場合使用.

タイプ:タイプ BR /タイプ BL →このページではタイプ BR が使用されています. BL タイプまたは反対側の配置は,引文の前に図で確認する必要があります.

• 定数直径: 140 / 160 / 180 / 200 / 250 / 315 → ロープ路線,設置スペース,船舶の固定配置に応じて選択します.

ローラー直径範囲: 140 から 315 mm → より大きなローラーサイズは,より広い接触半径とより大きな構造のエンベロップを提供します.

•重量範囲: 235 から 2050 kg → 輸送計画,デッキリフティングの配置,設置の準備にとって重要です.

材料:C-Mn鋼,軽鋼,またはステンレス鋼 →最終グレード,追跡可能性,検査要件は注文仕様に従ってください.

表面処理:Sa2.5/S2.5 吹き込み + エポキシショッププライマー,磨き,加熱,またはカスタマイズされた処理 → 最終コーティングシステムは容器の塗料要件に適合する必要があります.

証明書要求: プロジェクト要件に応じて要求に応じて提供されます → クラス承認と目撃者検査は,確認された注文範囲に該当します.

働き方

Mooring rope approaches from deck or overboard side → Rope contacts the suitable roller surface → Rollers guide the rope direction and reduce sliding friction → Frame transfers rope-guiding force to the deck foundation → Rope continues toward bollardリンチ,またはアンテナの配置

申請

船舶の固定システム デッキ端のロープガイド ワインチロープのリード配置 掘削機 クレーン船 積み船 作業船 エンジニアリング船 新築・補修プロジェクト

認定 と 利点

証明書は,プロジェクト要件,検査範囲,材料の追跡可能性,およびクラス社会承認手順に従って整理することができます.クラス証明書は,要求に応じて利用可能で,クラス参加が確認される条件です..

認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

図解と写真

よくある質問

Q1: 5ロールフェアリードと 9ロールフェアリードの大きな違いは何ですか?

A1: 5ロールフェアリードは,通常の複雑度から中程度の固定配置のためのコンパクトな多方向ロープガイドソリューションです. 9ロールフェアリードは,通常,より大きな構造のために選択されます.より複雑なロープリードアングル最終的な選択は,船の泊まり場所の配置と負荷の基礎に従って行われるべきである.

Q2: ロープ・ブレーク・ロードは,このフェアリードのSWLとして直接使用できますか?

A2: いいえ.ロープ断断負荷,ロープMBL,設計負荷,基準SWL,および試験負荷は混同してはならない.報定と技術レビューのために,ロープ直径,ロープタイプ,ロープMBLを,利用可能な場合は,提供してください.船舶の描画適切な選択の根拠が確認されるように,必要なクラスノートです.

Q3: 報名前に必要な情報は?

A3: JIS F 2026 BR型または BL型,名直径,ロープサイズ,材料,表面処理,量,証明書要求,デッキ設置位置,配送目的地を確認してください.必要な配達時間図面や写真がある場合

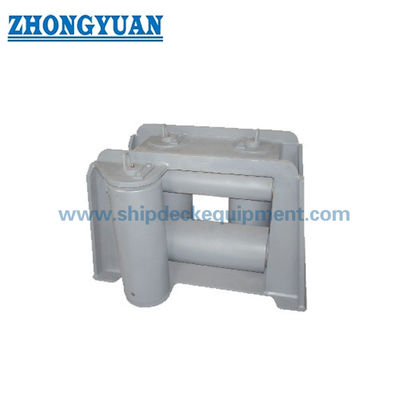

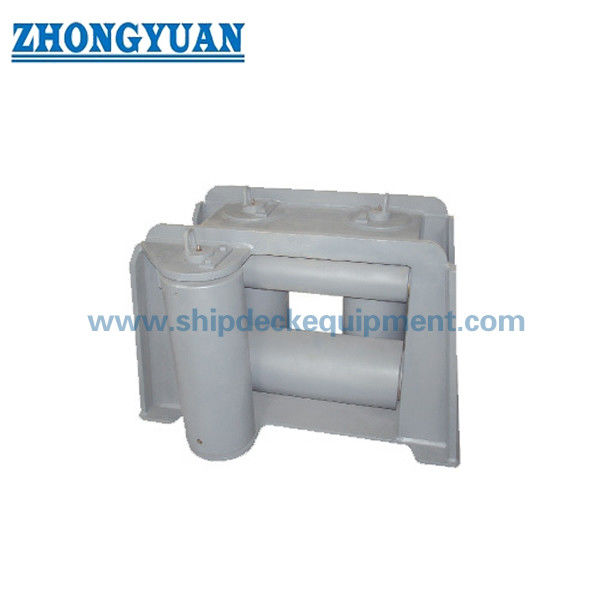

JIS F 2026型BRの図面 5本のチューブローラー ユニバーサル・フェアリード 上部ローラー付き船泊設備
