製品概要

マリン3ローラーユニバーサルフェアリードは,基本的な船泊および甲板ロープガイドアプリケーションに使用されるコンパクトで経済的なローラーフェアリードです.CB/T 3062 A型は2つの垂直ロールと1つの下水平ロールで設計されています3つの方向からロープをスムーズに導いて,デッキ構造との直接ロープ接触を減らす.

5ロール,7ロールまたは9ロールのフェアリードと比較して,3ロールタイプは複雑な多方向重用配置を表現することを意図していない.その価値はよりシンプルな構造である.装置の足跡が小さく, 維持が容易になり プロジェクトコストが低くなり,小型・中型船舶,補助泊座,ロープ路が比較的クリアな一般的なロープガイドレイアウトに適しています.

速やかな仕様

製品タイプ: CB/T 3062 Type A 3 ローラーユニバーサルフェアリード → 船舶のアンテナロープガイド用のコンパクトの基本ローラーフェアリード

ローラー配置: 2つの垂直ローラー + 1つの下部水平ローラー → 3つの実用的な方向からロープを導いて,局所摩擦を軽減します.

•名目サイズ範囲: 100~320 →鋼鉄ロープ直径14~44mmとナイロンロープ直径36~100mmをカバーします.

SWL範囲: 54 から 533 kN 提供されたパラメータテーブル → サイズ選択は,船の描画と固定配置に従ってください.

•重量範囲:112〜2122kg →デッキの配置,設置,梱包,貨物推定の際に持ち上げに役立ちます.

材料の選択肢:C-Mn鋼,軽鋼,不?? 鋼 →最終材料と証明書の範囲は,オート前に確認する必要があります.

表面処理: Sa2.5 / S2.5 に吹く,指定されたように + エポキシショッププライマール,加熱,磨き,またはカスタマイズされたコーティング → 容器コーティングシステムに応じて選択されます.

位置付け: ロープの基本ガイドのための経済的な3ロールソリューション → 多ロール5 / 7 / 9ロールフェアリードと同じ製品位置付けではありません.

主な技術パラメータ

CB/T 3062型A3ローラーユニバーサルフェアリードの主要ウェブページパラメータ.別記がない限り,寸法はミリです.

選択と調査ガイド

• ステップ1: CB/T 3062 型Aと容器図,鋼鉄ロープ直径またはナイロンロープ直径に従って名目サイズを確認します.

• ステップ2: ロープのリード方向と設置位置を確認します.この3ロールタイプは,複雑な多角重用ロープ経路ではなく,基本的なロープガイドに適しています.

• ステップ3:生産前にSWL要件,ロープタイプ,ロープ直径,デッキ配置,利用可能な基礎スペースを確認します.

• ステップ4:材料の要求を確認する:C-Mn鋼,軽鋼,ステンレス鋼,またはプロジェクト指定の材料.

• ステップ 5: 表面処理を確認する: 吹き込みと工場プライマー, 振動塗装, 磨きされた不?? 鋼表面,または完全な船舶コーティングシステム.

● ステップ 6: 証明書要求,量,目的地,必要な配達時間,および利用可能な場合,船舶の図面または参照写真を提供してください.

構造

Two vertical rollers | One lower horizontal roller | Compact supporting frame | Roller shafts | Bushing / bearing position to be confirmed | Deck-mounted foundation | Marine coating or project-specified surface treatment

設計,設置,保守 の 利点

• 3ロールの配列は,完全な多ロールフェアリードを必要としない通常の固定位置のための単純なロープリードを提供します.

• コンパクトな構造により,乗用されたデッキスペースが削減され,小型・中型船舶や補助泊場に適しています.

• ローラー は 固定 の 鉄鋼 構造 と の 直結 を 軽減 し,摩擦 を 軽減 し,固定 作業 の 間 に ロープ の 表面 を 保護 し ます.

• 2つの垂直ロールと1つの下方水平ロールを持つA型アレンジメントは,デッキレベルでの実用的な方向からロープガイドをサポートします.

• ローラー数が高いフェアリードと比較して,構造は検査,塗装,潤滑,保守が容易です.

• 材料,コーティング,証明書の範囲は,注文,容器の仕様,クラス承認手順に従って配置できます.

カスタム属性

標準:CB/T 3062-2011型A → プロジェクト仕様が中国の海洋普遍フェアリード規格を必要とする場合に使用されます.

製品配置: 基本的なコンパクトな3ロールフェアリード → 普通のロープガイドに適しており,複雑な多方向9ロールアプリケーションには適していません.

ローラー数: 3つのローラー → 2つの垂直ローラーと1つの下方水平ローラー シンプルで経済的なガイド構造のために.

ロープ範囲:鋼鉄ロープ 1444 mm /ナイロンロープ 36100 mm →船の固定計画とロープ仕様によって選択します.

SWL:名目サイズに応じて54~533 kN → 必要に応じてプロジェクト検証,デッキ構造のレビュー,またはクラス承認を代替するものではありません.

材料:C-Mn鋼 / 軽鋼 / ステンレス鋼 → 注文前に最終級,追跡可能性と証明書を確認する必要があります.

表面処理: 噴出+工場プライマー/ガルバン化/磨き/カスタマイズされた → コーティングシステムは,容器の腐食保護要件に適合する必要があります.

●証明書要求: プロジェクト要件に応じて提供されます → クラス証明書と検査証言は,注文範囲とクラス承認の対象となります.

働き方

Rope approaches the fairlead → Vertical and horizontal rollers guide the rope path → Roller rotation reduces direct friction → Rope load is transferred through the fairlead frame to the deck foundation → Inspection and lubrication keep roller movement reliable

申請

船の固定装置 デッキロープガイド 小型・中型船舶 作業ボート 内陸船 補助固定位置 ロープリード 新築・補修プロジェクト

認定 と 利点

証明書は,プロジェクトの要件,検査範囲,材料の追跡可能性,分類協会の承認手順に応じて整理することができます.

認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

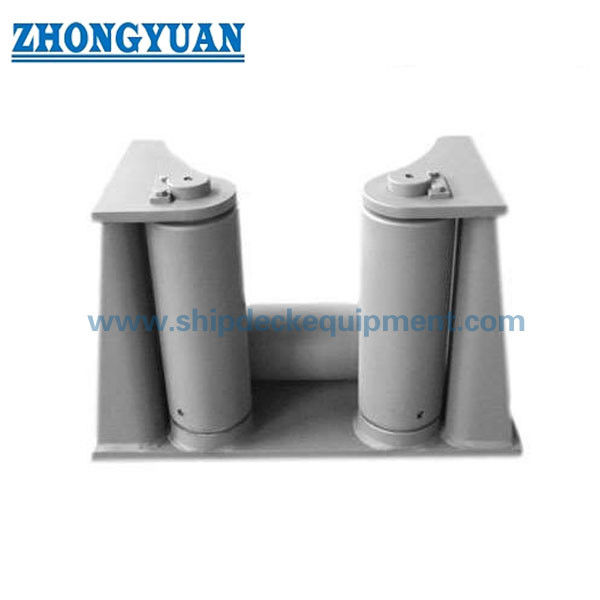

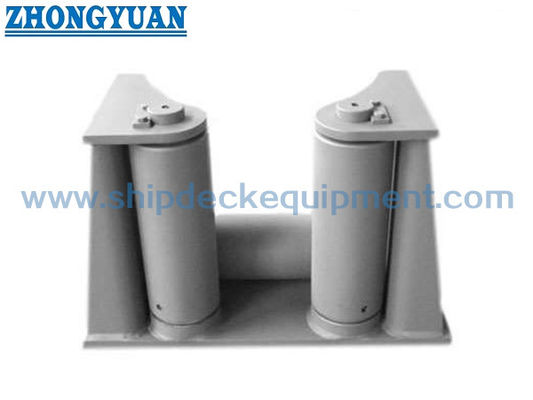

図解と写真

よくある質問

Q1: 3ロールフェアリードの主要位置は?

A1: 3ロールのフェアリードは,通常の船の泊位のための基本的な,コンパクトで経済的なロープガイド製品です.それは5ロールとは異なります.7ロールまたは9ロールのフェアリードで,より複雑なロープコースに使用される.

Q2: 正確な名目サイズをどのように選ぶか?

A2: ロープタイプ,ロープ直径,SWL,船甲板配置,設置図のサイズに応じてサイズを選択します.付属した表は,名目サイズ100から320までの主要な選択範囲を示します.

Q3:材料,ベアリング,コーティングはカスタマイズできますか?

A3: 材料と表面処理は,プロジェクトの要求に応じて確認できます. 軸承またはブッシュの配置,潤滑の詳細,証明書の範囲は,図で確認する必要があります.注文仕様と検査要件.
