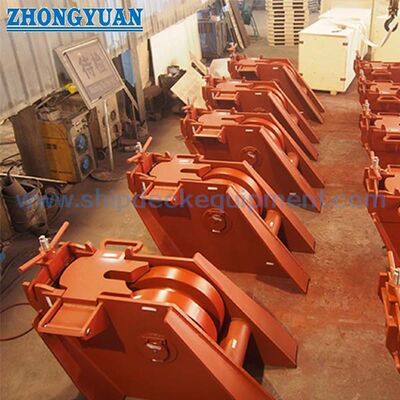

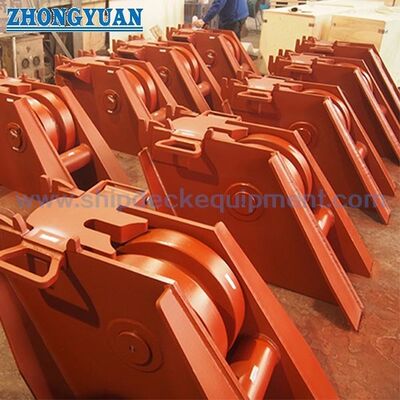

42-132 mm チェーン用ローラータイプアンカーチェーンストッパー | CB/T 3844-2000
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 技術基準: | GB/T 3844-2000 | タイプ: | ローラーレバータイプ |
|---|---|---|---|
| チェーンサイズ: | 42～132mm | 材料: | 軟鋼、C-Mn鋼、ステンレス鋼、鋳鋼、ダクタイル鋳鉄、鍛造鋼 |
| 分類証明書: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層,電化,ポーリング,個別表面処理が可能です. |
| ハイライト: | ローラーのレバーの鎖ストッパー,海洋のローラーのレバーの鎖ストッパー,装置を繋ぎ止めるGB/T 3844-2000の船 |
||
製品の説明
ローラー型アンカー チェーンストッパー 42×132mmチェーン
製品概要
The CB/T 3844-2000 roller-type anchor chain stopper is a deck-installed chain-holding device used in ship anchoring arrangements to secure the anchor chain and transfer chain forces into the ship structure while reducing the static holding load carried by the windlass通常はアンカー・ウィンドラスとハウスのパイプの間のアンカー・チェーンのラインに設置されます.
このページは,CB/T 3844-2000の1級,2級,3級アンカーチェーンの42~132mmの名目サイズ44~132をカバーしています.2000年の改訂版は,直接溶接のためにデッキに拡張された溶接された鋼板ボディを使用し,ストップブレード推力領域のサイドプレートを強化します最終的なチェーンストッパーの高さ,チェーン入口/出口角,チェーンラインのアライナインメントは,容器の配置と承認された設置図と比較して確認すべきである.
速やかな仕様
• 製品タイプ: ローラー型アンカーチェーンストッパー → アンカーチェーンをアンカーラインに固定し,ウィンドラスの保持負荷を軽減します.
・技術規格:CB/T 3844-2000 → ローラー型ケーブルストップに関する中国の海洋産業の現在の規格. 42~132mmのグレード1,2,3のアンカーチェーンに適用されます.
鎖の直径範囲: 42~132mm 定数サイズ 44~132 → 固定鎖の実際の直径と容器の図から定数サイズを選択します.
負荷検証:CB/T 3844-2000には強度検査ガイドと指定された試験負荷が含まれています → 鎖の最低断裂負荷の80%の記述は設計/検証の基礎として扱われるべきです.製品 SWL ではない.
• ストップの刃とロールシャフト: the standard specifies component material requirements and requires the roller shaft and stopper blade to be normalized before machining → final material grade and any project substitution should be confirmed.
• 強化されたサイドプレート:2000年の修正では,ストップブレード推力領域のボディサイドプレートを強化 → 溶接されたボディとデッキ構造への局所的な負荷転送を改善します.
ローラーと潤滑:回転部品は油付けされ,組み立てられたローラーは正確な位置付けで自由に回転する必要があります → チェーンの動きと保守をサポートします.
表面保護: 原規では,一層の防腐プライマーが指定され,その後は,回転部品に油脂 →エポキシを塗り,ガルバン化や他の近代的なコーティングシステムは プロジェクト特有の代替品です.
主な技術パラメータ
|
名義日 |
チェイン・ディア |
L について |
B について |
D |
h1 / h2 |
体重 (kg) |
|---|---|---|---|---|---|---|
| 44 | 42~44 | 1000 | 380 | 484 | 392 / 281 | 274 |
| 48 | 46~48 | 1050 | 446 | 528 | 414 / 306 | 351 |
| 52 | 50~52 | 1100 | 510 | 572 | 440 / 338 | 451 |
| 56 | 54~56 | 1150 | 556 | 600 | 460 / 354 | 536 |
| 60 | 58~60 | 1200 | 610 | 620 | 490 / 378 | 651 |
| 64 | 62~64 | 1250 | 666 | 640 | 520 / 400 | 753 |
| 68 | 66~68 | 1300 | 732 | 680 | 540 / 420 | 939 |
| 73 | 70~73 | 1350 | 800 | 730 | 580 / 460 | 1178 |
| 78 | 76~78 | 1400 | 865 | 780 | 630 / 490 | 1422 |
| 84 | 81〜84 | 1460 | 940 | 840 | 670 / 530 | 1758 |
| 90 | 87~90 | 1540 | 1030 | 900 | 720 / 570 | 2171 |
| 95 | 92~95 | 1600 | 1080 | 950 | 760 / 610 | 2567 |
| 102 | 97〜102 | 1680 | 1150 | 1020 | 800 / 650 | 2755 |
| 107 | 105~107 | 1750 | 1210 | 1070 | 860 / 690 | 3640 |
| 114 | 111〜114 | 1820 | 1270 | 1140 | 910 / 740 | 4302 |
| 122 | 117〜122 | 1880 | 1340 | 1220 | 980 / 790 | 5326 |
| 132 | 124~132 | 1960 | 1440 | 1320 | 1060 / 860 | 6244 |
選択と調査ガイド
ステップ1:CB/T 3844-2000 ローラー型アンカーチェーンのストップと,アンカーチェーンの実際の直径に応じて名目サイズ44 〜 132 を確認します.
ステップ2: 容器の設置位置,風船からホース管の配置,鎖の入口角と鎖の出口角を提示し,鎖の高さと配列をチェックできます.
ステップ3:アンカーチェーングレード,最小断裂負荷,必要な設計/試験負荷ベースおよび分類要件を確認します. 80% MBL の設計声明を製品 SWL に変換しないでください.
ステップ4: 部品材料と,溶接ボディ,強化サイドプレート,ストップブレード,ローラー,ローラーシャフト,ブッシュ,ピンおよび関連部品の承認された近代的な同等品を確認する.
ステップ5: 表面保護システム,潤滑の要件,検査/NDEの範囲,メーカーまたはクラス証明書要件,量,配送目的地および必要な配送時間を確認します.
ステップ 6: チェーンストッパーが修理または改装プロジェクトのために使用されている場合,GA図,設置図,参照写真または交換サンプル情報を提供します.
構造
Deck-Mounted Welded Steel-Plate Body | Roller | Roller Shaft | Stopper Blade / Lever | Reinforced Side Plates at Blade Thrust Area | Bush / Pin Components | Direct Deck-Welded Base | Greased Rotating Parts
アンカーチェーン保持,製造,エンジニアリングの利点
・直線デッキ溶接体 → 2000年の改訂版では,鋼板のボディをデッキに拡張し,以前の配置と比較して標準的なインストールインターフェースを簡素化しています.
• 強化された刃の推力領域 → 側板の地方強化は,ストップ刃が鎖力をボディに転送する場所に集中しています.
制御されたロール操作 → 組み立てられたロールは自由に回転し,正確に配置されなければなりません.回転部位は油脂で潤滑されます.
● 熱処理制御 → 規格では,機械加工の前にローラーシャフトとストップブレードが標準化されることを要求します.任意の代替材料/熱処理経路を承認する必要があります.
• 装置の幾何学 → チェーン・ストッパーの高さとチェーン入口/出口角は,チェーンとローラーとストッパー・ブレードを正しく並べ,意図せざる横からの負荷を避けるべきである.
• 標準負荷試験 → ストップは,指定された試験負荷に5分かけられ,その後に主要部品は裂け目や変形を示さない.この試験負荷は SWL と同じ期限ではありません..
• 検査基準 → 視覚状態,溶接質,材料特性検証,ロール操作は標準的な検査であり,プロジェクト要件に応じて追加のNDEとクラス目撃が行われます.
カスタム属性
• 標準:CB/T 3844-2000 → 42 〜 132 mm 級 1 / 2 / 3 アンカーチェーン用のローラー型ケーブルストッパーの現在の標準
• タイプ: ローラー型/ローラーレバー型アンカーチェーンストッパー → 船のアンカーシステムのための甲板に設置されたチェーン保持装置
•名目サイズ: 44132 → 標準表に示されている実際のアンカーチェーンの直径から選択します.
• チェーンサイズ: 42~132mm,グレード1 / 2 / 3 →他のサイズには,別の承認された設計または標準が必要です.
負荷ベース:CB/T強度チェック + 指定された試験負荷 → 80%のチェーン-MBL参照は,製品SWLとして公表してはならない.
ストッパーブレード/ローラーシャフト:部品特有の材料と熱処理 → 両方も加工前に標準化されます.
側プレート強化: ストップブレード推力領域に集中 → 身体への局所的な負荷移転をサポートします.
■ 設置データ: 鎖の入口/出口角と設置位置 → ストップの高さと鎖線の幾何学を確認
材料ベース:部品特有の材料で溶接された鋼板ボディ →近代的な同等のプロジェクト承認が必要です.
表面保護:標準プライマー + 油性回転部品のビツムネスコーティング → 現代のコーティングはプロジェクト特有のものです.
● 認証: プロジェクトの要求に応じて → メーカー/材料の証明書と授業出席は,注文範囲に依存します.
働き方
アンカーチェーンはストッパー → ローラーガイドチェーンライン → ストッパーブレード/レバーはチェーンの関与 → 強化されたボディはデッキへの負荷移転 → ウインドラスの保持負荷は減少
申請
Ship anchoring arrangement | Anchor windlass deck area | Chain stopper between windlass and hawse pipe | Forecastle deck equipment | Cargo vessels | Tankers | Bulk carriers | Container vessels | Workboats | Newbuilding and repair replacement projects
認定 と 利点
証明書は,プロジェクト要件,検査範囲,材料の追跡可能性,およびクラス社会承認手順に従って整理することができます.
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
図解と写真
よくある質問
Q1: チェーンストッパーの高さを確認するために必要な情報は?
A1: 設置位置,鎖の入口/出口角,ウィンドラスとホーズ管の関係,デッキの基礎と実際のチェーン直径は,チェーンラインの高さとストッパーブレード関わりをチェックすることができます.
Q2:アンカーチェーンの最小断裂負荷の80%は SWL製品ですか?
A2: CB/T 3844-2000 号は強度検査ガイドと指定された試験負荷を使用します. 80% MBL 記述は製品 SWL ではなく設計/検証参照です.最終的な用語は承認された設計ベースに従います.
Q3: 標準的な品質と検査地点をチェックすべきですか?
A3: 表面と溶接状態,材料の適合性,自由/正確なロール動作,および指定された5分間の負荷試験を確認します. 試験終了後,主要な部品には裂け目や変形がないこと.
