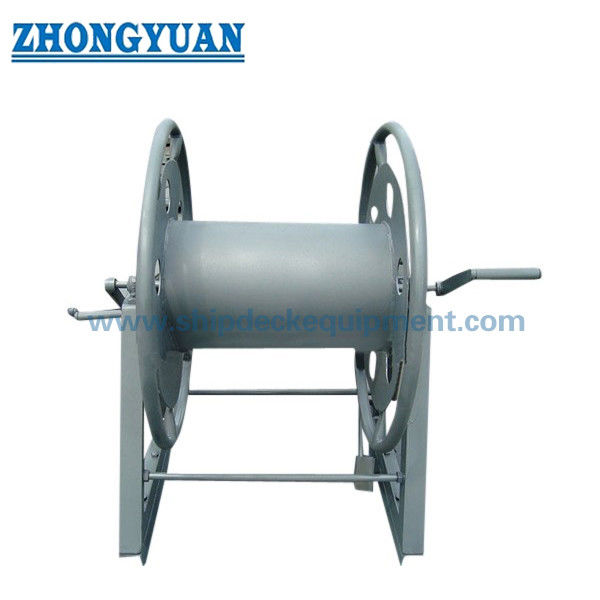

13-32mm スチールワイヤーロープリール（取り外し可能ハンドル付き）| 船舶デッキでの手動ワイヤーロープ保管

13-32mm スチールワイヤロープ リール 取れるハンドル

製品概要

A型鋼鉄ロープロールは,手動操作の便利性が要求される船舶用鋼鉄ロープ保管用に設計されています.

取れるハンドルは使用後に取り外され,デッキ配置に応じて左側または右側から操作することができます.

ハンドルなしのロールと比較して,ハンドルは回転制御を良くし,操作者の労力を減らすため,タイプAは頻繁な手動の巻き込みと取り除くのにより適しています.

ローリングは,持ち上げまたは引き上げのためにではなく,貯蔵のためにのみ使用されます. 貯蔵長 120 m から 190 m の13 mm から 32 mm の鋼鉄ワイヤロープに適しています.

螺栓付きのベース,潤滑なベアリングの配置,オプションのブレーキまたはロックピン,滑らかなフリーエッジの仕上げは,船甲板でロールをより安全で操作しやすくします.

速やかな仕様

• 適用される鋼鉄線直径: 13-32mm -> 小型から中型の船舶用鋼鉄線ロープの保管に適しています
• 操作:取り外すハンドル -> 手動回転が簡単で操作制御が良く
• ハンドル位置:左側または右側操作 -> デッキ配置に応じて柔軟な操作
• 規格:CB/T 3468-92タイプA -> 海上用鉄筋ロープのリール基準規格
• ドラム容量:120~190m -> ロープ直径と必要な保管長さに応じて選択
• ブレーキ/ロック: 足のブレーキまたはロックピンの利用可能 -> 保存中にロールを安定させる
• ベース固定:ボルトベース -> 便利な設置,取り去り,移動
• 構造: 減重穴設計 -> 構造強さを維持しながら製品の重量を減らす
• ローヤリングの配置: 潤滑ローヤリング設計 -> より簡単な回転と手作業の減少
• 材料: 軽鋼 / 304 / 316L不?? 鋼 -> 腐食と予算要件に応じて選択
• 表面処理: 熱浸しガルバン化 / Sa2.5 吹き飛ばし + エポキシコーティング / 磨かれた不?? 鋼 -> 海洋腐食防止
• 認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

主な技術パラメータ

注: モデル,ブレーキの詳細,ベース配置,ドラムの寸法については,設計図と船甲板の配置に従って確認できます.

選択ガイド

ステップ 1 - 電線ロープ直径を確認 -> A13,A17,A20を選択します.5ロープサイズに応じてA26またはA32

ステップ 2 - 手動操作の頻度を確認 -> 頻繁な巻き込みと取り除く必要がある場合,タイプAを選択

ステップ 3 - ハンドル操作側を確認 -> 引換ハンドルは左側または右側操作のために配置することができます

ステップ4 - 貯蔵長さを確認 -> 120mから190mまでのマッチドラム容量

ステップ 5 - ブレーキまたはロック要件を確認 -> 安全な保管と安定した船内状態のために推奨

ステップ6 - 底部固定とコーティングの確認 -> 船甲板の配置に従ってボルトされた底部とコーティングシステム

ステップ7 - 証明書要件を確認 -> プロジェクトの要求に応じてメーカーのテスト証明書またはクラス証明書

構造

ドラム 鋼管 ドラムコア 軸 潤滑ベアリング 取れるハンドル 支柱枠 ボルト付きベース 減重穴 脚ブレーキ/ロックピン

デザイン と 品質 の 利点

• 取れるハンドル -> 操作後に取り外すことができるスペースを節約し,干渉を減らすために
• 左/右側操作 -> デッキの配置に従って柔軟な手動操作をサポート
• より良い回転制御 -> 頻繁な手動回転と解転に適しています
• 減重穴 -> 構造強さを損なわずに製品の重量を減らす
• フットブレーキまたはロックピン -> 保存または待機状態中にロールを安定させる
• 潤滑軸承の配置 -> 滑らかな回転と手作業の減少
• ボルト付きベース -> 便利な設置,取り外し,移動
• 滑らかな自由縁 -> 鋭い縁から操作者を保護し,操作の安全性を向上させる
• 滑らかなロープ接触面 -> 巻き込みと保管中にロープ損傷のリスクを軽減します

カスタム属性

• 製品タイプ:取り外せるハンドル付き鋼鉄ロープ収納リール -> 手動で船用ロープを収納するために使用されます.
• 標準:CB/T 3468-92型A -> 海洋用リール基準規格
• 適用されるロープ:13-32mmの鋼鉄ワイヤロープ -> 小型と中型直径の貯蔵需要をカバーする
• 容量:120~190m -> ロープ直径と必要な保管長さに基づいて選択
• ハンドル配置:取り外すハンドル -> 左側または右側操作をサポート
• ブレーキ:足のブレーキ利用可能 -> 貯蔵安定性を向上させる
• ロッキング: ロッキングピン利用可能 -> 保存中にロールを安全に保つ
• 設置:ボルト付きベース -> 簡単にマウントし,移動
• 材料: 軽鋼 / 304 / 316L不?? 鋼 -> 腐食と予算要件に基づいて選択
• 表面処理:熱浸しガルバン化 / エポキシコーティング / 磨いたステンレス鋼 -> 海洋腐食防止
• パーソナライゼーション: ドラムサイズ,ベース配置,ブレーキ,ロックピン,ハンドル,材料 -> プロジェクト特有の要件をサポート
• 認証: CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS,メーカー試験証明書 -> プロジェクトドキュメントと検査要件をサポート

調査ガイド

ワイヤロープの直径,ロープの長さ,好ましいハンドル操作側,ブレーキまたはロック要件,ベース固定配置,材料,表面処理および認証要件を記載してください.

ロープの直径と保存長を 送って下さい.

働き方

鋼鉄ロープは手動操作でドラムに巻き込まれる.取り外せるハンドルは回転レバレッジを提供し,左側または右側に設置することができます.軸承の配置は,スムーズな回転を可能にしますロープが保管されているときにブレーキまたはロックピンがロールを固定します.

申請

船甲板のロープ保管 頻繁に手動でロープを操作する 配列ロープの保管 船の装備 ロープの保管 ワークショップ

認定 と 利点

認証: CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS,メーカー試験証明書.利点には軽量構造,スムーズな回転,ボルト付きベース設置,ブレーキ/ロック安全,滑らかなフリーエッジとカスタマイズ可能な材料/コーティング.

図解と写真

一般的な配置図と製品写真

注文

指定:A型モデル,ワイヤロープ直径,ロープ長さ,ハンドル操作側,ブレーキまたはロック要件,材料,表面処理,ボルト付きベース配置量及び認証要件.

よくある質問

Q1: なぜ取り外せるハンドルを持つタイプAを選んだのか?
A: 操作者が手動回転を容易にし,回転や解転が頻繁なときに制御が良くなる必要がある場合,A型が適しています.

Q2: ハンドルは両側から使用できますか?
A: はい.外れるハンドルは,デッキの配置に応じて,左側または右側操作のために配置できます.

Q3: 使用後に取れるか?
A: はい.取り外せるハンドルは,スペースを節約し,貯蔵中に干渉を減らすために取り外すことができます.

Q4: このコイルは,引き上げに使われますか?
A: いや 鋼鉄ロープの収納用リルで 引き上げリルや牽引リルではない

Q5: 表面処理はカスタマイズできますか?
A: はい.ホットディプガルバニズム,Sa2.5ブレーシング+エポキシコーティング,磨き不oxidable steelとカスタマイズされたコーティングが利用可能です.

エポキシコーティング,磨きされたステンレス鋼,パーソナライズされた表面処理が可能です.
