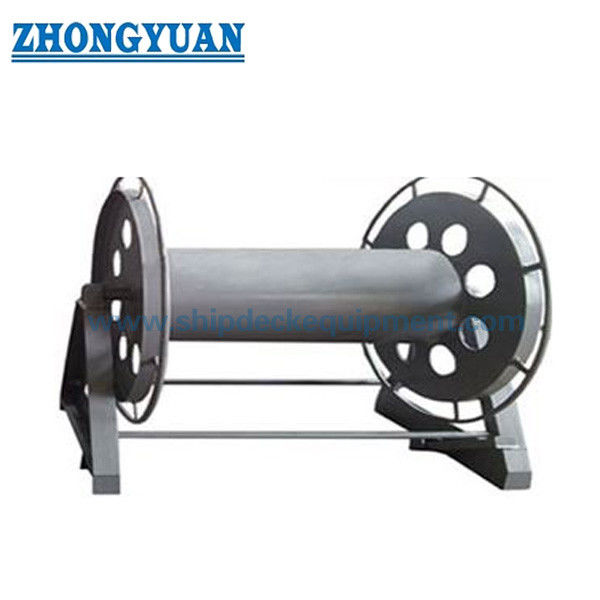

13-32mm コンパクト鋼鉄ロープロープ リール ハンドルなし 太鼓のグリップ

ハンドルなしコンパクト鋼線ロープリール 13-32mm | 船舶甲板用ドラムグリップ式ワイヤーロープ収納

製品概要

タイプAW鋼線ロープリールは、突き出たハンドルが不要なコンパクトな船舶用鋼線ロープ収納用に設計されています。

ハンドルなしのデザインにより、リールのプロファイルはシンプルでコンパクトになります。オペレーターは外側のドラムリムを掴んでリールを回転させるため、限られた甲板スペースや低頻度の操作に適しています。

ハンドル操作式のタイプAリールと比較して、タイプAWは突き出た部品を減らし、収納重視の用途に適したシンプルな構造を提供します。

このリールは収納専用であり、吊り上げや牽引には使用できません。収納長が120mから190mの13mmから32mmの鋼線ロープに適しています。

ボルト締めベース、潤滑ベアリング機構、オプションのブレーキまたはロックピン、滑らかな自由端仕上げにより、安全な収納と船上での簡単な配置をサポートします。

クイックスペック

• 適用鋼線径: 13-32mm -> 小型から中型の船舶用鋼線ロープ収納に適しています
• 操作: ハンドルなし、ドラムグリップ操作 -> オペレーターは外側のドラムリムを掴んでリールを回転させます
• コンパクト構造: 突き出たハンドルなし -> 限られた甲板スペースや収納エリアに適しています
• 規格: CB/T 3468-92 タイプAW -> 船舶用鋼線ロープリールの参照規格
• ドラム容量: 120-190m -> ロープ径と必要な収納長に応じて選択
• ブレーキ/ロック: フットブレーキまたはロックピン利用可能 -> 収納中のリールを安定させます
• ベース固定: ボルト締めベース -> 設置、取り外し、移設が容易
• 構造: 重量軽減穴設計 -> 構造強度を維持しながら製品重量を軽減
• ベアリング機構: 潤滑ベアリング設計 -> 回転が容易になり、手動での労力が軽減されます
• 材質: 軟鋼 / 304 / 316L ステンレス鋼 -> 腐食性および予算要件に応じて選択
• 表面処理: 熱間亜鉛めっき / Sa2.5ブラスト + エポキシコーティング / 研磨済みステンレス鋼 -> 船舶用腐食保護
• 認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, メーカー試験証明書

主な技術パラメータ

注: モデル、ブレーキの詳細、ベース配置、ドラム寸法は、プロジェクト図面および船体甲板レイアウトに従って確認できます。

選択ガイド

ステップ1 - ワイヤーロープ径を確認 -> ロープサイズに応じてAW13、AW17、AW21、AW26、またはAW32を選択

ステップ2 - コンパクト甲板要件を確認 -> 突き出たハンドルが不要な場合はAWを選択

ステップ3 - 操作方法を確認 -> オペレーターは外側のドラムリムを掴んで回転させます

ステップ4 - 収納長を確認 -> 120mから190mのドラム容量に合わせます

ステップ5 - ブレーキまたはロック要件を確認 -> 安全な収納と船上での安定した状態を推奨

ステップ6 - ベース固定とコーティングを確認 -> 船体甲板レイアウトに応じたボルト締めベースとコーティングシステム

ステップ7 - 証明書要件を確認 -> プロジェクトの需要に応じたメーカー試験証明書またはクラス証明書

構造

ドラム | スチールパイプドラムコア | シャフト | 潤滑ベアリング機構 | サポートフレーム | ボルト締めベース | 重量軽減穴 | フットブレーキ/ロックピン | ハンドルなしコンパクト構造

設計と品質の利点

• ハンドルなしデザイン -> 突き出たハンドルを避け、収納のコンパクトさを向上
• ドラムグリップ操作 -> オペレーターは外側のドラムリムを持って回転させます
• シンプルな構造 -> 外部操作部品が少なく、収納が容易
• 重量軽減穴 -> 構造強度に影響を与えることなく製品重量を軽減
• フットブレーキまたはロックピン -> 収納中または待機中のリールを安定させます
• 潤滑ベアリング機構 -> スムーズな回転と手動での労力の軽減
• ボルト締めベース -> 設置、取り外し、移設が容易
• 滑らかな自由端 -> オペレーターを鋭利なエッジから保護し、取り扱い安全性を向上
• 滑らかなロープ接触面 -> 巻取りおよび収納中のワイヤーロープ損傷のリスクを軽減

カスタム属性

• 製品タイプ: コンパクトなハンドルなし鋼線ロープ収納リール -> 船舶用ワイヤーロープ収納に使用、吊り上げには使用しません
• 規格: CB/T 3468-92 タイプAW -> 船舶用リールの参照規格
• 適用ロープ: 13-32mm鋼線ロープ -> 小型および中径の収納ニーズに対応
• 容量: 120-190m -> ロープ径と必要な収納長に基づいて選択
• 操作: ドラムグリップ操作 -> オペレーターは外側のドラムリムを持って回転させます
• 構造: 突き出たハンドルなし -> コンパクトな収納と限られた甲板スペースに適しています
• ブレーキ: フットブレーキ利用可能 -> 収納安定性を向上
• ロック: ロックピン利用可能 -> 収納中のリールを固定します
• 設置: ボルト締めベース -> 簡単な取り付けと移設
• 材質: 軟鋼 / 304 / 316L ステンレス鋼 -> 腐食性と予算要件に基づいて選択
• 表面処理: 熱間亜鉛めっき / エポキシコーティング / 研磨済みステンレス鋼 -> 船舶用腐食保護
• カスタマイズ: ドラムサイズ、ベース配置、ブレーキ、ロックピン、材質 -> プロジェクト固有の要件をサポート
• 認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, メーカー試験証明書 -> プロジェクト文書および検査要件をサポート

問い合わせガイド

ワイヤーロープ径、ロープ長、コンパクトスペース要件、ブレーキまたはロック要件、ベース固定配置、材質、表面処理、認証要件を提供してください。

正しいリールサイズがわからない場合？ロープ径と収納長をお送りいただければ、適切なリール構成をお勧めします。

仕組み

鋼線ロープは収納のためにドラムに巻き付けられます。オペレーターは外側のドラムリムを掴んでリールを回転させ、ベアリング機構がスムーズな動きをサポートします。フットブレーキまたはロックピンは、ロープが収納されているとき、またはリールが作動していないときにリールを固定します。

用途

コンパクトな船舶甲板ワイヤーロープ収納 | 限られた甲板スペース | スペア係留ワイヤー収納 | 船舶艤装 | ワークショップロープ収納

認証と利点

認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, メーカー試験証明書。利点には、軽量構造、スムーズな回転、ボルト締めベース設置、ブレーキ/ロック安全、滑らかな自由端、カスタマイズ可能な材質/コーティングが含まれます。

図面と写真

一般配置図と製品写真

注文

指定: タイプAWモデル、ワイヤーロープ径、ロープ長、コンパクトスペース要件、ブレーキまたはロック要件、材質、表面処理、ボルト締めベース配置、数量、認証要件。

よくある質問

Q1: AWハンドルなしリールを選ぶ理由は何ですか？
A: AWタイプは、収納重視の用途でコンパクトな構造と突き出た部品が少ない方が好ましい場合に適しています。

Q2: ハンドルなしでリールはどのように操作されますか？
A: オペレーターは外側のドラムリムを掴んでリールを回転させます。潤滑ベアリング機構がスムーズな回転をサポートします。

Q3: AWタイプは限られた甲板スペースに適していますか？
A: はい。ハンドルなしのデザインは突き出た部品を減らし、コンパクトな収納エリアでの配置が容易です。

Q4: このリールは吊り上げや牽引に使用されますか？
A: いいえ。これは鋼線ロープ用の収納リールであり、吊り上げウインチや牽引ウインチではありません。

Q5: 表面処理はカスタマイズできますか？
A: はい。熱間亜鉛めっき、Sa2.5ブラストとエポキシコーティング、研磨済みステンレス鋼、およびカスタマイズされたコーティングが利用可能です。
