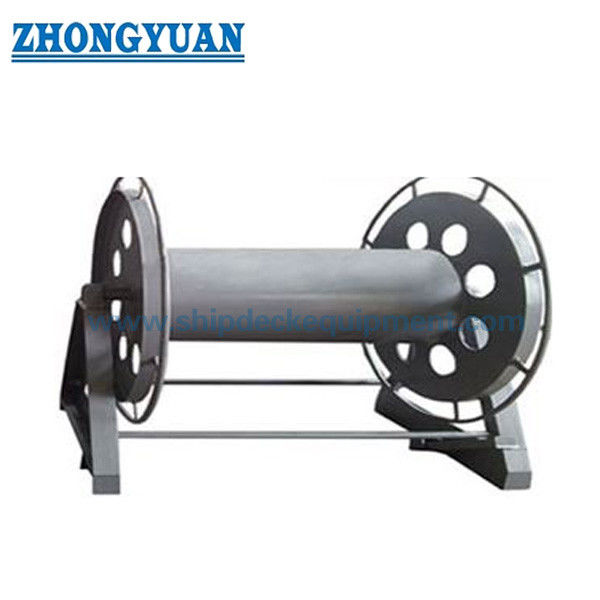

13～32mm コンパクトスチールワイヤーロープリール（ハンドルなし）| CB/T 3468-92 タイプAW 船舶用ワイヤーロープ保管

13×32mm コンパクト鋼筋ロープリール ハンドルなし CB/T 3468-92型 AW

製品概要

AW型鋼鉄ロープロールは,突出したハンドルが不要なコンパクトな船舶用鋼鉄ロープ保管用に設計されています.

無ハンドル設計により,リールプロフィールがシンプルでコンパクトに保たれている.操作者は外部のドラムリムを握ることでリールを回転させ,限られたデッキスペースと低周波操作に適している.

ハンドル操作型A型ロールと比較して,A型AWは突出部位を削減し,ストレージ向けアプリケーションによりシンプルな構造を提供します.

ローリングは,持ち上げまたは引き上げのためにではなく,貯蔵のためにのみ使用されます. 貯蔵長 120 m から 190 m の13 mm から 32 mm の鋼鉄ワイヤロープに適しています.

ボルト付きベース,潤滑ベアリング配置,オプションのブレーキまたはロックピン,滑らかなフリーエッジの仕上げは安全な保管とより簡単な船内配置をサポートします.

速やかな仕様

• 適用される鋼鉄線直径: 13-32mm -> 小型から中型の船舶用鋼鉄線ロープの保管に適しています
• 操作: ハンドルなし,ドラムグリップ操作 -> 操作者はドラムリムの外側を握ることでロールを回します
• コンパクトな構造:突出したハンドルがない -> 限られたデッキスペースと貯蔵スペースに最適
• 標準:CB/T 3468-92 AW型 -> 海上用鋼鉄ロープロープの基準規格
• ドラム容量:120~190m -> ロープ直径と必要な保管長さに応じて選択
• ブレーキ/ロック: 足のブレーキまたはロックピンの利用可能 -> 保存中にロールを安定させる
• ベース固定:ボルトベース -> 便利な設置,取り去り,移動
• 構造: 減重穴設計 -> 構造強さを維持しながら製品の重量を減らす
• ローヤリングの配置: 潤滑ローヤリング設計 -> より簡単な回転と手作業の減少
• 材料: 軽鋼 / 304 / 316L不?? 鋼 -> 腐食と予算要件に応じて選択
• 表面処理: 熱浸しガルバン化 / Sa2.5 吹き飛ばし + エポキシコーティング / 磨かれた不?? 鋼 -> 海洋腐食防止
• 認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

主な技術パラメータ

注: モデル,ブレーキの詳細,ベース配置,ドラムの寸法については,設計図と船甲板の配置に従って確認できます.

選択ガイド

ステップ1 - ロープの直径を確認 ->ロープサイズに応じて AW13, AW17, AW21, AW26または AW32を選択

ステップ 2 - コンパクトデッキの要件を確認 -> 突出ハンドルが好ましくない場合 AW を選択します

ステップ3 - 操作方法を確認 -> 操作者はドラムの外側のリムを握って回転します

ステップ4 - 貯蔵長さを確認 -> 120mから190mまでのマッチドラム容量

ステップ 5 - ブレーキまたはロック要件を確認 -> 安全な保管と安定した船内状態のために推奨

ステップ6 - 底部固定とコーティングの確認 -> 船甲板の配置に従ってボルトされた底部とコーティングシステム

ステップ7 - 証明書要件を確認 -> プロジェクトの要求に応じてメーカーのテスト証明書またはクラス証明書

構造

ドラム 鋼管 ドラムコア 軸 潤滑型ベアリング 支架 ストックフレーム ボルト付きベース 減重穴 脚ブレーキ/ロックピン ハンドルなし コンパクトな構造

デザイン と 品質 の 利点

• ハンドルなしの設計 -> ハンドルの突出を回避し,収納のコンパクト性を向上させる
• ドラム・グリップ操作 -> 操作者はドラム・リムの外側を押さえて回転します
• シンプルな構造 -> 外部操作部品が少なく,収納が簡単
• 減重穴 -> 構造強さを損なわずに製品の重量を減らす
• フットブレーキまたはロックピン -> 保存または待機状態中にロールを安定させる
• 潤滑軸承の配置 -> 滑らかな回転と手作業の減少
• ボルト付きベース -> 便利な設置,取り外し,移動
• 滑らかな自由縁 -> 鋭い縁から操作者を保護し,操作の安全性を向上させる
• 滑らかなロープ接触面 -> 巻き込みと保管中にロープ損傷のリスクを軽減します

カスタム属性

• 製品の種類: コンパクトな,ハンドルのない鋼鉄ワイヤロープの収納コイル -> 船舶用ワイヤロープの収納に使用されます.
• 標準:CB/T 3468-92 AW型 -> 海上用リール基準規格
• 適用されるロープ:13-32mmの鋼鉄ワイヤロープ -> 小型と中型直径の貯蔵需要をカバーする
• 容量:120~190m -> ロープ直径と必要な保管長さに基づいて選択
• 操作:ドラムグリップ操作 -> 操作者はドラムの外側のリムを握ってロールを回します
• 構造: 突出するハンドルがない -> コンパクトな収納と限られたデッキスペースに適している
• ブレーキ:足のブレーキ利用可能 -> 貯蔵安定性を向上させる
• ロッキング: ロッキングピン利用可能 -> 保存中にロールを安全に保つ
• 設置:ボルト付きベース -> 簡単にマウントし,移動
• 材料: 軽鋼 / 304 / 316L不?? 鋼 -> 腐食と予算要件に基づいて選択
• 表面処理:熱浸しガルバン化 / エポキシコーティング / 磨いたステンレス鋼 -> 海洋腐食防止
• カスタマイズ: ドラムサイズ,ベース配置,ブレーキ,ロックピンと材料 -> プロジェクト特有の要件をサポート
• 認証: CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS,メーカー試験証明書 -> プロジェクトドキュメントと検査要件をサポート

調査ガイド

ワイヤロープ直径,ロープ長さ,コンパクトスペース要求,ブレーキまたはロック要求,ベース固定配置,材料,表面処理および認証要件を教えてください.

ロープの直径と保存長を 送って下さい.

働き方

鋼筋 の ロープ は 蓄積 の ため に 太鼓 に 巻き込ま れ ます.操作 者 は 外部 の 太鼓 の 縁 を 握っ て 輪 を 回し,ベアリング の 配置 は 円滑 な 動き を 支援 し て い ます.脚ブレーキまたはロックピンは,ロープが保管されているときまたはロープが動作していないとき,ロールを固定します.

申請

コンパクトな船の甲板のロープ収納 限られた甲板スペース 余分なロープ収納 船の装飾 ワークショップロープ収納

認定 と 利点

認証: CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS,メーカー試験証明書.利点には軽量構造,スムーズな回転,ボルト付きベース設置,ブレーキ/ロック安全,滑らかなフリーエッジとカスタマイズ可能な材料/コーティング.

図解と写真

一般的な配置図と製品写真

注文

指定: AW型モデル,ロープ直径,ロープ長さ,コンパクトスペース要求,ブレーキまたはロック要求,材料,表面処理,ボルト付きベース配置量及び認証要件.

よくある質問

Q1:なぜAWのハンドルのないリールを選んだのか?
A:AW型は,コンパクトな構造とより少ない突出部品がストレージ向けアプリケーションに好ましい場合に適しています.

Q2: リールがハンドルなしではどのように操作されますか?
A: 操作 者 は 外部 の ドラム の 縁 を 握っ て ローリング を 回転 する.潤滑 型 軸承 の 配置 は 円滑 な 回転 を 支援 し ます.

Q3: 限られた甲板スペースでは AW型の方が良いですか?
A: はい.ハンドル が ない デザイン で 突っ 出る 部品 が 少なく,コンパクト な 貯蔵 場所 に 配置 する こと が 簡単 です.

Q4: このコイルは,引き上げに使われますか?
A: いや 鋼鉄ロープの収納用リルで 引き上げリルや牽引リルではない

Q5: 表面処理はカスタマイズできますか?
A: はい.ホットディプガルバニズム,Sa2.5ブレーシング+エポキシコーティング,磨き不oxidable steelとカスタマイズされたコーティングが利用可能です.
