漁具用マリングレードトロールチェーン | G80 ショート、ミディアム、ロングリンクチェーン

漁具用マリン・トロールチェーン | G80 ショート・ミッド・ロングリンクチェーン

製品概要

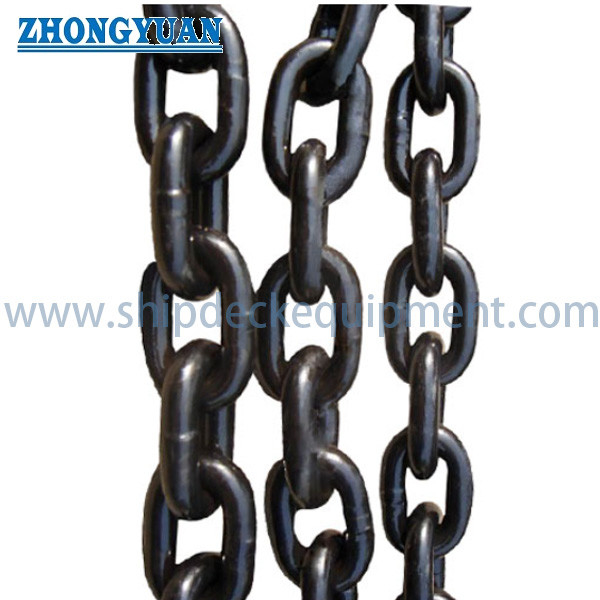

マリン・トロールチェーンは、漁具のアセンブリ（トロール漁の底引き網、網の重り付け、マグロ漁網の沈子線、ブライドル、および関連する接続部など）に供給されるフラッシュバット溶接された丸リンク鋼チェーンです。実際の漁業システム設計によります。製品範囲には、ショートリンク、ミッドリンク、ロングリンクの構成が含まれます。リンクの形状は、メートルあたりのチェーン質量、関節の動き、コネクタのクリアランス、およびチェーンが網やリギング配置にどのように適合するかに影響するため、選択はチェーン径だけでなく、承認された漁具図面に基づいて行う必要があります。

供給範囲は、チェーン径7～28mm、単位重量0.83～14.3kg/m、最小破断荷重53～860kNをカバーします。G80、最小安全係数4、破断荷重値はメーカー供給の製品指定です。これらは自動的に認証されたリフティングチェーンの安全作業荷重（WLL）、アンカーチェーングレード、またはクラス承認の係留容量を確立するものではありません。適用荷重ケース、動的影響、摩耗許容値、接続詳細、材料グレード、仕上げ、および試験範囲は、各注文で確認する必要があります。

チェーン構成

• ショートリンクチェーン：コンパクトなリンク形状と、同等径で比較的高いメートルあたりの質量 → より近いリンク間隔、コンパクトな動き、または集中した網の重り付けが必要な場合に適しています。
• ミッドリンクチェーン：中間的なリンク長と単位重量 → コンパクトさ、柔軟性、および接続クリアランスの間の実用的なバランスを提供します。
• ロングリンクチェーン：よりオープンなリンク形状と、同等径で一般的に低いメートルあたりの質量 → 接続クリアランス、大きな関節の動き、またはメートルあたりのチェーン重量が低い方が望ましい場合に役立ちます。
• 最終選定：リンクタイプ、直径、供給長、端部処理、およびコネクタは、漁具図面と実際の荷重経路に一致する必要があります。

クイックスペック

• 製品カテゴリ：マリン・トロール／マグロ／漁業用チェーン → 漁網およびトロール漁具アセンブリ用の溶接丸リンクチェーン。
• リンク構成：ショート、ミッド、ロングリンク → チェーンのコンパクトさ、単位重量、動き、および接続クリアランスによる選択を可能にします。
• チェーン径範囲：7～28mm → 供給表内の軽量網の重り付けから大型漁具の接続までをカバーします。
• 最小破断荷重範囲：53～860kN → メーカー供給の引張参照値であり、宣言されたリフティングWLLではありません。
• 単位重量範囲：0.83～14.3kg/m → 網の重り付け、取り扱い、総漁具質量、梱包、および貨物計算に重要です。
• 構造：フラッシュバット溶接丸リンク → 溶接品質、熱処理ルート、および寸法の一貫性が主要な生産管理項目です。
• 材質：サプライヤーにより指定された合金鋼または炭素鋼 → 正確なグレード、化学組成、熱処理、および機械的特性を確認する必要があります。
• 仕上げと納品：自色または指定の仕上げ；合板ボックス、木製ケース、バッグ、またはパレット付きスチールドラム（注文による）。

主な技術パラメータ

選定・お問い合わせガイド

ステップ1：実際の機能と設置位置を確認する：トロール漁の底引き網、チェーンダンガー、網の重り付け、マグロ漁網の沈子線、ブライドル、接続部、またはその他の漁具用途。

ステップ2：ショート、ミッド、またはロングリンクを、公称直径、必要なメートルあたりのチェーン質量、動きの要件、コネクタクリアランス、および承認された網またはリギング図面とともに選択する。

ステップ3：設計荷重の基準を確認する：使用中の張力、曳航または回収荷重、衝撃および動的影響、海底接触、最小破断荷重要件、設計係数、および予想される摩耗。

ステップ4：材料グレード、熱処理要件、フラッシュバット溶接品質管理、表面仕上げ、腐食防止、海水への暴露、および運用温度要件を確認する。

ステップ5：総長またはチェーンの長さ、端部リンク、接続リンク、シャックルまたは継手、マーキング、寸法検査、試験報告書、および必要に応じたクラス立会を確認する。

ステップ6：数量または総メートル数、漁法、船舶タイプ、目的地、必要な納期、梱包方法、および参照図面または既存チェーンの写真を提供する。

構造

丸鋼棒 | 成形されたショート／ミッド／ロングリンク | フラッシュバット溶接リンク接合 | 指定された場合の熱処理強度グレード | チェーン長またはアセンブリ | 端部リンクと継手は確認が必要 | 自色または指定の表面仕上げ

漁具選定・エンジニアリング上の利点

• 3つのリンク形状により、バー直径のみで選択するのではなく、チェーンレイアウトを網の設計、質量分布、曲げ運動、および接続間隔に合わせることができます。
• 供給されるメートルあたりの重量値は、網の重り付け、取り扱い、保管、梱包、および船舶積載レビューのための総チェーン質量の予備計算をサポートします。
• 最小破断荷重値は明確な引張選定参照値を提供しますが、このページでは破断荷重を作業荷重から分離し、裏付けのないリフティングの主張を避けています。
• フラッシュバット溶接は連続丸リンク生産に適していますが、溶接突起の除去、溶接の一貫性、リンク寸法、および熱処理プロセスは管理および文書化されるべきです。
• 交換用チェーンは、既存のリンク形状とコネクタインターフェースに一致する必要があります。同じ直径でもリンク長が異なるチェーンは、重量、動き、および接続の互換性を変更する可能性があります。
• 材料トレーサビリティ、寸法検査、破断荷重検証、および第三者立会は、合意された検査および試験計画に従って手配できます。

製造、検査、品質管理

• 原材料：特にG80の機械的性能が必要な場合、生産前に鋼グレード、熱番、化学組成、および材料証明書を確認する。
• リンク成形と溶接：棒径、成形形状、フラッシュバット溶接パラメータ、溶接アライメント、および有害な溶接突起の除去を管理する。
• 熱処理：選択された材料と強度グレードに適用される必要なプロセス、バッチトレーサビリティ、硬度または機械的特性チェック、および記録を確認する。
• 寸法検査：チェーン径、リンク長、内幅、外幅、単位重量、供給総長、および継手または既存漁具との互換性を検証する。
• 荷重試験：見積もり前に、荷重試験荷重、最小破断荷重、伸び、サンプリング頻度、試験片選択、および立会要件を定義する。
• 最終検査と梱包：表面状態、識別、防錆、チェーン長マーキング、梱包重量、および納品条件に応じた耐航性梱包を確認する。

材質・表面処理

供給仕様には合金鋼と炭素鋼が記載されています。G80の性能は実際の材料グレード、溶接手順、熱処理、および試験結果に依存するため、最終的な鋼の指定は、一般的な炭素鋼としてのみ記述するのではなく、確認する必要があります。

標準供給は自色または顧客と合意された別の仕上げである場合があります。塗装、亜鉛メッキ、またはその他の腐食防止システムは、材料と熱処理ルートとともに確認する必要があります。高強度合金鋼の場合、コーティング準備と水素脆化制御には特別な注意が必要になる場合があります。ステンレス鋼は、試験で検証されない限り、独自の機械的特性と荷重表を持つ別の材料オプションとして扱う必要があります。

カスタム属性

• 製品タイプ：マリン・トロール／漁業／マグロチェーン → 実際の漁業システムに応じて説明を選択する。
• リンクタイプ：ショート／ミッド／ロング → リンク形状、単位重量、動き、およびコネクタクリアランスを変更する。
• 公称直径：7～28mm → リンクタイプと最小破断荷重要件と合わせて選択する。
• 強度指定：サプライヤー指定のG80 → 正確な適用規格、材料グレード、および試験基準を確認する必要がある。
• 安全係数：サプライヤー指定の最小4 → 宣言されたリフティングWLLではなく、アプリケーション設計基準なしでは十分ではない。
• 表面仕上げ：自色または要求通り → コーティング仕様と腐食防止は発注書に含める必要がある。
• 供給形態：カット長、連続長、ドラム、ボックス、バッグ、またはパレット梱包 → 総長と端部処理を確認する必要がある。
• ドキュメント：メーカー証明書、材料証明書、寸法報告書、および荷重試験書類 → 合意された注文範囲に応じて利用可能。

仕組み

漁具が展開される → チェーンは指定された質量、接続、またはリギング機能を提供する → リンク形状は漁具サイクル中の動きを可能にする → 張力と接触荷重は丸リンクと溶接部を通過する → 漁具は回収、清掃され、摩耗、変形、腐食、および溶接損傷について検査される

用途

底引き網の底引き漁具 | トロール網の重り付けとチェーンダンガー | マグロの巻き網の沈子線 | 漁網のブライドル | 網と漁具の接続部 | 承認された漁具アセンブリの交換用チェーン | 設計確認を条件とする海洋漁業および一部の養殖網システム

認証・ドキュメント

メーカー試験証明書、材料証明書、寸法検査報告書、破断荷重試験報告書、および第三者立会書類は、注文範囲に応じて手配できます。船級協会の認証は、協会の適用規則、製品範囲、承認された試験計画、および検査受入に依存し、標準供給とはみなされません。

認証：CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカー試験証明書。

梱包・配送

• 梱包オプション：合板ボックス、木製ケースまたはバッグ、バッグ、スチールドラム、およびパレット梱包（チェーン長、単位重量、顧客要件による）。
• 梱包識別：製品名、リンクタイプ、公称サイズ、供給長、熱番またはバッチ参照、正味重量、総重量、および必要に応じた発注番号。
• 輸送保護：合意された一時的な防錆処理、排水、包装、および保管と海上輸送に適した耐航性補強を適用する。
• 配送データ：総メートル数、梱包数、最大梱包重量、吊り上げおよび取り扱い制限、目的地、および必要な納期を確認する。

図面・写真

よくある質問

Q1：ショート、ミッド、ロングリンクのトロールチェーンの実用的な違いは何ですか？

A1：ショートリンクはコンパクトな形状と、同等径で一般的に高いメートルあたりの重量を提供します。ミッドリンクは中間的な配置を提供します。ロングリンクはよりオープンな形状、大きな接続クリアランス、および同等径で一般的に低いメートルあたりの重量を提供します。正しい選択は、網の図面、必要な質量分布、動き、コネクタ、および荷重ケースによって異なります。

Q2：供給されるG80トロールチェーンはリフティングに使用できますか？

A2：この表だけでは使用できません。供給されるG80指定、安全係数、および最小破断荷重は漁業用チェーンの製品データであり、リフティングチェーン規格への準拠を自動的に証明するものではありません。リフティングまたは overhead handling には、別途指定および認証された、宣言されたWLL、荷重試験、マーキング、およびドキュメントを備えたリフティングチェーンが必要です。

Q3：正確な見積もりにはどのような情報が必要ですか？

A3：漁法とチェーンの機能、ショート／ミッド／ロングリンクタイプ、公称サイズ、総長または数量、必要な最小破断荷重、材質と仕上げ、端部リンクまたは継手、試験と証明書の範囲、梱包要件、配送先、必要な納期、および既存の図面またはチェーンサンプルの詳細（利用可能な場合）を提供してください。
