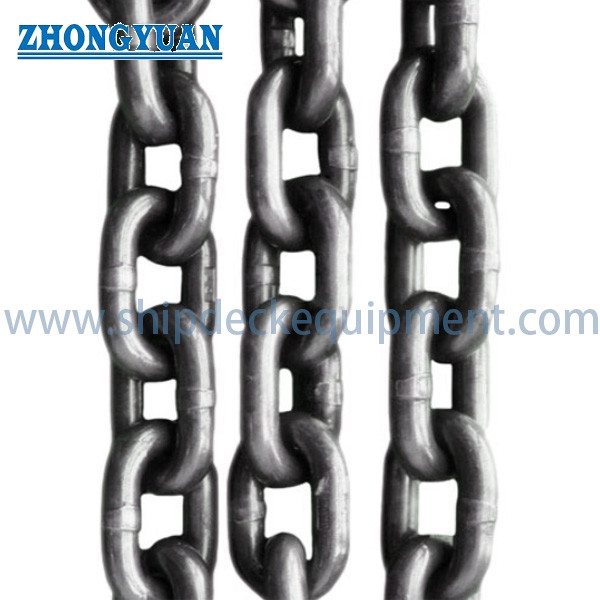

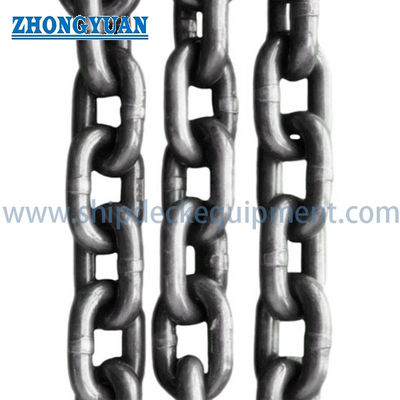

グレード80合金鋼リフティングチェーン | スリングおよびリギング用フラッシュバット溶接チェーン

80級合金鉄のリフティングチェーン スリングとリグ付け用のフラッシュバック溶接チェーン

製品概要

The Grade 80 high-strength lifting chain is a welded and heat-treated alloy-steel round-link chain intended for chain sling fabrication and general load-handling applications where a documented working load limit供給されたチェーンはフラッシュボットで溶接された構造で,ショートリンク,ミッドリンク,そして長距離連結の次元系列.

専門的な持ち上げに使用するには,鎖の種類が規定基準と完全な持ち上げ装置に適合しなければならない.したがって,このページでは,ショートリンクシリーズは,主要なリフティングチェーンの構成として扱います供給されたミッドリンクとロングリンクの範囲は,任意の溶接チェーンシリーズとして保持されますが,ヘアヘッドリフティングのための使用は,適用される標準,製造者指定WLLで確認されなければならない.試行錯誤記録提案や使用前に承認する.

製品適用範囲と安全限界

• 主要製品範囲: 80級の合金鋼短連鎖鎖で,選択されたコンプライアンス規格と認証された負荷基準を考慮して,チェーンスリングと一般的リフティング用.
• 自動交換できない:調整された吊り上げ荷物連鎖,トランスミッション連鎖,輸送連鎖,牽引連鎖,アンカー連鎖,アンカリング連鎖,または一般目的の商業連鎖.
• 完全なスリング容量は チェーン,マスターリンク,接続リンク,フック,脚の数,スリングの角度,ヒッチ方法,負荷対称性,温度,最弱な構成要素の定数容量.
• 付属した表は最小断裂負荷を記載していますが,認証された作業負荷制限,試料力,試験方法,熱処理条件,または製品規格を記載していません.

速やかな仕様

• 製品タイプ:高強度合金鉄の電動連鎖 → 特定されていない通用連鎖ではなく,追跡可能な連鎖スリングとリグ組用に使用する.
• 品質グレード: 顧客が指定したグレード80/グレード8 → 最終的な適合基準は,ISO 3076,EN 818-2または他の合意された標準として確認されるべきです.
• 主要なリフティング構成:ショートリンクチェーン,7 × 21 mm~20 × 60 mm →コンパクトリンクピッチは制御されたスリング幾何学と互換性80級部品をサポートする.
• 供給された最小断裂負荷:短距離 → MBLの範囲で53〜440 kNは破壊性試験値であり,WLLとして提示または表示してはならない.
• 指定された設計因数:最小断裂負荷と定数負荷 →最終的なWLLの間の最小 4:1は,製造者によって宣言され,適用される試験証明書で証明されなければならない.
• 製造:フラッシュバットで溶接された丸いリンクチェーン → 溶接品質,熱処理,寸法一貫性,証明試験,追跡性は重要な生産制御です.
• 仕上げの選択肢:自己色,黒く,塗り,またはプロジェクト特有のコーティング →コーティングの選択は,検査の可視性,マーク,および検証された機械特性を維持する必要があります.
• ドキュメンテーションオプション: 材料証明書,製造者試験証明書,試料負荷記録,破損負荷試験,第三者の検査 → 注文前に確認される正確な範囲.

主な技術パラメータ

負荷評価と選択基準

• MBLとWLLは別々に保持しなければならない.最小断裂負荷は破壊試験によって決定され,WLLは定義された条件下で使用可能な製造者指定の最大負荷である.
• 指定された最小設計因数4は,それ自体で認定されたWLLを生成するものではありません.規制基準,材料のグレード,熱処理,防水力,採取計画,マークが確認されなければならない.
• チェーンスリングの場合は,組み立ての資格は,足の数を含む完全な構成,包括した角度,ヒッチタイプ,負荷分布,最低評価のチェーンまたはフィッティングに基づいてなければならない.
• ショートリンク 8級鎖は,ISO 3076とEN 818-2で鎖スリングと一般的リフティングについて扱っている構成です.中間リンクと長距離リンクの連鎖は,別々に標準および定位アプリケーションを承認する必要があります..
• ショック負荷,横負荷,扭曲,結びつき,即興リンク,鋭い縁の負荷は,直鎖MBL表で表現されていない力を生み出すことができます.
• 温度,腐食性暴露,化学物質,コーティングプロセス,着用,以前の熱暴露は,サービス評価と検査間隔に影響を与えます.プロジェクト特有の指示が必要です.

製造,試験,追跡可能性

• 合金鋼棒の選択は,承認された材料仕様,熱数,化学組成,機械特性記録によって制御されるべきである.正確な合金グレードは確認されなければならない.
• リンク形成とフラッシュバット溶接は,一貫したリンク幾何と,鋭いフィン,下切断,不完全な融合のない制御された溶接ゾーンを維持する必要があります.疲労や検査に影響を与える可能性がある過剰な不一致.
• 熱処理は,指定されたグレード80の強度と強度を達成するために不可欠です.合意された品質計画に従って,バッチの識別が記録されるべきです..
• 尺寸検査は,承認された図面や標準的許容量に対して,鎖の直径,傾き,内側幅,外側幅,リンクの変形,メートルあたりの質量を含むべきである.
• 耐負荷試験,試料の断裂負荷試験,視覚検査,およびその他の非破壊試験は,選択された標準,検査,試験計画に従って行うべきである.購入者の要求.
• 批量マークと文書は,完成したチェーンと材料,熱処理,生産,試験,検査記録を結びつけるべきである.最終的なスリング組は,独自の識別と名乗容量マークが必要です..
• 熱浸しガルバン化,ポリマーコーティング,その他の熱処理後の処理は,既定の仕上がりではありません.それらは,機械的特性,追跡性,検査能力が損なわれない.

チェーン構成

• ショートリンク: コンパクトなピッチ対直径比 → 選択された規格が特にショートリンクチェーンをカバーする80級チェーンスリングおよび一般的リフティングの優先ページ焦点
• 中間リンク: 内部リンクの長さを増加 → より多くの接続クリアランスを提供することができますが,適用されるリフティング規格,WLL,防災試験,および互換フィッティングを確認する必要があります.
• 長いリンク: 相当直径の数つのメートルあたりより低い質量を持つ長いピッチ → 特定の非標準的なハンドリングまたは一般的なチェーンのアプリケーションに役立ちます.しかし,資格なしの上空の吊り上げチェーンとして宣伝してはならない..
• 完成したチェーンスリング組:チェーンプラスマスターリンク,接続リンク,フック,短縮装置,識別タグ → 組成の評価は,最低評価のコンポーネントによって制限されます.

選択と調査ガイド

ステップ1: 意図した用途を確認します. チェーンスリング材料,完成したチェーンスリング組立物,一般的リフティング,船舶のメンテナンス,固定,トランスミッション,または他の用途.異なる義務は異なる基準を必要とします.

ステップ2 適用基準とグレードを確認する: ISO 3076 グレード 8, EN 818-2 グレード 8, ASME/地方規制基準,顧客仕様,または他の承認された規格.

ステップ3: 必要な WLL とスリングの配置を指定します.単足,二足,三足,または四足のスリング,有効長さ,スリングの角度,ヒッチタイプ,負荷幾何学,重心,縁の接触状態.

ステップ4: チェーンシリーズとサイズを選択します:ショートリンク d × p,チェーン直径,必要な広さ,数量,松散なチェーンか完全な組み立てのスリングが必要かどうか.

ステップ5:末端部品と互換性を確認する:マスターリンク,コップリングリンク,フック,短縮装置,末端リンク,および各部品の定数容量.

ステップ 6: 動作条件: 温度範囲,海水または化学物への曝露,腐食防止,検査制度,およびコーティングまたはガルバン化に関する制限を確認します.

ステップ7: 文書と配達を確認する: 材料証明書,製造者試験証明書,証明負荷証明書,破損負荷試験,第三者/クラス検査,マーク,梱包,目的地必要な配達日.

カスタム属性

• 製品カテゴリー:合金鋼のリフティングチェーン → 正確な標準,試験,識別で供給された場合,指定されたチェーンスリングおよびリグアプリケーション用.
• 品質グレード:グレード80/グレード8 → 正確な標準と機械的性質の基礎は,報名前に確認する必要があります.
• 構造:フラッシュ・ブットで溶接された丸いリンクチェーン → 溶接の整合性,熱処理,次元制御,証明試験は重要な品質ポイントです.
• 主要リンクタイプ: 短リンク → ISO 3076 / EN 818-2 による8級チェーンスリングの承認構成
• 選択可能なリンクタイプ: 中間リンク/長リンク → 適用およびリフティングの受付は別々の確認が必要です.
• 材料:熱処理された合金鋼 →正確な鋼級,化学,熱処理,強度要件が確認される.
• 表面塗装: 単色/黒く/塗装/指定されたコーティング →コーティングプロセスは,認証されたチェーン条件と互換的である必要があります.
• 安全因子: 承認された証明書と識別書に記載された最低4 → 評価されたWLLと証明試験の基礎が確認されなければならない.
• 供給形態: ゆるい鎖長または組み立てられたスリング → 組み立て部品,範囲,WLL,タグ,および防弾性試験を指定する必要があります.
• 証明書の適用範囲: プロジェクトの要求事項 → 材料,製造者,試料,破料,第三者の検査文書は,注文しない限り標準として想定されません.

働き方

Load is connected through approved master links and fittings → Tensile force is transferred from link to link through the curved bearing zones → The welded and heat-treated alloy-steel links carry the rated load within the approved sling geometry → Compatible components and controlled sling angles maintain the declared assembly capacity → Identification検査,定期的な検査 安全な継続的なサービスをサポート

申請

Chain sling fabrication | Shipyard lifting and maintenance | Marine machinery handling | Industrial rigging | Steel structure handling | Foundry and workshop lifting | Cargo and equipment handling | Replacement of traceable Grade 80 lifting-chain assemblies

検査,標識付け,安全な使用

• 使用 する 前 に,鎖 と 配具 すべて を 磨き,切断,穴,腐食,曲がり たり 伸び たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し
• 適用される規格や地方規制に基づき必要な製品または組立情報を示す耐久性があり読み取れる識別符がない場合は,スリングを使用しないでください.
• 耐用性,変形,長さ,裂け目,溶接損傷,熱露,腐食,その他の劣化が製造者または規制基準の限界を超えると,鎖を使用から取り除く.
• 80 級のリフティングチェーンをフィールド・ウェルディング,即興のリンク,ボルト,棒,または制御されていない熱処理で修理してはならない.修理および再資格は,製造者および適用基準に従ってなければならない.
• 鎖 を 鋭い 縁 や 意図 さ れ ない 側 の 負荷 から 守る.扭曲 や 結結 や 衝撃 負荷 や スリング の 脚 の 間 の 不均等 な 負荷 を 避ける.
• 検査の頻度は使用頻度,サービス重度,負荷種類,環境,以前のサービス履歴を反映すべきである.記録は管理手順に従って保持されるべきである.

認証とドキュメント

材料の追跡可能性,製造者の試験文書,試料負荷試験,破損負荷試験,次元検査そして第三者による証言は,選択された基準に従って調整することができます検査・試験計画と注文の範囲 証明書の可用性と文言は,オプションの前に確認する必要があります.

海上やオフショアプロジェクトでは,購入者が要求し,関係会社によって承認された場合,分類会社または独立した検査が利用可能である.これは,自動型式承認または各注文に記載されているすべての証明書が提供されていると解釈されるべきではありません..

要求に応じ,プロジェクト要件/社会による承認を受けられる: CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS,メーカー試験証明書

図解と写真

よくある質問

Q1: 列挙された最小断裂負荷は,鎖WLLとして使用できますか?

A1: いいえ.最小断裂負荷は破壊性試験値で,WLLは定義された標準および設計因数で製造者が定めた使用負荷です.注文は必要なWLLを記載する必要があります.規制基準, 試行試験の要件, スリングの構成.最終的なWLLは,承認されたドキュメントおよび製品またはスリングの識別に記載されなければならない.

Q2: 供給された中間リンクと長リンクチェーンが上空リフティングに使用できますか?

A2: 適用されるリフティング規格,グレード80の適合度,製造者によるWLL評価,試行錯誤検査手順,尺寸の許容量,および互換性のあるフィッティングが確認された後のみ.ISO 3076 と EN 818-2 は,特に短連鎖 8 級チェーンを扱っています.; 供給された他の連結系は,同じリフティング承認を持っていると仮定してはならない.

Q3: 信頼性の高いオートにはどのような情報が必要ですか?

A3: 規格,グレード80準拠基準,鎖の種類,d × p サイズ,必要なWLL,鎖またはスリングの組立物,足の数,有効長さ,スリングの角度,フックおよびマスターリンクを記載してください.操作環境仕上げ物,量,試験及び証明書の範囲,配送目的地,必要な配送時間
