トローリング・養殖用溶接漁業チェーン | 短・中・長リンク

トラール漁と水産養殖のための 溶接式漁網 短い,中,長いリンク

製品概要

溶接式漁網は,商用漁具,トラール網,チェーンマトリックス,地面接触装置の構造および着用部品として使用される丸いリンクの鉄鋼鎖である.漁網の重み付けシステム短回線,中回線,長回線の構成で供給され,購入者は強度,メートルあたり質量,内部回線クリアランス,固定スペース網,鎖,旋回器,ロープ,他の漁具の部品との相互作用の方法

この製品は,鎖の直径のみではなく,実際の漁具の配置から選択されるべきです.要求される情報には,リンクの種類,名目直径,ピッチ,内側の幅,外側の幅, 総長,端フィッティング,最小断裂負荷,材料グレード,熱処理状態,表面仕上げ,着用環境,検査文書指定された最小断裂負荷は,鎖断裂力の値である.作業負荷制限,安全作業負荷,または持ち上げ能力ではありません.

製品構成

• ショート・リンク (SL): コンパクトなピッチとメートルあたりより高い質量 → 密度の高いチェーンプロファイル,制御された動き,限られた内部クリアランスが好ましい場合に役立ちます.
• 中間/中間リンク (ML): 中間ピッチと重量 → チェーンの柔軟性,コンポーネントクリアランス,質量,固定の便利さをバランスする.
• ロング・リンク (LL):同じ直径で,より長いピッチと1m分の質量が低い → 鎖,旋回器,コネクタ,ネット,その他の漁具の固定装置のための内部空間がより多くなります.
• 標準の長さと端の配置:切断長,コイル,バンドル,組成物,またはプロジェクト特有のセクションで提供される →端リンクとアクセサリーは生産前に確認する必要があります.
• 材料の選択肢:高耐性合金鋼,炭素鋼,→ 公開された断裂負荷表は,別々の検証なしに異なる材料グレードに適用できません.
• 表面塗装:自己色,塗装,電熱加熱,熱浸し加熱,またはプロジェクト特有の塗装 → 塗装の選択は,海水露出,磨損,必要な使用寿命に依存します.尺寸の許容量.

キー選択データ

• 定数直径: 供給範囲内では7~28mm → リンクの横切り,鎖の質量,コネクタの互換性,潜在的な断裂力
• リンクピッチ:タイプと直径によって21~150mm → 柔軟性,内部クリアランス,接触行動,メートルあたりリンク数に影響を与える.
• 内側幅: 付属テーブルでは1044mm → 鎖,旋回器,ロープ,網フィッティング,並ぶリンクを縛らずに収納する必要があります.
• 外側の幅: 付属テーブルでは25.5~103mm → 空間,ガイドを通るクリアランス,梱包密度,漁具の配置との相互作用に影響します.
• 単位重量:0.82×14.41 kg/m → 総ギア重量計算,処理計画,貨物推定,海底接触設計をサポートする.
• 最低断裂負荷:付属表で60~980 kN → 破壊性試験基準であり,許容される動作負荷ではない.
• 材料のグレード: 確認される → 断裂力は鋼のグレード,溶接品質,熱処理,リンク幾何学,試験方法に依存します.
• 目的:漁具/トラウリング/水産養殖 → 引き上げ,人材処理,船の牽引,船の泊泊には別々の基準と認証が必要です.

主な技術パラメータ

短,中,または長いリンクを選択する方法

• コンパクトな幾何学,より高い1mあたりの鎖質量,内部運動の減少,ネットワークまたは地面接触装置との密接な相互作用が優先される短いリンクを選択する.
• 適用がチェーンの質量,柔軟性,内部クリアランス,フィッティングとの互換性との間の実用的なバランスを必要とする場合,中程度のリンクを選択します.
• 長いリンクを選びます.その場合,メートルあたり質量が低く,固定スペースが大きくなります.特に鎖,回転器,接続器,ネット,または交換可能な部品がリンクを通過しなければならない場合です.
• 接続器のベアリングと関節をチェックする.接続器がリンクを通り抜ける場合,まだ結合し,側面の負荷を施したり,組み立ての性能を低下させる小さな接触半径を作成したりします.
• 負荷の完全な経路を確認する. 鎖の強さだけでは,端リンク,鎖,旋回器,網フィッティング,溶接固定器,または漁具の完全な組成の容量を決定しません.

材料,溶接,熱処理

釣りチェーンは,通常,リンクに形成された丸い鋼棒から作られ,フラッシュブット溶接などの制御された溶接プロセスで閉じられます.高張力チェーンでは,製造経路には,溶接点の除去が含まれます.材料のグレードと熱処理状態は,必要な最小断裂負荷に結びつけなければならない.

• 高強度合金鋼: 通常は,指定された直径強度関係により熱処理されたチェーングレードを必要とする場合が好ましい.
• 炭素鋼:一般漁業や網の用途には適しており,そのグレード,溶接性,熱処理性,検証された断裂負荷がプロジェクト要件を満たす場合に限ります.
• ステンレス鋼:特定の環境における耐腐蝕性のために選択され,グレード,溶接状態,強度,不快リスク,価格は別々に確認する必要があります.
• 材料の置き換えは,自動的にテーブルされた断裂負荷を保持するものではありません.炭素鋼,合金鋼,不鋼鋼は,独自の機械的特性と試験基盤を必要とします.
• "耐熱性"という元の主張は,一般的な製品特性として使用されるべきではない.高温サービスには,特定の材料,動作温度範囲,強度保持データ,申請の審査.

表面塗装と腐食防止

• ホットディップガルバン化:海洋腐食防止のためにより厚い亜鉛コーティングを提供しますが,コーティング厚さ,リンクフィット,溶接面積,機械的特性効果を制御する必要があります.
• 電気ガルバン化:より薄くて均質な亜鉛仕上げを供給し,通常は熱浸しガルバン化よりも長期間の腐食許容量が低い.
• 塗装またはコーティング仕上げ:識別と初期腐食防止をサポートします.海底と接触する場所やリンクベアリングエリアで磨きが予想されます.
• 単色/黒色仕上げ: コーティングが必要でない場合や 組み立て後,チェーンがプロジェクト特有の処理を受ける場合に適します.
• ステンレス鋼の仕上げ: グレードとサービス環境に応じて,ピクルング,パシベーション,ポリシング,または他の仕上げが指定できます.
• 表面処理は磨きを排除しない.検査間隔は,腐食損失,リンク対リンク磨き,溶接状態,変形,裂け目,コーティング損傷を考慮する必要があります.

品質管理と試験

• 原材料の検証 → 鋼のグレード,熱数,化学組成,機械性能の証明を確認する.
• 寸法検査 → 定数直径,ピッチ,内側幅,外側幅,リンク形,長さの許容量をチェックする.
• 溶接点の検査 → 溶接位置,フラッシュ除去,並べ替え,表面表示,リンク幾何学を調べる.
• 熱処理制御 → 高張力グレードが指定されている場合,炉サイクル,バッチ識別,硬さ,機械試験結果を記録する.
• メカニカルテスト → 試料負荷,拉伸負荷,最小破損負荷のテストは,合意された仕様に従って,バッチまたはサンプルで整理することができます.
• 追跡可能性とマーク → タイプ,サイズ,グレード,バッチ,長さ,仕上げ,および試験文書の参照を必要に応じて識別する.
• 最終文書 → 製造者の試験証明書,材料証明書,寸法報告書,コーティング報告書,第三者の目撃記録は,注文範囲に応じて利用できます.

漁業と水産養殖の応用

Bottom trawl gear | Beam-trawl tickler chains | Chain matrices | Groundrope and footrope assemblies | Trawl-net weighting | Fishing-net connections | Replaceable wear sections | Aquaculture net and cage equipment | Project-specific fishing-gear assemblies

FAOの漁具参照は,鎖が海底と漁網と直接相互作用する梁網と鎖マトリックスにおける鎖の使用を記述する.漁具の設計者は,牽引速度に応じて,最終鎖の種類とサイズを選択すべきである.漁船の能力,漁法,漁具の質量,着用,対象種,漁船の能力

選択と調査ガイド

ステップ1: トロールチェーン,キッカラーチェーン,チェーンマトリックス,ローズロープ,純重量,水産物設備,または他の漁具の配置を申請してください.

ステップ2: リンクタイプ,名目直径,ピッチ,内側幅,外側幅,必要な長さ,切断数,総量を確認します.

ステップ3: 必要な最小断裂負荷,設計負荷,安全因数または選択規則,期待される循環負荷,海底接触,磨損,腐食環境を指定する.

ステップ4 材料の質,熱処理状態,表面の仕上げ,色,寸法容量,およびアクセサリーがリンクの中を通過するか,または関節を通過するか確認する.

ステップ 5: 端の配置とアクセサリー: 拡張された端リンク,鎖,回転器,接続器,リング,溶接フィッティング,識別タグ,または組み立てられた網段を用意する.

ステップ 6: 試験,証明書,第三者の証人,梱包方法,目的地,配送時間,および参照図またはサンプルを確認します.

梱包と配送

• 切断長や組成物は,設置中に混ざるのを減らすために,種類,直径,長さ,バッチ,数量によってタグ付けされるべきです.

• 包装 選択肢 に は,複合板 の ケース,木 の ケース,織物 か ナイロン の 袋,鋼 の ドラム,束,パレット が あり ます.その 種類 は チェーン の サイズ,コーティング,目的地,取り扱いの 方法 に かなっ て 異なります.

• 貯蔵や海上輸送中に,衝撃による損傷,水保持,コーティングの磨きを制限するために,電磁石製またはコーティングされたチェーンを梱包する必要があります.

• 重いチェーンセクションには,パッケージの重量,引き上げ点,フォークリフトへのアクセス,安全な卸荷の準備が確認される必要があります.

認証とドキュメント

ISO 9001認証は,有効であれば,サプライヤーの品質管理システムに適用され,製品の強度基準ではありません.CEマークは,チェーンがEUの特定の法律に該当し,必要な適合評価が完了した場合にのみ適用されます.BVまたは他の第三者検査機関は,合意された検査範囲内でのみ試験を目撃したり,文書を発行したりすることができます.

分類/第三者による検査: CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS,製造者の試験証明書は,プロジェクトの要件,製品仕様,試験範囲購入者による承認です

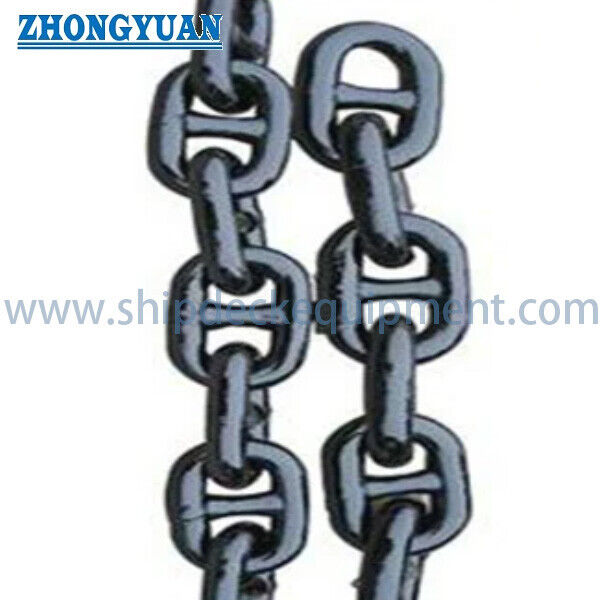

図解と写真

よくある質問

Q1: 鎖の最小断裂負荷は安全な作業負荷ですか?

A1: いいえ.最小断裂負荷は,試験標本が定義された張力試験に耐えるか,失敗するかを要求する力である.それはWLLまたはSWLではない.設計上許容される負荷は,要求される安全系数を用いて漁具の設計者が決定しなければならない.疲労,磨き,腐食,動的負荷,そして完全な組み立て能力.

Q2: 漁具に最適なリンクタイプは?

A2: 短いリンクは,コンパクトで重いチェーンプロフィールを提供し,中程度のリンクは,質量とクリアランスのバランスを提供し,長いリンクは,メートルあたり質量が低く,固定スペースが増加します.正確な選択は,ネットワークの配置に依存します必要な重量 柔軟性 履き心地

Q3: この釣り鎖は,持ち上げ,船を牽引したり,泊めるために使用できますか?

A3: この 表 の 根拠 に 基づい て は あり ませ ん.引き上げ,牽引,固定 の 鎖 は 独自の 設計 標準,グレード,試し 試験,マーク,証明書,適用 承認 を 必要 と し て い ます.漁網の断断負荷値は,直ぐに持ち上げのWLLに変換してはならない.SWLを牽引する,または固定する.
