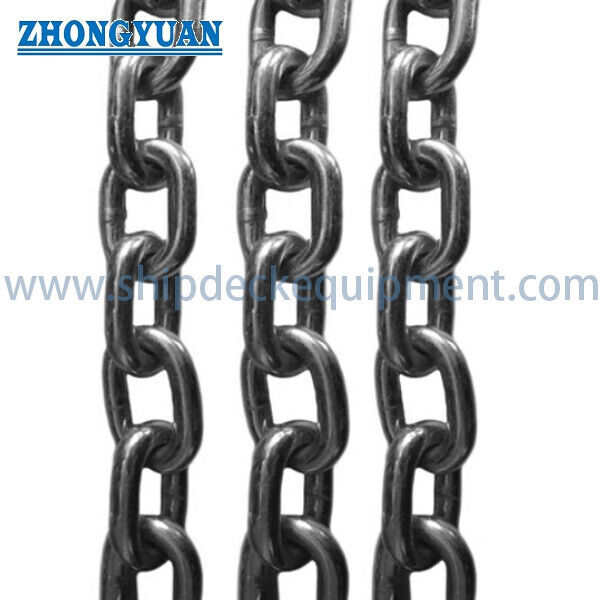

グレード80 ショートリンク漁業チェーン | 7-20 mm 熱処理合金鋼トロールチェーン

グレード80 ショートリンク漁業用チェーン | 7-20 mm 熱処理合金鋼トロールチェーン

製品概要

グレード80 ショートリンク漁業用チェーンは、コンパクトな溶接合金鋼チェーンで、商業漁業やトロール漁具の組み立てに使用されます。これらの用途では、リンク形状の制御、高い最小破断強度、耐摩耗性、および互換性のある漁具との確実な接続が必要です。記載されているサイズは、バー直径の約3倍のショートピッチを使用しており、チェーンをコンパクトに保ち、漁具の配置内での過度のリンクの動きを低減します。

このページでは、供給パラメータ表に記載されている7mm x 21mmから20mm x 60mmまでの範囲を検証しています。選択は、チェーンの直径、ピッチ、内幅、外幅、メートルあたりの質量、最小破断強度、必要な完成長、端部接続、漁業用途、および腐食暴露に基づいて行う必要があります。グレード80漁業用チェーンは、別途適用可能な規格、耐荷重試験プログラム、マーキングシステム、および証明書の範囲が合意されない限り、認証された吊りチェーン、アンカーチェーン、または係留チェーンとして説明されるべきではありません。

クイックスペック

• 製品タイプ：溶接ショートリンク漁業用チェーン → 商業漁業およびトロール漁具の組み立てに適したコンパクトなチェーン形状。
• 記載サイズ範囲：7mm x 21mm ～ 20mm x 60mm → バー直径7mmから20mmまでの6つの検証済みサイズ。
• 材質：熱処理合金鋼 → 材質グレード、化学組成、熱処理状態、硬度範囲を確認する必要があります。
• 最小破断強度：53～440 kN → 新しい直線チェーンのバッチ選択値（直接引張試験にて測定）。許容使用荷重ではありません。
• メートルあたりの質量：1.09～8.85 kg/m → 漁具の重量、取り扱い荷重、輸送質量、およびチェーンの総量を計算するのに役立ちます。
• ショートリンク形状：ピッチ約3d → コンパクトな配線と指定されたシャックル、スイベル、リング、または漁具金具との互換性をサポートします。
• 表面仕上げ：素地、黒染め、塗装、またはその他の承認済みコーティング → 海洋暴露、摩耗、コーティング厚さ、および寸法適合性を考慮する必要があります。
• 供給ベース：カット長、連続長、端部金具、マーキング、試験書類、および確認された注文範囲に応じた第三者検査。

主な技術パラメータ

チェーン形状と接続適合性

• 公称サイズは、バー直径d × ピッチpで表されます。記載されている6つのサイズすべてでp = 3dを使用しており、これがこのページで使用されている定義されたコンパクトな形状です。
• 内幅は、シャックル、リング、スイベル、フック、コネクタ、またはその他の漁具コンポーネントが干渉せずに挿入および回転できるかどうかを制御します。
• 外幅は、ガイド、ポケット、チェーンボックス、ローラー、ネット漁具、およびその他の周囲の機器を通過する際のクリアランスに影響します。
• 互換性のある金具は、公称チェーン径だけでなく、実際のピン径、ジョー幅、回転要件、および定格荷重に基づいて選択する必要があります。
• チェーンをねじったり、リンクに横方向の荷重をかけたり、不適切な半径で急激に曲げたり、小さすぎる金具を通して接続したりしないでください。
• チェーンをポケットホイール、ギヤ、校正済みドライブ、または特殊ガイドに通す必要がある場合は、寸法公差と校正要件を別途確認する必要があります。

漁業用途、摩耗、および耐用年数

• 商業漁業用チェーンは、繰り返し動作、衝撃、摩耗、海水、デッキ接触、および漁業操業からの汚染にさらされます。選択は、最小破断強度だけでなく、実際の用途を考慮する必要があります。
• ショートリンクはコンパクトで比較的安定したチェーン形状を提供しますが、摩耗はリンク間の接触領域およびシャックル、リング、スイベル、またはネット金具との接続点で集中する可能性があります。
• 設計では、鋭利な鋼鉄のエッジ上での連続的なこすれ、過度の衝撃荷重、激しいねじれ、および平行なチェーン脚間の不均衡な荷重を避ける必要があります。
• 点検間隔は、稼働時間、漁獲サイクル、海底接触、腐食暴露、および観察された摩耗を反映する必要があります。伸びた、ひび割れた、曲がった、深く腐食した、または局所的に摩耗したリンクは、サービスから取り除く必要があります。
• 引退基準、許容直径損失、伸び限度、および修理ポリシーは、購入者の漁具手順または合意された製品規格に従う必要があります。損傷した熱処理チェーンは、承認されたメーカーの手順なしに現場溶接しないでください。
• 海上で失われたチェーンは、放棄された漁具になる可能性があります。完成長、接続の確実性、マーキング、点検、および回収手順は、船舶オペレーターの漁具管理慣行と調整する必要があります。

材質、溶接、および熱処理

• 合金鋼バーはグレード80の性能の強度と靭性の基盤を提供しますが、正確な鋼の化学組成と清浄度要件は購入仕様書に記載する必要があります。
• 各リンクは、典型的なグレード80チェーン製造における最終熱処理前に形成され、電気溶接されます。実際のプロセスルートと機器の資格は、サプライヤーと確認する必要があります。
• 焼入れと焼戻しは、強度、靭性、延性、および耐摩耗性の必要なバランスを得るために、グレード80合金チェーンで一般的に使用されます。
• リンク溶接は直接引張荷重経路の一部を形成するため、溶接部の品質は重要です。プロセス制御、目視検査、寸法チェック、および機械的試験は、母材と溶接されたリンクの両方を対象とする必要があります。
• 「耐熱性」という用語は、一般的なサービス上の主張として使用されるべきではありません。最大および最小動作温度、および熱暴露後の負荷低減は、管轄する製品規格に対して確認する必要があります。
• 現場での加熱、火炎切断、制御されていない溶接、または熱間矯正は、熱処理された特性を変更する可能性があり、書面による技術的承認なしに実施すべきではありません。

海洋漁業サービスのための表面保護

• 素地または研磨されたチェーンは元のリンク寸法を維持しますが、腐食保護は限定的であり、適切な保管、メンテナンス、および点検が必要です。
• 黒染めまたは塗装仕上げは、経済的な一時的な保護と容易な視覚的識別を提供しますが、リンク間の接触点での摩耗によりコーティングは徐々に除去されます。
• コーティングシステム、乾膜厚さ、柔軟性、耐衝撃性、および接続クリアランスへの影響が定義されている場合は、スプレーコーティングについて議論できます。
• 溶融亜鉛めっきおよび電気めっきは、このページでは標準的なグレード80仕上げとして提示されていません。熱処理合金チェーンは、酸洗、めっき、亜鉛めっき温度、または水素関連の劣化の影響を受ける可能性があります。
• 亜鉛めっきまたはめっきされたグレード80漁業用チェーンには、メーカー承認のプロセス、寸法レビュー、後処理検証、および宣言された破断強度値が有効であり続けることの確認が必要です。
• 選択された仕上げは、色、準備グレード、コーティング厚さ、修理方法、梱包保護、およびコーティングされていない接触または識別領域とともに記載する必要があります。

品質管理と試験書類

• 受け入れ材料管理には、鋼材グレード検証、熱/バッチ識別、化学組成、および材料証明書のレビューが含まれる場合があります。
• 生産管理は、バー直径、ピッチ、内幅、外幅、リンク形状、溶接位置、表面状態、および完成長を対象とする必要があります。
• プロセスの一貫性を示すために、必要に応じて熱処理記録および硬度チェックを含めることができます。
• 耐荷重試験、サンプル破断強度試験、曲げ試験、伸び測定、疲労試験、または金属組織検査は、購入者または管轄する製品規格によって指定される必要があります。
• 供給される最小破断強度は破壊試験値であり、操作試験荷重ではありません。試験方法、サンプル数量、試験頻度、および合格基準は、見積もり前に合意する必要があります。
• 書類には、メーカー証明書、材料証明書、寸法検査報告書、バッチ試験報告書、熱処理記録、および注文に応じた第三者立会報告書が含まれる場合があります。

選択と問い合わせガイド

ステップ1：トロールリギング、ネット漁具接続、重り配置、デッキ取り扱いアセンブリ、またはその他の図面で定義された用途など、漁具内の適用位置を確認します。

ステップ2：公称サイズd × p、必要な完成長、数量、チェーン質量、最小破断強度、およびプロジェクトの安全率または設計係数を確認します。

ステップ3：すべての適合する金具とクリアランスを提供します：シャックルピン径、ジョー幅、リングまたはスイベルの寸法、コネクタグレード、およびガイド、ローラー、ポケットホイール、または保管制限。

ステップ4：材質グレード、熱処理、動作温度、腐食環境、必要な表面仕上げ、色、コーティング厚さ、および梱包を確認します。

ステップ5：試験と書類を確認します：材料証明書、耐荷重試験、バッチ破断試験、疲労試験、寸法報告書、第三者検査、マーキング、およびトレーサビリティ。

ステップ6：漁船の種類、漁具の図面、写真、必要な納入長、端部金具、納入先、納入時期、およびチェーンが新品か既存のチェーンの交換用かを提供します。

カスタム属性

• チェーンタイプ：ショートリンク溶接漁業用チェーン → このページはコンパクトな3dピッチ形状のみを対象としています。
• グレード：80 → 正確な管轄規格、合金鋼仕様、および機械的特性要件を確認する必要があります。
• 公称サイズ：7mm x 21mm / 10mm x 30mm / 13mm x 39mm / 16mm x 48mm / 19mm x 57mm / 20mm x 60mm → 荷重、漁具重量、金具の互換性で選択してください。
• 最小破断強度：53～440 kN → 合意された直接引張試験下の新品チェーンに適用されます。使用荷重または吊りWLLではありません。
• 安全率/設計係数：サプライヤーにより最低4と記載 → 最終的な許容使用荷重は、漁具設計者および承認された運用手順によって確立される必要があります。
• 表面仕上げ：素地/黒染め/塗装/承認済みカスタムコーティング → 亜鉛めっきまたはめっきには別途技術的確認が必要です。
• 長さと端部金具：注文に応じて → カット長、ピース数、端部リンク配置、コネクタ、および許容長公差を提供してください。
• 書類：購入仕様書による → サプライヤーQMS証明書、製品試験報告書、および第三者検査は別個の書類です。

仕組み

漁具の荷重が互換性のあるコネクタから入力 → コンパクトなショートリンクが溶接合金鋼チェーンを通して直接引張力を伝達 → チェーンの質量と形状が指定された漁具配置に寄与 → 端部接続が荷重を次の漁具コンポーネントに伝達

用途

商業漁業用具 | トロール漁具アセンブリ | ネットリギングおよび重り配置 | 漁船デッキ用具接続 | システム設計者によって承認された水産養殖機器 | 既存の図面に合わせた交換用チェーン

認証と書類

ISO 9001認証は、サプライヤーの品質管理システムに関連するものであり、それ自体が製品証明書ではありません。CEドキュメントは、チェーンが適用法規の範囲内でEU市場に投入され、必要な適合性評価が完了した場合にのみ適用されます。SGSまたはその他の第三者は、購入注文に含まれている場合に検査または試験を実施できます。証明書の種類、規格、試験範囲、マーキング、および発行組織は、見積もり前に確認する必要があります。

注文に応じた利用可能な書類：サプライヤーISO 9001 QMS証明書 | 材料証明書 | メーカー証明書 | バッチ寸法および破断強度報告書 | 熱処理記録 | 第三者検査またはSGS試験報告書 | 法的に適用される場合にのみCE宣言およびサポート文書

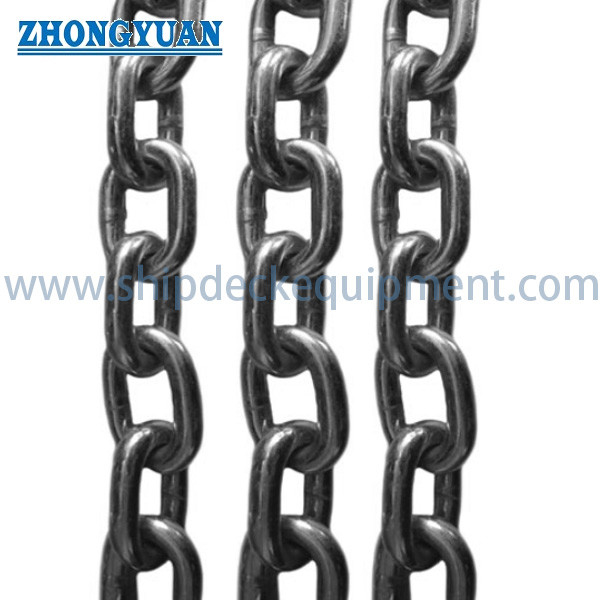

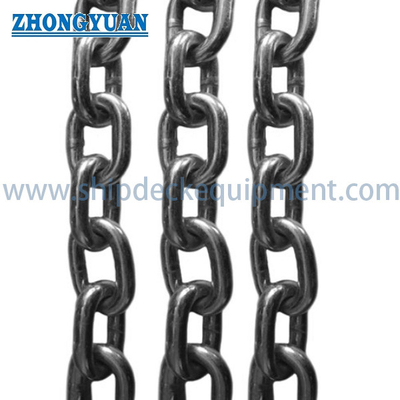

図面と写真

よくある質問

Q1：適切なグレード80漁業用チェーンのサイズはどのように選択すべきですか？

A1：必要な漁具荷重、プロジェクト設計係数、最小破断強度、必要なチェーン重量、リンク寸法、完成長、およびすべてのコネクタとガイドとの互換性からチェーンを選択してください。直径だけで選択せず、最小破断強度を許容使用荷重として扱わないでください。

Q2：このチェーンは overhead lifting に適していますか？

A2：自動的には適しません。このページは商業漁業用チェーン用です。吊り用途には、別途確認された吊りチェーン規格、認証された使用荷重限界、耐荷重試験体制、マーキング、トレーサビリティ、互換性のある吊りコンポーネント、および適用されるCEまたは規制文書が必要です。供給される漁業用チェーン表だけでは、吊りコンプライアンスは確立されません。

Q3：グレード80漁業用チェーンは溶融亜鉛めっきまたは電気亜鉛めっきできますか？

A3：チェーンメーカーによる技術的確認後のみ可能です。酸洗、めっき、亜鉛めっきは、熱処理された合金鋼に影響を与え、寸法や機械的性能を変更する可能性があります。プロセス、水素制御対策、後処理試験、および最小破断強度の継続的な有効性は、供給前に確認する必要があります。
