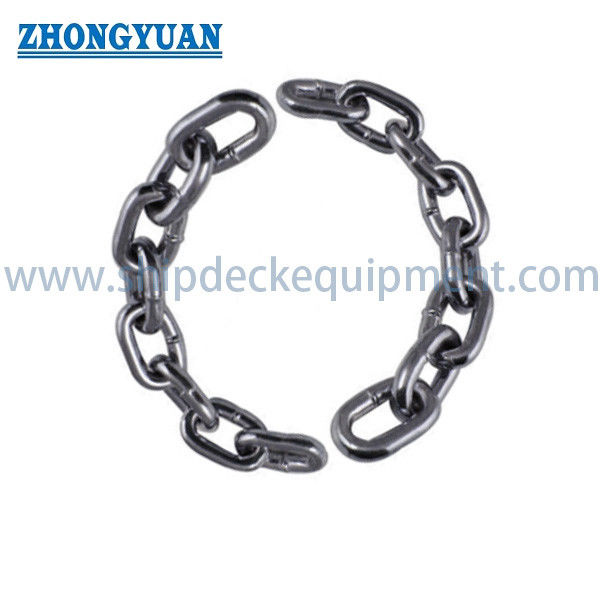

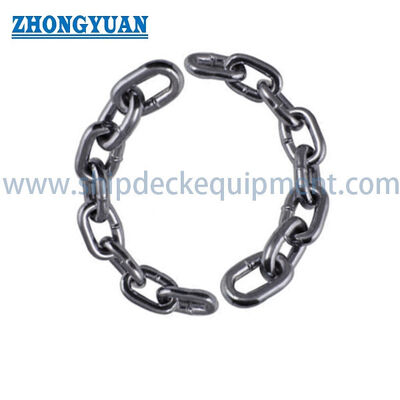

DIN 5685 溶接された丸い鉄鋼チェーン 短リンクと長リンクの通用チェーン
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| タイプ: | クランクリンクチェーン | 材料: | 合金鋼、高張力、熱処理。 |
|---|---|---|---|
| 表面処理: | 亜鉛メッキ、黒塗装、セルフカラー、研磨、粉体塗装 | 構造: | フラッシュ・バック・ウェルデッドチェーン |
| 特徴: | 耐熱性 | 使用法: | ドラグチェーン |
| 色: | セルフカラー、レッド、グリーン、またはご要望に応じて | 応用: | 船舶、鉄鋼業、石油化学工業、炭鉱 |
| ハイライト: | DIN 5685の短い長さのリンク・チェーン,ドイツ標準的な短い長さのリンク・チェーン |
||
製品の説明
DIN 5685 溶接丸鋼チェーン | 短リンクおよび長リンク汎用チェーン
製品概要
DIN 5685 溶接丸鋼チェーンは、柔軟な鋼チェーンが必要なバリア、緩い部品の保持、紛失防止、ワークショップの整理、または同等のユーティリティサービスなどの汎用、非吊り上げ用途を対象としています。チェーンは溶接された丸鋼リンクで形成されており、短リンクまたは長リンクの形状で供給可能で、リンクの直径、内側の長さ、外側の幅、仕上げ、および納入長は設置に合わせて選択されます。
船舶または産業用途の場合、この製品は海洋吊り上げ、係留、牽引、係船、貨物固定、またはホイスト機器ではなく、ユーティリティチェーンとして扱われるべきです。現在の DIN 5685 シリーズは、非耐荷重溶接丸鋼チェーンを対象としています。したがって、適合性は意図された非吊り上げ機能、環境への暴露、寸法上の互換性、および購入仕様に依存します。
製品範囲と安全上の制限
- 非耐荷重チェーン → この標準では、この製品ファミリーの耐荷重試験は要求されません。
- 吊り上げ用途不可 → チェーンスリング、ホイストチェーン、吊り上げ媒体、または荷重支持サスペンションとして使用しないでください。
- アンカーチェーン、牽引チェーン、ラッシングチェーン、コンベアチェーン、鉱山チェーン、またはその他の用途固有の試験済みチェーンの代替品ではありません。
- サプライヤーの参照荷重値は、認定された WLL、SWL、耐荷重、または吊り上げ能力として提示または解釈されてはなりません。
クイックスペック
- 標準ファミリー: DIN 5685-1 長リンク、DIN 5685-2 セミ長リンク、DIN 5685-3 短リンク → 発注書で適用される現在のパートを確認してください。
- 構造: 溶接丸鋼リンク → チェーンホイール用のキャリブレーションなしのシンプルな汎用チェーン形状。
- 供給データ内のサイズ範囲: リンク直径 2～13 mm → 軽量ユーティリティおよび一般的な保持配置をカバーします。
- 供給テーブル内の商業リンク指定: タイプ A 短リンクおよびタイプ C 長リンク → 要求される DIN 版および図面との同等性を確認してください。
- おおよその質量範囲: 直径とリンクピッチに応じて 100 m あたり 6～345 kg → 取り扱い、梱包、貨物に関連します。
- 仕上げオプション: 素地色、黒塗装、亜鉛メッキ、溶融亜鉛メッキ、またはプロジェクト指定コーティング → 暴露とアクセサリの適合性に合わせて選択してください。
- 標準荷重状態: 非耐荷重 → 寸法および材料の適合性は、吊り上げ承認を作成しません。
リンクタイプと標準選択
供給スケジュール内のタイプ A は、より短い内側リンク長を使用します。これにより、よりコンパクトなリンクパターンと単位長あたりのリンク数が多くなります。タイプ C は、供給スケジュール内で同じ公称直径に対して、より長い内側リンク長と 100 m あたりの質量が低くなります。
新規注文の場合、指定は A または C のみに依存すべきではありません。要求されるリンク図面と適用される DIN 5685 パートを確認してください: 長リンクチェーンの場合は DIN 5685-1、セミ長リンクチェーンの場合は DIN 5685-2、短リンクチェーンの場合は DIN 5685-3。歴史的な単一番号の DIN 5685 版は、パートベースのシリーズに置き換えられました。
主な技術パラメータ
| サイズ(d) | 内側の長さ (t) | 外側の幅(b) | 100mあたりの重量 | 作業 荷重 |
破断荷重 | タイプ リンク |
| mm | mm | mm | kg | n | n | |
| 2 | 12 | 8 | 7 | 500 | 1250 | A |
| 22 | 6 | C | ||||
| 2.5 | 14 | 10 | 11 | 750 | 2000 | A |
| 24 | 10 | C | ||||
| 3 | 16 | 12 | 16.5 | 1120 | 2800 | A |
| 26 | 15 | C | ||||
| 3.5 | 18 | 14 | 22.5 | 1500 | 3850 | A |
| 28 | 20 | C | ||||
| 4 | 19 | 16 | 30 | 2000 | 5000 | A |
| 32 | 27 | C | ||||
| 4.5 | 20 | 18 | 39.5 | 2500 | 6300 | A |
| 34 | 35 | C | ||||
| 5 | 21 | 20 | 50 | 3150 | 7750 | A |
| 35 | 43 | C | ||||
| 5.5 | 23 | 22 | 60.5 | 3800 | 9500 | A |
| 38.5 | 52 | C | ||||
| 6 | 24 | 24 | 73 | 4500 | 11500 | A |
| 42 | 63 | C | ||||
| 6.5 | 26 | 26 | 86 | 5400 | 13500 | A |
| 45.5 | 74 | C | ||||
| 7 | 28 | 28 | 100 | 6000 | 15000 | A |
| 49 | 86 | C | ||||
| 8 | 32 | 32 | 130 | 8000 | 20000 | A |
| 52 | 110 | C | ||||
| 8.5 | 34 | 34 | 149 | 9000 | 22500 | A |
| 56 | 125 | C | ||||
| 9 | 36 | 36 | 165 | 10000 | 25000 | A |
| 59 | 141 | C | ||||
| 10 | 40 | 40 | 205 | 12500 | 31000 | A |
| 65 | 175 | C | ||||
| 11 | 44 | 40 | 250 | 15000 | 38000 | A |
| 72 | 211 | C | ||||
| 12 | 48 | 48 | 290 | 18000 | 45000 | A |
| 78 | 255 | C | ||||
| 13 | 52 | 52 | 345 | 21200 | 53000 | A |
| 82 | 295 | C |
材料、溶接、表面保護
- ベース材料: 注文時に確認される溶接可能な鋼グレード。正確なグレードと納入条件は、必要に応じて見積もり、図面、材料証明書に記載する必要があります。
- チェーン鋼参照: DIN 17115 は、溶接丸リンクチェーンおよびチェーンコンポーネントに使用される鋼の現在の DIN 技術納入標準です。適用性とグレードの選択は、注文されたチェーン仕様の対象となります。
- 製造形態: 溶接丸鋼リンク。溶接プロセス、溶接受入基準、および検査範囲は、製造業者によって確認されるものとします。
- 素地色または黒塗装仕上げは、腐食保護要件が限定的な乾燥または管理されたユーティリティサービスに適しています。
- 亜鉛メッキまたは溶融亜鉛メッキは耐食性を向上させますが、チェーンがアイ、ブラケット、または継手を通過する際のコーティング厚さと内部クリアランスを確認する必要があります。
- ステンレス鋼、合金鋼、高張力鋼、熱処理、粉体塗装、または特殊色は、DIN 5685 の固有の特性ではなく、個別のプロジェクト要件として扱われるべきです。
検査と供給管理
- 寸法検査: リンク直径 d、内側の長さ t、外側の幅 b、および注文された長さ。
- 目視検査: リンク形状、溶接の連続性、有害な鋭いエッジ、表面状態、および該当する場合はコーティングのカバレッジ。
- 納入確認: 数量、質量または長さ、仕上げ、梱包、識別、および注文されたドキュメント。
- 材料証明書、寸法レポート、コーティングレポート、または追加の試験は、購入注文に従って手配できます。自動的に含まれるわけではありません。
- 追加の試験は、製品全体が適用される吊り上げチェーン標準に従って設計、製造、試験、マーク付け、および認定されない限り、DIN 5685 ユーティリティチェーンを認定吊り上げチェーンに変換しません。
選択と問い合わせガイド
ステップ 1: 実際の用途を確認し、チェーンが非吊り上げ、非ホイスト、非係留、および非安全クリティカル機能用であることを明確に述べます。
ステップ 2: 要求される標準パートとリンク形状を確認します: 短リンク、セミ長リンク、または長リンク。A/C の商業指定を使用する場合は、適用される図面を提供します。
ステップ 3: リンク直径 d、内側の長さ t、外側の幅 b、要求される総長さ、カット長さ公差、および接続アクセサリーを指定します。
ステップ 4: 材料グレード、仕上げ、色、暴露条件、および亜鉛メッキまたは溶融亜鉛メッキが個別のコーティング要件に準拠する必要があるかどうかを指定します。
ステップ 5: 検査とドキュメントの範囲を確認します: 寸法レポート、材料証明書、コーティングレポート、サンプル承認、または必要に応じて第三者による立会い。
ステップ 6: 数量、梱包方法、納入先、要求される納入時間、および参照図面または写真を提供します。
互換性と使用上の注意
- シャックル、リング、ブラケット、パッドアイ、または保持ピンのクリアランス開口部を、完成したリンク寸法に対して確認してください。
- 亜鉛メッキされたリンクを小さすぎる継手に無理に押し込まないでください。コーティングの損傷は、ベース鋼を露出し、耐食性を低下させる可能性があります。
- キャリブレーションされたチェーン標準が指定されていない限り、スプロケットまたはポケットホイール上での連続走行を伴う用途は避けてください。
- ひどい腐食、溶接の亀裂、リンクの歪み、過度の摩耗、または意図されたユーティリティ機能と一致しない損傷を示すチェーンは交換してください。
カスタム属性
- 製品カテゴリ: 汎用溶接丸鋼チェーン → 吊り上げまたは荷重支持サービスではなく、ユーティリティおよび保持機能に使用します。
- 標準ファミリー: DIN 5685-1 / DIN 5685-2 / DIN 5685-3 → 長、セミ長、または短リンク形状に従って現在のパートを選択します。
- 商業タイプ: タイプ A 短リンク / タイプ C 長リンク → 図面と版の確認が必要な顧客提供の指定。
- 公称直径: 供給スケジュールでは 2～13 mm → リンク開口部とアクセサリの互換性と合わせて選択します。
- 構造: 溶接丸鋼リンク → 非キャリブレーションユーティリティチェーン構造。
- 表面仕上げ: 素地色 / 黒塗装 / 亜鉛メッキ / 溶融亜鉛メッキ / 指定コーティング → 腐食暴露と寸法クリアランスに合わせます。
- 荷重状態: 非耐荷重 → 認定された WLL、SWL、吊り上げ、牽引、係留、または貨物固定チェーンではありません。
用途
産業用バリア | 緩い部品の紛失防止 | 機械およびワークショップのガード | 倉庫ユーティリティ配置 | 農業用汎用 | 吊り上げ、係留、牽引、係船、貨物固定、または安全クリティカルな荷重が関与しない船舶デッキユーティリティサービス
ドキュメント
利用可能なドキュメントは、製造前に合意されるものとし、商業適合証明書、材料証明書、寸法検査レポート、コーティングレポート、梱包リスト、およびトレーサビリティ識別が含まれる場合があります。この非耐荷重製品では、吊り上げ証明書または分類機関の承認は暗示されません。
図面と写真
よくある質問
Q1: DIN 5685 チェーンは吊り上げまたはチェーンスリングとして使用できますか？
A1: いいえ。現在の DIN 5685 ファミリーは、非耐荷重溶接丸鋼チェーンを対象としています。吊り上げ媒体、スリングチェーン、ホイストチェーン、または荷重支持サスペンションとして使用しないでください。
Q2: 供給テーブルのタイプ A とタイプ C の違いは何ですか？
A2: タイプ A は内側リンク長が短く、タイプ C は内側リンク長が長く、同じ公称直径で 100 m あたりの質量が低くなります。注文では、適用される現在の DIN 5685 パートと承認されたリンク図面も特定する必要があります。
Q3: 屋外または海洋環境に適した表面仕上げは何ですか？
A3: 亜鉛メッキまたは溶融亜鉛メッキは、通常、腐食暴露に対して素地色または黒塗装よりも優先されますが、最終的な選択は、サービス環境、コーティング仕様、必要な外観、および mating fitting を通過するクリアランスによって異なります。
