装置を繋ぎ止めるJIS F2031のローラー棒タイプ チェーン・ケーブル ストッパー船
商品の詳細:
起源の場所: | 中国 |
ブランド名: | Zhongyuan |
証明: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
モデル番号: | 標準的で、カスタマイズされる |
お支払配送条件:
最小注文数量: | 1 |
---|---|
価格: | As per quotation |
パッケージの詳細: | パレットまたはカスタマイズされる |
受渡し時間: | 提供によって |
支払条件: | TT、L/C、等。 |
供給の能力: | 顧客の必要性を満たしなさい |
詳細情報 |
|||
技術標準: | JIS F2031-1998 | タイプ: | ローラーのつめのタイプ |
---|---|---|---|
チェーン サイズ: | 70-132のmm | 材料: | 穏やかな鋼鉄、C Mn鋼鉄、ステンレス鋼、投げる鋼鉄、ふしの鋳鉄、鋼鉄鍛造材、 |
表面処理: | サンドブラスティングへのS2.5 +エポキシの店のプライマーの1つの層、利用できるカスタマイズされた表面処理。 | 分類証明書: | CCS、NK、BV、ABS、DNV-GL、LR、KR、IRS、RS、等。 |
他: | 造船所の要求としてカスタマイズすることができる | Weight401への2900kg;: | 932から4840のkg |
わずかなサイズ:: | 73 - 132 |
製品の説明

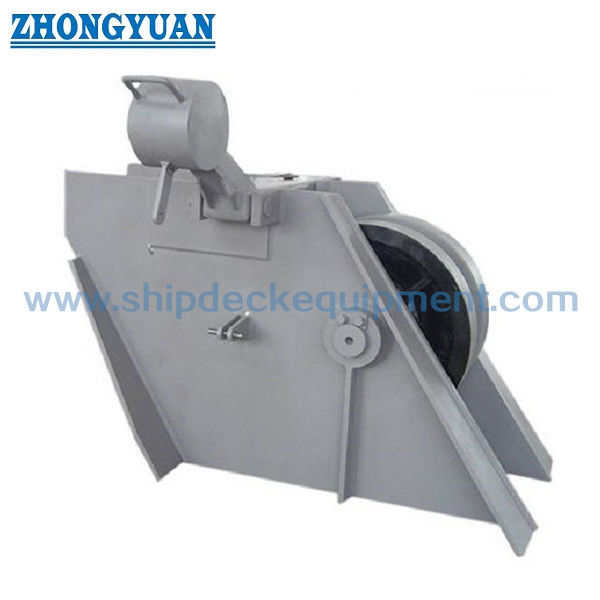

JIS F2031のローラー棒タイプ チェーン・ケーブル ストッパー
記述:
JIS F2031のローラー棒タイプ チェーン・ケーブル ストッパーは基礎に溶接によって取付けられるまたはforecastleでdeck.itはとき船の帆または低下のアンカー アンカー鎖を締め金で止めることができる。それはアンカーからの引きからウインドラスを可能にするウインドラスの労働量を減らすのを助ける
主要な技術仕様;
- 技術標準:JIS F2031-1998
- タイプ:ローラー棒タイプ
- チェーン サイズ:70-132mm
- 材料:穏やかな鋼鉄、C Mn鋼鉄、ステンレス鋼、投げる鋼鉄、ふしの鋳鉄、鋼鉄鍛造材、
- 表面処理:サンドブラスティングへのS2.5 +エポキシの店のプライマーの1つの層、利用できる電流を通された、磨かれた、カスタマイズされた表面処理。
- 分類証明書:CCS、NK、BV、ABS、DNV-GL、LR、KR、IRS、RS、等。
- カスタマイズすることができる
主要な技術的な変数:
いいえ。 | 直径はのアンカー鎖を加える | ボディのサイド フレーム | ||||||||||||||
B | b1 | b2 | b3 | b4 | b5 | b6 | L | d3 | d4 | h1 | h2 | h3 | r1 | t2 | ||
73 |
70 73 |
850 | 400 | 376 | 125 | 99 | 510 | 170 | 730 | 110 | 194 | 429 | 402 | 256 | 122 | 25 |
78 |
76 78 |
900 | 425 | 399 | 133 | 105 | 540 | 180 | 780 | 117 | 208 | 459 | 429 | 273 | 129 | 26 |
84 |
81 84 |
970 | 454 | 426 | 143 | 112 | 580 | 194 | 840 | 125 | 222 | 493 | 462 | 294 | 137 | 28 |
90 |
87 90 |
1030 | 484 | 454 | 152 | 119 | 620 | 206 | 900 | 133 | 236 | 527 | 495 | 315 | 145 | 30 |
95 |
92 95 |
1080 | 508 | 476 | 159 | 126 | 650 | 215 | 950 | 140 | 248 | 555 | 523 | 332 | 152 | 32 |
102 |
97,100 102 |
1150 | 540 | 506 | 170 | 134 | 700 | 230 | 1020 | 149 | 264 | 595 | 561 | 356 | 161 | 34 |
107 |
105 107 |
1210 | 569 | 533 | 179 | 139 | 730 | 242 | 1070 | 155 | 274 | 630 | 594 | 378 | 169 | 36 |
114 |
111 114 |
1270 | 598 | 560 | 188 | 147 | 770 | 254 | 1140 | 164 | 290 | 663 | 627 | 400 | 176 | 37 |
122 |
117 122 |
1340 | 632 | 592 | 198 | 156 | 830 | 267 | 1220 | 174 | 308 | 709 | 671 | 427 | 187 | 41 |
132 |
127 132 |
1440 | 674 | 632 | 213 | 167 | 900 | 288 | 1320 | 186 | 328 | 764 | 726 | 462 | 198 | 44 |
いいえ。 | ローラー | つめの車軸 | ローラーの車軸 | ブッシュ | 洗濯機 | 溶接の足 | 参照 | |||
D | d | l6 | d2 | l7 | t3 | d1 | t4 | f | 計算された多く(kg) | |
73 | 730 | 126 | 670 | 109 | 635 | 10 | 127 | 8 | 17 | 1280 |
78 | 780 | 134 | 710 | 116 | 670 | 10 | 135 | 8 | 18 | 1530 |
84 | 840 | 143 | 750 | 124 | 710 | 10 | 144 | 8 | 19 | 1880 |
90 | 900 | 152 | 800 | 132 | 750 | 10 | 153 | 10 | 20 | 2300 |
95 | 950 | 160 | 830 | 139 | 790 | 10 | 161 | 10 | 21 | 2690 |
102 | 1020 | 170 | 890 | 148 | 835 | 10 | 171 | 10 | 23 | 3120 |
107 | 1070 | 179 | 930 | 154 | 870 | 10 | 180 | 15 | 24 | 3850 |
114 | 1140 | 187 | 980 | 163 | 915 | 10 | 188 | 15 | 25 | 4410 |
122 | 1220 | 199 | 1030 | 173 | 965 | 10 | 200 | 15 | 27 | 5370 |
132 | 1320 | 212 | 1100 | 185 | 1030 | 10 | 213 | 15 | 29 | 6680 |
JIS F2031のローラー棒タイプ チェーン・ケーブル ストッパーのデッサン
