ノルウェー規格溶接丸リンクチェーン（海洋および産業用途向け）

製品概要

ノルウェー規格溶接丸リンクチェーンは、一般的にノルウェーパターンチェーンとして市場で流通している寸法シリーズに供給され、公称バー直径は3.5mmから19mmまでです。チェーンは、連続した長さに形成され、突合せ溶接された相互に連結された丸鋼リンクで構成されています。これは、指定されたリンク形状と荷重基準が適合する場合の、一般的な海洋ユーティリティ、漁業、農業、林業、サスペンション、接続、バリア、および産業用途を対象としています。

提供されるデータには、リンク寸法、単位重量、参照破断荷重、および標準供給長が含まれています。正確なNS規格番号、材料グレード、使用荷重限度（WLL）、耐荷重試験荷重、熱処理状態、またはリフティングチェーンの認証は特定されていません。したがって、参照破断荷重はWLLとして扱ってはなりません。オーバーヘッドリフティング、チェーンスリング、ホイスト、またはキャリブレーションされた伝達用途には、別途確認された規格、グレード、耐荷重試験レジーム、マーキング、および証明書の範囲が必要です。

クイックスペック

• 製品タイプ：突合せ溶接丸リンクチェーン → 一般的な接続、サスペンション、ユーティリティ用途向けの柔軟な相互連結リンク。
• 公称バー直径：3.5～19 mm → 軽量ユーティリティチェーンから大型汎用サイズまでをカバーします。
• 内リンク長：18～57 mm → 関節の動き、アタッチメントの互換性、およびメートルあたりのリンク数に影響します。
• 内リンク幅：5.5～27 mm → フック、シャックル、ピン、その他の接続コンポーネントと照合する必要があります。
• 単位重量：0.25～8.00 kg/m → 取り扱い、梱包、貨物、および総組立質量計算をサポートします。
• 参照破断荷重：供給テーブルより500～14,000 kgf → 最終的な参照値のみであり、宣言されたWLLではありません。
• 表面仕上げ：自色、電気亜鉛メッキ、溶融亜鉛メッキ、または塗装 → 腐食暴露および寸法適合性に応じて選択してください。
• 供給形式：サイズに応じて30～100 mの標準カット長 → カスタム長、エンドリンク、および梱包は、見積もり前に確認する必要があります。

主要技術パラメータ

荷重定格と意図された用途

• 破断荷重は、試験片が破損すると予想される参照力です。これは許容使用荷重ではなく、WLLとして直接使用してはなりません。
• このシリーズには、使用荷重限度（WLL）、安全率、耐荷重試験荷重、チェーングレード、熱処理状態、または受け入れ基準は供給されていません。
• 標準製品は、購入仕様書で認証されたリフティング、ラッシング、または荷重支持用途が定義されていない限り、汎用溶接リンクチェーンとして扱われるべきです。
• オーバーヘッドリフティングまたはチェーンスリング用途には、適用される規格、グレード、WLL、耐荷重試験、破断試験、トレーサビリティ、マーキング、および証明書の範囲を明記した別途のリフティングチェーン仕様書を引用してください。
• スプロケット、ポケットホイール、ホイスト、または伝達用途には、リンクピッチ、寸法公差、キャリブレーション、硬度、およびホイールの互換性を確認する必要があります。提供された寸法だけでは伝達適合性は確立されません。

選定・問い合わせガイド

ステップ1：顧客図面、参照サンプル、対応するフック、シャックル、ピン、またはアタッチメントから、公称バー直径と必要な内リンク長/幅を確認してください。

ステップ2：実際の用途を明記してください：一般ユーティリティ、漁業、農業、林業、サスペンション、バリア、固定、伝達、ラッシング、またはリフティング。荷重定格用途には、別途技術仕様書が必要です。

ステップ3：材料グレード、熱処理、必要なWLLまたは耐荷重試験荷重、最小破断力、寸法公差、溶接受け入れ、およびトレーサビリティがプロジェクト要件である場合は確認してください。

ステップ4：腐食環境と対応するコンポーネントのクリアランスに応じて、自色、電気亜鉛メッキ、溶融亜鉛メッキ、または塗装仕上げを選択してください。コーティング厚さが穴、フック、またはホイールへの適合に影響を与える可能性があるか確認してください。

ステップ5：総長、カット長（ピースあたり）、数量、エンドリンクまたはフィッティングの要件、梱包方法、およびチェーンがバラ、コイル、バンドル、またはペール/ケースに梱包されて供給されるかを提供してください。

ステップ6：検査および文書の範囲、納入先、必要な納期を確認し、正確なノルウェーパターンとの互換性が必要な場合は図面、サンプル、または写真を提供してください。

構造

丸鋼棒 | 形成された相互連結リンク | 突合せ溶接部 | 溶接トリミングと仕上げ | 用途に応じたオプションの熱処理 | 表面コーティング | カット長、コイル、バンドル、または指定された梱包

製造・品質管理

• 入荷鋼材の識別とバー直径管理は、注文された材料グレードに一致させる必要があります。一般的な説明である「鉄」は、荷重定格チェーンには十分ではありません。
• リンクの成形は、内長、内幅、リンクの整列、およびねじれを制御し、隣接するリンクが局所的なバインディングなしに関節運動できるようにする必要があります。
• 突合せ溶接は、リンク断面全体に完全な接合を生成する必要があります。溶接の突き出し、トリミング、および局所的な仕上げは、必要なバー断面を減らすことなく制御する必要があります。
• 寸法検査は、バー直径、ピッチ/内長、内幅、総カット長、および指定された場合は単位重量をカバーする必要があります。
• 溶接部とリンク表面の目視検査により、サービスまたは取り扱いに影響を与える可能性のある亀裂、不完全な溶け込み、鋭いバリ、過度の不一致、およびコーティングの欠陥を特定する必要があります。
• 耐荷重試験、破断試験、硬度試験、材料検証、および第三者立会いは、購入仕様書に記載されている場合にのみ手配されます。
• 溶融亜鉛メッキまたはその他のコーティングは、腐食暴露、コーティングの連続性、リンクの関節運動、および対応するフィッティングとの寸法適合性を考慮して選択する必要があります。

カスタム属性

• 標準基準：ノルウェーの寸法パターン、正確なNS番号は確認が必要 → 供給されたテーブルは、追跡可能なノルウェー規格の指定を特定していません。
• チェーンタイプ：溶接丸リンクチェーン → 供給された形状は従来の丸リンクパターンであり、確認されたクランクリンクチェーンではありません。
• サイズ範囲：3.5 / 5 / 6.5 / 8 / 10 / 11 / 13 / 16 / 19 mm → リンク形状、サービス用途、および必要な荷重基準で選択してください。
• 材質：炭素鋼または合金鋼グレードは確認が必要 → 材料の化学組成と熱処理は、必要な用途に一致する必要があります。
• 溶接プロセス：突合せ溶接 → 溶接手順、溶接受け入れ、および試験範囲は、プロジェクト仕様書によって異なります。
• 表面処理：自色 / 電気亜鉛メッキ / 溶融亜鉛メッキ / 塗装 → 腐食環境と対応するコンポーネントのクリアランスに合わせて選択してください。
• 荷重データ：供給テーブルからの参照破断荷重 → WLLではなく、リフティング適合性を確立するには不十分です。
• 供給長：標準ピースあたり30～100 m（サイズによる）→ カスタムカット長と梱包は、確認の対象となります。
• 検査：注文に応じたメーカー検査または第三者立会い → SGSまたはその他の検査は、指定されていない限り含まれません。

チェーン形状と荷重経路

エンドコネクションが引張力を適用 → 隣接するリンクが回転し、互いに支え合う → 力が湾曲したリンクセクションと溶接部を通過 → 柔軟な関節運動が接続経路に従う → エンドフィッティングが力を接続された機器に伝達

用途

海洋ユーティリティ接続 | 漁業および水産養殖サポート | 農業および林業機器 | バリアおよびサスペンション | 一般産業組立 | 非リフティング固定および接続 | 用途確認を条件とするカスタムチェーンアセンブリ

検査と認証

検査と文書は、注文された用途、材料のトレーサビリティ、試験計画、および顧客の要件に応じて手配できます。可能な文書には、メーカーの検査証明書、寸法レポート、材料証明書、コーティングレポート、耐荷重試験または破断試験レポート、および第三者立会いレポートが含まれます（指定されている場合）。

認証：CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカー試験証明書 — 確認された製品用途、検査範囲、および承認手順に適用される場合にのみ利用可能。デフォルトでは供給されません。

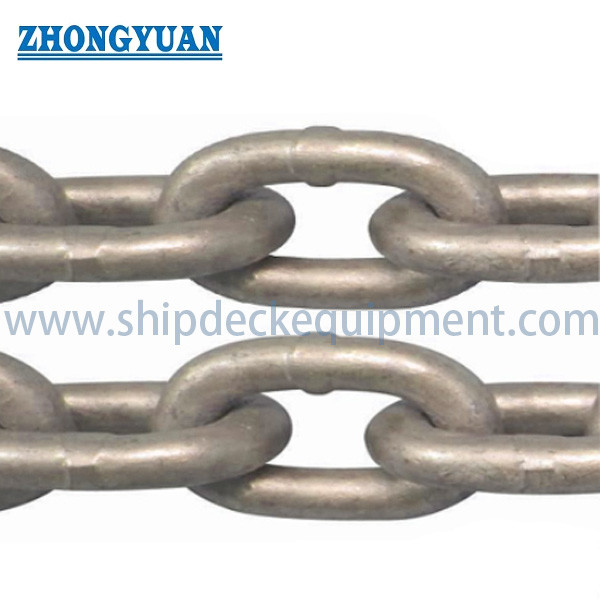

図面と写真

よくある質問

Q1：テーブルの破断荷重は使用荷重限度と同じですか？

A1：いいえ。テーブルはkgfでの参照破断荷重を提供します。WLLには、定義されたチェーングレード、安全率、耐荷重試験要件、意図された用途、および適用される規格が必要です。破断荷重は、使用荷重として直接使用してはなりません。

Q2：このノルウェー規格チェーンはオーバーヘッドリフティングに使用できますか？

A2：提供されたテーブルのみに基づいて使用することはできません。オーバーヘッドリフティング用途には、別途指定および認証されたリフティングチェーンが必要であり、材料グレード、熱処理、WLL、耐荷重試験荷重、最小破断力、マーキング、トレーサビリティ、および適用されるリフティングチェーン規格への準拠が確認されている必要があります。

Q3：正確な見積もりにはどのような情報が必要ですか？

A3：公称直径、内リンク長と幅、意図された用途、材料またはグレード、仕上げ、総長とカット長、エンドフィッティング、数量、必要な荷重/試験基準、証明書の範囲、梱包、納入先、および正確な互換性が必要な場合は図面またはサンプルを提供してください。
