英国規格 ショートリンク溶接チェーン 3.2-25.4 mm | 一般用丸リンクチェーン

イギリス標準のショートリンク 溶接鎖3.2-25.4mm 一般用途の丸いリンクチェーン

製品概要

ブリティッシュ・スタンダード・ショート・リンク・ウェルデッド・チェーンは,1/8インチから1インチ (3.20-25.40mm) の名目サイズで供給されるコンパクトな丸い鉄筋・リンクチェンである.供給された寸法系は,棒直径D,リンク長 L と リンク幅 W試験負荷,断裂負荷,基準質量等を別々の値と合わせ,一般工学,工業,農業,船舶の非リフティング用途に使用される.実際のサービスで完成と負荷ベースが確認されています.

この製品は,回転リンクチェーンではなく,回転リンクチェンジやイギリス標準のローラーチェーンです. 供給されたデータは,チェーングレード,WLL/SWL,安全因数,確認された英国標準番号これらの項目,および鋼材のグレード,溶接プロセス,試験方法,証明書の範囲は,出札および使用前に確認されなければならない.

速やかな仕様

• 製品カテゴリ: ローラー・ブッシュ・クランク・リンク・トランスミッション・チェンとは異なる,一般用途のチェーン・アセンブリ用のコンパクト・リンク・形式の,溶接された丸型鉄鋼短連鎖.
• 名目サイズ範囲: 1/8 から 1 インチ / D 3.20 から 25.40 mm -> 棒直径と既存のチェーンサイズによる選択をサポートします.
• 主なリンクの寸法:D,L,W -> 配合部品,サンプル,または承認された図面に対してバー直径,リンク長,リンク幅を確認する.
• 供給された試験負荷: 200〜12,150 kg -> 独立した試験値として保持; 力の単位ベースと試験手順は確認されなければならない.
• 供給された断裂負荷: 400〜24,300 kg -> WLL,MWL,SWLではなく,持ち上げ能力もありません.
• 基準質量:B.F.では200フィートあたり11.40〜870 kg,H.D.G.では200フィートあたり11.74〜896 kg -> 梱包,取り扱い,貨物運送の見積もりに役立ちます.
• 溶接式構造: 提供されたデータに記載されているフラッシュボット溶接式チェーン -> 溶接手順,熱処理および受容基準は確認する必要があります.
• 表面の選択肢:B.F. /自己色参照,塗装,熱浸し電熱または塗装指定 -> 正確な仕上げコードと腐食環境は,注文前に合意する必要があります.

主な技術パラメータ

選択と調査ガイド

ステップ1: 必要な製品がイギリス式で溶接された丸い鉄筋短鎖であることを確認し,正確な標準番号を入力します.交換可能性が要求される場合,承認された図面または物理サンプル.

ステップ2:名目サイズ,D/L/Wの寸法,各部品の合計鎖長,長さの数,長さの許容量,端リンクの配置,およびすべてのアクセサリーを確認します.

ステップ3:一般的産業,海洋,農業,固定,障壁,またはOEM機器の使用を含む実際のサービス,静的,動的,ショック,疲労と環境条件.

ステップ4: 負荷ベースと制限を確認します. 試験負荷と断裂負荷はWLL/SWLではありません.人員支援用または他の安全性の重要な用途には別々の認証仕様が必要です..

ステップ5:鋼のグレード,熱処理,溶接プロセス,寸法容量,表面処理,コーティング厚さ,腐食露出,使用温度を確認する.

ステップ 6: 材料証明書,バッチ試験証明書,第三者またはクラス要件,マーク,追跡可能性,包装,量,目的地および必要な配達時間を確認する.

構造

丸い鉄筋リンク コンパクトなショートリンクジオメトリ 溶接式リンク関節 相互リンクした柔軟なチェーン BF/自己色または指定されたコーティング 切断長,コイル,ドラム,またはバンドル供給

溶接,試験,選択の利点

• ショートリンク・ジオメトリは,中長リンクの商用チェーンよりもよりコンパクトなリンクエンベロープを提供し,組み立てスペースとリンクエンゲージメントを制御する必要がある場合に役立ちます.
• 単一の名直径による選択だけでは不十分である.D,L,Wはフック,鎖,ガイド,ポケット,端リンクまたは交換サンプルでマッチする必要があります.
• 溶接質は,合意された生産プロセス,次元検査,試験計画によって制御されるべきである. "フラッシュバック溶接"自体は完全な受容基準ではない.
• 試験負荷と断裂負荷は別々の値であり続ける.作業負荷,設計因数および許容されるサービス条件は,責任あるエンジニアまたは適用される製品規格によって決定されなければならない..
• 表面処理は実際の環境に合わせて選択すべきです.ホットディップガルバン化により完成質量が変化し,コーティング厚みと寸法確認が必要かもしれません.
• 200フィートあたり基準質量は,価格表,梱包,貨物計画をサポートする.最終的な輸送質量は,実際の供給された長さ,仕上げ,梱包に基づくべきである.
• 切断長,連続長,拡張または特殊な端リンク,マークおよびパッケージは,確認された生産仕様に応じて議論することができます.

カスタム属性

• 製品カテゴリ: 一般用途の溶接回リンクチェーン -> ローラー,ブッシュ,またはクランクリンクトランスミッションチェーンではありません.
• 市場名:British Standard Short Link Chain -> "ショートリンク"は好ましい製品用語である. "ショートピッチ"は二次検索フレーズとしてのみ保持することができます.
• 標準参照:英国標準のパターン,正確な指定は確認される -> グレード,クラス,寸法,許容量,マークおよび試験が確認されるまで特定のBS番号を主張しないでください.
• 名目サイズ: 1/8 から 1 インチ / D 3.20-25.40 mm -> L と W とともに D に一致します.
• 材料: 鋼のグレードは確認される -> 供給された"合金"の文法は,比較可能な商用炭素/軽鋼の表と矛盾する.
• 製造: 供給されたデータに記載されているフラッシュ・ボット・ウェルディング構造 -> 溶接プロセス,熱処理,検査範囲は確認が必要です.
• 負荷データ: 試験負荷と断裂負荷のみ -> WLL,SWL,MWL,または持ち上げグレードは記載されていない.
• 表面処理: B.F./自己色参照,電圧塗装,H.D.G.または塗装 -> クローム塗装は,特定の技術要件として確認されるべきである.
• 供給長さ:確認する -> 連続または切断長,許容量,終端リンク,パッケージおよび量を指定する.
• 証明書の範囲: プロジェクトの要件 -> メーカー,材料,バッチテスト,第三者,またはクラスの範囲は,オート前に合意する必要があります.

働き方

Axial force enters one link -> Bearing contact transfers force to the adjoining link -> The welded round-link body carries the chain tension -> Force continues through the interlinked chain path -> The specified finish provides surface protection

申請

General engineering assemblies | Marine non-lifting service | Agricultural equipment | Barriers and suspension systems | Transport securing subject to approved lashing design | Workshop and construction accessories | OEM chain assemblies

認定 と 利点

検査と認証は,確認された製品規格,合意された試験範囲,材料の追跡可能性,および要求される組織の承認手順に従って取り決めることができます.クラス認証は,製品適用可能性と注文前の確認を条件とする..

認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

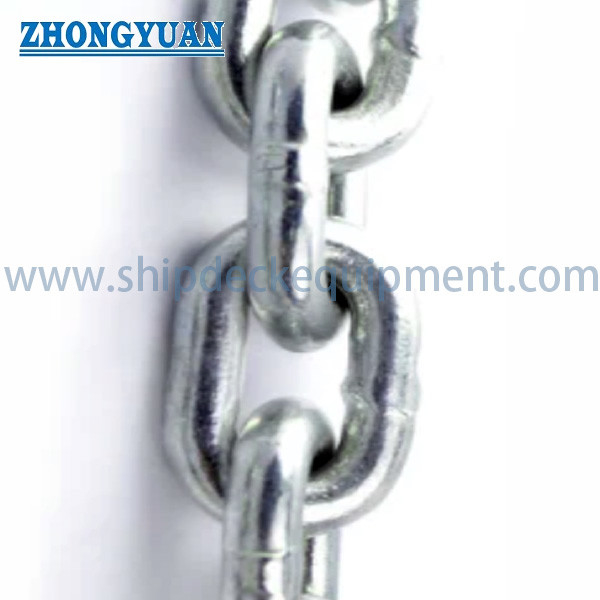

図解と写真

よくある質問

Q1: この鎖は,持ち上げまたは上空の上げに使用できますか?

A1: 提供されたデータに基づいてない.表には試験負荷と断裂負荷が示されているが,WLL/SWL,持ち上げグレード,設計因数,マーク,または検証された持ち上げチェーン規格は示されていない.製品が持ち上げ物でないと判断する.別々の認証された持ち上げチェーン仕様が合意されない限り..

Q2: イギリス標準のショートリンク溶接チェーンと イギリス標準のロールチェーンは同じですか?

A2: いいえ.この製品はD,L,Wで定義された相互接続された溶接された丸い鉄鎖です.英国標準のローラーまたはブッシュチェーンにはプレート,ピン,ブッシュ/ローラーおよびプロケットが使用されています.異なる次元と負荷システムで.

Q3: 引上げにはどんな情報が必要ですか?

A3: 正確な標準またはサンプル,名目サイズとD / L / W,必要な長さと量,実際のサービスと負荷ベース,鋼のグレード,熱処理,仕上げ,証明書と試験要件標識,包装,配送目的地,必要な配送時間
