イギリス標準の中等連鎖 3.2×25.4mm 溶接鋼の鎖
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| タイプ: | クランクリンクチェーン | 材料: | 合金など |
|---|---|---|---|
| 表面処理: | クロームメッキなど | 構造: | フラッシュ・バック・ウェルデッドチェーン |
| 色: | 顧客の要望に応じて塗装 | 標準または非標準: | 標準 |
| ハイライト: | 合金中型ピッチのリンク・チェーン,Chromeめっきの英国工業規格のリンク・チェーン,織物の機械類のリンク・チェーン |
||
製品の説明
英国標準中リンクチェーン | 3.2～25.4 mm 溶接鋼チェーン
製品概要
英国標準中リンクチェーンは、一般的な工学用途で一般的に提供される短リンクと長リンクの中間のリンク比率を持つ溶接丸鋼チェーンです。供給範囲は、公称ワイヤ直径が3.20 mmから25.40 mmまでカバーし、黒色仕上げと溶融亜鉛めっきの重量参照値が含まれています。中リンクの形状は、短リンクチェーンよりも内部クリアランスが大きい一方で、長リンクパターンよりもコンパクトです。
この製品は、購入仕様で正確な規格、鋼種、製造クラス、使用荷重、および試験証明書が確認されない限り、汎用の非校正溶接リンクチェーンとして扱われるべきです。これは、クランクリンクコンベアチェーン、リフティングチェーン、チェーンスリング、校正ホイストチェーン、アンカーチェーン、または認証された係留チェーンではありません。供給される試験荷重および破断荷重の数値は、参照用の機械的データであり、使用荷重として提示されてはなりません。
クイックスペック
- 製品形状：溶接丸鋼中リンクチェーン → 中間ピッチと実用的な内部リンククリアランスを備えた汎用チェーン。
- 公称直径範囲：3.20～25.40 mm（1/8～1インチ）→ 軽量ユーティリティサイズから大型汎用工学チェーンまでをカバー。
- 供給されるリンク寸法：直径D、ピッチL、外幅W → スペース、コネクタ、交換チェックの主要値。
- 参照試験荷重：供給時 200～12,150 kg → 契約使用前に単位基準と試験手順を確認する必要があります。
- 参照破断荷重：供給時 400～24,300 kg → WLL、SWL、MWL、または吊り上げ能力ではありません。
- 表面仕上げ：B.F. および H.D.G. 重量データ → 黒色仕上げおよび溶融亜鉛めっきと解釈されますが、注文確認が必要です。
- 供給長さ基準：200フィート（60.96 m）あたりの正味重量 → コイル、ドラム、貨物、在庫計算に便利です。
- 用途：汎用工学、固定、農業、バリア、海洋ユーティリティ → 吊り上げおよび人員支持用途は、別途認証されない限り除外されます。
主な技術パラメータ
| 仕様 | 試験荷重 | 破断荷重 | 200フィートあたりの正味重量（kg） | ||||
| D | L | W | |||||
| インチ | mm | mm | mm | kg | kg | B.F | H.D.G |
| 1/8 | 3.20 | 20 | 12 | 200 | 400 | 10.80 | 11.00 |
| 5/32 | 4.00 | 23 | 15 | 300 | 600 | 17.40 | 18.00 |
| 3/16 | 4.70 | 25 | 18 | 400 | 800 | 24.40 | 25.00 |
| 7/32 | 5.50 | 26 | 19 | 550 | 1100 | 34.00 | 35.00 |
| 1/4 | 6.35 | 26 | 23 | 750 | 1500 | 48.80 | 50.00 |
| 5/16 | 7.94 | 32 | 29 | 1200 | 2400 | 76.00 | 78.00 |
| 3/8 | 9.50 | 35 | 35 | 1700 | 3400 | 111.00 | 114.00 |
| 7/16 | 11.11 | 38 | 38 | 2300 | 4600 | 154.00 | 158.00 |
| 1/2 | 12.70 | 50 | 45.5 | 3000 | 6000 | 194.00 | 200.00 |
| 5/8 | 15.80 | 60 | 56.7 | 4700 | 9400 | 303.00 | 312.00 |
| 3/4 | 19.00 | 76 | 69 | 6800 | 13600 | 432.00 | 445.00 |
| 7/8 | 22.20 | 90 | 80 | 9250 | 18500 | 586.00 | 603.00 |
| 1 | 25.40 | 105 | 95 | 12150 | 24300 | 770.00 | 792.00 |
選定・問い合わせガイド
ステップ1：要求される製品を英国式中リンク溶接チェーンとして確認し、必須の規格番号、図面、グレード、または交換サンプルを提供してください。
ステップ2：公称直径Dを選択し、ピッチL、外幅W、必要な内部クリアランス、コネクタサイズ、およびチェーン全長を確認してください。
ステップ3：実際の用途、静的または動的荷重、環境暴露、およびチェーンが固定、結束、バリア、農業、海洋ユーティリティ、またはその他の汎用工学用途に使用されるかどうかを説明してください。
ステップ4：鋼種、熱処理要件、溶接プロセス、寸法公差、表面仕上げ、およびチェーンがホイールまたは機構用に校正される必要があるかどうかを確認してください。
ステップ5：必要な文書を定義してください：材料証明書、寸法レポート、ロット試験証明書、破断試験、コーティングレポート、第三者検査、または購入者立会い。
ステップ6：数量、コイル/バンドル/ドラムあたりの長さ、梱包、マーキング、目的地、納期、および入手可能な場合は適合する継手の写真または図面を提供してください。
チェーン構造
丸鋼リンク | 中リンクピッチ | 各リンクに溶接接合 | 指定された場合はフラッシュトリム溶接部 | 確認されない限り非校正ジオメトリ | 黒色仕上げまたは指定亜鉛めっき | コイル、バンドル、ドラム、またはカット長供給
製造・品質管理上の考慮事項
- ワイヤまたはバーの直径、ピッチ、リンク幅は、コネクタの適合性とチェーンの質量が直径だけでなく3つの寸法すべてに依存するため、一緒に管理する必要があります。
- 溶接接合部は、製造上の重要な領域です。溶接浸透、フラッシュ除去、局所プロファイル、亀裂、熱影響部状態は、生産検査に含める必要があります。
- 証明または試験荷重が必要な場合は、生産前に荷重レベル、サンプリング頻度、試験機校正、永久伸び基準、および証明書文言に合意する必要があります。
- 破断試験は破壊的なサンプル試験です。記載されている破断荷重は、管理基準、グレード、設計係数、意図された用途、および追跡可能な試験基準なしでは、使用荷重を確立しません。
- 非校正中リンクチェーンは、ポケットホイール、チェーンホイール、ジプシー、またはホイスト機構で正しく動作すると想定すべきではありません。ピッチと寸法公差は、機器と一致する必要があります。
- 溶融亜鉛めっきは、溶接および表面処理後に適用する必要があります。コーティングの厚みが増加すると質量が増加し、クリア寸法がわずかに減少する可能性があるため、密接に適合するアタッチメントではこれを考慮する必要があります。
- 切断端部および接続コンポーネントは、同じ意図された用途および互換性のある寸法で選択する必要があります。最も弱いコネクタまたは接合方法が、アセンブリ全体を決定する可能性があります。
荷重データと使用制限
- 供給される試験荷重値は、記載されている破断荷重値のちょうど半分ですが、確認された規格、グレード、用途、および試験基準なしでは、WLL、SWL、MWL、または設計係数を確立しません。
- 衝撃荷重、横荷重、ねじれ、結び目、摩耗、腐食、小さな半径での曲げ、および互換性のないコネクタは、使用可能な強度を低下させる可能性があります。
- このチェーンは、リフティングチェーン、チェーンスリング、ホイストロードチェーン、フォールアレストチェーン、人員支持チェーン、または overhead load-handling equipment として提示されていません。
- 結束または荷重固定の場合、許容容量、互換性のある端部継手、テンショニングデバイス、検査基準、および適用されるプロジェクトまたは輸送規則を指定してください。
表面仕上げオプション
- 黒色仕上げ（B.F.）：自色または黒色仕上げのチェーンで、乾燥または保護された一般的な用途に使用 → 正確なオイル、黒化、またはコーティングの状態を確認する必要があります。
- 溶融亜鉛めっき（H.D.G.）：大気腐食耐性を向上させるための亜鉛めっきチェーン → コーティング規格、最小コーティング要件、外観、およびめっき後の検査を指定する必要があります。
- 塗装、電気亜鉛めっき、または特殊めっき仕上げ：合意された場合にのみ利用可能 → プロセス、コーティング厚さ、色、環境適合性、および梱包保護を定義してください。
カスタム属性
- 製品名：英国標準中リンクチェーン → 一般的な市場名。正確な管理規格を確認する必要があります。
- チェーン形状：溶接丸リンクチェーン → クランクリンクコンベアチェーンではありません。
- 公称直径：3.20～25.40 mm → ピッチ、幅、用途、コネクタ形状と合わせて選択してください。
- 校正：指定がない限り非校正 → スプロケット、ポケットホイール、またはホイストに自動的に適しているわけではありません。
- 材質：鋼種は確認が必要 → 一般的な基準は炭素鋼です。合金鋼は、定義されたグレードと機械的特性が必要です。
- 仕上げ：主要なテーブルオプションとしての B.F. / H.D.G. → 代替コーティングは別途確認が必要です。
- 供給長さ：カット長、コイル、バンドル、またはドラム → 長さ公差と梱包要件を明記してください。
用途
汎用工学固定 | 農業および農場ユーティリティ | ゲート、バリア、フェンス | 工業用固定 | 建設およびワークショップユーティリティ | 非吊り上げ海洋ユーティリティ | 確認された寸法交換
検査・書類
検査および書類は、確認された規格、グレード、ロット、試験範囲、およびコーティング要件に従って手配できます。メーカーの試験証明書、材料記録、寸法レポート、コーティングレポート、または第三者立会い記録は、見積もり前に指定する必要があります。分類証明書は想定されません。

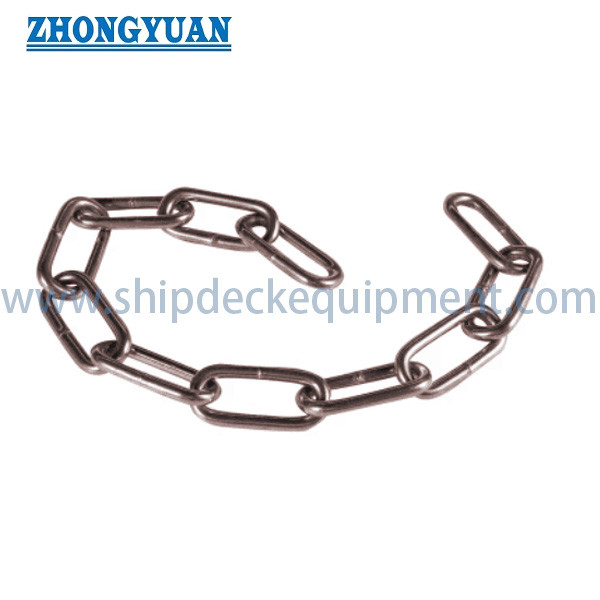

図面・写真
よくある質問
Q1：この製品はクランクリンクチェーンですか？
A1：いいえ。供給される寸法は、直径D、ピッチL、幅Wの溶接丸リンクを表します。クランクリンクミルチェーンまたはドラッグチェーンは、異なる関節式サイドリンク形状、アタッチメント、およびスプロケット要件を持つコンベアチェーンです。
Q2：記載されている試験荷重または破断荷重を吊り上げ能力として使用できますか？
A2：いいえ。この表には、WLL、SWL、吊り上げグレード、設計係数、許容基準、または互換性のある吊り上げコンポーネントは記載されていません。吊り上げ作業には、適用される吊り上げチェーン規格に準拠した別途認証された吊り上げチェーンが必要です。
Q3：正確な見積もりにはどのような情報が必要ですか？
A3：直径、ピッチ、幅、総数量、パッケージあたりの長さ、意図された用途、材料グレード、黒色または亜鉛めっき仕上げ、試験および証明書の範囲、梱包、目的地、納期、および互換性が必要な場合は正確な規格または参照サンプルを提供してください。
