産業用・海洋用用のクランクリンクチェーンです
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| タイプ: | クランクリンクチェーン | 材料: | 合金など |
|---|---|---|---|
| 表面処理: | クロームメッキなど | 構造: | フラッシュ・バック・ウェルデッドチェーン |
| 色: | 顧客の要望に応じて塗装 | 標準または非標準: | 標準 |
| ハイライト: | 英国工業規格の回されたリンク・チェーン,合金の英国工業規格のリンク・チェーン,Chromeめっき長いピッチのリンク・チェーン |
||
製品の説明
産業用・海洋用用のクランクリンクチェーンです
製品概要
イギリス標準の長ピッチリンクチェーンは,産業用トランスミッションおよび輸送アプリケーションのために設計されたクランクリンクチェーンです.カーンクリンクを持つコンパクトなリングチェーン構造として製造され,一般的に繊維機械で使用されます.農業機械,鉱山機器,電気自動車,食品機械,および船舶関連機器.
このページは,供給された英国標準の長ピッチリンクチェーンデータに焦点を当てています. チェーンは機械的なパワー/輸送チェーン製品であり,リフティングチェーン,アンカーチェーン,固定チェーン最終的なチェーン選択は,ピッチ,プロケットの互換性,動作環境,速度,潤滑,腐食防止,および必要な機械的強さを考慮する必要があります.
公的規格の参照は,クランクリンクチェーンの寸法と性能が産業チェーンの基準にカバーされていることを示しています.供給者の情報は,この製品ファミリーをBS / ISO / DIN / JIS / GB対応のクランクリンクチェーンとして識別します.生産前に正確な適用標準版を確認する必要があります.
速やかな仕様
- 製品タイプ: イギリス標準の長ピッチリンクチェーン → 輸送および機械駆動用リンクチェーン
- 構造: フラッシュ・バットで溶接された鎖 → 提供されたデータに従ってコンパクトなリングチェーン構造
- 材料:合金鋼および他の指定された材料 → 最終グレードは,動作状態に応じて確認する必要があります.
- 表面処理:クロム塗装または顧客指定処理 → 腐食環境と適用に応じて選択します.
- ピッチ範囲: 供給された表から 3.20 mm から 25.40 mm → チェーンマッチングのための選択ベース.
- 断裂負荷範囲: 供給されたデータから 400 kg から 24300 kg → 機械強度基準,持ち上げ能力ではない.
- 試験負荷範囲: 供給されたデータから200kgから12150kg→工場試験基準
- 重量データ:B.F.とH.D.G.の仕上げ基準で入手可能な200FT分の純重量
主な技術パラメータ
| 仕様 | 試験負荷 | 負荷 を 破る | 純重量200フィート (kg) | ||||
| D | L について | W | |||||
| 中 | mm | mm | mm | 体重 | 体重 | B.F. | H.D.G. |
| 1/8 | 3.20 | 23 | 12 | 200 | 400 | 10.40 | 10.70 |
| 5/32 | 4.00 | 27 | 15 | 300 | 600 | 16.60 | 17.50 |
| 3/16 | 4.70 | 31 | 17 | 400 | 800 | 22.40 | 23.30 |
| 7/32 | 5.50 | 32 | 19 | 550 | 1100 | 32.00 | 33.00 |
| 4/4 | 6.35 | 33 | 21 | 750 | 1500 | 43.50 | 44.80 |
| 5/16 | 7.94 | 48 | 31 | 1200 | 2400 | 68.00 | 70.00 |
| 3/8 | 9.50 | 60 | 37 | 1700 | 3400 ` | 96.00 | 99.00 |
| 7/16 | 11.11 | 71 | 41 | 2300 | 4600 | 126.00 | 129.00 |
| 1/2 | 12.70 | 85 | 48.5 | 3000 | 6000 | 167.00 | 172.00 |
| 5/8 | 15.80 | 114 | 61.5 | 4700 | 9400 | 256.00 | 264.00 |
| 3/4 | 19.00 | 125 | 75 | 6800 | 13600 | 381.00 | 392.00 |
| 7/8 | 22.20 | 140 | 88 | 9250 | 18500 | 527.00 | 543.00 |
| 1 | 25.40 | 155 | 100 | 12150 | 24300 | 696.00 | 716.00 |
選択と調査ガイド
ステップ1: 鎖の種類を確認する. 装置の要件に応じて,クランクリンクチェーン,長ピッチチェーン,または他の鎖ファミリー.
ステップ2:ピッチ,チェーンの幅,プロイケットの互換性,動作速度,負荷状態,設置環境を確認します.
ステップ3: 材料のグレード,熱処理,表面処理,腐食状態,温度要件を確認する.
ステップ4: 申請が輸送機,送電機,繊維機,包装機,農業機,鉱山機,または船舶機であるかどうかを確認する.
ステップ5: 必要な試験負荷,断裂負荷,検査文書,コーティング要件,量,配送目的地を確認する.
構造
クランクされたリンクプレート ピン 茂み 溶接した鎖接頭 コンパクトな環鎖構造 表面処理層
エンジニアリングと応用の利点
- クランクリンク構造は,標準の直線リンクチェーン幾何学が不適切である機械のためのコンパクトなチェーン配置を可能にします.
- 鎖は,主に海上着陸用用語ではなく,ピッチ,寸法,プロケット互換性,機械的強度によって選択されます.
- 表面処理の選択肢は,クロム塗装や顧客仕上げなどで,作業環境に応じて腐食耐性を向上させることができます.
- 正確 な 潤滑 剤,並べ替え,プロケット の 適合,および 維持 は,鎖 の 使用 寿命 に 欠かせない もの です.
- 断片負荷と試験負荷の値は,特別な認証とアプリケーション承認がない限り,持ち上げ能力として解釈されるべきではない.
- この製品がアンカーチェーン,アンテナチェーン,または牽引チェーンと同じカテゴリではないため,海上での使用は別々に確認されるべきです.
カスタム属性
- チェーンタイプ: クランクリンクチェーン → 産業用用の長ピッチチェーン構造
- 標準:英国標準の長ピッチリンクチェーン →正確なBS/ISO/DIN/JIS/GB標準版が確認される.
- 材料:合金鋼等 →正確な材料の種類と機械的性質は確認される.
- 表面処理:クロム塗装またはカスタマイズされた処理 → 腐食および磨き要件に応じて選択されます.
- 構造:フラッシュ バット ウェルデッドチェーン → 供給された仕様から製造方法.
- 適用: 繊維,コンベア,包装,食品機械,農業,鉱山,電気自動車,船舶機器 → 選択前に実際の関税を確認します.
働き方
チェーンはマッチした歯車または駆動システム → クランクリンクは運動と力を伝達 → 溶接された関節とピンはチェーンの緊張を運ぶ → 潤滑とアライナメントは動作性能を維持します
申請
繊維機械 服装機械 輸送機器 包装機械 食品機械 農業機械 鉱山機械 電気自動車 海上機器
認定 と 利点
証明書と検査文書は,プロジェクト要件と顧客仕様に従って整理することができます.
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,メーカー試験証明書

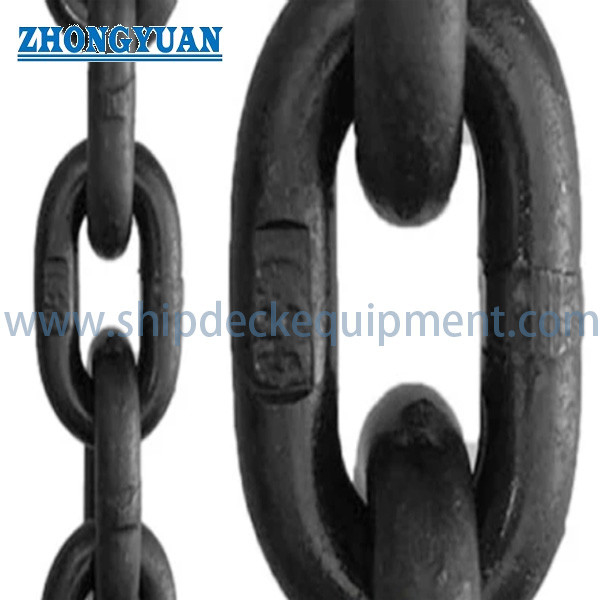

図解と写真
よくある質問
Q1: この鎖は持ち上げチェーンに適していますか?
A1: ない.付属した製品データでは,機械および輸送用アプリケーション用のクランクリンクチェーンについて説明しています.特定のリフティング証明書と承認がなければ,リフティングチェーンとして使用しないでください..
Q2: 適切なチェーンサイズをどのように選ぶか?
A2:ピッチ,チェーンの寸法,プロケットのマッチング,動作速度,負荷状態,環境,必要な機械強度を確認します.
Q3: このチェーンは,海洋用途に使えますか?
A3: 提供されたデータでは,船舶と船舶機器が適用されている.実際の船舶使用は,腐食防止,材料の要求,および運用条件を確認する必要があります.
