プラットフォーム、FPSO、およびブイ用のフラッシュバット溶接オフショア係留チェーン | スタッドリンク＆スタッドレスチェーン

製品概要

フラッシュバット溶接オフショア係留チェーンは、浮体式オフショアユニットおよびオフショア積載設備で使用される永久または一時的な位置決め係留システム向けに供給されます。典型的なプロジェクト用途には、FPSOおよびFSO係留システム、浮体式生産ユニット、移動式オフショア掘削ユニット、単点係留、オフショアブイ、その他の浮体式オフショア構造物が含まれます。各チェーンの注文は、公称直径、リンク構成、グレード、連続長、端部接続配置、指定試験荷重、設計用途、および分類要件によって定義する必要があります。

当社は、認定されたチェーンメーカーを通じてチェーンを供給し、技術的および文書の範囲を調整します。このページでは、チェーンを社内製造品として提示していません。承認された製造ルートは通常、圧延合金鋼棒、熱間リンク成形、フラッシュバット溶接、および制御された熱処理を使用し、その後、選択されたクラス規則および承認された製造手順に従って、寸法検査、耐荷重試験、サンプル破断試験、機械的試験、および非破壊検査が行われます。長期的な海水サービスでは、腐食許容値、疲労、摩耗、平面外曲げ、海底相互作用、陰極保護、および検査戦略のプロジェクト固有のレビューも必要です。

クイックスペック

• 製品カテゴリ: オフショア位置決め係留チェーン供給 → エンジニアリングされたオフショア係留システム内のチェーンセグメントを対象とし、一般的な貨物リフティング用ではありません。
• 公称チェーン直径: 34～200 mm → 最終的な利用可能な直径は、グレード、リンクタイプ、承認された工場範囲、試験機能力、およびプロジェクトクラスの要件によって異なります。
• リンク構成: スタッドリンクまたはスタッドレス共通リンク → 端部リンク、拡大端部リンク、接続リンク、シャックル、および特殊インターフェースは、含まれる場合に承認された図面に従って供給されます。
• グレード範囲: R3 / R3S / R4 / R4S / R5 は確立された参照グレードとして → R6 および供給される「RQ3」指定は、選択されたクラス規則および工場承認との確認が必要です。
• 製造ルート: 圧延鋼棒、熱間成形、フラッシュバット溶接、および制御された熱処理 → 溶接および熱処理記録は、承認された製造プロセスの一部です。
• 試験範囲: 耐荷重試験、サンプル破断荷重試験、引張およびシャルピー衝撃試験、寸法検査、目視検査、およびNDT → 正確な頻度と立会いは、選択されたクラス規則に従います。
• 表面状態: グリットまたはショットブラスト、受け入れ後に黒色塗料または指定された仕上げ → コーティングは、プロジェクトの腐食許容値、陰極保護、または完全性管理の代替にはなりません。
• 認証: 分類認証は、承認されたメーカーを通じて手配できます → 認証の範囲、検査立会い、トレーサビリティ、および文書は、注文前に合意する必要があります。

主な技術パラメータ

材料特性

係留チェーン選定・問い合わせガイド

ステップ1: オフショア用途を定義する: FPSO、FSO、浮体式生産ユニット、掘削ユニット、ブイ、単点係留、一時的なスプレッド、またはその他の浮体構造物; 設計寿命、水深、およびチェーンセグメントの場所を明記してください。

ステップ2: 公称直径、スタッドリンクまたはスタッドレス構成、チェーングレード、必要な連続長、チェーン長の数、および端部リンク/アクセサリーの配置を確認してください。

ステップ3: プロジェクト設計基準または指定された耐荷重および破断試験荷重を提供してください。破断試験荷重は製造受入値であり、運用SWLとして使用してはなりません。

ステップ4: 腐食許容値、コーティング要件、陰極保護インターフェース、海底接触、摩耗ゾーン、疲労または平面外曲げ評価、およびサービス中の検査哲学を確認してください。

ステップ5: 分類社会、適用される規則版、承認されたメーカー要件、検査立会い、NDT範囲、マーキング、トレーサビリティ、および文書パッケージを確認してください。

ステップ6: 数量、納入先、必要な納入時期、梱包/取り扱い要件、チェーンレイアウト、インターフェース図面、および承認済みベンダーリストまたはプロジェクト仕様を提供してください。

チェーン構成

圧延合金鋼棒 | 熱間成形共通リンク | フラッシュバット溶接リンク閉鎖 | スタッドリンクまたはスタッドレスジオメトリ | 制御熱処理 | 承認図面に基づく端部リンク/拡大端部リンク/接続アクセサリー | トレーサブル連続チェーン長

製造、試験、および供給の利点

• 供給は認定されたチェーン工場を通じて調整され、見積もりを承認された直径、グレード、熱処理ルート、試験能力、および分類範囲に合わせることができます。
• フラッシュバット溶接はチェーンリンク自体を閉じます。スタッドの取り付けは、使用される場合、個別の詳細であり、承認されたグレード固有の構造および溶接制限に従う必要があります。
• 棒材の加熱、フラッシュ溶接パラメータ、熱処理、寸法チェック、および試験結果は、連続チェーン長および証明書パッケージにトレーサブルである必要があります。
• 完全なチェーン長は適用される要件に従って耐荷重試験が行われ、破断試験は規定のサンプリング頻度で代表的な標本に対して実施されます。
• 目視検査およびNDTは、リンク表面およびフラッシュ溶接領域に焦点を当てます。MT、UT、またはその他の承認された方法、受入基準、および検査立会いは、選択されたクラス規則によって定義されます。
• より高い材料グレードは、低いグレードの自動的な代替ではありません。メーカーの承認、材料仕様、リンク設計、溶接パラメータ、熱処理、および試験はグレード固有です。
• 永久係留の場合、選定は引張グレードだけでなく、疲労、腐食損失、リンク間摩耗、平面外曲げ、海底相互作用、および完全性管理計画に対処する必要があります。
• 証明書の文言と文書は製造前に合意され、注文書、承認されたメーカーの範囲、クラス検査計画、および最終チェーン証明書の間の不一致のリスクを軽減します。

カスタム属性

• 供給役割: オフショア係留チェーントレーダーおよびプロジェクトサプライヤー → チェーン製造、熱処理、試験、およびクラス検査は、承認されたチェーン工場によって実施されます。
• 参照標準ベース: ISO 20438 およびクラス固有のオフショア係留チェーン要件 → 最終契約版およびクラスの解釈が優先されます。
• 直径範囲: 34～200 mm → 実際の承認範囲は、グレード、リンクタイプ、工場承認、および試験能力によって異なります。
• リンクタイプ: スタッドリンク / スタッドレス共通リンク → プロジェクトの端部リンクおよびアクセサリーには、承認されたインターフェース図面が必要です。
• グレード: R3 / R3S / R4 / R4S / R5 → R6 および供給される RQ3 の名称は、確認の対象となります。
• 製造ルート: 熱間成形 + フラッシュバット溶接 + 熱処理 → プロセス記録は、必要に応じて検査書類に含める必要があります。
• 試験ベース: 耐荷重 + サンプル破断荷重 + 機械的試験 + NDT → 値と頻度は、選択されたクラス規則および承認された仕様に従います。
• 表面仕上げ: ブラスト処理および黒色塗装、または指定通り → 腐食許容値および陰極保護は、システム設計項目として残ります。
• 文書: チェーン証明書、検査および試験報告書、NDT報告書、材料トレーサビリティ、マーキング、および製造記録 → 最終リストは、注文書で合意する必要があります。

仕組み

環境荷重が浮体ユニットに作用 → 係留ラインの張力が各チェーンリンクに伝達される → チェーンのジオメトリと完全な係留システムが復元力を提供 → 端部リンクとコネクタがアンカーまたは係留基礎に荷重を伝達 → 検査と完全性管理が、サービス期間中の摩耗、腐食、変形、および疲労を監視

用途

FPSOおよびFSO永久係留 | 浮体式生産ユニット | 移動式オフショア掘削ユニット | 単点係留システム | オフショア積載システム | オフショアブイ | 浮体式オフショア構造物 | 事前敷設係留システム | 一時オフショア係留スプレッド

認証と文書

分類認証および検査文書は、プロジェクト要件、承認されたメーカーの範囲、適用される規則版、およびクラス承認手順に従って手配できます。引用および注文書に記載されていない限り、認証は含まれないものとみなされます。

認証: CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカー試験証明書。

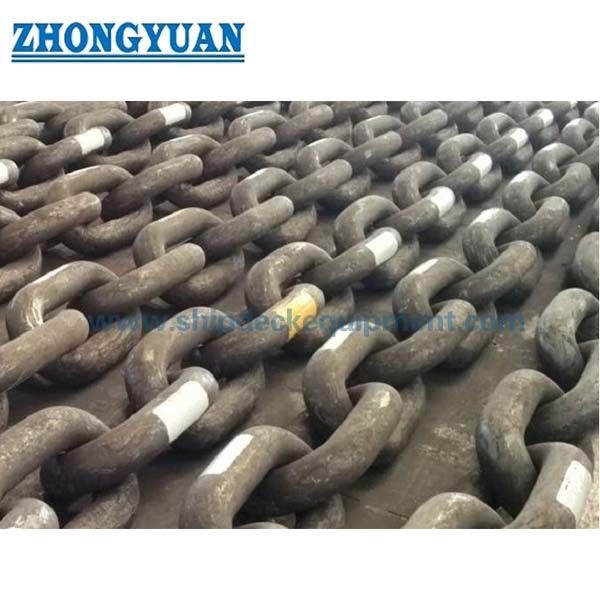

図面と写真

よくある質問

Q1: スタッドリンクオフショア係留チェーンとスタッドレスオフショア係留チェーンの主な選定上の違いは何ですか？

A1: スタッドレスチェーンは、一般的に設計寿命と設置計画が定義された永久係留システムに使用されます。スタッドリンクチェーンは、取り扱い安定性、チェーンホイールとの互換性、または承認されたプロジェクト配置がスタッド付きジオメトリを必要とする場合に選択されることがあります。最終的な選択は、係留設計者によって行われ、選択された分類社会によって承認される必要があります。

Q2: 公表されている破断荷重をチェーンの運用能力またはSWLとして扱えますか？

A2: いいえ。耐荷重および破断試験荷重は、製造および認証の値です。許容設計張力は、完全な係留システム分析、限界状態基準、設計係数、疲労評価、腐食許容値、チェーンの状態、および適用されるプロジェクト標準によって決定されます。

Q3: クラス認定の見積もりにはどのような情報が必要ですか？

A3: オフショアユニットタイプ、設計寿命、公称直径、リンクタイプ、グレード、連続長、端部リンクおよびアクセサリー配置、指定された耐荷重/破断荷重ベース、腐食要件、分類社会および規則版、立会いおよびNDT範囲、文書リスト、数量、納入先、および納入スケジュールを確認してください。
