熱浸しガルバネージされた 釘のないアンカーチェーン U1,U2とU3のオープンリンクグレード

熱浸しガルバネージされた 釘のないアンカーチェーン U1,U2とU3のオープンリンクグレード

製品概要

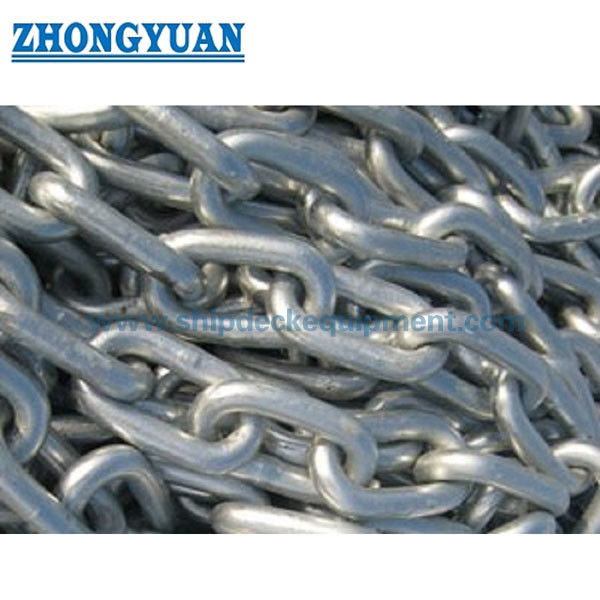

ホットディップ・ガルバニズド・スタッドレスアンカーチェーン (open link anchor chain) は,クロス・スタッドのないショート・リンクチェーンを必要とする船舶のアンカー装置に供給される.オープン・リンク・ジオメトリにより,スロー・ストッドの危険性がなくなり,部品数も減少します防腐層は,貯蔵,デッキ処理,および海洋環境でのサービスのために追加的な防腐層を提供します.

このページでは,U1,U2,U3の供給品種を12.5mmから70mmの名目直径でカバーしています.チェーンは専門チェーン工場から調達され,取引製品として供給されています.適用される規格, 認可された工場の状態,熱処理状態,防断負荷,加熱仕様,分類証明書の範囲は,各注文で確認されなければならない.R3 / R3S / R4または同等級のオフショアアンテナチェーンは,別々の技術および認証範囲であり,このページのUグレード表から選択されるべきではありません..

速やかな仕様

• 製品タイプ: ストッドレス/オープンリンクアンカーチェーン -> クロスストッドなし,ストッド解散の問題を回避し,リンク検査を簡素化します.
• チェーン直径: 12.5 mm から 70 mm -> 技術表に示された供給された船舶アンカーチェーン範囲をカバーする.
• グレード:U1,U2,U3 -> グレードと熱処理条件は,承認された容器またはプロジェクト仕様と一致しなければならない.
• ショットの長さ: 25.0 m から 27.5 m -> 引用前に正確な完成した長さ,許容量,結合配置,ショットの数を確認します.
• リンクの割合: L = 6D と B = 3.6D の付属テーブル -> ワインドラス,チェーンストップ,ロッカー,接続インターフェイスのチェックに役立ちます.
• 製造:フラッシュバットで溶接されたローリング鋼棒 -> 溶接プロセス制御,フラッシュ除去,次元検査,追跡性は供給の重要なチェックです.
• 表面処理: ページの焦点としてホットディップガルバン化 -> 亜鉛コーティング標準,コーティング質量/厚さ,スレッド保護,トッチアップ手順を確認します.
• 検査の範囲: 材料試験,試料負荷,断片負荷,および指定されたNDTが取り決められます -> 最終的な目撃と証明書の発行は,承認された購入とクラス検査計画に依存します.

主な技術パラメータ

選択と調査ガイド

ステップ1: サービスを確認する: 船舶のアンカー,交換チェーン,特別ショートリンク・アレンジ,または別途指定されたオフショア・アンカー・アプリケーション.

ステップ2:名目直径,グレード,要求される試料負荷および断断負荷,適用基準,機器番号ベース,および承認図を確認します.直径のみで選択しないでください.

ステップ3: 完全な鎖の配置を確認します: ショットの数と長さ, 必要な場合,末端リンク / 拡張リンク, 結合鎖,アンカー鎖,回転,そして,ウィンドラスとチェーンストップとの互換性.

ステップ4: 材料と仕上げを確認します: U1/U2/U3,熱処理状態,熱浸しガルバン化標準,要求されたコーティング厚さ,または代替黒塗装/吹き上げ仕上げ.

ステップ 5: 報名前に検査と証明書の範囲を確認する: 承認されたチェーンワーク,材料の追跡可能性,証明および破損テスト,次元検査,UT / MT要件,クラス証言,証明書の発行者

ステップ 6: 量,容器種類,設置場所,目的地,必要な配達時間,承認された図面または既存のチェーン写真,およびすべての梱包または保存要件を記載します.

構造

Flash-butt welded open link | Studless short-link geometry | Weld and flash-removal zone | Interlocking link bearing surfaces | Galvanized external surface | Marking and traceability identification | End connection according to approved chain arrangement

サプライチェーン,テスト,品質の利点

• スタッドレス幾何学では,分離したクロススタッドを排除し,既知のスタッド解散問題を除去し,リンクボディの周りに直接的な視覚アクセスを可能にします.
• スタッドがない場合,同等のスタッドリンクの配置と比較して体重を減らすことができます.実際の単位質量とシステムの適性は,供給された表と承認された設計に従ってなければなりません.
• オープンリンク形式は,特定のシステムで専用のエンドリンクなしで選択された鎖の配置を容認することができますが,接続直径,ベアリングエリア,関節,配送前には,クラス承認が確認されなければならない..
• フラッシュバット溶接,フラッシュ除去,リンク形成,寸法制御,および適当な場合は熱処理は,承認されたチェーンワークの手順に従って実行されるべきである.
• 試料負荷と断熱負荷の試験は別々の受容性検査である.いずれの値もSWLとして提示されず,鎖は任意の安全系数を表に適用することによって選択されない.
• ホットディップは亜鉛層を追加しますが,コーティング厚さ,粘着性,局所修復,損傷処理,チェーンポケットと動くインターフェースとの互換性はプロジェクト特有のままです.
• 供給製品として,報定は実際のチェーン工場,承認された製造範囲,証明書経路,マーク,試験記録,アクセサリー,保存,内部製造を意味するのではなく,.

カスタム属性

• 製品カテゴリ: 船舶のアンカーチェーン供給 -> このページは,ストッドリンクチェーンではなく,スタッドレス/オープンリンクチェーンを電化しています.
• 定数直径: 12.5-70 mm -> 容器設計,処理設備,および必要な試験負荷表に対して確認する.
• グレード: U1/U2/U3 -> グレードの指定は,特定された標準と承認された製造経路に結び付けなければならない.
• 撮影長: 25.0-27.5 m -> 購入注文に記載される正確な完成長と許容量
• 製造:フラッシュバットで溶接されたローリング鋼棒 -> 溶接プロセス,フラッシュ除去,形成,次元検査は供給品質管理の一部です.
• 表面処理: 熱浸し電熱 -> コーティング規格と亜鉛の最低要件は確認しなければならない.黒塗りまたは他の仕上げは別々に記載することができる.
• テスト: 試料負荷/断片負荷/材料試験/指定 NDT -> 頻度,受容基準,目撃,報告は,順序と分類計画に従います.
• 供給状況: 取引/配布された製品 -> 専門チェーン工場から調達; 製造者の身元と工場の承認は注文に確認されています.
• 証明書要求: プロジェクトの範囲に応じて提供される -> 分類認証は自動的に行われず,生産と試験の前に合意されなければならない.

働き方

Anchor or termination receives line tension -> Interlocking studless links transfer axial load along the chain -> Link geometry permits articulation through the approved handling route -> Load is transmitted to the chain stopper> 鎖は検査され,保存され,回収後に保管されます.

申請

Ship anchoring systems | Workboats and service vessels | Replacement anchor-chain assemblies | Special short-link arrangements accepted by the selected class society | Offshore mooring projects only under a separate R-grade specification and approval basis

認定 と 利点

分類検査と認証は,適用される規格,承認されたチェーンワーク,材料の追跡可能性,試験範囲,プロジェクト要件に従って整理することができます.IACSは統一要件を公表するが,製品証明書を自らが発行しない.; 選択された分類協会または製造者は,適用される証明書を発行します.

認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

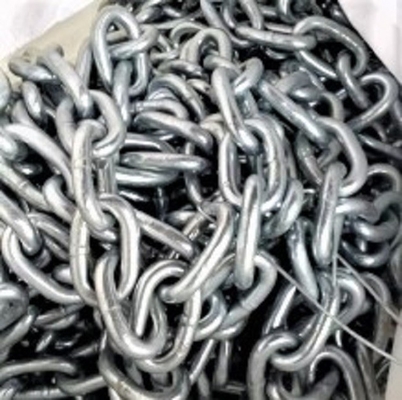

図解と写真

よくある質問

Q1: ストッドレス・オープン・リンク・チェーンとストッド・リンク・アンカー・チェーンの違いは何ですか?

A1: ストッドレス・リンクにはクロス・ストッドがないので,ストッドを緩めることなく,リンクボディを検査するのが簡単です.ストッドレスショートリンクチェーンは,船舶のアンカーチェーンの普遍的な代替品ではありません.容器の配置,適用される規格,風輪とストップの幾何学,試験負荷,および分類の承認は確認されなければならない.

Q2: 正確な直径とグレードをどのように選ぶか?

A2: 船舶またはプロジェクト設計の基礎,適用可能なチェーン標準,必要な試作および断断負荷,機器番号またはアンローリング分析,およびウィンドラス,チェーンストップとの互換性,ハウズパイプテーブル値は SWLではなく試験負荷です.

Q3: 振動,NDT,証明試験,クラス証明書は自動的に含まれていますか?

A3: いいえ.報定書には,ガルバン化基準と塗装要件,NDT方法と頻度,防破試験範囲,目撃,製造者承認,マーク,そして証明書の発行者これらの物品は 確認された注文と プロジェクト検査計画に従って供給されます
