海上アンカリング・オフショア・アンカリング・システムのための鋳造・鋳造鋼アンカーチェーンのアクセサリー
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 材料: | 鍛造、鋳造、圧延棒 | 直径: | 12.5mm～162mm |
|---|---|---|---|
| 仕上げる: | 黒塗装または溶融亜鉛メッキ | 学年: | U2、U3、RQ3/NVR3、RQ3S/NVR3S、RQ4/NVR4 |
| 海洋の証明書: | CCS、ABS、LR、NK、RS、DNV-GL、KR、BV、RINA | ||
| ハイライト: | ブイの手錠のアンカー鎖の付属品,ISO9001アンカー鎖の付属品,CCSのアンカーおよびアンカー鎖 |
||
製品の説明
海上アンカリング・オフショア・アンカリング・システムのための鋳造・鋳造鋼アンカーチェーンのアクセサリー
製品概要
この製品ラインナップは,船舶のアンカーとオフショア・アンカーシステムのチェーン組を接続,終了,回転,拡大,または適応するために使用される鋼アンカーチェーンアクセサリーをカバーします.入手可能な商品には,ケンター鎖も含まれます.鎖,端鎖,旋回鎖,旋回鎖,浮遊船鎖,旋回群,プレート,共通リンク,拡張リンク,端リンク,およびプロジェクト特有の接続部品の結合.
アクセサリーは,自社で製造された製品として提示されるのではなく,資格のあるアンカーチェーン製造パートナーを通じて供給されます.選択は,名目チェーン直径に基づいて行われます.チェーン級交配リンクの幾何学,断裂耐性及び断裂負荷要求,ピン配置,材料経路,熱処理,検査範囲及び分類文書貯蔵品の利用は,緊急の船修理または交換の問い合わせを支える可能性がありますしかし,実際の項目,グレード,寸法,マーク,および証明書パッチは,報名前に確認する必要があります.
入手可能なアクセサリータイプ

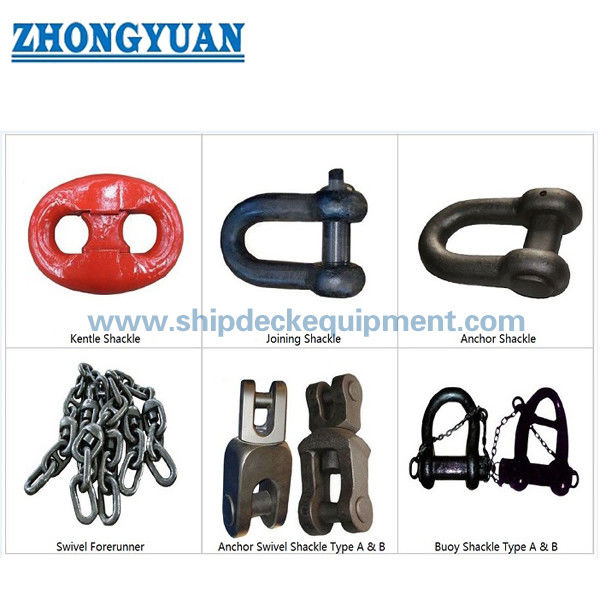

Kenter shackle | Joining shackle | End shackle | Swivel | Swivel shackle | C-shaped connecting shackle | Slim Kenter shackle | Forelock shackle | Pear-shaped shackle | Buoy shackle | Swivel group | Triangle plate | Round link | Common link | End link | Enlarged link | Studless link | Special-shaped connecting link
速やかな仕様
- 製品カテゴリー:アンカーチェーンとアンカーチェーンアクセサリー → チェーン組成を補完または交換するために使用されますが,一般的なリフティングハードウェアとして使用されません.
- 定数直径範囲:12.5×162 mm 供給範囲 →最終的な利用可能性は,アクセサリーの種類,グレード,製造者の承認,および在庫状況に依存します.
- 材料経路:鍛造鋼,鋳鋼,またはローリングバーの構造 → 許可されたプロセスは,アクセサリーの設計と適用されるクラス規則に依存します.
- 船舶のアンカーチェーン級: 提供された情報に記載されているU2 / U3 →各項目の正確なクラス指定と証明書の範囲は確認されなければならない.
- 離岸泊類:R3/R3S/R4は利用可能として表示される →離岸泊類は,別々の承認された製造,熱処理,試験,追跡が必須である.
- 表面保護:黒塗りまたは熱浸し加熱 → コーティングの選択は,チェーンサービス,次元適合,検査順序,プロジェクト仕様を考慮する必要があります.
- 詳細なボイ・シャックル範囲:名目鎖直径38~90mm →付属基準表には,M2/M3級の試験負荷とA型/B型重量が含まれます.
- 供給とドキュメント: ストックまたはプロジェクト注文 → メーカー,材料,試験,NDE,およびクラスドキュメントは,確認された注文範囲に基づいてのみ利用できます.
主な技術パラメータ
|
普通の鎖 直径 (mm) |
d | L について | L1 | B について | B2 | D |
M2級 試験負荷 KN (T) |
M3級 試験負荷 KN (T) |
タイプA 体重 (kg) |
タイプB 体重 (kg) |
| 38 | 56 | 395 | 375 | 150 | 372 | 113 | 580.6 ((59.2) | 812.0(82.8) | 27.8 | 26.0 |
| 40 | 58 | 406 | 384 | 375 | 118 | 640.4 ((65.3) | 896.3 ((91.4) | 31.2 | 29.9 | |
| 42 | 59 | 416 | 394 | 379 | 125 | 703.1 ((71.7) | 980.7 ((100) | 35.2 | 34.0 | |
| 44 | 62 | 427 | 404 | 396 | 130 | 768.8 ((78.4) | 1079(110) | 40.6 | 39.3 | |
| 46 | 64 | 438 | 410 | 401 | 136 | 836.5 ((58.3) | 1167 ((119) | 45.9 | 44.5 | |
| 48 | 67 | 458 | 429 | 160 | 421 | 141 | 908.l (92.6) | 1275 (((130) | 52.4 | 50.6 |
| 50 | 70 | 470 | 440 | 430 | 148 | 980.7 ((100) | 1373 (((140) | 59.4 | 56.9 | |
| 52 | 73 | 490 | 460 | 170 | 450 | 153 | 1059 (((108) | 1481 (((151) | 66.9 | 64.2 |
| 54 | 76 | 504 | 472 | 457 | 161 | 1138 (((116) | 1589 (((162) | 74.3 | 71.5 | |
| 56 | 78 | 524 | 491 | 477 | 165 | 1216(124) | 1706 (((174) | 83.0 | 80.0 | |
| 58 | 81 | 538 | 503 | 492 | 172 | 1294 ((132) について | 1814年 (昭和185) | 92.5 | 89.3 | |
| 60 | 84 | 549 | 513 | 180 | 500 | 177 | 1383 (((141) | 1942年 (昭和198) | 102 | 98.7 |
| 62 | 87 | 561 | 525 | 508 | 184 | 1471 ((150) | 2059 (((210) | 113 | 109 | |
| 64 | 90 | 594 | 556 | 537 | 189 | 1559 (((159) | 2187 (((223) | 123 | 119 | |
| 66 | 92 | 606 | 566 | 545 | 195 | 1657 (((169) | 2314(236) | 136 | 131 | |
| 68 | 95 | 617 | 576 | 552 | 200 | 1746 ((178) | 2452 (((250) | 148 | 143 | |
| 70 | 98 | 628 | 586 | 570 | 207 | 1844 (※188) | 2579(263) | 161 | 154 | |
| 73 | 103 | 645 | 601 | 582 | 215 | 1991年 ((203) | 2795 (((285) | 182 | 175 | |
| 76 | 106 | 663 | 615 | 200 | 594 | 223 | 2148 (((219) | 3011 ((307) | 205 | 197 |
| 78 | 109 | 675 | 625 | 606 | 230 | 2256 (((230) | 3158 ((322) | 222 | 213 | |
| 81 | 112 | 697 | 641 | 624 | 242 | 2412 (((246) | 3383 (((345) | 250 | 239 | |
| 84 | 115 | 716 | 655 | 639 | 251 | 2579(263) | 3609 (((368) | 279 | 268 | |
| 87 | 118 | 735 | 670 | 648 | 259 | 2746 (((280) | 3854 (((393) | 311 | 298 | |
| 90 | 122 | 753 | 684 | 660 | 267 | 2922(298) | 4089 (((417) | 345 | 332 |
選択と調査ガイド
ステップ1:正確なアクセサリーを特定します: カーネル・チェーン,エンド・チェーン,回転式,回転式グループ,ボイ・チェーン,拡張リンク,または他の接続項目.
ステップ2: 鎖の名直径,鎖の構造,グレード,適用される標準またはクラス規則,並ぶ鎖リンクの対応寸法を確認する.
ステップ3: 必要な試料負荷,断裂負荷,または認証された試験ベースを提示します.SWL,試料負荷,またはMBLを互いに代用しないでください.
ステップ4: 鋳造,鋳造,またはローリングバーの構造,熱処理状態,ピンとロック配置,および溶接修理の制限を確認します.
ステップ5: 表面の仕上げ,マーク,NDE,寸法報告,材料の追跡可能性,メーカー証明書,クラス証言を報價前に確認します.
ステップ 6: 量,必要な配達時間,目的地,急需品の交換,船舶またはオフショアユニットの種類,および既存の部品の図面または明確な写真を提供してください.
構造
Forged or cast steel body | Pin / bolt and locking arrangement where applicable | Chain-compatible bearing surfaces | Heat-treated load path | Permanent identification and traceability marking | Black painted or specified galvanized finish
材料,製造,検査の利点
- アクセサリーの幾何学は接続チェーンにマッチされる. 名前直径だけでは,鎖,旋回,端リンク,拡大リンク,並んだチェーンケーブルとの間にフィットすることを確認できないため.
- 鋳造用アクセサリーは,承認された設計と材料路線が鋳造を指定する場合,鋳造された負荷経路を提供する.鋳型またはローリングバーの代替品は,適用される設計と承認によって許可されている場合にのみ提供されます..
- 熱処理はグレードと製造経路によって選択され,指定された試料,破裂,機械,検査段階の前に完了する.
- 分類された供給の場合は,材料の識別,熱番号,グレードマーク,および試験文書は,承認された材料から完成したアクセサリーまで追跡可能である必要があります.
- 海上R3 / R3S / R4アクセサリーは,従来のU2 / U3船舶アンカーチェーンのアクセサリーとは別々の承認および資格範囲として扱われます.
- 寸法検査には,ピン直径,ペアリング開口,ベアリング表面,ロックフリーランス,既存のチェーン組装と接続するために必要な寸法が含まれます.
- 選択されたストックアイテムは,物理的な検査,次元確認,グレード検証,および証明書・バッチの入手可能条件で,修理のリードタイムを短縮することができます.
カスタム属性
- 供給状況: 供給製品 → 資格のあるアンカーチェーン製造パートナーから供給; 承認された製造者はオートで確認されます.
- 製品ラインナップ: 標準および特別なチェーンアクセサリー → 選択は接続,終了,回転,拡大,浮遊物または固定インターフェースをカバーします.
- 定数直径:12.5~162mm → 承認されたサイズ範囲は,アクセサリーの種類,グレード,製造元によって異なります.
- 船舶級: U2/U3 → 指定された船舶アンカーチェーン級と証明書が確認された場合にのみ使用する.
- 海上級:R3/R3S/R4 → 海上アンローリングチェーン承認,制御された材料,熱処理,試験,追跡可能性が必要です.
- 材料経路: 鍛造/鋳造/巻き鋼 → 最終経路はアクセサリー設計,クラス要件,承認された製造プロセスに従います.
- 表面仕上げ:黒く塗り/熱浸し電熱 →最終仕上げは,サービス環境とプロジェクト仕様に従う.
- 証明書の適用範囲: 注文要件 → クラス証明書によると,材料記録,試験,NDE,マークは標準的な含有物として想定されません.
働き方
必要なチェーン接続が確認されています → 配件タイプ,名目直径,グレード,配合幾何学が一致しています → ピン,鎖,旋回,または連結リンクがチェーンシステムに組み込まれ → 牽引負荷が承認された負荷経路を通過する → 標識検査,テスト,文書は,注文範囲に従って完了します.
申請
Ship anchor chain cable assemblies | Chain locker and bitter-end connections | Anchor-to-chain connection groups | Buoy and mooring connections | Offshore positional mooring systems | SPM and terminal chain assemblies | Newbuilding supply | Ship-repair and replacement spares
認定 と 利点
証明書と調査の目撃は,選択したアクセサリー,グレード,承認された製造者,材料の追跡可能性,試験範囲,および分類社会要件に従って整理することができます.入手可能性はプロジェクトレビューの対象であり,注文前に確認されるべきです..
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

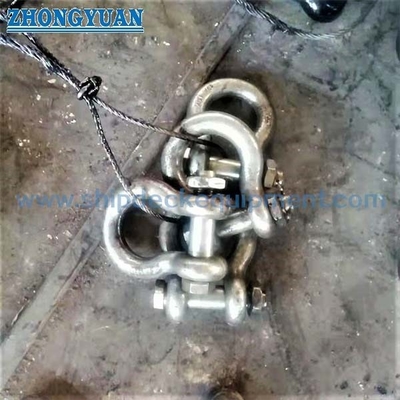

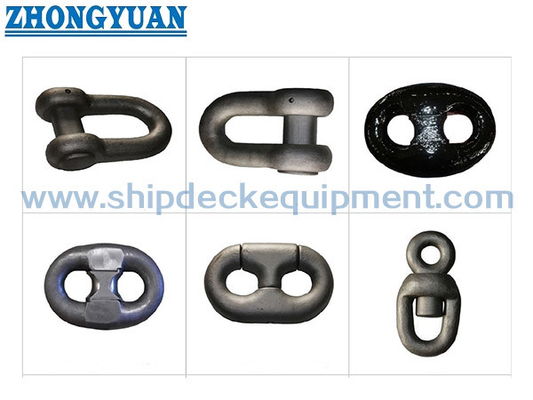

図解と写真
よくある質問
Q1: 鎖の名目直径はアンカーチェーンアクセサリーを注文するのに十分ですか?
A1: ない.アクセサリータイプ,チェーングレード,隣接リンクの寸法,ピン配列,断裂防止負荷ベース,標準または承認された図面,および証明書要件も確認されなければならない.
Q2: U2またはU3型船舶のアンカーチェーンアクセサリーは,R3またはR4型オフショアアンカーチェーンのアクセサリーに置き換えられるか?
A2: 自動的にではありません. 従来の船のアンカーチェーンのグレードとオフショアアンカーチェーンのグレードは,異なる材料,承認,熱処理,試験,疲労,追跡性,文書の要求代替には設計とクラス承認が必要です
Q3: 分類された注文にはどのような文書を指定する必要がありますか?
A3: 注文に応じて,承認されたメーカーと製品範囲,材料証明書,熱処理記録,寸法報告,証明および破損負荷記録,機械試験を要求します.NDE 報告,識別リスト,およびクラス証明書または調査承認.
