JIS F 3410のタイプDの鍛造材鋼鉄楕円形の持ち上がるEyeplateの船の係留装置
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 標準: | JIS F3410-1999 | 呼び径: | 0.4-50mm |
|---|---|---|---|
| タイプ: | タイプD | 許容荷重: | 4～500KN |
| 材料: | 軟鋼、ステンレス鋼C-Mn鋼鍛造品 | 表面処理: | S2.5までサンドブラスト+エポキシショッププライマー1層 |
| 分類証明書: | CCS,NK,BV,ABS,DNV-GL,LR,KR,RINA,IRS,RSなど | ||
| ハイライト: | 楕円形JIS F 3410の金属の目の版,JIS F 3410の金属の目の版,JIS F3410-1999のデッキの目の版 |
||
製品の説明

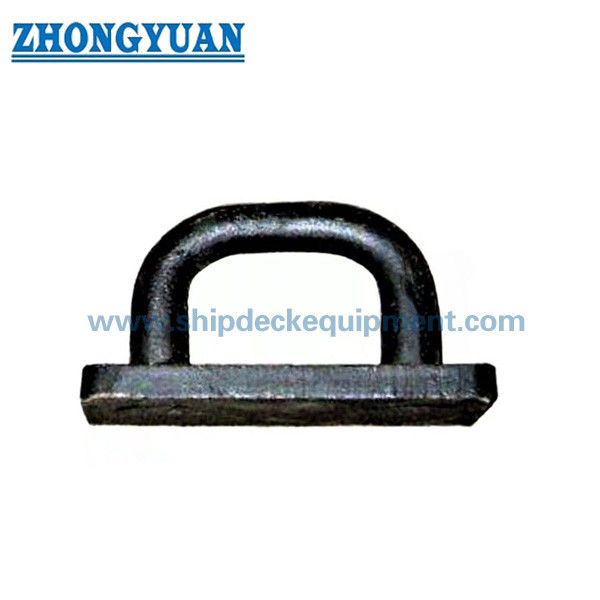

鍛造鋼製楕円形アイプレート JIS F 3410 タイプ D |船のデッキ接続と吊り上げポイント
製品概要
JIS F 3410 D種鍛造鋼製楕円形アイプレートは、ロープターミナル、シャックル、プーリーブロックおよびその他の取り付け部品を船舶構造物に固定するために使用される溶接式船上接続金具です。通常、甲板または指定された船舶構造に設置され、楕円形のアイ開口部、鍛造遷移領域、溶接ベースが荷重方向、支持構造、溶接の詳細、および検査要件と一致している必要があります。
ウェブサイトでの選択のために、付属のタイプ D 表は、公称番号 0.5 ～ 15、許容荷重 4.9 kN ～ 147 kN をカバーしています。 4 ～ 500 kN などのより広いカタログ範囲については、発行または見積もりの前に、公式の規格表、プロジェクトの図面、および証明書の範囲と照らし合わせて確認する必要があります。このページでは「許容荷重」を支配荷重用語として使用しており、SWL、MBL、または試験荷重には変換しません。
簡単な仕様
- 製品タイプ: 鍛造鋼製楕円形アイプレート → ロープ端末、シャックル、プーリー接続用の溶接船甲板取り付けポイント。
- 規格とタイプ: JIS F 3410-1999 タイプ D → 船舶の図面または所有者仕様でタイプ D の楕円形アイプレート配置が必要な場合に使用されます。
- 供給サイズ範囲：呼びNo.0.5～15 → 付属のタイプDパラメータテーブルに基づいたウェブページの選択に適しています。
- 付属の表の許容荷重: 4.9 ～ 147 kN → 許容荷重としてのみ使用し、SWL、MBL、または破断荷重と混合しないでください。
- 提供される主な寸法: d、L、H、R、T、A、B、h および溶接脚 f1/f2/f3 → 図面照合、設置スペース、溶接レビューのための重要なデータ。
- 製造上の焦点: 鍛造/機械加工の移行、滑らかな断面変化、目に見える亀裂/剥離の制御 → 応力集中と検査の合格に重要。
- 表面処理: Sa 2.5 ブラスト + 1 層エポキシ ショップ プライマー → 最終コーティングは船舶の塗装仕様または顧客の要求に従う必要があります。
- 認証範囲: メーカー証明書、材料証明書、第三者検査またはクラス承認は、注文とプロジェクトの要件に応じて手配できます。
主な技術パラメータ
| 公称 いいえ。 |
許容される 荷重KN |
d | L | H | R | T | あ | B | h | 溶接脚 サイズf1 |
溶接脚 サイズf2 |
溶接脚 サイズf3 |
重さ kg |
| 0.5 | 4.9 | 19 | 65 | 45 | 15 | 12 | 130 | 50 | 5 | 7 | 5 | 4 | 1.1 |
| 1 | 9.8 | 22 | 75 | 50 | 17 | 14 | 150 | 62 | 5 | 9 | 5 | 5 | 1.7 |
| 2 | 19.6 | 28 | 100 | 60 | 22 | 16 | 200 | 80 | 2 | 8 | 11 | 5 | 3.36 |
| 3 | 29.4 | 36 | 115 | 70 | 28 | 19 | 230 | 100 | 2 | 10 | 13 | 7 | 6.06 |
| 5 | 49 | 42 | 145 | 90 | 32 | 24 | 280 | 120 | 2 | 13 | 16 | 8 | 10.8 |
| 7.5 | 73.5 | 50 | 150 | 100 | 40 | 30 | 300 | 140 | 3 | 16 | 20 | 10 | 16.9 |
| 10 | 98 | 60 | 180 | 120 | 45 | 35 | 360 | 170 | 3 | 18 | 22 | 12 | 28.9 |
| 15 | 147 | 70 | 200 | 130 | 55 | 40 | 400 | 200 | 3 | 20 | 24 | 14 | 43.3 |
選定・お問い合わせガイド
- ステップ 1: 容器図面、許容荷重要件、および意図する接続配置に従って、JIS F 3410 タイプ D と呼び番号を確認します。
- ステップ 2: 荷重の方向、荷重の角度、シャックルまたはプーリーの配置、およびフィッティングが係留サポート、デッキ接続、荷役サポート、または吊り上げ関連作業に使用されているかどうかを確認します。
- ステップ 3: 製作前に、設置構造、甲板/船体補強、溶接脚サイズ f1 / f2 / f3、溶接手順、利用可能な設置スペースを確認します。
- ステップ 4: 材料要件を確認します: 鍛造軟鋼、C-Mn 鋼、ステンレス鋼、または適切な溶接性を備えたプロジェクト指定の同等の材料。
- ステップ 5: 表面処理を確認します: Sa 2.5 ブラスト、エポキシ ショップ プライマー、最終塗装システム、指定されている場合は亜鉛メッキまたはステンレス鋼仕上げ。
- ステップ 6: 見積前に証明書の範囲を確認します: メーカー証明書、材料証明書、第三者検査、クラス証明書、設計承認または立会い試験の要件。
- ステップ 7: 数量、設置図、積載ケース、船舶のタイプ、船級協会の要件、配送先、および所要納期を入力します。
構造
鍛造オーバルアイボディ |楕円形シャックル/接続口 |スムーズな遷移半径 |溶接ベースエリア |取付寸法 A / B / h |溶接脚 f1 / f2 / f3 |プライマーまたは指定の表面処理を購入してください
鍛造、溶接、エンジニアリングの利点
- 鍛造鋼構造は、装飾的な外観よりもセクション移行、荷重経路、溶接界面の品質が重要な船上アイプレート用途に適しています。
- 楕円形のアイ開口部は、シャックル、ロープ端末、または滑車ブロック用の定義された接続ポイントを提供しますが、最終的な選択は引き続き船舶の図面と承認された積載ケースに従う必要があります。
- 滑らかな半径とセクション変化の制御により、アイとベース移行領域の周囲の局所的な応力集中を軽減します。
- 完成した表面には目に見える亀裂や剥離があってはなりません。プロジェクトの必要に応じて、磁粉試験、染料浸透試験、または第三者による検査を手配できます。
- 溶接脚の寸法 f1 / f2 / f3 はタイプ D の表に含まれていますが、実際の溶接手順、溶接長さ、デッキ補強および溶接後の検査は造船所または船級承認の図面に従う必要があります。
- 吊り上げ関連または荷役用途の場合、アイプレートのサイズだけでなく、許容荷重、荷重方向、支持構造、シャックルの互換性、およびクラス認定を完全なシステムとしてチェックする必要があります。
- FEA レビュー、負荷テスト、設計承認については、特に非標準的な設置、交換作業、またはより高度な検査範囲など、プロジェクト要件に応じて議論できます。
カスタム属性
- 規格：JIS F 3410-1999 → 船舶用楕円形アイプレートの寸法、材質基準、型式指定の参考規格。
- タイプ: タイプ D → ベース寸法と付属の表に示されている 3 つの溶接脚の値を備えた楕円形のアイプレート構成。
- 呼びNo.：0.5 / 1 / 2 / 3 / 5 / 7.5 / 10 / 15 → 許容荷重、接続部品、容器図面により選定します。
- このデータシートでは許容荷重: 4.9 ～ 147 kN → 元の許容荷重の項を使用し、SWL または破壊荷重に換算しないでください。
- 材質：鍛造軟鋼、C-Mn鋼またはステンレス鋼 → 最終グレード、熱処理、および材料証明書をご注文前に確認する必要があります。
- 表面処理: Sa 2.5 ブラスト + エポキシショッププライマー → 最終コーティングは船舶の塗装仕様または顧客の要求に従います。
- 検査: 目視検査、寸法検査、およびオプションのMT / PT / 第三者検査 → 検査範囲はプロジェクトの要件と認証レベルによって異なります。
- 証明書要件: 注文範囲に応じて利用可能 → 見積前にクラス検査、型式承認、または設計承認を確認する必要があります。
仕組み
接続コンポーネントは楕円形のアイと位置合わせされます → 荷重は鍛造アイ本体を介して伝達されます → 滑らかな移行領域が溶接ベースに向けて応力を分散します → 溶接構造が荷重を強化された船の構造に伝達します → プロジェクトの要件に従って検査とコーティングが完了します
アプリケーション
船のデッキ接続ポイント |ロープ端末固定 |シャックル接続 |プーリーブロックアタッチメント |荷役サポートポイント |係留および索具補助装置 |デッキ機器交換 |新築および修繕プロジェクト
認定と利点
証明書は、プロジェクト要件、検査範囲、材料トレーサビリティ、負荷試験要件、およびクラス協会の承認手順に従って手配できます。
認証: CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカーテスト証明書。
絵と写真
よくある質問
Q1：JIS F 3410 D種は一般的なリフティングパッドアイと同じですか？
A1: いいえ。JIS F 3410 タイプD、許容荷重、荷重方向、溶接内容、支持構造に従って選定された船舶用楕円アイプレートとして扱う必要があります。吊り上げ関連の作業に使用する場合は、完全な積載ケース、シャックルの互換性、溶接設計、およびクラス承認を個別に検証する必要があります。
Q2: Type D の正しいサイズはどのように選択すればよいですか?
A2: 許容荷重、呼び番号、アイ開口部、シャックルまたはプーリの配置、溶接脚のサイズ、設置構造、容器の図面により選定します。シャックルサイズのみ、またはアイ開口径のみで選定しないでください。
Q3: 見積前に必要な情報は何ですか?
A3：規格、タイプD、呼び番号、許容荷重、材質グレード、表面処理、数量、証明書の要否、荷重方向、設置図、納品先、納期をご確認ください。
